Пневматические мачты Pergam MP

Пневматические мачты высотой до 40 метров, нагрузка до 300кг, секции из анодированного алюминия
Артикул: 22345
Цена по запросу
В наличии на складе,
самовывоз
Пневматические мачты Pergam MP
описание в pdf

Мобильные пневматические мачты

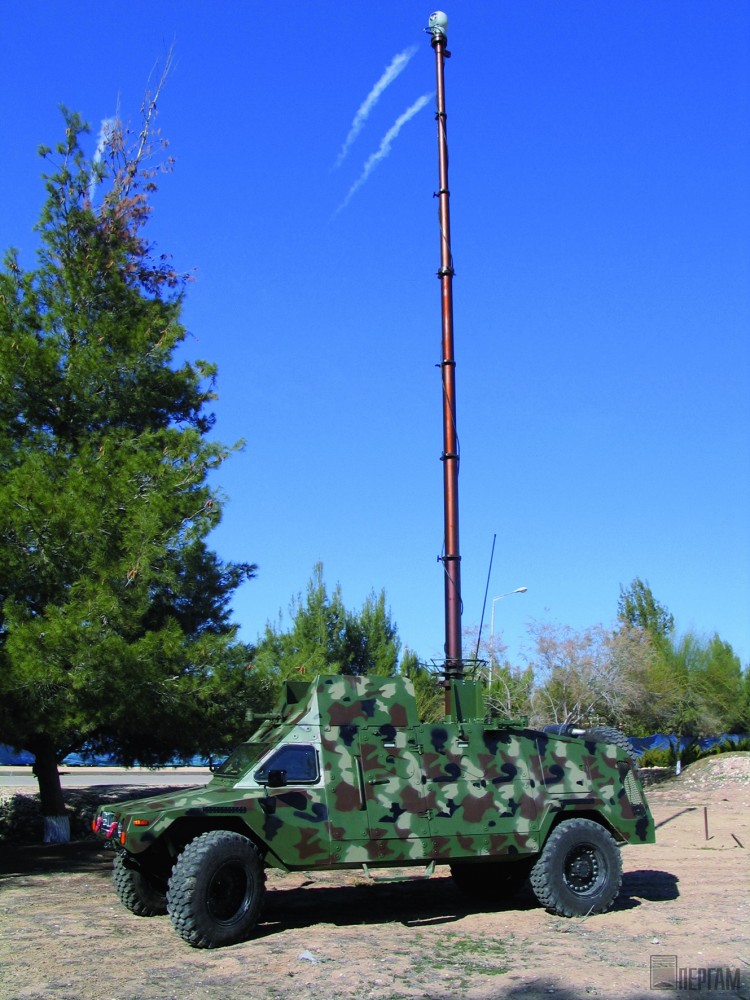

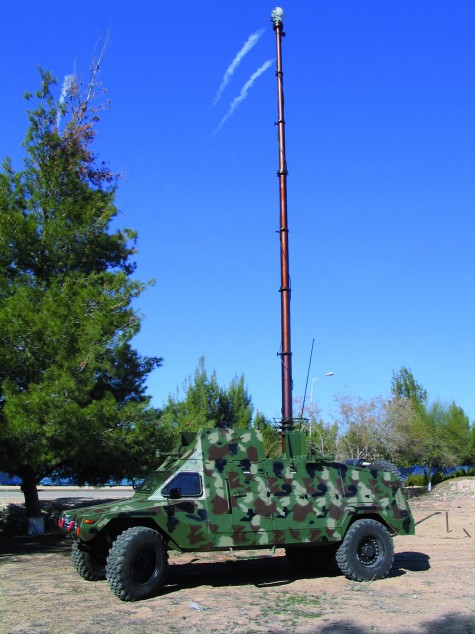

Пневматические мачты для установки на крыше микроавтобуса или грузового автомобиля.

Pergam MP — пневматическая мачта, которая может быть установлена как на крыше транспортного средства, так вдоль его кузова или на автомобильном прицепе. У нас большой выбор пневматических мачт с различными характеристиками и под любые задачи.

Максимальная высота мачты Pergam MP в рабочем состоянии 40 м. Максимальная масса полезной нагрузки - 300 кг. Пульт управления позволяет дистанционно управлять мачтой. Доступно большое количество опций, расширяющих возможности применения мачт.

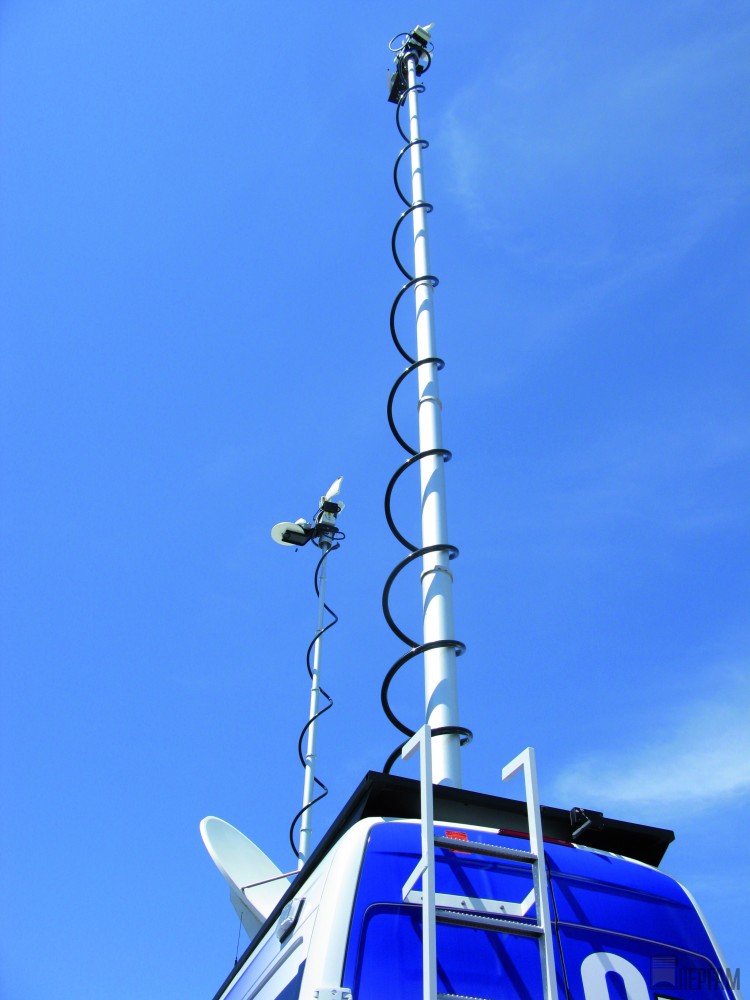

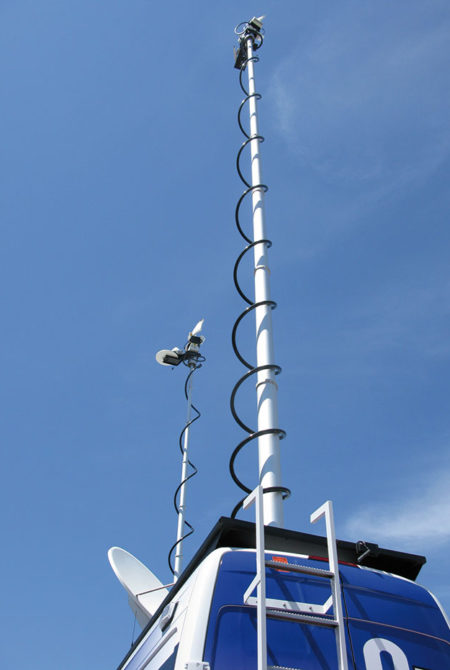

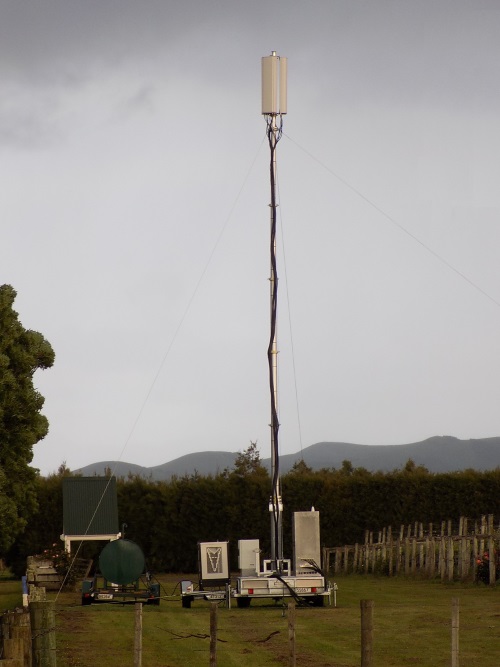

Пример использования мачты Pergam MP для обеспечения сотовой связью в труднодоступных местах

Устройство пневматической мачты

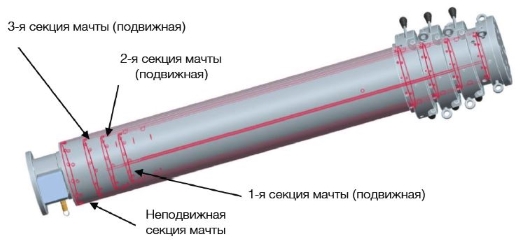

Мачта состоит из алюминиевых анодированных цилиндрических секций. Первая секция каждой мачты является несущей и имеет наибольший диаметр. Остальные секции мачты являются подвижными. Диаметр подвижных секций зависит от их расположения. Подвижные секции располагаются одна в другой, образуя телескопическую систему. На рисунке 1 показана схема устройства телескопической системы на примере 4-секционной мачты.

Рисунок 1

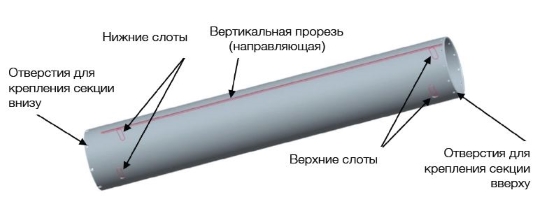

Каждая подвижная секция имеет вертикальную прорезь (направляющую) для предотвращения вращения секции и четыре отверстия в виде слотов для системы фиксации секций типа «шип-паз» (рисунок 2). Два из этих четырёх слотов находятся в верхней части секции, другие два — в нижней части; они служат для фиксации секции в рабочем и сложенном состояниях.

Рисунок 2

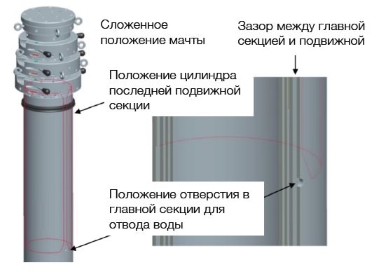

Для отвода дождевой и талой воды из внутренних полостей мачты предусмотрены специальные отверстия на цилиндрических поверхностях секций мачты (рисунок 3). Это позволяет избежать трудностей при эксплуатации мачты в зимнее время, когда остатки воды попадают во внутренние полости мачты затрудняя её движение.

Рисунок 3

В некоторым моделях мачт серии Pergam MP имеется механизм ручного поворота мачты вокруг вертикальной оси. Доступный диапазон углов поворота составляет от 0º до 365º. В основании мачты находится специальный ключ-фиксатор, позволяющий зафиксировать мачту после поворота на необходимый угол вокруг вертикальной оси. В основании мачты также имеется градуированная шкала для контроля углового смещения мачты. На рисунке 4 показан вид этой шкалы.

Рисунок 4

В некоторых моделях мачт серии Pergam MP предусмотрен моторизованный механизм поворота мачты вокруг вертикальной оси мачты с помощью электродвигателя 12 В или 24 В постоянного тока (рисунок 5). Доступный диапазон углов поворота составляет от 0º до 365º. Устройство механизма моторизованного вращения мачты также предусматривает наличие ручной рукоятки для поворота мачты.

Рисунок 5

Преимущества

  • Большой диапазон доступных высот
  • Простота эксплуатации
  • Низкая цена
  • Возможность размещения кабелей внутри мачты
  • Система отвода воды
  • Высокий уровень защиты от внешних воздействий

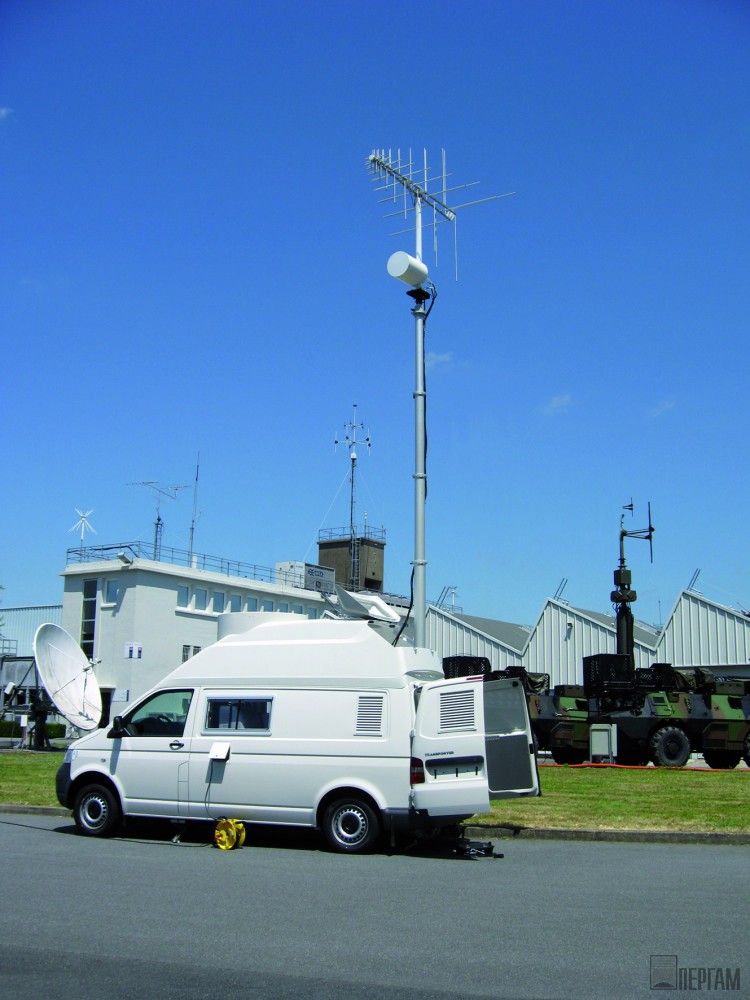

Пример использования мачты Pergam MP для обеспечения телевизионных трансляций

Применение

  • Оптико-электронные системы для обеспечения безопасности
  • Радары для контроля территории
  • Акустические комплексы
  • Осветительные системы
  • Эфирное и спутниковое телевидение
  • Любительская теле- и радиосвязь
  • Сотовая связь
  • Системы удаленного радиодоступа
  • Радиорелейные системы
  • Системы телеметрии и телеуправления
  • Использование мачт в качестве рекламоносителя (флаги, вывески, растяжки и т.п.)

Технические характеристики Пневматические мачты Pergam MP

Полезная нагрузка

До 300 кг

Высота в рабочем состоянии

До 40 м

Количество секций

До 14

Механизм защиты от поворота мачты

Да

Типовые модели пневматических мачт

Высота в рабочем состоянии, мм

Высота в сложенном состоянии, мм

Полезная нагрузка, кг

40001

4190

10

29979

3320

25

20953

2780

40

20007

3200

150

15505

2610

190

14944

2190

60

13513

2510

250

12033

2290

270

9747

1760

140

8379

1610

80

2643

1026

20

В таблице представлен перечень типовых моделей, полный перечень доступных моделей уточняйте по запросу.

Возможна доработка по требованию заказчика.
