DRS Technologies Tamarisk®320

Тепловизионный модуль DRS Technologies Tamarisk®320
Артикул: 21563
Поставка прекращена
Гарантия производителя:
12 месяцев
Tamarisk®320
описание в pdf

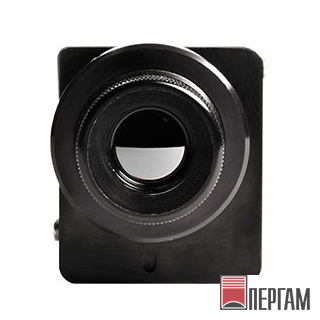

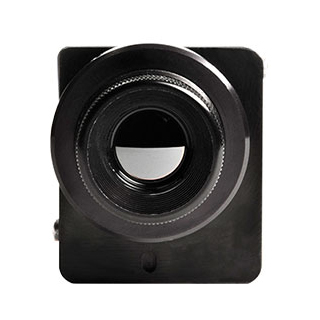

Тепловизионный модуль с матрицей 320 х 240 частотой кадров 9-60 Гц

Тепловизионный модуль Tamarisk®320 весит всего 30 грамм, обладает объёмом менее 30 см3 и потребляет всего 0,75Вт. Это самый маленький в мире тепловизионный модуль со встроенной калибровочной шторкой.

Тепловизионный модуль Tamarisk®320 изменит Ваш взгляд на тепловизионные модули – он идеально подходит для применения в условиях, где существуют значительные требования по размеру, весу и электропитанию.

Первый в своём роде ванадий-оксидный микроболометр с разрешением 320х240 объединяет передовую технологию с размером пикселя 17 мкм с запатентованной компанией DRS улучшенной суперструктурой поглотителя, что обеспечивает повышенную чувствительность и высочайшее качество изображения. Вне зависимости от условий освещения, тепловизор производит отчетливое изображение днём, ночью, при задымлении, запылении, дымке и тумане.

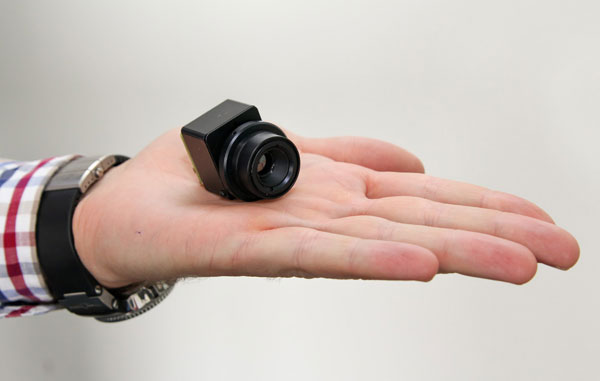

самый маленький в мире тепловизионный модуль

Преимущества

  • Новейший тепловизионный детектор 320х240, 17 мкм;
  • Компактный размер, лёгкий вес, низкое энергопотребление
  • Архитектура электроники X1 упрощает интеграцию;
  • Многорежимный аналоговый и цифровой вывод видео-данных;
  • Гарантия 2 года;

Тепловизор Tamarisk®320 доступен с несколькими вариантами объективов, включая конфигурацию без объектива для установки Вашей собственной оптической системы. Более того, модульная архитектура электроники X1 позволяет легко интегрировать тепловизор в новую или уже существующую систему.

Лёгкий, компактный, и простой в установке тепловизионный модуль Tamarisk®320 – это прекрасный выбор для систем безопасности, беспилотных транспортных средств, аналитических систем, переносных наблюдательных устройств формирования изображений и автоматических систем наблюдения.

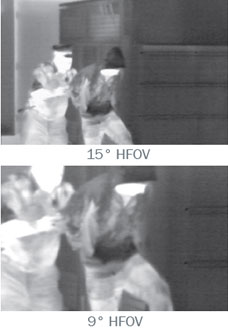

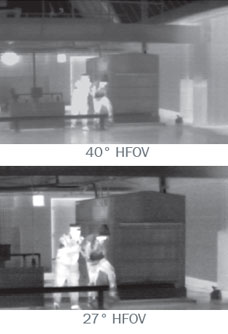

Все тепловые изображения выше сделаны ночью при 100% относительной влажности

Дополнительные принадлежности к камере TAMARISK®320

Компакт-диск с документацией к изделию
Номер по каталогу: 1013165, содержит следующие элементы:
Руководство пользователя, документ контроля механического интерфейса, исходные файлы с механическими чертежами, документ контроля электрического сопряжения, документ контроля интерфейса программного обеспечения, программное обеспечение для управления камерой, руководство пользователя для программного обеспечения для управления камерой и комментарии по применению.
Терминированный кабель интерфейса камеры
Номер по каталогу: 1002775-001
12-дюймовый, 30-штырьковый кабель, терминированный с обоих концов
Нетерминированный кабель интерфейса камеры
Номер по каталогу: 1010590-001
12-дюймовый, 30-штырьковый кабель, терминированный с одного конца
Коммутационный бокс
Номер по каталогу: 1003785-001
Для использования с камерами, оснащёнными опциональной функциональной платой
Задняя крышка
Номер по каталогу: 1012462-001
Устанавливается на конфигурацию OEAX (архитектура с открытой электроникой с функциональной платой)
Скоба для установки на штатив
Для камер: 40°А; 15°; 9°MF и без объектива
Номер по каталогу: 1003631-001 Для камеры: 40°MF
Номер по каталогу: 1003631-002 Для камеры: 27°MF
Номер по каталогу: 1003631-003 Скоба из анодированного алюминия с резьбой 1/4-20 в основании
Фиксирующие кольца
Для камер: 40°А; 15°; 9°MFи без объектива
Номер по каталогу: 1002419-001 Для камеры: 40°MF
Номер по каталогу: 1002417-001 Для камеры: 27°MF
Номер по каталогу: 1003145-001Фиксирующее кольцо из анодированного алюминия

Выбор камеры TAMARISK®320

Используйте таблицу ниже, чтобы выбрать Вашу модель Tamarisk®320 и определить номер по каталогу:

Формат номера:1003728 - 12 - значный номер пользовательской кофигурации

Пользовательская конфигурация

L A 0 0 0 6 N 0 0 1 0 0
Объектив Тип объектива Поле обзора Функц. плата N/A Частота кадров Формат видео Версия PAL Диапазон температ. N/A N/A N/A
0 = Nolens/ TIM 0 = Ручная фокусировка 0 = 9° 0-No Feature Board    9 = 9 Hz N = NTSC 0 = N/A 0 = 40 °C to 67°C
L = Lens A = Atherm 1-15° или 16° 1 = Feature Board    6 = 60 Hz P = PAL 1 = PAL 525 M
      2 = 27°             2 = PAL 625 N
      3 = 40°             3 = PAL 625 B, D, G, H, 1, N2

Пример номера по каталогу

Желаемая конфигурация: NTSC, поле обзора 27, ручная фокусировка, функциональная плата и частота кадров 9Гц.

Номер по каталогу: 1003728-L02109N00100

Технические характеристики Tamarisk®320

Технические характеристики

Детектор
Тип детектора Неохлаждаемый ванадий-оксидный  VOx микроболометр
Размер матрицы 320 х 240
Шаг пикселя 17 мкм
Спектральный диапазон 8-14 мкм
Чувствительность (NEdT) при f/1.0 < 50 мК
Частота кадров 9 Гц, 60 Гц
Характеристики видео/выводы
Аналоговое видео NTSC (480i); PAL (576i) переключение пользователем
Цифровое видео 14-бит/8-бит LVCMOS или Camera Link®
АРУ Автоматическое, задаваемое пользователем, не меняется с циклами включения-выключения
Цифровое увеличение и панорамирование Рассматриваемая область, электронное увеличение 1X-4X
Управление изображением Цветные палитры, Белый Горячий, Чёрный горячий, Инверсия, Реверсия
Коррекция неоднородностей 1-точечная с затвором или через объектив
Время до получения первого изображения < 2 секунд
Физические характеристики
Габариты См. данные по конфигурации и объективу
Вес основной части камеры См. данные по конфигурации и объективу
Возможность установки на стену Герметизация IP67 у оправы объектива / интерфейс для установки на стену
Установка связи
Основной электрический разъём OEA – 60-штырьковый
OEAX – 30-штырьковый
Входная мощность OEA – 3-5 В
OEAX – 5-18 В
Рассеяние мощности OEA - ~ 0.80 Вт (≤600 мА)
OEAX - ~ 0.95 Вт (≤600 мА)
Длительность коррекции неоднородностей (NUC) < 0.5 секунд
Связь (последовательная) USB и RS232 (скорость передачи в бодах выбирается пользователем)
Внешний синхронизированный вход/выход Да
Возможность изменения конфигурации пользователем Да, через программу управления камерой
Характеристики окружающей среды
Диапазон рабочих температур -40°С − +67°С
Диапазон температур хранения -55°С − +75°С
Ударопрочность 70 G (по всем осям)
Виброустойчивость 4.3 G (три оси)
Электромагнитные помехи FCC Класс А цифровое устройство
Устойчивость к влажности 5 – 95%, без образования конденсата
Охрана окружающей среды Соответствует ROHS и WEEE

Спецификация может быть изменена без уведомления.
Для изделий, описанных здесь, может потребоваться разрешение правительства СЩА на экспорт или реэкспорт.
Camera Link – зарегистрированная торговая марка Automated Imaging Association – ассоциации по продвижению технологий для машинного зрения

базовая конфигурация модуля tamarisk

Вид изделия Фокусное расстояние f/#
Тип фокуса1
Поле зрения (FOV)
(Г° х В°)
Вес
(Камера + объектив)
Габариты3
Д х Ш х Г
±0.5 мм
Диапазон
Производительность
Обнар. чел./Распозн.
Обнар. авто./Распозн.
Нет объектива Нет объектива 29 г 34 х 30 х 30 Нет объектива
7.5 мм
f/1.2
MF
40° х 30° 35 г 28 х 24 х 35 370 м / 70 м
930 м / 180 м
7.5 мм
f/1.2
A
40° х 30° 45 г 32 х 27 х 38 370 м / 70 м
930 м / 180 м
11 мм
f/1.2
MF
27° х 30° 49 г 31 х 26 х 40 540 м / 100 м
1360 м / 260 м
21 мм
f/1.2
MF
15° х 11° 51 г 34 х 29 х 40 990 м / 190 м
2380 м / 490 м
19 мм
f/1.2
А
16° х 12° 65 г 36 х 35 х 41 990 м / 190 м
2380 м / 490 м
35 мм
f/1.2
MF
9° х 6.7° 64 г 37 х 32 х 49 1620 м / 320 м
3750 м / 810 м
35 мм
f/1.2
А
9° х 6.7° 134 г 47 х 47 х 58 1620 м / 320 м
3750 м / 810 м

1. Тип фокуса: А = Athermalized (атермальный), MF = Manual focus (Ручной фокус)
2. Данные о весе, приведённые выше, даны для конфигурации OEA. Добавьте 7 грамм для конфигурации OEAX с опциональной функциональной платой. Добавьте 5 грамм, если к изделию прилагается опциональная задняя крышка.
3. Габариты, приведённые выше, даны для конфигурации OEA. Добавьте 7.5 мм по глубине для конфигурации OEAX с опциональной функциональной платой.
