Система испытаний оболочек кабеля BAUR SHIRLA

Автоматическая система испытания оболочек кабелей
Артикул: 21404
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев

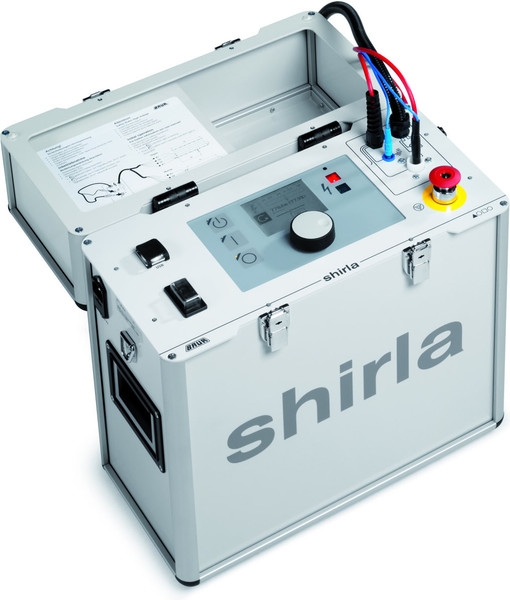

BAUR SHIRLA
описание в pdf

Автоматическая система для испытания оболочек кабелей из сшитого полиэтилена

Прибор «Shirla» является новейшей разработкой компании Baur, и предназначен для испытания кабелей и их оболочек напряжением до 10 кВ, предварительной локации мест повреждений, а также точного определения местоположения дефектов оболочек с использованием метода шагового напряжения. Измерения проводятся при помощи специального измерительного моста по методу Мюррея и Глейзера. При помощи встроенного источника высокого напряжения постоянного тока Shirla может осуществлять предварительную локацию как низкоомных, так и высокоомных повреждений кабелей.

Принцип измерения позволяет проводить предварительную локацию неисправностей кабелей (главным образом, неэкранированных контрольных и осветительных кабелей), а также дефектов оболочек кабелей. Измерения выполняются в автоматическом режиме, результаты отображаются в цифровом виде. Для точного определения местоположения дефектов по методу шагового напряжения в кабель подаётся заданная последовательность импульсов постоянного напряжения, после чего шаговое напряжение может быть зарегистрировано при помощи KMF1 или приёмника серии UL.

Основные функциональные особенности испытательной системы

  • Испытание кабелей и оболочек кабелей напряжением до 10 кВ
  • Измерение сопротивления
  • Предварительная локация мест повреждений кабелей и оболочек кабелей при помощи высокоточного измерительного моста
  • Определение повреждений в участках кабелей различной длины, поперечного сечения, и с различными материалами проводника
  • Точное определение местоположения дефектов оболочек
  • Встроенное разрядное устройство
  • Бесступенчатая регулировка напряжения
  • Функция автоматической генерации отчёта
  • Работа от сети и от батареи
  • Навигация по меню при помощи одной клавиши
  • Таймер для установки времени проведения испытания и времени задержки запуска

Система «Shirla» предназначена для испытаний кабелей и оболочек кабелей высокого, среднего и низкого напряжения, предварительной локации мест повреждений, а также для определения точного местоположения дефектов оболочек. Любое другое применение системы считается использованием не по назначению. Производитель не несёт ответственности за повреждения, возникшие в результате использования системы не по назначению.

Система «Shirla» используется для испытаний низковольтных кабелей и оболочек кабелей. Оболочки кабелей испытываются напряжением постоянного тока (макс. 10 кВ). Кроме того, используемый в системе «Shirla» мостовой принцип измерения по методам Мюррея и Глейзера позволяет проводить предварительную локацию повреждений в неэкранированных кабелях и дефектов оболочек. Для определения точного местоположения дефектов используется встроенный источник напряжения постоянного тока с различными импульсными последовательностями. Высоковольтный импульс разряжается в «землю» в месте неисправности. Образующаяся в результате этого процесса воронка напряжений может быть зарегистрирована при помощи метода шагового напряжения, что позволяет точно определить местоположение дефекта.

Испытания кабелей и оболочек кабелей

«Shirla» позволяет пользователю проводить испытания кабелей низкого напряжения и оболочек кабелей напряжением до 10 кВ. При этом измеряются следующие параметры: сила тока, напряжение и сопротивление в месте повреждения.Испытания оболочек кабелей осуществляются с целью обнаружения повреждений оболочек. Для этого используется испытание напряжением постоянного тока в соответствии с подходящим стандартом. Продолжительность испытания должна определяться исходя из местных нормативов; она может быть заранее задана в настройках прибора. Прописанные в немецком стандарте DIN VDE 0276-620 параметры испытаний основываются на длине кабеля.

Предварительная локация мест повреждений кабелей и оболочек кабелей

Система «Shirla» имеет встроенный измерительный мост, который позволяет с очень высокой точностью проводить предварительную локацию мест повреждений оболочек кабелей с пластмассовой изоляцией и коротких замыканий на землю (даже высокоомных) в неэкранированных низковольтных кабелях с пластмассовой изоляцией. С помощью встроенного измерительного моста можно определить расстояние до места повреждения в процентах от полной длины кабеля. Мостовое измерение позволяет также определить расстояние до места повреждения для кабелей, состоящих из участков, которые имеют либо различное поперечное сечение, либо различное удельное сопротивление (в последнем случае используются разные материалы проводников). По сравнению с методом падения напряжения, при использовании измерительного моста обеспечивается более высокая точность измерений. Посредством встроенного источника высокого напряжения (до 10 кВ) можно определить места повреждений с очень высоким сопротивлением. Мостовые измерения выполняются по методам Мюррея и Глейзера.

Определение точного местоположения дефектов кабелей и оболочек кабелей

Определение точного местоположения дефектов кабелей и оболочек кабелей основано на методе шагового напряжения. Для этого на кабель или оболочку кабеля подаётся импульсное периодическое напряжение до максимум 10 кВ. Используя локатор UL или прибор KMF1, можно локализовать место повреждения оболочки по возникшей воронке напряжений. Для обеспечения надёжной идентификации повреждений кабеля или оболочки кабеля могут использоваться несколько импульсных последовательностей.

Технические характеристики BAUR SHIRLA

Технические характеристики

  • Испытание кабелей и кабельной оболочки постоянным напряжением до 10 кВ
  • Измерение сопротивления изоляции
  • Предварительная локализация повреждений кабельной оболочки и повреждений кабеля с замыканием на землю с помощью измерительного моста
  • Метод шагового напряжения для точной локализации мест повреждения кабельной оболочки

Характеристики

Предварительная локализация повреждений кабельной оболочки и повреждений кабеля с замыканием на землю

  • Измерительный мост с автоматической коррекцией нуля
  • Автоматическая оценка
  • Высокая точность благодаря учету длины, площади сечения фаз и материала различных секций кабеля
  • Точная локализация повреждений кабельной оболочки
  • Импульсное напряжение до 10 кВ
  • 4 импульсные последовательности на выбор
  • Регулируемая задержка и продолжительность включения

Общие функции

  • Плавная регулировка напряжения
  • Регулируемое ограничение по току и напряжению
  • Автоматические программы измерения и создание отчетов
  • Автоматический экспорт отчетов на USB-флеш-накопитель
  • Встроенное разрядное устройство
  • Разъем для внешнего блока аварийного выключения в соответствии со стандартом EN 50191

Технические данные

Испытание кабеля и кабельной оболочки

Постоянное напряжение

0 – 10 кВ

Выходной ток

10 мА при 5 кВ пост. тока 5 мА при 10 кВ пост. тока

Индикация тока

Точность

± 10 мкА

Разрешение

1 мкА

Измерение сопротивления изоляции

от 0,01 МОм до 1 ГОм

Ограничение тока и напряжения

регулируется

Измерительный мост (предварительная локализация повреждений кабельной оболочки и повреждений кабеля с замыканием на землю)

Метод измерения

Мостовое (четырехпроводная схема) измерение по Мюррею или Глейзеру

Выходное напряжение

100 В – 10 кВ пост. т.

Макс. выходной ток

50 мА

Точность

0,1 % относительно результата измерения

Количество вводимых секций кабеля

50

Ограничение тока и напряжения

регулируется

Метод шагового напряжения (точная локализация мест повреждения кабельной оболочки)

Импульсное напряжение

100 В – 10 кВ

Выбор из 4 последовательностей импульсов

Макс. выходной ток

700 мА

Общие данные

Монитор

ЖК-дисплей с фоновой подсветкой, разрешение 320 х 240 пикселей, автоматическая регулировка яркости

Создание отчетов

Формат экспорта данных

Текстовый файл,

на двух языках: английском, немецком

Питание

Сетевое напряжение

1000 – 240 В пер. тока, 50/60 Гц

Аккумулятор

12 В пост. т.; 3,4 Ач

Макс. потребляемая мощность

200 ВА

Температура окр. среды (рабочая)

от -20 до +50 °C

Температура хранения

от -40 до +60 °C

Относительная влажность воздуха

без конденсации влаги

Габариты (Ш x В x Г)

прибл. 440 x 490 x 220 мм

Вес с комплектующими

прибл. 20 кг

Вид защиты

IP54 (в закрытом состоянии)

Безопасность и ЭМС

Удовлетворяет требованиям для маркировки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и

Директивой по электромагнитной совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее

Встроенный аккумулятор

Тип аккумулятора

Свинцовый аккумулятор, 12 В, 3,4 Ач

Продолжительность работы от аккумулятора

прибл. 45 мин (в высоковольтном режиме)

Время зарядки

прибл. 4 ч

* Индикация на дисплее

* Автоматический экспорт через порт USB (USB 2.0)
