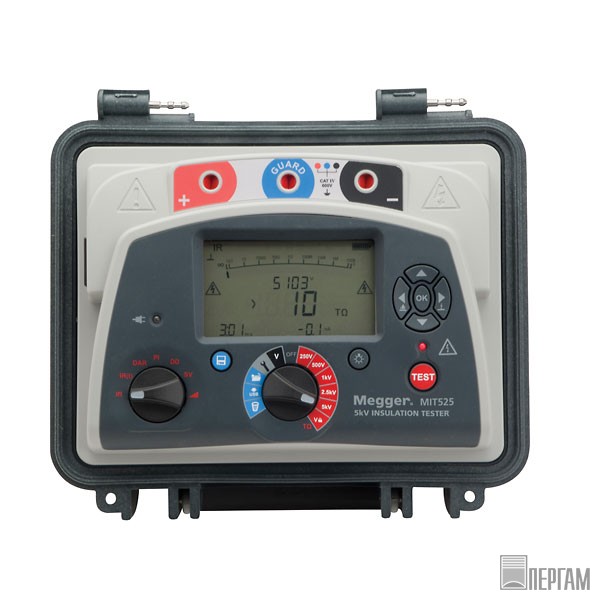

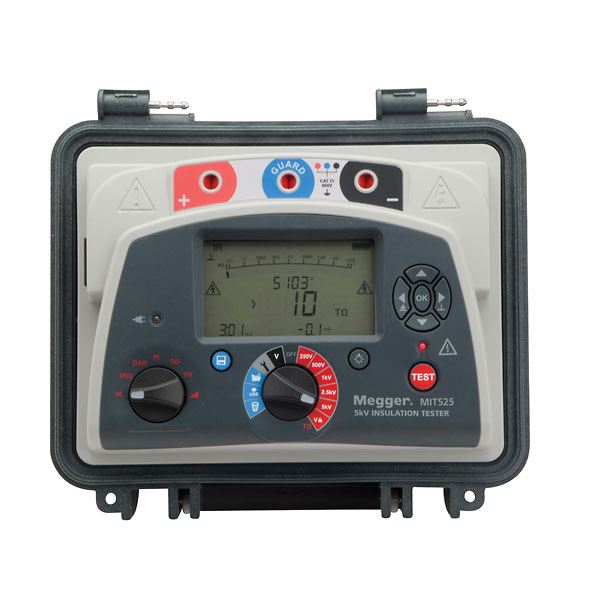

Тестер изоляции кабелей Megger MIT-525-EU

Мегаомметр тестирует изоляцию кабелей напряжением до 15 кВ
Артикул: 22229
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Megger MIT-525
описание в pdf

Новая серия тестеров изоляции напряжением постоянного тока MIT515, MIT525, MIT1025 и MIT1525 предназначена для фирм-изготовителей комплектного оборудования и промышленных компаний. Модель верхнего уровня MIT1525 позволяет проводить испытание изоляции напряжением вплоть до 15 кВ при максимальном сопротивлении 30 TΩ погрешности ±5 % в диапазоне от 1 MΩ до 3 TΩ. Модель MIT515 позволяет определять сопротивление изоляции IR, индекс поляризации PI и коэффициент диэлектрических потерь DAR, но не имеет встроенной памяти. Модели MIT525, MIT1025 и MIT1525 имеют полный комплект режимов испытаний, а также встроенную память и возможность передавать/загружать данные в PC/лэптоп.

Основное внимание в новых приборах серии MIT сосредоточено на их производительности, что позволяет осуществлять быструю зарядку батарей и возможность работы от источника переменного тока, если батарея разряжена. Быстрая зарядка батарей обеспечивает > 60 минут тестирования, после 30-ти минутной зарядки.

Уровень безопасности приборов серии MIT не снижен – все зажимы (клеммы) имеют категорию безопасности CATIV 600 В до 3000 м (5 кВ, 10 кВ) или CATIV 1000 В до 3000 м (15 кВ). При этом доступны комплекты тестовых проводов на 5 кВ и 10 кВ плюс специально предназначенные тестовые провода на 15 кВ, которые имеют двойную изоляцию с зажимами, рассчитанными на 15 кВ пути утечки по поверхности диэлектрика. Эти провода на 15 кВ поставляются в специальном вещмешке. При проведении испытаний необходимо использовать соответствующие перчатки, рассчитанные на высокое напряжение, а также носить индивидуальные средства защиты.

В приборах MIT используется двойной корпус, который состоит из наружного корпуса для защиты тестера от ударов / падений и внутреннего огнезащитного корпуса. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды / пыли.

Интуитивно-понятный интерфейс пользователя исключает потерю времени на запоминание того, как использовать тестер. Удобство и простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов. Для помощи пользователям при первом обращении к прибору внутри крышки корпуса имеется графическое руководство по быстрому запуску.

В режиме испытания изоляции обеспечены 5 предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты – определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении (rump) напряжения.

Увеличенная емкость памяти позволяет сохранять результаты с привязкой ко времени/дате, записывать данные и вызывать результаты на экран. Полностью изолированный USB- интерфейс используется для безопасной передачи данных в ПО PowerDB компании Megger – профессиональныее Pro, расширенные Advanced и простые Lite программные средства управления ресурсами.

  • Сопротивление изоляции 30 TΩ (15 кВ), 20 TΩ (10 кВ), 10 TΩ (5 кВ).
  • Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.
  • Высокий ток – ток короткого замыкания 3 мА.
  • Защита от помех – подавление шума 3 мА (5 кВ и 10 кВ), 6 мА (15 кВ).
  • Литиево-ионная батарея – до 6 часов непрерывных испытаний при 5 кВ с нагрузкой 100 МΩ, соответствует стандарту IEC 62133.
  • Категория безопасности:    CATIV 600 В до 3000 м (5 кВ, 10 кВ), CATIV 1000 В до 3000 м (15 кВ).
  • Большой ЖК-дисплей с подсветкой.
  • Специальная функция вольтметра (от 30 В до 660 В).
  • Увеличенная память данных с вызовом на экран, и часы реального времени для привязки результатов ко времени/дате.
  • Выгрузка результатов из памяти прибора через USB-интерфейс.
  • Поставляемые программные средства управления ресурсами PowerDB Lite.
  • Регистрируемая температура (измеренная с помощью независимого прибора) может быть сохранена вместе с результатами.

Технические характеристики Megger MIT-525

Наименование критерия

MIT-515

MIT-525

MIT-1025

MIT-1525

S1-568

S1-1068

S1-1568

Дисплей:

Аналоговый/ цифровой

Питание:

От сети/ От батареи

Батарея

Литиево-ионная 11.1 В, 5.2 ампер-часа

Срок службы батареи

Обычно 6 часов непрерывной работы
при 5 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 10 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 15 кВ с нагрузкой 100 MΩ

Обычно 6 часов непрерывной работы
при 5 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 10 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 15 кВ с нагрузкой 100 MΩ

Испытательное напряжение:

Максимально

5000

10000

15000

5000

10000

15000

Минимальное

250

500

1000

250

250

250

Диапазон измерения сопротивления

От 10 kΩ до 10 TΩ

От 20 kΩ до 20 TΩ

От 10 kΩ до 30 TΩ

От 10 kΩ до 10 TΩ

От 10 kΩ до 35 TΩ

От 10 kΩ до 35 TΩ

Ток короткого замыкания

3 мА

6 мА

Измерение емкости

Диапазон по емкости

От 10 nF до 25 μF

От 10 nF до 25 μF

От 10 nF до 50 μF

Погрешность по емкости

±10% ±5 nF

±10% ±5 nF

Измерение тока

Диапазон измерение тока

От 0.01 nA до 6 мA

Погрешность измерения тока

±5% ±0.2 nA при всех напряжениях (23°C)

Подавление помех

3 мА от 450 В до 5 кВ

3 мА от 960 В до 10 кВ

6 мА от 2100 В до 15 кВ

3 мА от 450 В до 5 кВ

8 мА от 2560 В до 10 кВ

8 мА от 2800 В до 15 кВ

Вольтметр

Диапазон вольтметра

От 30 В до 660 В переменного или
постоянного тока, 45-65 Гц

Погрешность вольтметр

±3%, ±3 В

Таймер:

Диапазон таймера

До 99 минут 59 секунд,
минимальная установка 15 секунд

Емкость памяти

5.5 часов непрерывной записи с 5-ти секундным интервалом

Режимы тестирования

IR, IR(t), DAR, PI,SV, DD, ramp test

Интерфейс

USB тип B

USB тип B + bluetooth

Спецификация GUARD

2% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию

1% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию

Окружающая среда:

Рабочая температура

От -20°C до 50°C

Температура хранения

От -25°C до 65°C

Влажность

90% относительной влажности без образования конденсата при 40 °С

Степень защиты:

С открытой крышкой

IP40

С закрытой крышкой

IP65

Безопасность:

Соответствует требованиям IEC 61010-1

CATIV 600 В

CATIV 1000 В

CATIV 600 В

CATIV 1000 В

Габариты

Д 315 мм х Ш 285 мм х В 181 мм

Д 360 мм х Ш 305 мм х В 194 мм

Д 315 мм х Ш 285 мм х В 181 мм

Д 360 мм х Ш 305 мм х В 194 мм

Вес

4,5

6,5

4,5

6,5
