Современный микроомметр МИКО-21

Измерение переходных сопротивлений цепей электрооборудования в диапазоне 0,1 мкОм ÷ 2 Ом.
Артикул: 22573
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
3 года

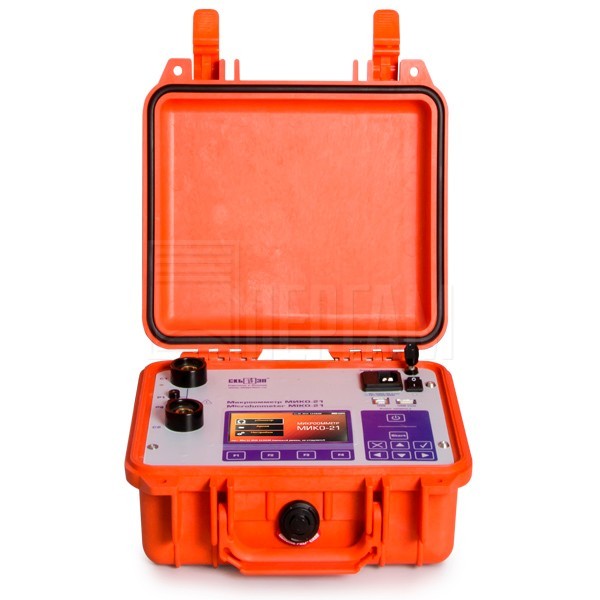

Микроомметр МИКО-21
описание в pdf

Измерение контактных сопротивлений цепей электрооборудования в диапазоне 0,1 мкОм ÷ 2 Ом на токе до 200А с самой низкой погрешностью ±0,05%

  • высоковольтных выключателей, соединителей и разъединителей;
  • контакторов, реле и стыков шинопроводов;
  • болтовых, паяных и сварных соединений на открытых и закрытых распределительных устройствах до 750кВ в условиях больших электромагнитных полей.

МИКО-21 обладает рядом функциональных и технических особенностей, которые позволяют ему опережать аналогичные приборы, представленные на рынке (см. сравнение с аналогами).

Проведение измерений на нормируемом токе до 200А

Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью, связана с наличием окисных пленок между контактируемыми поверхностями.

Для контроля такого рода погрешности в международном стандарте МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50А до тока его номинального значения.

В паспортных данных многих зарубежных выключателей сила измерительного тока чаще всего ограничена конкретными значениями: 100А и 200А.

В микроомметре МИКО-21 пользователь может задать силу тока несколькими способами:

  • Выбрать из ряда установленных значений: 10А, 50А, 100А и 200А;
  • Задать автоматический режим выбора силы измерительного тока;
  • Выбрать режим ручного задания измерительного тока, в диапазоне от 1 до 200А с шагом 1А.

Специальные алгоритмы проведения измерений переходных сопротивлений высоковольтных выключателей со встроенными ТТ

Только в микроомметрах "СКБ ЭП" измерение сопротивления Rперех. контактов колонковых и баковых выключателей выполняется в раздельных автоматизированных режимах, оптимизированных для этих выключателей. Трансформаторы тока (ТТ) баковых выключателей создают длительный переходной процесс при подаче измерительного тока. Поэтому время измерения определяется параметрами ТТ, их числом, силой измерительного тока и, например, для выключателя У-220-2000-25У1 может достигать 30 с. Специальные алгоритмы с автоматической остановкой измерения позволяют исключить субъективные ошибки и увеличить число измерений для одной зарядки аккумулятора.

Четыре способа запуска процесса измерения сопротивлений

В приборе запрограммировано четыре способа запуска процесса измерения:

  • "Однократный" - запуск происходит по нажатию кнопки «Start», расположенной на передней панели прибора. При данном способе запуска зажимы измерительного кабеля сначала основательно закрепляются на измеряемом объекте, после чего пользователь выполняет запуск на измерение.
  • "По замыканию цепи" - запуск на измерение происходит после возникновения электрического контакта между измеряемой цепью и токовыми или потенциальными контактами измерительного кабеля, с выводом информации на дисплей. Данный режим используется совместно с игольчатыми нажимными контактами измерительного кабеля и предназначен для быстрой проверки большого количества болтовых соединений.
  • "Периодический" - запуск измерения происходит через заранее заданные интервалы времени. Режим может быть использован для проведения отбраковки изделий. Используется: когда обе руки прижимают щупы кабелей к точкам измерения и некому нажать клавишу START; для наблюдения за изменяющимся сопротивлением, например, при регулировке; для отбраковки партии резисторов по заданным в приборе граничным значениям сопротивления.
  • "Периодическая цепь" - предназначен для автоматического периодического запуска измерения по факту замыкания измерительной цепи. Инициализация режима производится по нажатию клавиши Start, процесс измерения запускается по замыканию измерительной цепи, при этом прибор информирует звуковым сигналом. После получения результата программа автоматически переходит в режим ожидания повторного замыкания  цепи.

Архив паспортных значений контролируемого оборудования

Архив паспортных значений сопротивлений Rперех. контактов выключателей предприятия дает возможность автоматически сопоставить измеренное значение с паспортным при указании марки выключателя;

Архив прибора содержит паспорта высоковольтных выключателей с указанием максимально и/или минимально допустимого значения переходного сопротивления контактов, а также паспорта на отбраковываемые резисторы с указанием допустимых значений верхнего и нижнего порогов сопротивления.

Кроме того, пользователь может самостоятельно добавить необходимый шаблон.

Автоматическое сравнение измеренного и паспортного значений сопротивлений

Наличие встроенного архива паспортных значений электрических сопротивлений (главной цепи высоковольтных выключателей) позволяет прибору автоматически находить и сигнализировать о выходе результата измерений за допустимые границы.

Интерактивное управление прибором

Цветной графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс с сенсорным экраном дисплея облегчают пользование прибором.

Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсорный экран дисплея.

Связь с ПК не только через USB, но и через флэшку упрощает перенос данных из прибора в информационную базу предприятия.

Прибор может встраиваться в измерительные системы под управлением ПК диагностических лабораторий и предприятий – производителей электрооборудования.

Автономное питание, малый вес и габариты

  • Наличие энергонезависимой памяти и режима «автоматического сохранения результатов измерений» - значительно сокращает полное время обследования выключателя за счет переноса полученных данных с территории подстанции в офис организации.
  • Указанные выше особенности обеспечивают полную автономность и высокую мобильность прибора на обширной территории подстанции или цеха, так как избавляют от хлопот с кабелем питания, удлинителем сетевой розетки и заземление.

Измерительные кабели с уникальной и эргономичной конструкцией

Для удобства пользователя в стандартную комплектацию включен лишь один тип измерительного комплекта (Комплект №3 – состоит их 2 измерительных кабелей с зажимом типа "крокодил" для высоковольтных выключателей до 110кВ) .

Каждый может выбрать необходимый кабель (комплект) под свои нужды из предложенного широкого ассортимента дополнительной комплектации:

  • Измерительные кабели при размещении прибора возле выключателя:

Один комплект с подпружиненными игольчатыми контактами для удобного измерения в шинопроводах и дугогасительных камерах. Два других комплекта с зажимами типа "крокодил" (с токовыми и потенциальными проводами) для выключателей до 10 кВ и для выключателей до 110кВ и часть до 220кВ.

  • Измерительные кабели при размещении прибора в люльке подъемника:

Три комплекта, которые состоят из кабелей с зажимом типа "крокодил" (с токовыми и потенциальными проводами) + кабель с зажимом типа "струбцина" (с токовыми и потенциальными проводами). Отличаются длиной и областью применения: для высоковольтных выключателей до 220кВ, для высоковольтных выключатели до 330 кВ и часть до 500 кВ и для высоковольтных выключателей до 750 кВ.

  • Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток.

Технические характеристики Микроомметр МИКО-21

Технические характеристики

Характеристики Значение
Диапазон измерений сопротивления 0,1 мкОм ÷ 2 Ом
Диапазон силы измерительного тока, А 1 ÷ 200
Погрешность измерения ± 0,05%
Время измерения в режиме 1, с не более 2,0
Время измерения в режиме 2 на баковых выключателях, с 10 ÷ 30
Время измерения в режиме 3 на баковых выключателях с экономией заряда аккумулятора, с 5 ÷ 15
Продолжительность непрерывной работы (в нормальных условиях) не менее, ч 8
Количество измерений при полностью заряженном аккумуляторе (в нормальных условиях), шт 500
Дисплей прибора Сенсорный цветной графический,
480х272 точек
Типы каналов передачи данных USB/USB Flash
Сетевое напряжение электропитания, В от 90 до 242 (переменного тока)
от 127 до 300 (постоянного тока)
Потребляемая мощность не превышает, Вт 60
Степень защиты прибора в рабочем положении IP40
Степень защиты прибора в транспортном положении IP64
Температурный диапазон эксплуатации,ºС -20 ÷ +50
Масса измерительного блока не более, кг 3,1
Габаритные размеры, мм 270х250х130
Гарантия на прибор 36 месяцев
с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3

Стандартная комплектация

Наименование, Индекс Применение
Измерительный блок МИКО-21 СКБ139.00.00.000 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Комплект №2
длина 2м.
СКБ039.27.00.000
Измерительные кабели с зажимом типа «крокодил» (захват до 50мм.) Содержат токовый и потенциальный провод.
Рекомендованы для выключателей до 10 кВ.
Длина 2 м. Масса 0,5 кг. В комплекте - 2 шт.
Сетевой кабель СКБ018.09.00.000 Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м.
Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А. Длина 2 м.
Шунт 75 ШСМ МЗ 75А-0,5 Шунт для поверки работоспособности микроомметра МИКО-21.
Предохранители ВП2Б-1В-2А
(2 шт.)
Для защиты источника питания.
Сумка для транспортировки СКБ126.06.00.000 Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.

Измерительные кабели при размещении прибора возле выключателя (по заказу)

Наименование, Индекс Применение
Комплект №1 СКБ039.19.00.000/-01 Кабели с подпружиненными игольчатыми контактами. Содержат токовый и потенциальный провод.
Удобны для измерений в шинопроводах и дугогасительных камерах.
Длина 1,5м. Масса 0,5 кг. В комплекте - 2 шт.
Комплект №3 СКБ039.25.00.000 Измерительные кабели с зажимом типа «крокодил» (захват до 50мм.) Содержат токовый и потенциальный провод.
Рекомендованы для всех выключателей до 35 кВ и части выключателей до 110кВ.
Длина 4,5 м. Масса 1,5 кг. В комплекте - 2 шт.
Комплект №4
длина 6м.
СКБ039.26.00.000
Измерительные кабели с зажимом типа «крокодил» (захват до 50мм.) Содержат токовый и потенциальный провод.
Рекомендованы для всех выключателей до 110кВ и часть до 220кВ.
Длина 6 м. Масса 2кг. В комплекте - 2 шт.
Измерительный кабель
для комплектов №2,№3,№4
СКБ039.24.00.000/-01/-02
Измерительные кабели для прецизионных измерений и измерений на участках цепи, к крайним точкам которой подан измерительный ток.
В состав входит: зажим типа «крокодил» А25С (2шт.) и щупы (2шт.).

  • Для комплекта №2 - Длина 2м. (СКБ039.24.00.000)
  • Для комплекта №3 - Длина 4,5м. (СКБ039.24.00.000-01)
  • Для комплекта №4 - Длина 6м. (СКБ039.24.00.000-02)
В частности кабель может быть использован в случае измерения удельного сопротивления кабелей.
