Тестер BAUR DTA 100С

Тестер изоляционного масла силовых трансформаторов
Артикул: 21470
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев

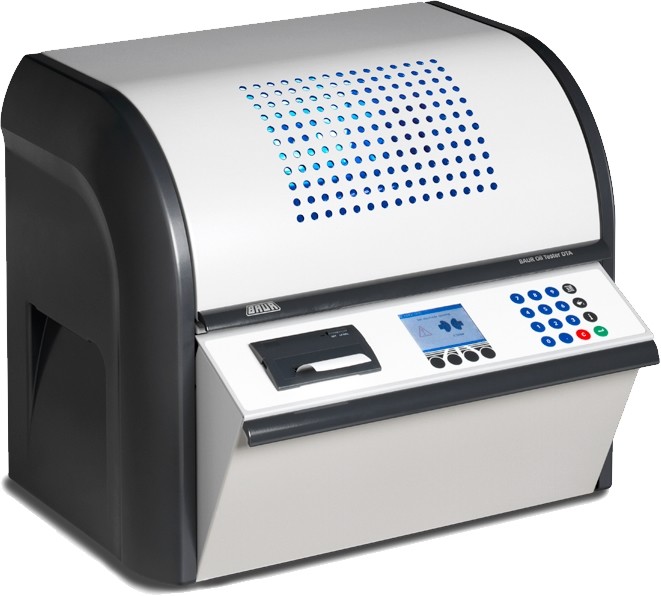

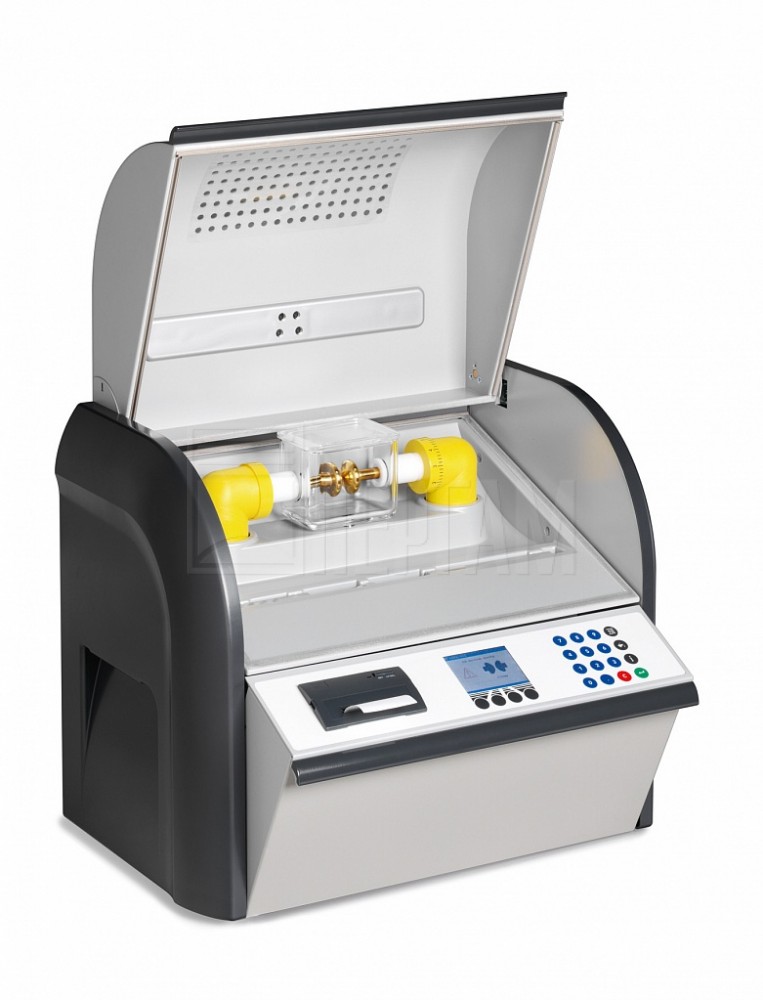

Тестер изоляционного масла BAUR DTA 100С
описание в pdf

Прибор контроля трансформаторного масла DTA – 100

Мощный тестер трансформаторного масла BAUR DTA предназначен для автоматического измерения электрической пробивной прочности изоляционных жидкостей. Автоматические высоковольтные тестеры с испытательным напряжением DPA 75 и DTA 100, изготавливаемые на фирме BAUR (Австрия), идентичны по параметрам безопасности и ЭМС. Прибор определяет пробивное напряжение масла, на основе полученных данных, вы можете оценить состояние электрооборудования и силовых трансформаторов подстанции.

Особенности прибора:

  • графическая индикация с управлением через удобное меню
  • клавиши управления с изменяющимися функциями
  • самоконтроль при каждом включении
  • цифровая клавиатура и функциональные клавиши для ввода параметров или непосредственного выбора важных функций
  • электронное регулирование высокого напряжения

Технические характеристики Тестер изоляционного масла BAUR DTA 100С

Характеристики тестера масла DTA-100 С

Общие данные

Входное напряжение

90–264 В, (50/60 Гц) или 12 В

пост. т.

Потребляемая мощность

макс. 70 ВА

Дисплей

Цветной ЖК-дисплей (320 x 240)

Разъем для передачи данных

  • USB 2.0 (разъем типа B)

  • Внешний USB-интерфейс BAUR Report Manager (разъем типа A)

Принтер

Матричный принтер, 24 знака, обычная 57-мм бумага

Температура окружающей среды (рабочая)

от -10 до +55 °C

Температура хранения

от -20 до +60 °C

Влажность воздуха

без конденсации влаги

Габариты (Ш x В x Г)

545 x 458 x 380 мм (в закрытом состоянии)

545 x 770 x 461 мм (в открытом состоянии)

Вес

прибл. 39 кг

Степень защиты

IP 32

Безопасность и электромагнитная совместимость

Удовлетворяет требованиям для маркировки «СЕ» в соответствии с Директивой по низковольтному оборудованию (2014/35/ЕС) и

Директивой по электромагнитной совместимости (2014/30/ЕС), а также по стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее

Языки ПО

Немецкий, английский, француз- ский, испанский, португальский, итальянский, русский, чешский, польский, голландский, китайский (Китай), китайский (Тайвань), корейский

Испытание изоляционных масел

Выходное напряжение

0–100 кВдейст. симметричное

Скорость нарастания напряжения

0,5–10 кВ/с

Время отключения

< 10 мкс

Контроль нарастания напряжения

Система контроля пробоя (RBM)

Точность

0–100 кВ ± 1 кВ

Разрешение

0,1 кВ

Встроенный регистратор темпера- туры пробы масла

0–99 °C

Температурное разрешение

1 °C

Стандарты испытаний

ASTM D1816:2012 1 мм, ASTM D1816:2012 2 мм, ASTM D1816/97,

ASTM D877/D877M:2013 PA, ASTM D877/D877M:2013 PB, BS EN 60156, CEI EN 60156,

CSSR RVHP:1985, IEC 60156:1995, IRAM 2341:1972,

JIS C2101:2010, PN 77/E-04408, SEV EN 60156, UNE EN 60156,

NF EN 60156, SABS EN 60156,

VDE 0370 часть 5: 96, AS 1767.2.1

Индивидуальные программы испытаний

10

  • Мощный лабораторный тестер для обеспечения длительной работы
  • Испытательное напряжение в диапазоне 0 - 100 кВэфф.
  • Воспроизводимые измерения пробивной прочности возможны на минеральных, органических (силиконовых) и растительных маслах
  • Эргономичная конструкция, обеспечивающая высокую производительность, удобство в управлении и безопасность при минимальном занимаемом пространстве
  • Пользовательский интерфейс на 12 языках
  • Достоверные результаты измерений благодаря короткому времени отключения при пробое (<10 мкс)
  • Четкое определение пробоя благодаря системе контроля пробоя RBM Real Breakdown Monitoring и новому принципу измерения, - непосредственному измерению высоковольтного выходного напряжения
  • Автоматическая самодиагностика с проверкой высоковольтного выходного напряжения
  • Полностью автоматизированный цикл измерения с 19 запрограммированными испытательными стандартами и 10 свободно программируемыми процессами измерения
  • Встроенный датчик для измерения температуры электроизоляционной жидкости
  • Измерительная ячейка с подсветкой
  • Эргономичный пультуправления с маслостойкой мембранной клавиатурой, легко читабельным цветным ЖК-дисплеем и встроенным принтером
  • Измерения без воздействия воздуха благодаря высококачественным проверочным чашкам (совместимым с чашками пред. версии DTA 100 Е)
  • Точная установка стандартных расстояний между электродами
  • Электромагнитное экранирование для предотвращения сбоев в системах электронной обработки данных
  • ПК-интерфейс, включая ПО для управления процессами измерения, создания протоколов измерения и архивирования (опция)

Комплект поставки

  • Автоматический тестер трансформаторного масла DTA100 С
  • Проверочная чашка (1 шт./на выбор)
  • Завихритель масла с магнитным перемешивающим стержнем
  • Съемник для завихрителя масла
  • Установочный калибр
  • Сетевой кабель
  • Руководство по эксплуатации

Опции

  • ПК-интерфейс и ПО для испытания масел BAUR ITS, вкл. кабель
  • Кейс для транспортировки
  • Пылезащитный кожух
  • Установочный калибр 1/2/2,5/2,54/4/5 мм
  • Ключ под гайку с торцовыми отверстиями для разборки проверочной чашки
  • Калибратор KADPA/DTA С

В комплект поставки входят все необходимые сертификаты и инструкции пользователя на русском языке.
