MADE S.A.

Прибор GasTracker 2 для поиска пластиковых газовых труб

Локатор для обнаружения подземных пластиковых газовых труб с поверхности земли
Артикул: 22781
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

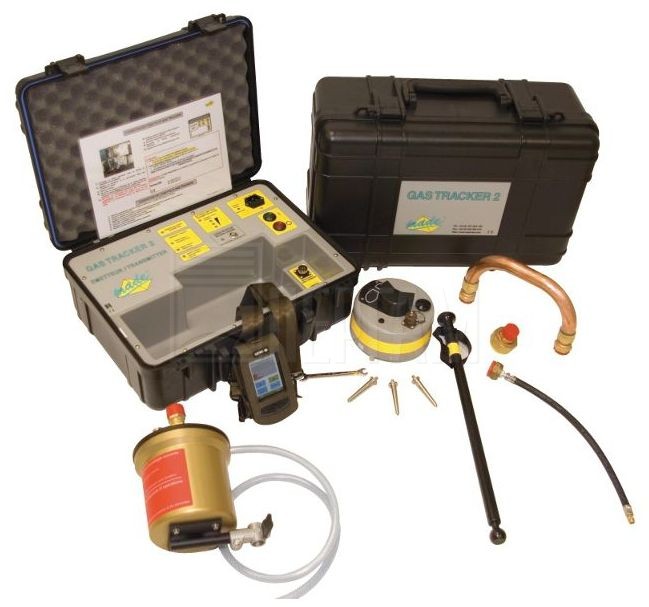

Локатор пластиковых газовых труб GasTracker 2
описание в pdf

Локатор подземных газопроводов из полиэтилена

GasTracker 2 - локатор для обнаружения подземных пластиковых газовых труб без трассировочного провода. Прибор находит газовые трубы из полиэтилена с поверхности земли, определяет положение и направление подземного газопровода. Находит трубы из полиэтилена без проволоки и маркеров привязки. Метод, используемый для дистанционного обнаружения пластиковых коммуникаций, запатентован на международном уровне.

Уникальный прибор, запатентованный метод работы

Это единственный в мире, действительно работающий прибор, который использует акустические технологии для обнаружения пластиковых газопроводов. Было много разных способов обнаружения металлических труб, электрических кабелей, но ничего не было для пластмассы. Инженеры MADE наняли профессионала, который всю жизнь посвятил военно-морскому флоту Франции и работал в области управления данными сонаров. В результате работы появился прибор, который мог «слушать» землю, так же как подводная лодка при помощи сонара прослушивает океан.

Для обнаружения существующих газопроводов обычно используют устаревшие карты. GasTracker разработан как средство для более простого и эффективного способа обнаружения труб, что экономит время и деньги. Произведенный во Франции и утвержденный почти десятилетие тому назад французской газовой компанией, теперь он используется по всему миру. С 2018 года прибор можно купить и в России. Компания ПЕРГАМ получила эксклюзивные права на продажу и сервисное обслуживание приборов GasTracker 2 в России и СНГ. GasTracker 2 использует уникальный метод инжекции сигнала запатентованный на международном уровне.

Прибор GasTracker разработан по заказу и в тесном сотрудничестве с Gaz de France (GDF) — ранее существовавшая французская газовая компания, вторая по величине в Европе. Прекратила свою деятельность 22 июля 2008 года в результате слияния с компанией SUEZ, образовав компанию GDF Suez. 24 апреля 2015 г. случился ребрендинг, компания сменила название на Engie S.A. Сегодня прибор GasTracker 2 используется крупнейшими энергетическими и газовыми компании Франции, применяется газовиками в 30 странах мира на пяти континентах для быстрого поиска пластиковых газовых труб под землёй.

Принцип работы прибора

Принцип работы прибора

  • Посылается сложная акустическая волна...

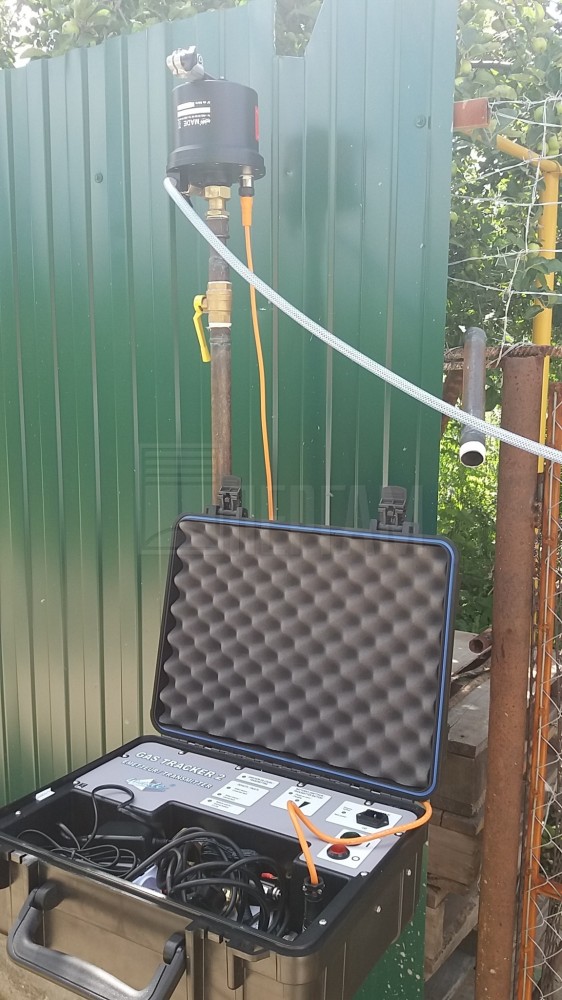

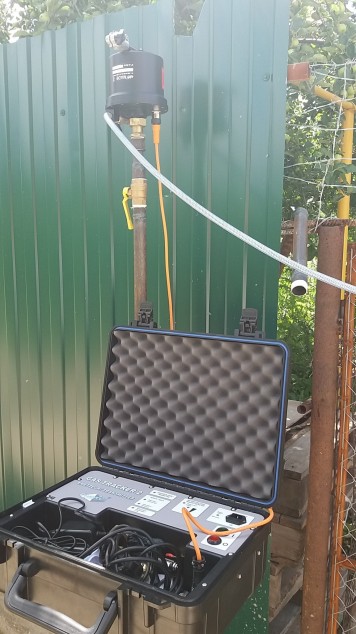

  • Генератор с баком-резонатором подключается к стандартному измерительному блоку. Он направляет сигнал сквозь газ, вызывая его вибрации, что, в свою очередь, приводит к вибрациям в расположенном рядом грунте.
  • Генератор прост в использовании, и у него всего два состояния: ВКЛ. и ВЫКЛ.

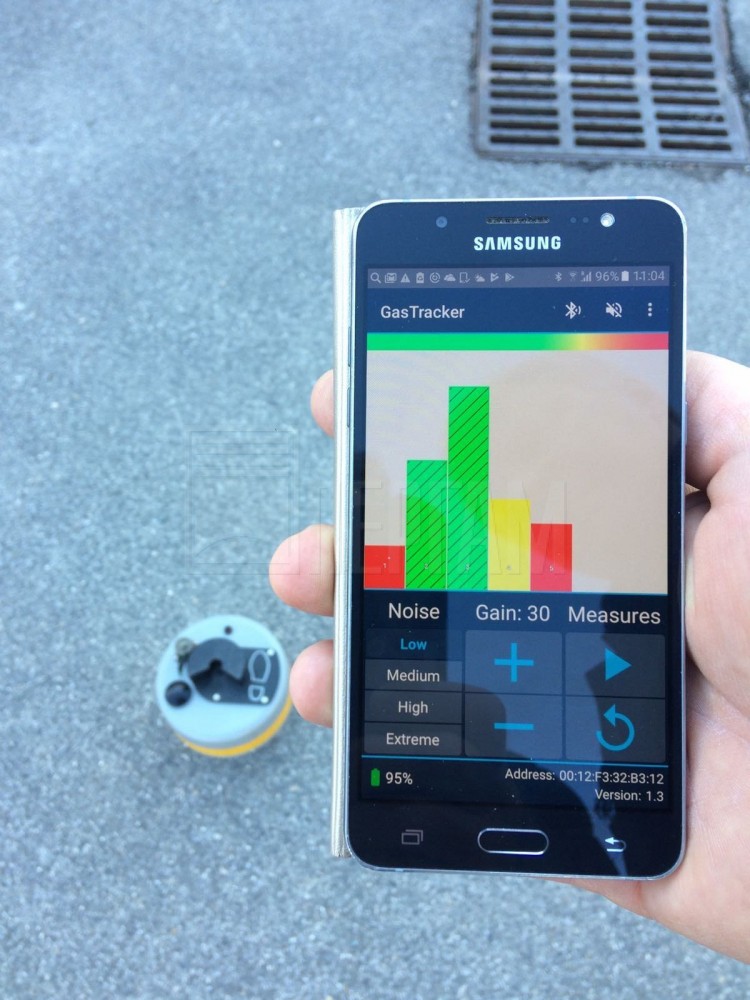

  • Портативный приемник GasTracker, используя подсоединенное к нему устройство для прослушивания, которое помещается на землю, отображает результаты.
  • У приемника два режима: «предварительный поиск» – для быстрого определения участка, где проложена труба, и «точный поиск» – для определения точного положения трубы и ее направления.

Акустический локатор GasTracker 2 полностью работоспособен в городских условиях с присущим им акустическим фоном окружающей среды.

Особенности приёмника

  • Прочная конструкция для работы в полевых условиях;
  • Разъем по военному стандарту;
  • Блок батарей с длительным сроком работы;
  • Экран с превосходной видимостью;
  • Очень простой, удобный для пользователя интерфейс: 3 функции – 3 кнопки.

Видео: акустический локатор для дистанционного поиска полиэтиленовых труб под землёй

Локатор пластиковых газовых труб: вопросы и ответы

+
Да. В режиме точного поиска потребуется сфокусироваться на максимальном уровне сигнала на земле. Выполнив это в нескольких точках, вы получите «усредненную линию», которая будет ближе всего к трубе (если не прямо над ней).
+
Нет. GasTracker – один из инструментов в инструментальном ящике, но это единственное, что нужно при поиске пластиковых газовых труб. Например, он дополняет радиолокационные технологии, которые справятся с трудностями на глине, но что будет идеальным условием для GasTracker™.
+
Нет. Для передачи сигнала на поверхность нужна уплотненная почва. Если коммуникация проложена в канале, то сигнал потеряется быстро. Но удастся проследить его от основной магистрали на небольшом расстоянии (по крайней мере, будет понятно, где находится соединение основной магистрали и коммуникации). Прибор не обнаруживает металлическую трубу.
+
Нет. Наш генератор рассчитан на безопасную работу вблизи измерительного блока.
+
Да, резонатор прикрепляется к коммуникации через разъем счетчика. Но процесс предварительного и точного поиска может проходить достаточно быстро.
+
Да, класс защиты GasTracker – IP65, им можно пользоваться в дождливую погоду.
+
В зависимости от уплотненности почвы, можно находить трубы по восходящей до 500 метров в обоих направлениях.
+
Нет. Мы применяем акустическую волну, которая вызывает вибрацию газа, только соединенного с резонатором.
+
Он работает в нормальном диапазоне давления сетей пластиковых газопроводов, то есть приблизительно до 7 бар. Полевые испытания проводились при более высоком давлении, но результаты не гарантированы. Мы не рекомендуем использовать его при давлении выше 11 бар.

Технические характеристики Локатор пластиковых газовых труб GasTracker 2

Технические характеристики

ГЕНЕРАТОР

ПРИЕМНИК

НАЗЕМНЫЙ
ДАТЧИК

  1. Батарея: 2 свинцово-кислотные 7,6 А-ч 12 В (время работы батареи 4 часа)
  2. Вход для автомобильного зарядного устройства 12 В
  3. Вход для внешнего источника питания 220 В
  4. Класс защиты: IP 65
  1. Литий-ионная перезаряжаемая батарея 2,4 А-ч (время работы батареи 8 ч)
  2. Класс защиты: IP 65
  3. КПК использует связь по Bluetooth
  1. Работает от никель-металл-гидридной перезаряжаемой батареи (время работы батареи 10 ч)
  2. Класс защиты: IP 65
  3. Съемный штырь

Габариты: 472 x 347 x 194 мм

Габариты: 560 x 347 x 239 мм

Температурные условия: от -20 до +60°C, 90%

Вес (приблиз.): 13,5 кг

Вес (приблиз.): 15,9 кг
