Коррозия под изоляцией — это серьёзная проблема для всех отраслей промышленности, но особо остро дела обстоят в энергетической, нефтегазовой и нефтехимической отраслях. Именно в них последствия порыва трубопровода наиболее опасны в виду высокого давления перекачиваемого продукта и его горючести.

Ежегодно владельцами предприятий тратятся значительные средства на диагностику, выявление коррозии и ликвидацию последствий аварий. Коррозия очень коварна, особенно, скрытая под изоляцией. Если не обнаружить её на ранних стадиях, то рано или поздно это приведет к утечкам продукта, а в особо опасных случаях – к порывам трубопровода. Специалисты Eddyfi нашли решение для контроля состояния трубопроводов без снятия изоляции благодаря применению технологии импульсных вихретоковых полей (PEC, pulsed eddy-current) .

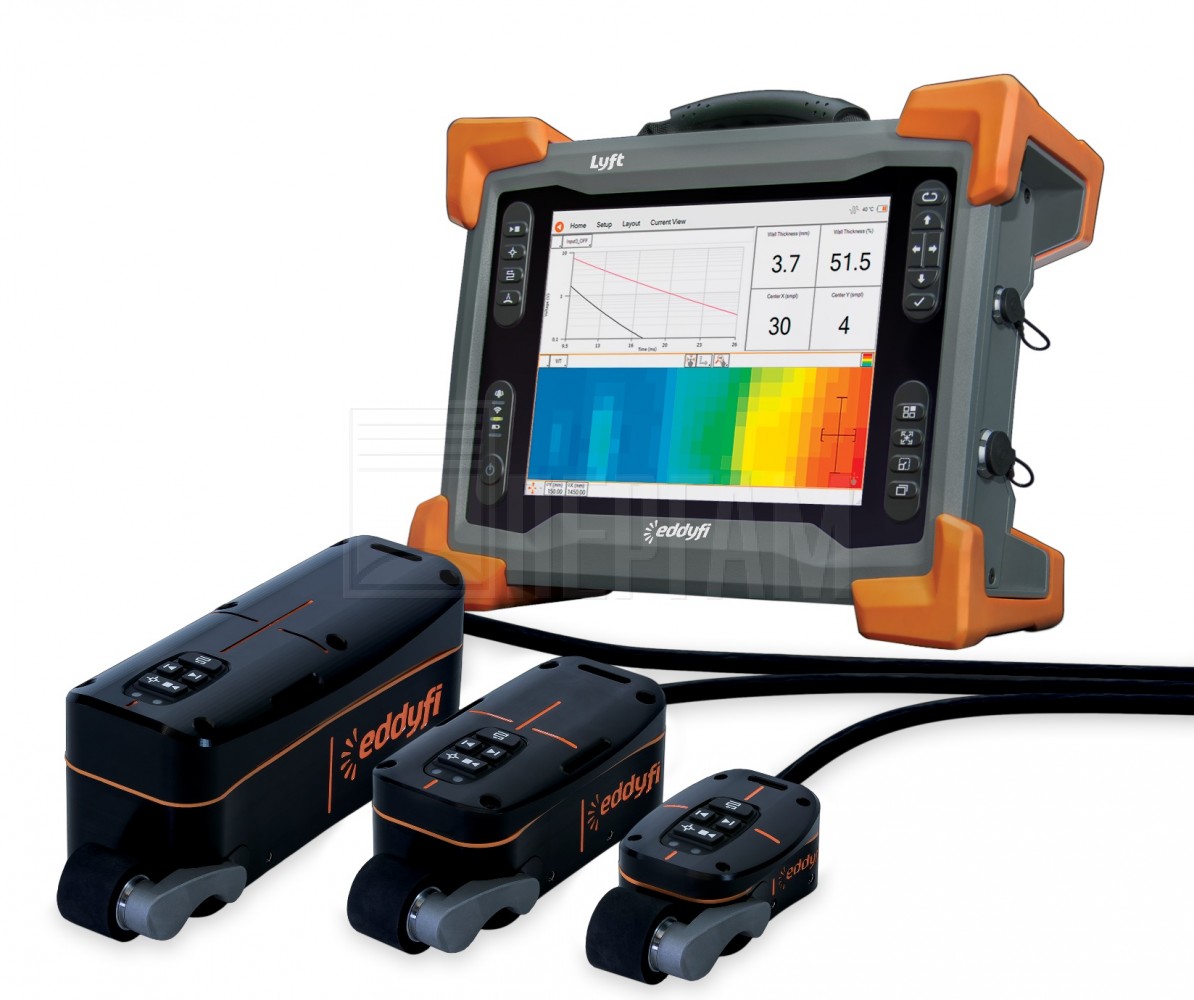

Вихретоковый дефектоскоп Lyft

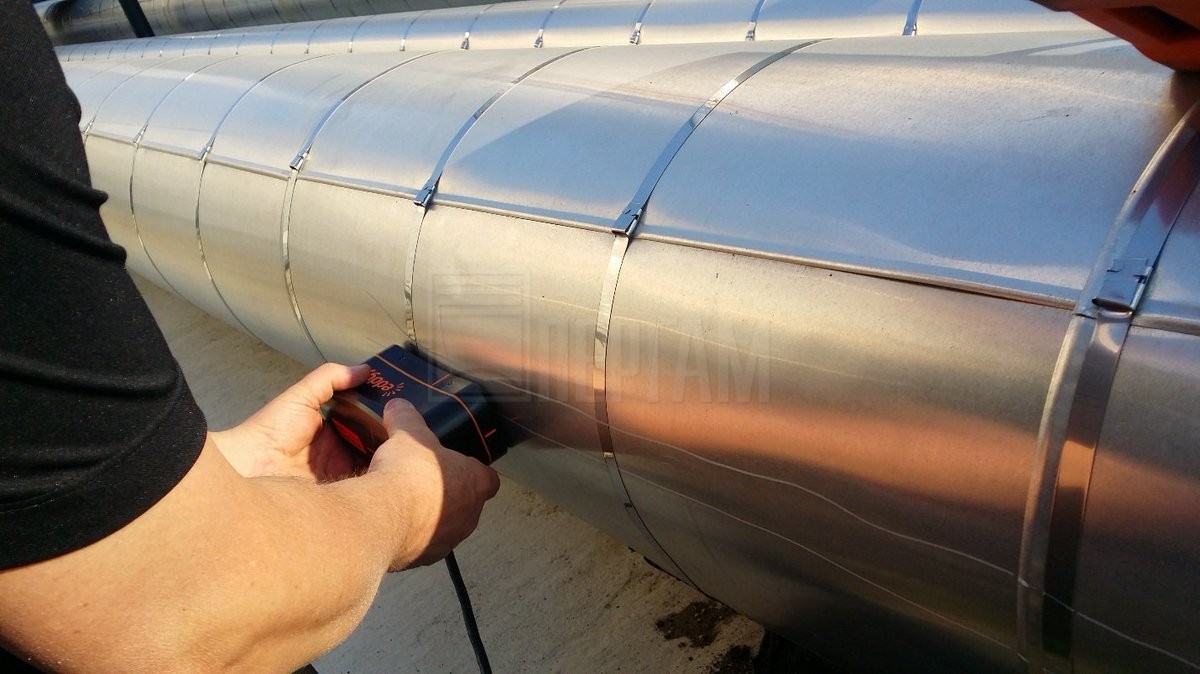

Представляем LYFT от Eddyfi —первый серийный прибор для поиска коррозии без снятия изоляции. Вихретоковый дефектоскоп Lyft позволяет обнаруживать и измерять как внутреннюю, так и внешнюю коррозию трубопровода без демонтажа изоляционного покрытия.

Особенности дефектоскопа

Технология PEC (pulsed eddy-current) – импульсные вихревые токи;
Сплошной контроль всего «тела» трубы – выявляются внутренние и наружные дефекты;

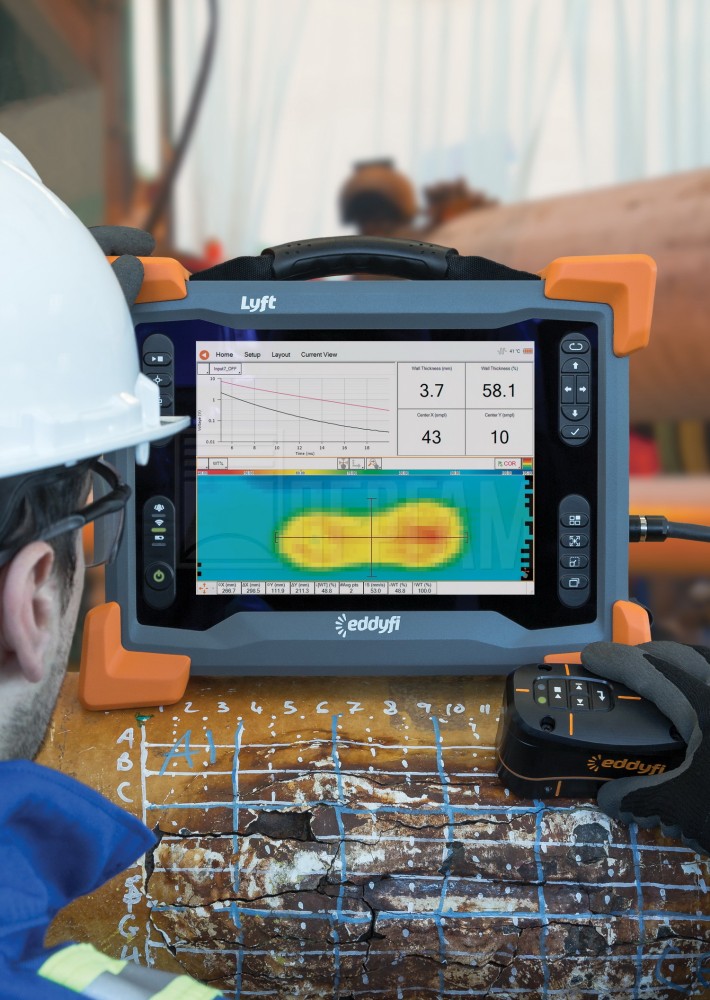

Вывод результатов в виде информативной C-развертки;

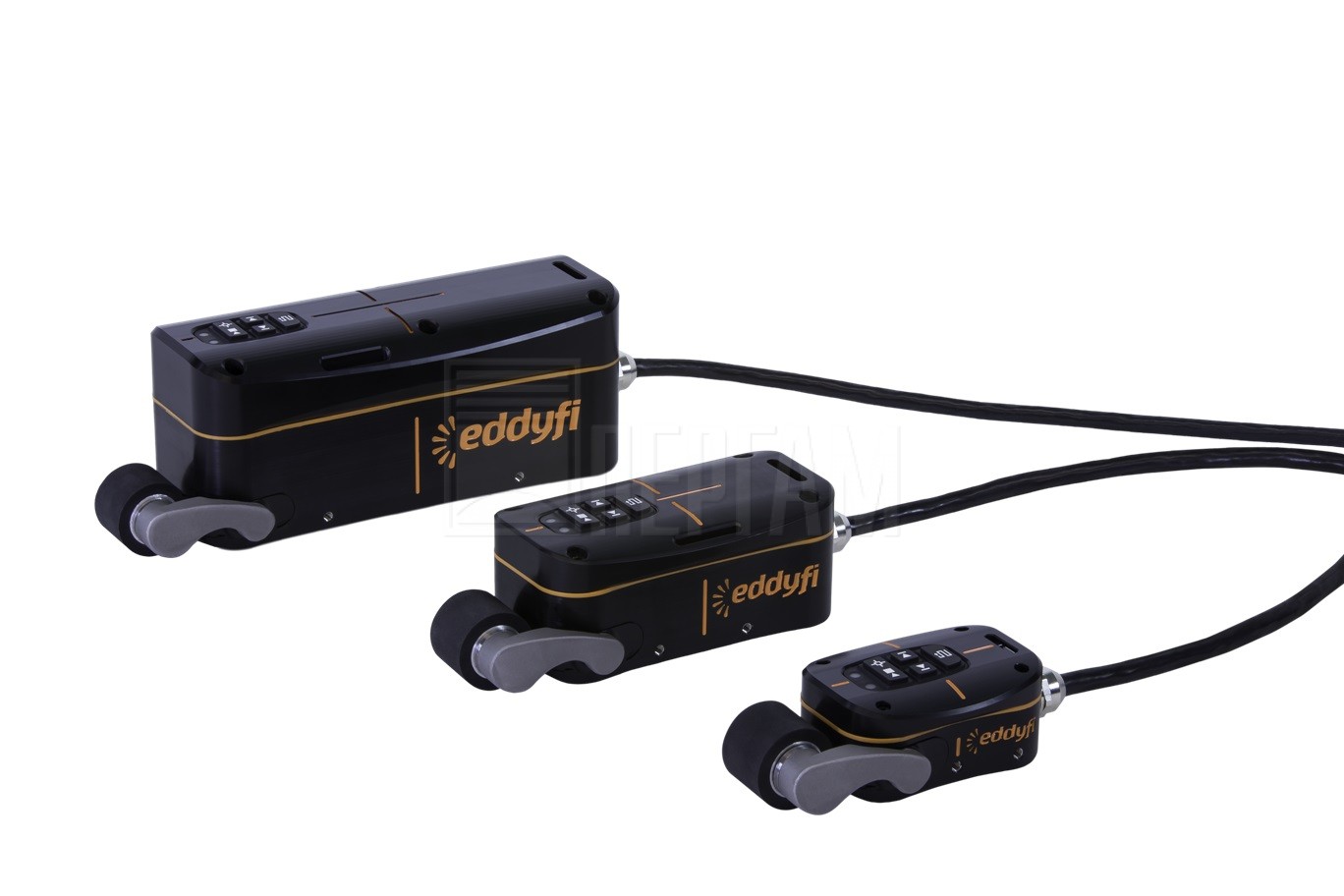

Преобразователи с индивидуальным кнопочным управлением;
Встроенный датчик пути;
Диаметры труб от 109мм;
Толщина стенки до 38мм;
Толщина изоляции до 152мм;
Температура поверхности до 70оС

Дефектоскоп Eddyfi Lyft: Часто задаваемые вопросы

Какова максимальная температура объекта (металла трубы), при которой можно проводить контроль с использованием системы импульсного вихретокового контроля LYFT?

Точка Кюри — это температура фазового перехода, когда ферромагнетик переходит из ферромагнитной фазы в парамагнитную. Температура точки Кюри для разных углеродистых сталей колеблется около ≈700⁰ С. Система вихретокового контроля Lyft позволяет обследовать объекты разогретые до 500⁰ С.

Какое влияние на качество сигнала (импульсный вихретоковый сигнал) оказывают объекты контроля с влажной/мокрой изоляцией, с наледью, с морскими и другими органическими наростами?

Перечисленные факторы не являются проводниками — их влияние на качество сигнала ничтожно мало.

Какое влияние на качество сигнала оказывают зоны объекта контроля с большим количеством коррозии, накипи или окалины?

Указанные дефекты приводят к появлению запоздалых сигналов, которые могут повлиять на точность измерения толщины стенки объекта контроля. Этот эффект был изучен, после чего выработано решение:

при наличии в зоне контроля изоляции, эти дефекты не создают какого-то значительного влияния на сигнал;
при обследовании объекта без изоляции (по голому металлу) для снижения эффекта от перечисленных дефектов, необходимо обеспечить искусственный зазор (расстояние между преобразователем и поверхностью контролируемого металла).

Какое влияние на сигнал оказывают сварные соединения, расположенные в зоне контроля?

Метод импульсного вихретокового контроля чувствителен только к объёму металла в зоне преобразователя, сварные соединения оказывают влияние на сигнал только при наличии широкого и толстого валика/усиления сварного шва (со значительным добавлением дополнительного объёма металла) или широкой зоны термического влияния (где в ходе сварочных работ произошли некоторые структурные изменения).

Какое влияние оказывают зоны ремонта в виде металлических накладок/заплаток (два тонких листа металла расположенных друг на друге)?

Два тонких листа металла расположенных друг на друге не будут восприниматься прибором, как одна толстая стенка. Например, две плиты 12 мм толщиной не будут измерены, как одна плита толщиной 24 мм.

Намагниченность объекта контроля искажает данные вихретокового контроля?

Локальная намагниченность объекта контроля сильно искажает сигналы. Измеренная толщина стенки в зонах с намагниченным металлом недостоверная. Рекомендуется размагничивать объект контроля, если присутствует риск намагниченных зон.

Видео: дефектоскоп Eddyfi Lyft

Обзор возможностей вихретокового дефектоскопа

Телескопический удлинитель для обследования труднодоступных мест

Вихретоковый метод контроля

Демонстрация работы в ускоренном темпе

Обзор возможностей Eddyfi Lyft

Технические характеристики Дефектоскоп Eddyfi Lyft

Документы к Дефектоскоп Eddyfi Lyft

Брошюра на русском языке

PDF, 1.54 MB

Отзывы Дефектоскоп Eddyfi Lyft

Пока нет отзывов.

Отрасли применения и теги Дефектоскоп Eddyfi Lyft

Нефтегазовая промышленность Металлургия Химическая промышленность Дефектоскопы Научно-исследовательская деятельность

Возникли вопросы?

Закажите звонок или напишите нам!

Ответим на все ваши вопросы по товару «Дефектоскоп Eddyfi Lyft». Напишите или позвоните, если вам нужна консультация или вы хотите оформить заказ.

Контакты

Оборудование неразрушающего контроля

+7 (7172) 787-220

info@pergam.kz

Частота сбора данных	15Гц	Диап. раб.темп.	0–40 °С
Скорость сканирования	До 75мм/с	Аккумулятор	Li-Ion (2 шт)
Встроенная память	SSD, 100Гб	Время работы от аккум.	До 8ч.
Передача данных	Ethernet, Wi-Fi, Bluetooth®, USB 2.0	Дисплей	Сенсорный, 26.4 см, антиблик, защитное стекло (3мм)
Порты ввода/вывода	HDMI	Габариты	355×288×127 мм
Охлаждение	Герметичный корпус с теплоотвод.ребрами	Вес	6,6кг (с аккум.)
Класс защиты	IP65
