Измерение отклонений от перпендикулярности и параллельности
Артикул: 22585
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Pruftechnik PENTALIGN
описание в pdf

Измерение отклонений от перпендикулярности и параллельности

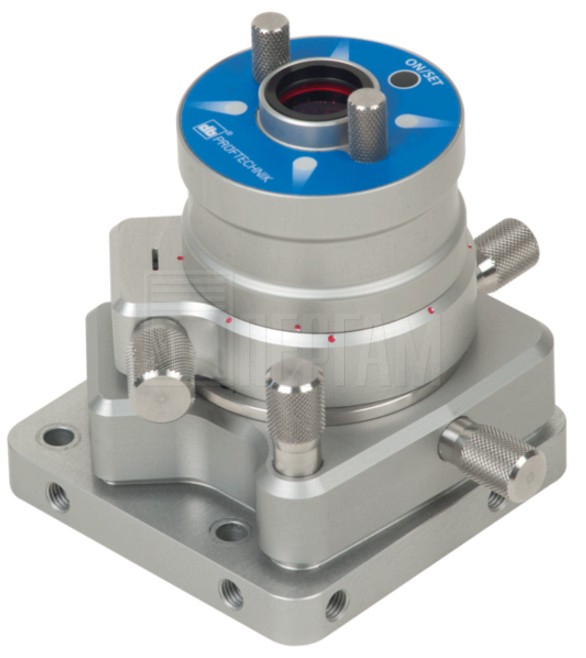

PENTALIGN® представляет собой поворотную пентапризму высокой точ- ности. Использование в сочетании с внешним источником лазерного из- лучения создает высокоточную перпендикулярную лазерную плоскость для падающего луча. Кроме того, датчик центрирования позволяет точно корректировать ось вращения пентапризмы относительно опорной лазерной системы для минимизации отклонения выходящего луча. Положение устройства мо- жет быть отрегулировано с высокой точностью по 5 осям: вертикальное и горизонтальное смещение, вертикальный, горизонтальный и межосе- вой угол.

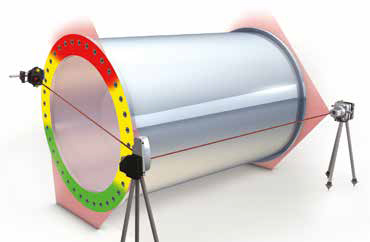

Небольшие размеры устройства и широкие возможности по его фикса- ции, например с помощью магнитов, штативов, стержней и фланцев, делают его идеальным инструментом для измерения перпендикулярно- сти между шпинделем и опорной плитой буровых станков или плоско- сти опорных подшипников руля морских судов. Приспособление также может использоваться для определения параллельности поверхностей фланцев сегментов башен ветрогенераторов, кожухов валов редукто- ров, рабочих поверхностей прессов и гребных винтов.

Более широкие пределы регулировки

При необходимости увеличения пределов регулировки смещений необходимым дополнением является таблица смещений PENTALIGN®. Она предлагает широкий спектр возможностей по установке приспособления на штативы, фланцы, стены и фундаменты. Особый механизм позволяет производить регулировку смещения по двум осям независимо от установки в вертикальной или горизонтальной плоскости.

Зачем выполнять центрирование пентапризмы?

Пентапризмы отражают лазерные лучи точно под углом в 90 градусов. При повороте для создания лазерной плоскости любое смещение между лазерным лучом и осью вращения призмы оказывает влияние на точность плоскостности лазерной плоскости, ухудшая ее в два раза по сравнению с величиной смещения. Точная начальная регулировка минимизирует смещение положения лазерной плоскости. Высокоточный датчик регулировки по двум осям позволяет проводить выравнивание оси вращения пентапризмы относительно лазерного луча для точного измерения плоскостности перпендикулярной поверхности.

Широкие возможности

  • Основание с точной регулировкой по 5 осям.
  • Вращение на 360° вокруг оси.
  • Простое и универсальное крепление с помощью встроенных магнитов.
  • Дополнительная таблица смещений для крепления при регулировке больших смещений.
  • Дополнительный 2-осевой высокоточный датчик центрирования
  • Компактный и легкий корпус.

Компактное основание с точной регулировкой по 5 осям со встроенными магнитами, крепежными отверстиями и переходником для крепления к штативу позволяет осуществлять чрезвычайно гибкий монтаж приспосо- бления в соответствии с требованиями различных областей применения. Пентапризма PENTALIGN® является прекрасным дополнением к лазеру LEVALIGN®. Они обеспечивают максимально функциональную измери- тельную систему параллельности поверхности в сочетании с компьюте- ром ROTALIGN® Ultra и программным обеспечением ALIGNMENT CENTER для ПК.

Технические характеристики Pruftechnik PENTALIGN

Технические характеристики

Коническая ошибка +/- 0,020 мм/м
Размах отклон. от плоск +/- 0,015 мм
Вес 1,03 кг
