Коррозионный сканер Pipescan HD

Прибор для обнаружения коррозии трубопроводов
5
Артикул: 22885
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Коррозионный сканер Pipescan HD
описание в pdf

Система обнаружения коррозии трубопроводов

Коррозионный сканер Pipescan HD предназначен для быстрого и точного определения состояния трубопроводов. Это система контроля методом магнитных полей рассеивания, позволяет находить поверхностные коррозионные дефекты трубопроводов. Создан именно для поиска и выявления различных видов коррозии, в т.ч. язвенной. Может находить коррозию под изоляцией, работает через краску, покрытие, изоляцию. Pipescan HD – это сканер MFL с самым высоким разрешением на рынке.

Простота, эффективность, картографирование коррозии

Pipescan HD разработан, чтобы увеличить скорость, надёжность и уверенность обнаружения дефектов таких, как очаговая, точечная коррозия в цилиндрических и плоских объектах контроля.

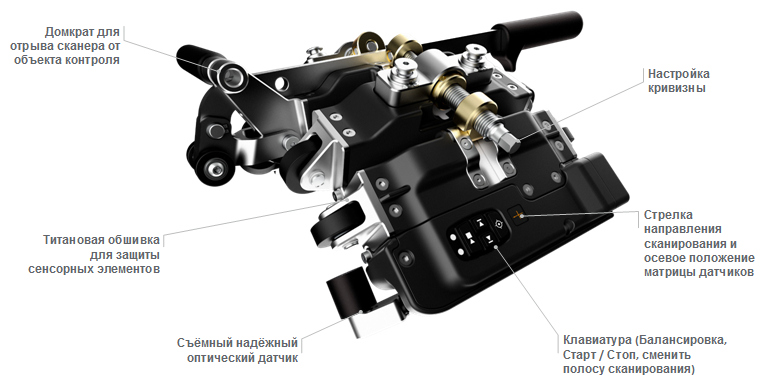

Схема элементов управления магнитного сканера

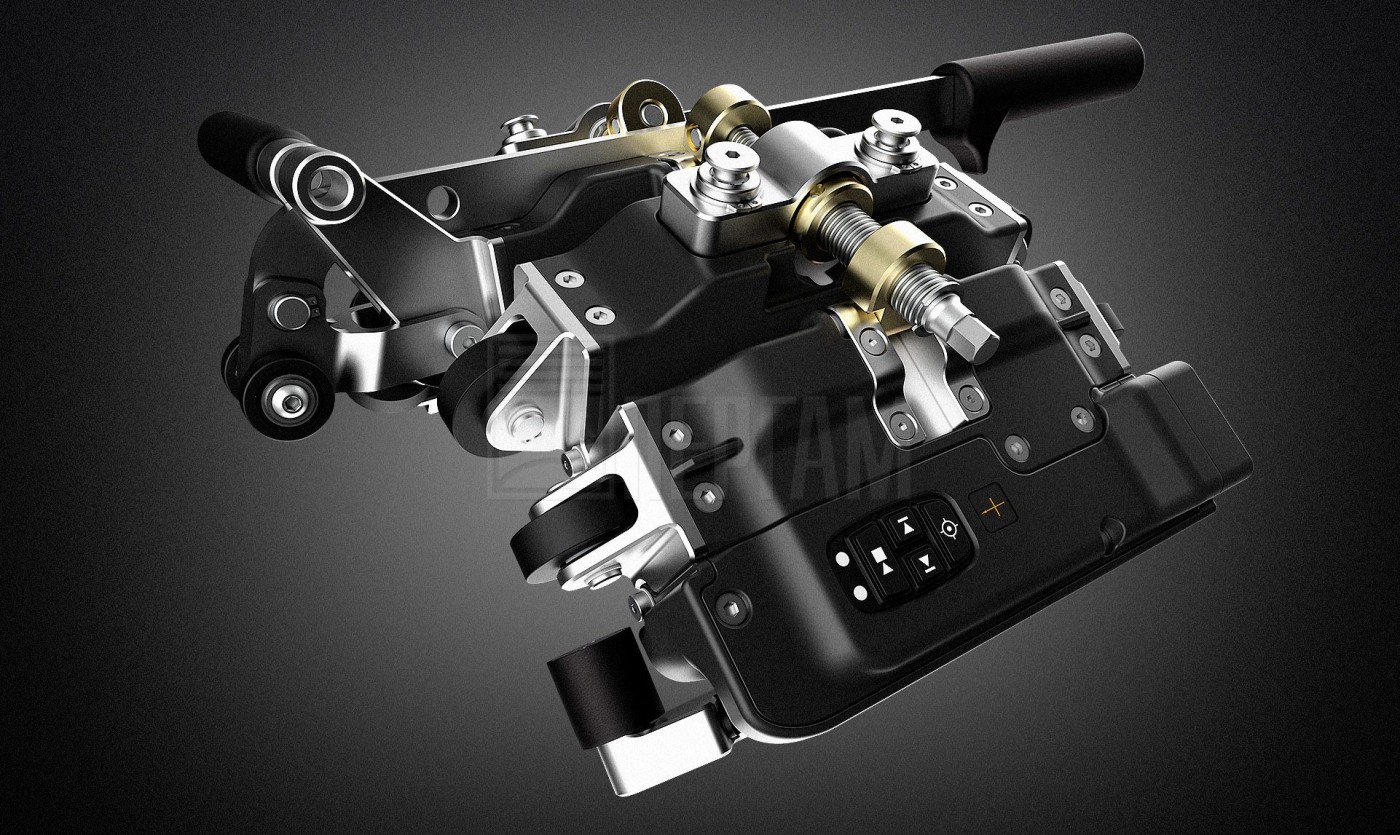

Магнитный сканер обнаружения коррозии

PipeScanHD - это сканер MFL (на основе утечки магнитного потока) с самым высоким разрешением на рынке. Применение передовой техники повышает общую эффективность сервисных компаний по оценке состояния объектов контроля за счет повышения производительности инспекционной бригады. Оптимизация рабочего процесса включает возможность оперативного составления отчётов для предоставления их заказчику контроля.

Настройка кривизны Pipescan HD очень проста благодаря уникальному механизму регулировки, позволяющим простыми переключениями установить нужный радиус. Никаких сложных настроек не требуется, просто подключите Pipescan к прибору, введите данные объекта контроля, и система готова к работе. Все собранные данные автоматически записываются. Отчёты можно составлять прямо на месте, что позволяет заказчику сразу же видеть состояние объекта контроля и дать заключение. Это повышает производительность и эффективность.

Особенности:

  • Высокая скорость: сканирования, анализа данных и создание отчетов;
  • Самая высокая на рынке разрешающая способность, предоставляющая простые для понимания С-скан изображения;
  • Высокая вероятность выявления коррозионных поражений и обнаружения дефектов размером до 1 мм;
  • Запись полного объёма данных с активным регулируемым при анализе порогом чувствительности;
  • Простота в обслуживании: Не требует контакта с поверхностью, минимальные требования к подготовке поверхности;
  • Простота в использовании, минимальное время для обучения персонала;
  • Настраиваемая кривизна для целого диапазона диаметров.

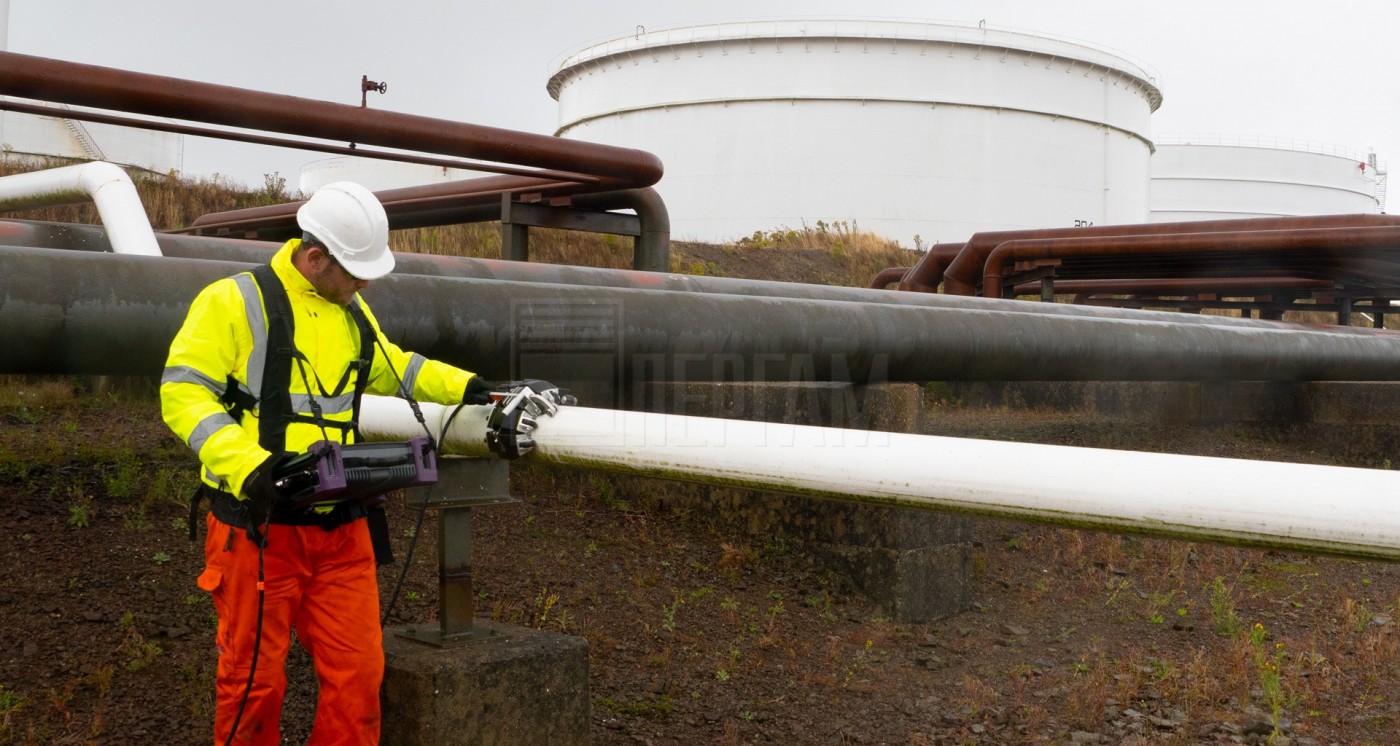

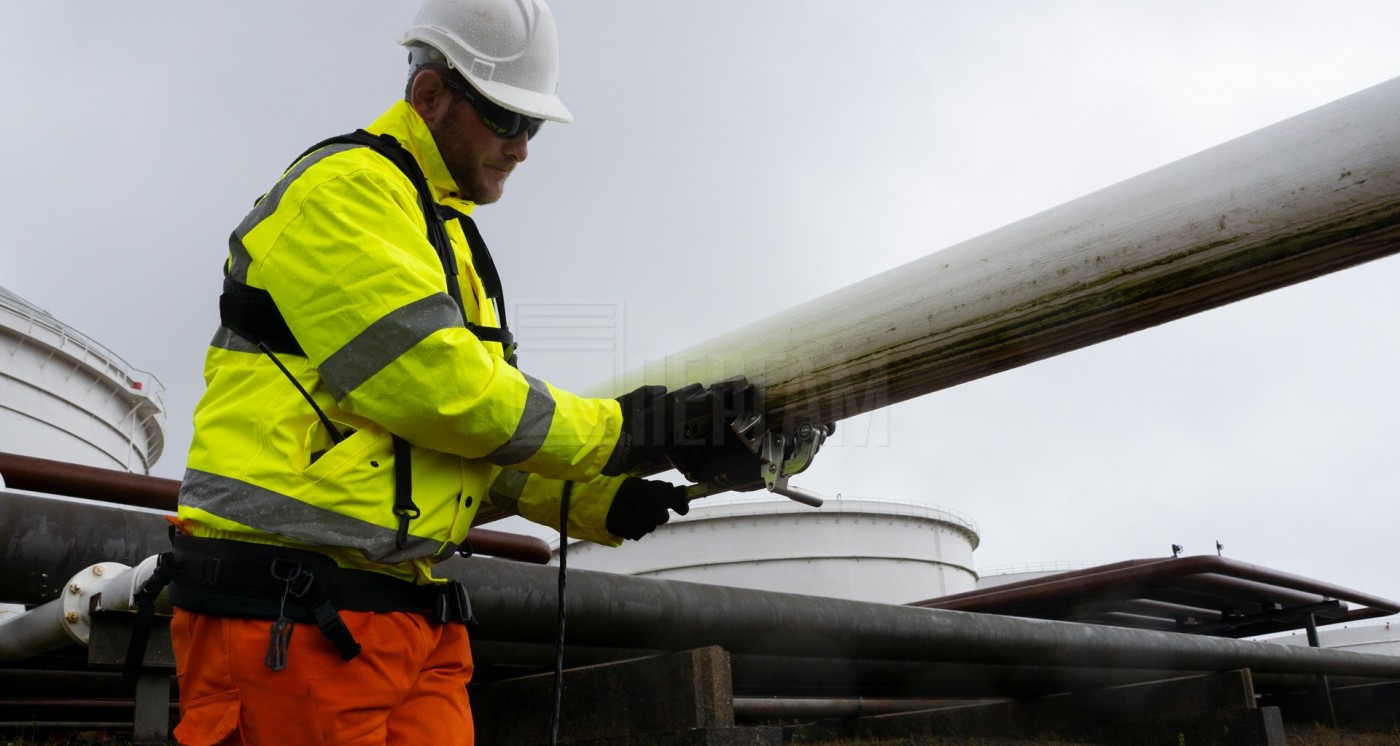

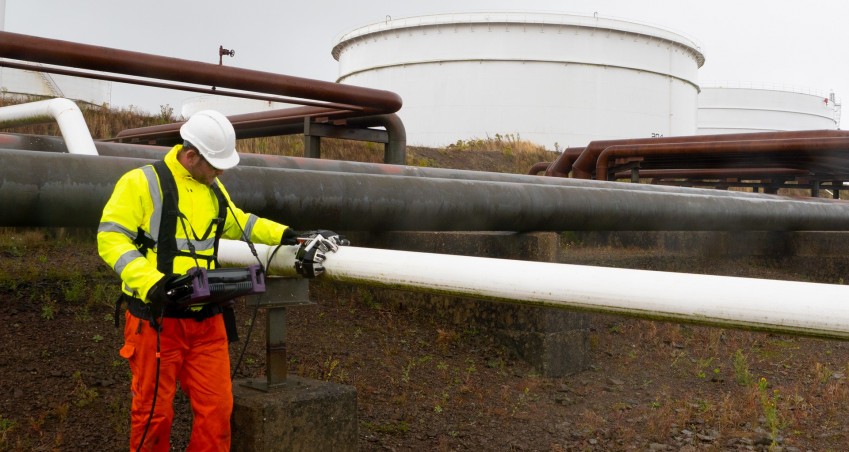

Портативный, на аккумуляторах для быстрого обнаружения коррозии

Управляется одним человеком, высокая вероятность выявления дефектов в сравнении с традиционными решениями, понятные результаты контроля, требуется минимальное время, чтобы освоить работу со сканером.

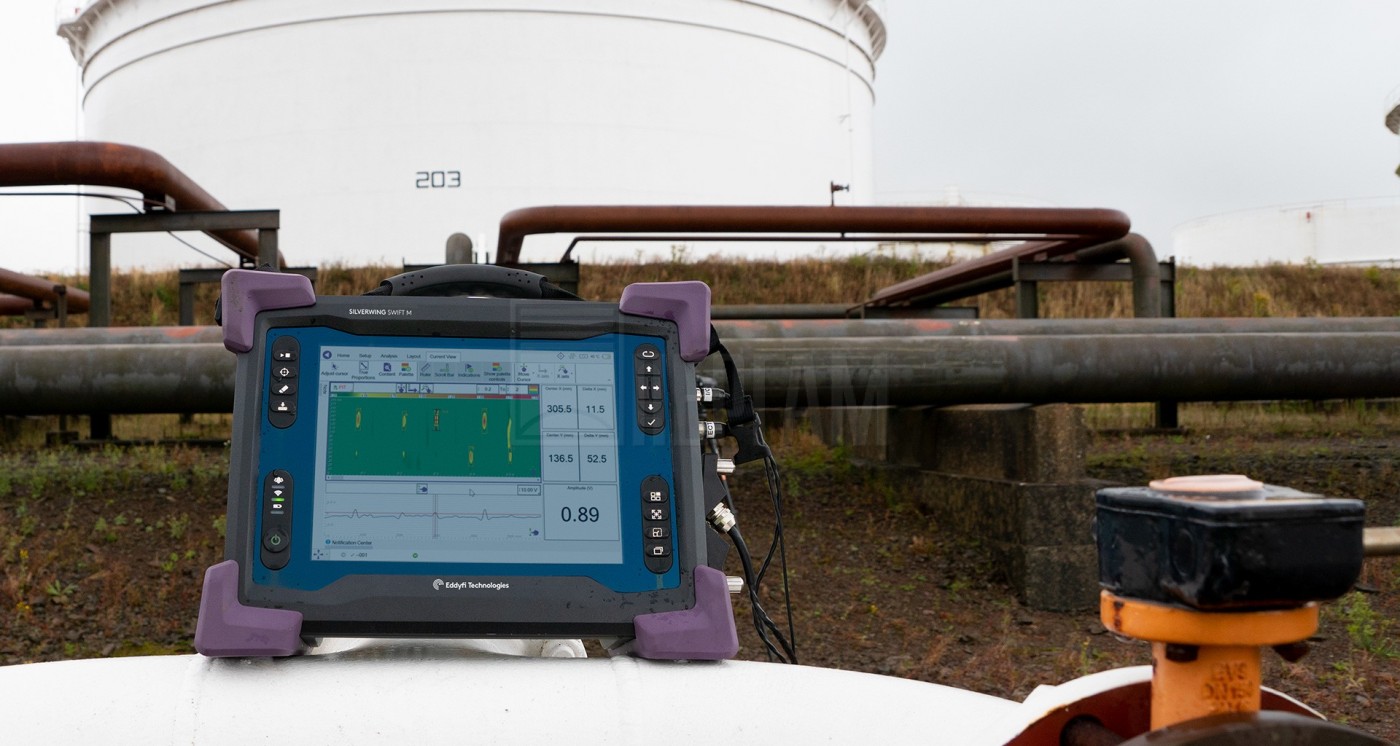

Отчёт готов сразу, как только выполнен контроль

Регулируемый порог чувствительности

Программное обеспечение получило функцию настраиваемого порога чувствительности, позволяя оператору фокусироваться только на том, что важно. Однако, данные записываются в полном объёме, поэтому порог чувствительности после окончания контроля, при анализе можно подвинуть.

Отчитывайся на ходу
Программное обеспечение включают в себя функцию создания отчетов одним нажатием кнопки. Показания прибора могут быть проанализированы на ходу, в конце сканирования или в конце работы. После завершения анализа данных просто выберите «Создать отчет», а затем перенесите его на USB-накопитель чтобы разослать заинтересованным лицам.

Технические характеристики Коррозионный сканер Pipescan HD

Технические характеристики

PIPESCAN МОДЕЛЬНЫЙ РЯД

PS-HD-MFL-127XFLAT PS-HD-MFL-73X127 PS-HD-MFL-48X63
Метод контроля Магнитный (MFL) /  Чувствительные элементы на Эффекте Холла
Метод перемещения Ручное перемещение со скоростью до 1  м/с
Диапазон наружных диаметров  от 127 мм до плоской от 73 мм до 127 мм от 48 мм до 64 мм
Контроле пригодные толщины до 12,7 мм до 8,56 мм До 6,05 mm
Толщина покрытия (не магнитного) не более 6 мм
Количество канало 27 17 9
Разнесение каналов 7 мм
Минимально обнаруживаемый дефект диаметром  1 мм  diameter при потере толщины 20%
Максимальная температура окружающей среды Не более 60°C
Соединительный кабель стандартная длина 5 метров
Вес 11,8 кг 9,3 кг 5,5 кг
Транспортировочный кейс Соответствует требованиям IATA для транспортировки намагничиваемого материала
Приборы для подключения сканера Silverwing Swift-M, Eddyfi Reddy-32M

ГАБАРИТЫ

PS-HD-MFL-127XFLAT PS-HD-MFL-73X127 PS-HD-MFL-48X63
C: Зазор 90 мм 100 мм 100 мм
W: максимальная ширина 317 мм 242 мм 173  мм)
L: Length 425 мм 425 мм 409 мм
