Zetec

Zetec DYNARAY

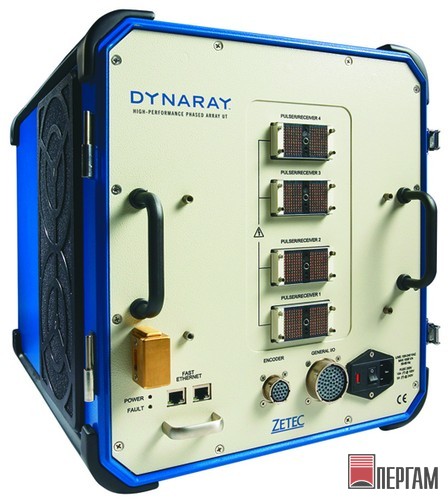

Ультразвуковой дефектоскоп Zetec DYNARAY
Артикул: 21783
Поставка прекращена
Сертификат Госреестр РФ
49177-12

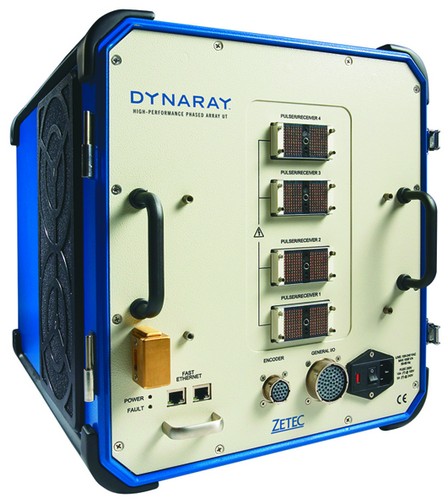

Zetec DYNARAY
описание в pdf

Zetec DYNARAY

Уникальная стационарная ультразвуковая система контроля на фазированных решетках. Мощнейшая дефектоскопическая система поддерживает одновременно до 256 каналов в режиме PR и до 512 каналов в целом, это позволяет реализовать все преимущества существующих и разрабатываемых 2D датчиков. Управление сбором и анализом данных системы DYNARY выполняется новым ПО Ultravision 3 с высокой эффективностью. Программа позволяет работать с трехмерными моделями объектов контроля и накладывать результаты контроля на 3D-модель для большей наглядности отчета и представления. UltraVision 3 может также рассчитать и создать оптимизированный акустический луч на поверхности сложной формы.

Компания Zetec бесспорный лидер среди поставщиков оборудования для УЗК методом фазированной решетки для энергетической промышленности. DYNARAY это революция в инспекции и безопасности атомных электростанций по всему миру: контроль сварных соединений труб из углеродистой и нержавеющей стали (t = 50 мм), «взамен радиографии», с целью обнаружения поперечных и продольных дефектов. Время контроля всего сварного соединения с помощью ультразвукового дефектоскопа — менее 15 минут!

Применение решеток в форме двумерных матриц с достаточным количеством элементов позволяет получить необходимую управляемость луча в обеих плоскостях и достаточную активную апертуру (акустическую энергию) для эффективного обнаружения различно ориентированных трещин.

Для сравнения: типичное время контроля обыкновенным УЗК — 6 часов, типичное время контроля с использованием 3-х преобразователей ФР — 2 часа. Дефектоскопические системы DYNARAY предлагают превосходные возможности инспекций на шероховатых и волнистых поверхностях.

Полный пакет для управления УЗК и контроля методом фазированной решетки, позволяющий:

  • Создавать преобразователи
  • Разрабатывать методы контроля
  • Оценивать охват и возможности контроля
  • Собирать данные
  • Анализировать данные
  • Создавать отчеты

Технические характеристики Zetec DYNARAY

Технические характеристики Dynaray™

Размеры 394×366×470 мм
Вес 32 кг
Количество ФР каналов От 256/256 до 128/512
Полоса пропускания 0,25–25 МГц
Напряжение импульса 200 В на элемент
Количество УЗ каналов 16
Тип скана Линейный/секторный
Разрешение АЦП 8/16 бит
Периферия Клавиатура, мышь, принтер
Частота дискретизации 100 МГц
Внешний монитор ПК
Фильтры НЧ, ВЧ, полосовой
