Дефектоскоп OmniScan X3

Новый дефектоскоп на фазированных решетках с поддержкой TFM/FMC методов
Артикул: 22881
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

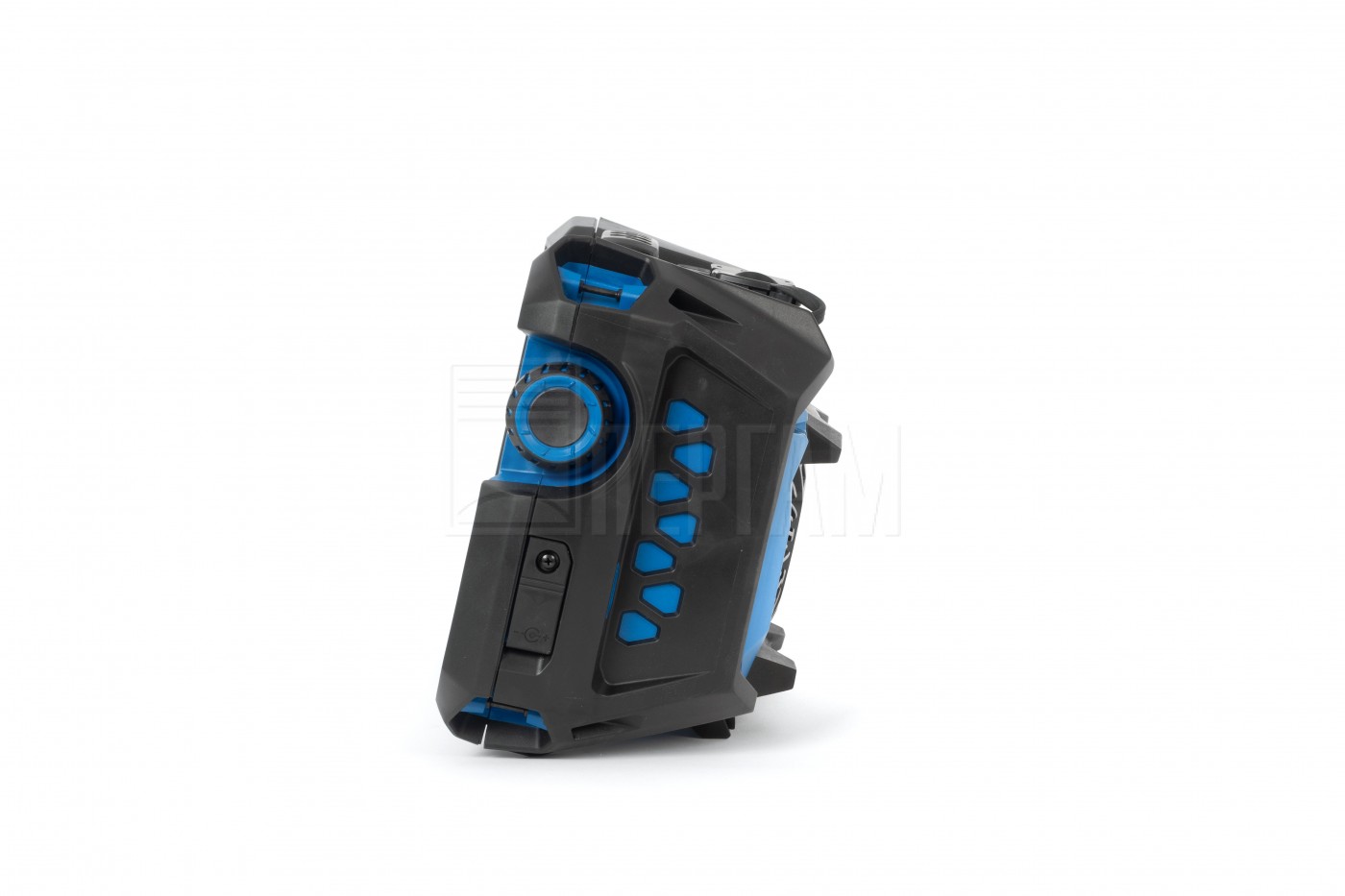

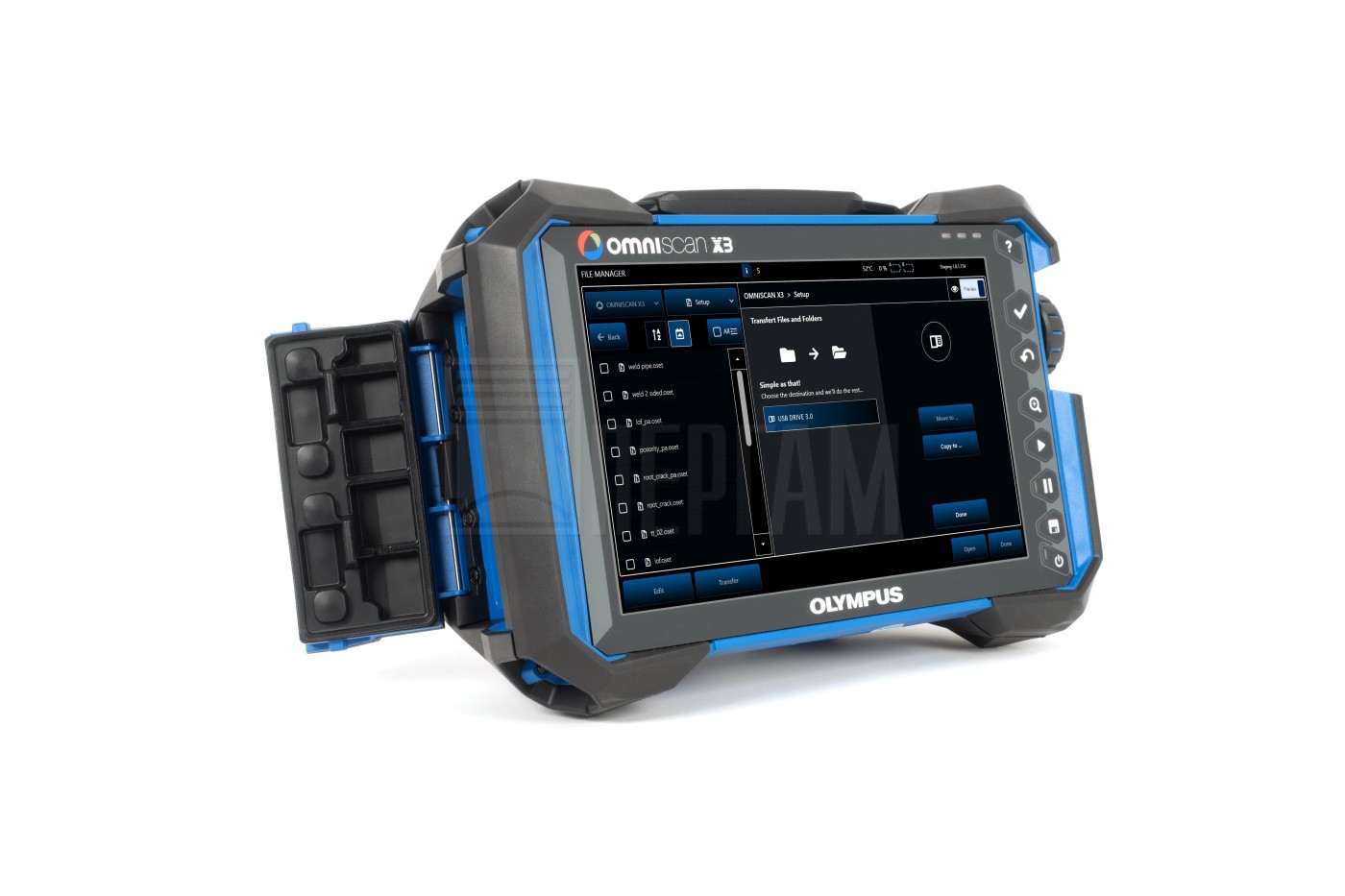

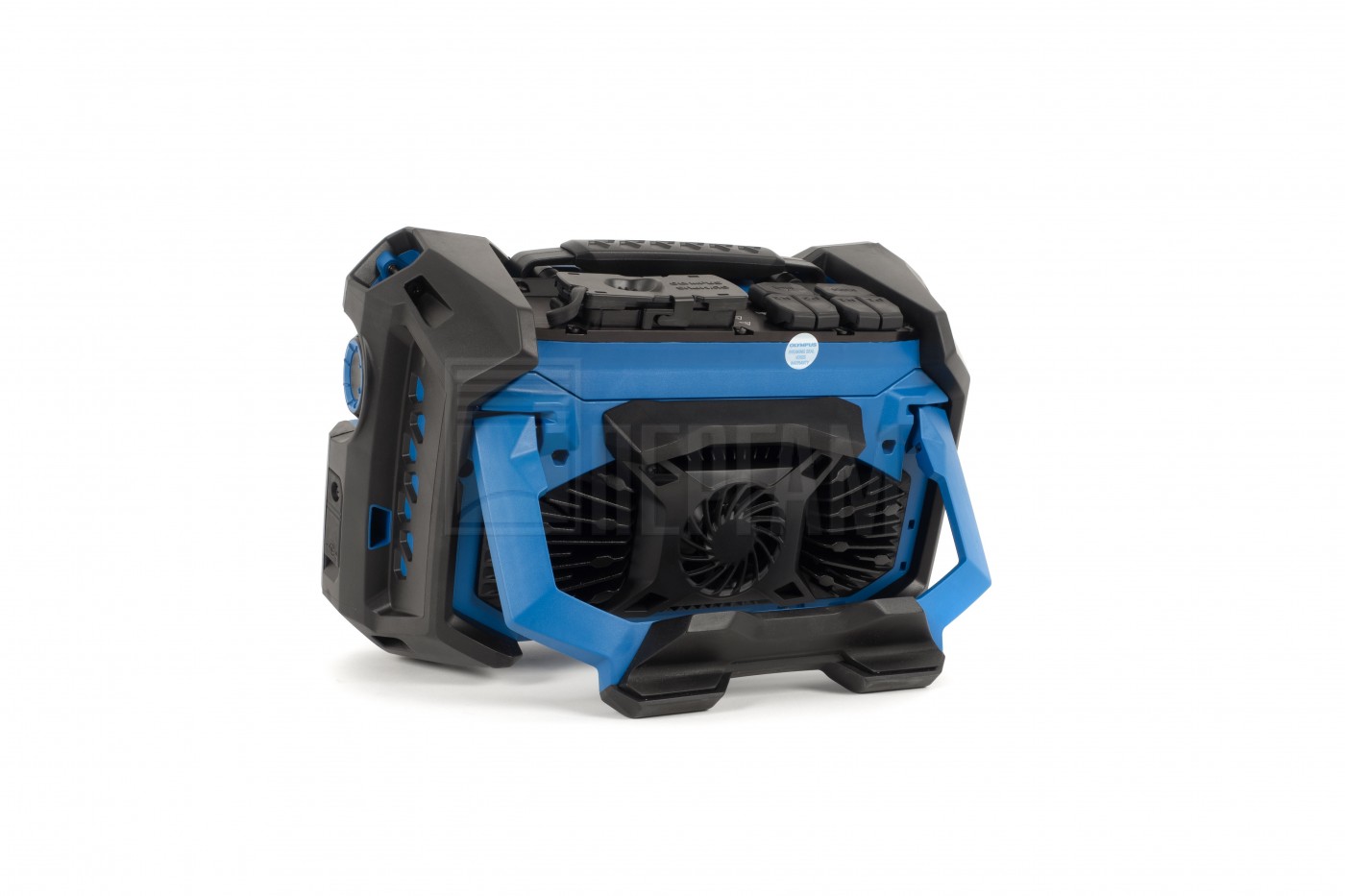

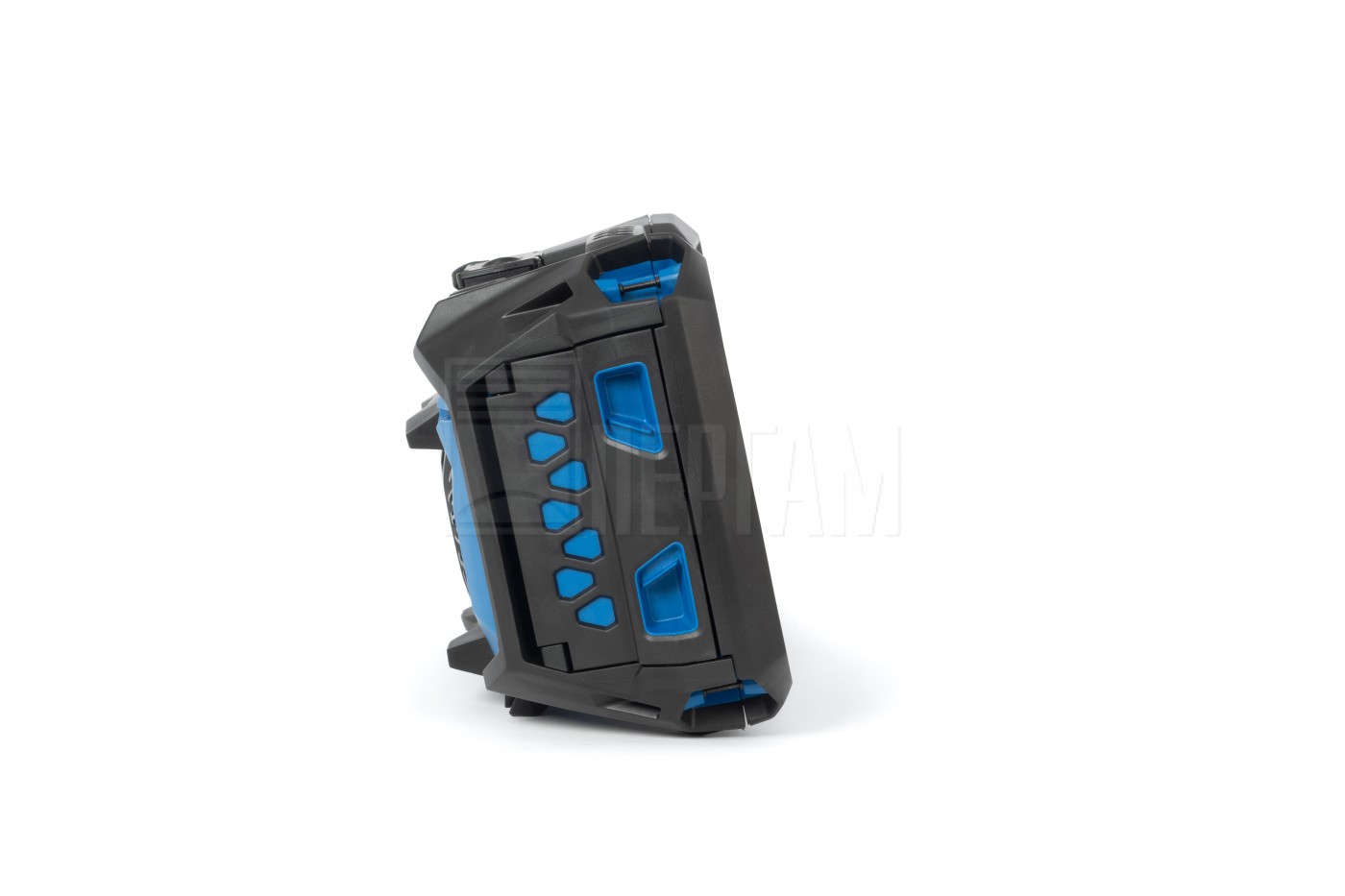

Дефектоскоп OmniScan X3
описание в pdf

Новый дефектоскоп на фазированных решетках

  • Поддержка всех промышленных сканеров и ФР ПЭП OLYMPUS;
  • Варианты конфигурации: 16:128PR, 16:128PR, 32:128PR;
  • GPS, Wi-Fi, USB 3.0, HDMI;
  • Резистивный сенсорный дисплей 10,6”, 1280×768;
  • Углы просмотра: по горизонтали: от –85° до 85, по вертикали: от –85° до 85°;
  • Степень защиты IP65 (полная защита от проникновения пыли и струй воды со всех направлений;
  • Устойчивость к ударам;
  • Устойчивость к падению MIL-STD-810G;
  • Аккумулятор — 2шт (Li-Ion);
  • Габариты: 330×215×142мм;
  • Вес: 5,7 кг;
  • 1024 закона фокусировки;
  • Цифровой вход — 6 шт, TTL;
  • Цифровой выход — 5 шт, TTL;
  • Разъемы УЗ — 4 (2 канала);
  • FMC/TFM до 1 млн.точек (1024×1024);
  • Напряжение импульса 115 В / 340 В (ФР/УЗ);
  • ЧЗИ 12 кГц;
  • Высота A-скана до 800%;
  • Макс. число точек данных A-скана до 16 384;
  • Емкость жесткого диска 8 ГБ DDR (RAM); 64 ГБ SSD;
  • Максимальный размер файла 25 Гб;
  • Усреднение в режиме реального времени ФР: 2, 4, 8, 16; УЗ: 2, 4, 8, 16, 32, 64;
  • Фильтры ФР: 3 низкочастотных, 6 полосовых и 4 высокочастотных;
  • Фильтры УЗ: 3 низкочастотных, 6 полосовых и 4 высокочастотных;
  • Тип сканирования: однократный, линейный, секторный, комбинированный и TFM;
  • Параллельный многорежимный TFM – да.

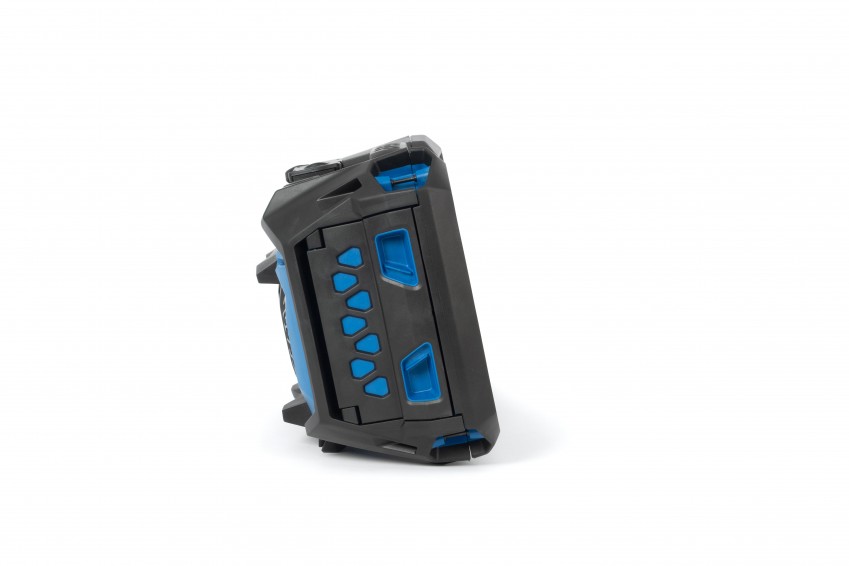

Дефектоскоп, опережающий время

Omniscan X3 – ультразвуковой дефектоскоп на фазированных решетках с поддержкой TFM/FMC методов. Это яркий представитель дефектоскопов нового поколения с большим количеством функций и опций.

В Omniscan X3 есть GPS-модуль и возможность передачи данных по беспроводной сети Wi-Fi. Ударопрочный корпус защищён от влаги и пыли. Дефектоскоп позволяет находить дефекты практически моментально. Впечатляющая визуализация дефектов.

Особенности дефектоскопа Omniscan X3

OmniScan X3 – мощный, надёжный и портативный дефектоскоп на фазированных решетках с инновационными технологиями. Поставляется в трёх модификация: модель 32:128PR, TFM 64-элемента, доступны 16:64PR и 16:128PR. Есть режим TOFD, два УЗ-канала (UT), восемь групп лучей. Прибор совместим с существующими преобразователями и сканерами. Новинка получила GPS-модуль и Wi-Fi, теперь вы всегда будете знать где и какой дефект обнаружен и сможете отправить коллегам результаты сканирования прямо с места обследования. Частота дискретизации увеличилась до 12кГц. Настройка и калибровка OmniScan X3 занимают вдвое меньше времени, чем у MX2. Увеличился размер записываемого файла данных. Теперь он составляет 25 Гб вместо 300 Мб.

У нового дефектоскопа масса применений: диагностика сварных швов, проверка целостности труб, коррозионно-стойких сплавов, коррозионный мониторинг, контроль высокотемпературного водородного растрескивания, выявление ступенчатого растрескивания, контроль композиционных материалов и многое другое.

Визуализация небольших, трудно обнаруживаемых дефектов

Метод абсолютной фокусировки TFM

Методы фокусировки TFM-FMC

  • TFM – метод абсолютной фокусировки;

  • FMC – полный захват матрицы.

Дефектоскоп OmniScan X3 получил улучшенную технологию ФР, поддержку TFM (метод общей фокусировки) и FMC (метод полноматричного захвата), оба метода дополняют друг друга, упрощают ультразвуковой контроль с помощью фазированных решеток. Преимущество – повышенная чёткость живого изображения на экране дефектоскопа, меньше артефактов, соответственно, лучше результат обследования. Это позволяет находить даже самые незначительные дефекты. Достигается это за счёт комбинации отдельных колебаний, связанных с реконструкцией TFM.

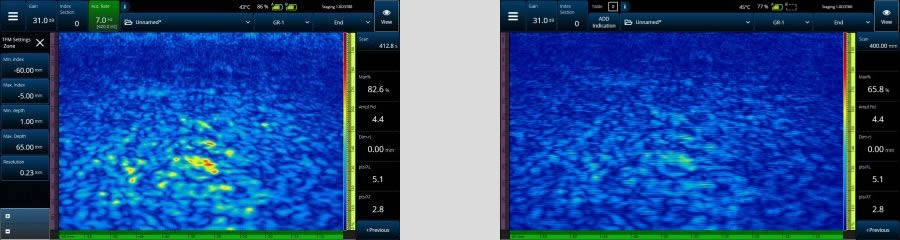

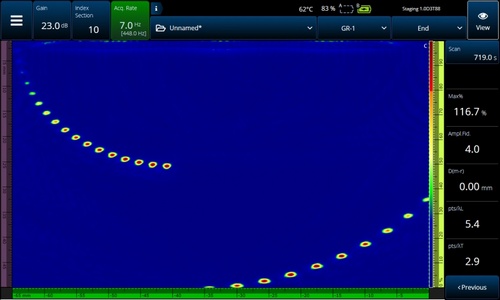

Наглядное преимущество инновационной функции TFM

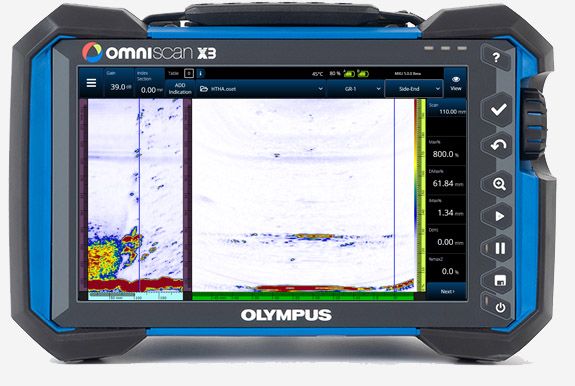

Преимущество «огибающей» в OmniScan X3 – она позволяет легко выявлять мельчайшие дефекты, например, высокотемпературное водородное растрескивание (HTHA). Вы получаете чёткие и яркие изображения высокого разрешения. Сигналы от найденных дефектов отчётливо видны на фоне шумов. На примере показано выявление HTHA-дефектов с огибающей (слева) и без огибающей (справа).



Наглядное преимущество функции TFM

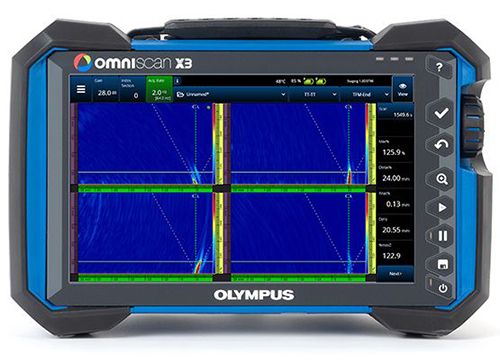

До четырех режимов TFM

Легко определяет незначительные дефекты

До четырёх режимов TFM одновременно – позволяет генерировать изображения с разных ракурсов. Эта информация позволяет точнее выявлять дефекты с незначительной ориентацией и определять их глубину.

Совмещение методов полной и абсолютной фокусировки используется для улучшения ультразвуковой визуализации фазированных решеток. Очевидным преимуществом этой технологии в OmniScan X3 является то, насколько легко он обнаруживает очень мелкие дефекты, такие как трещины или коррозию в результате высокотемпературного водородного воздействия (HTHA).

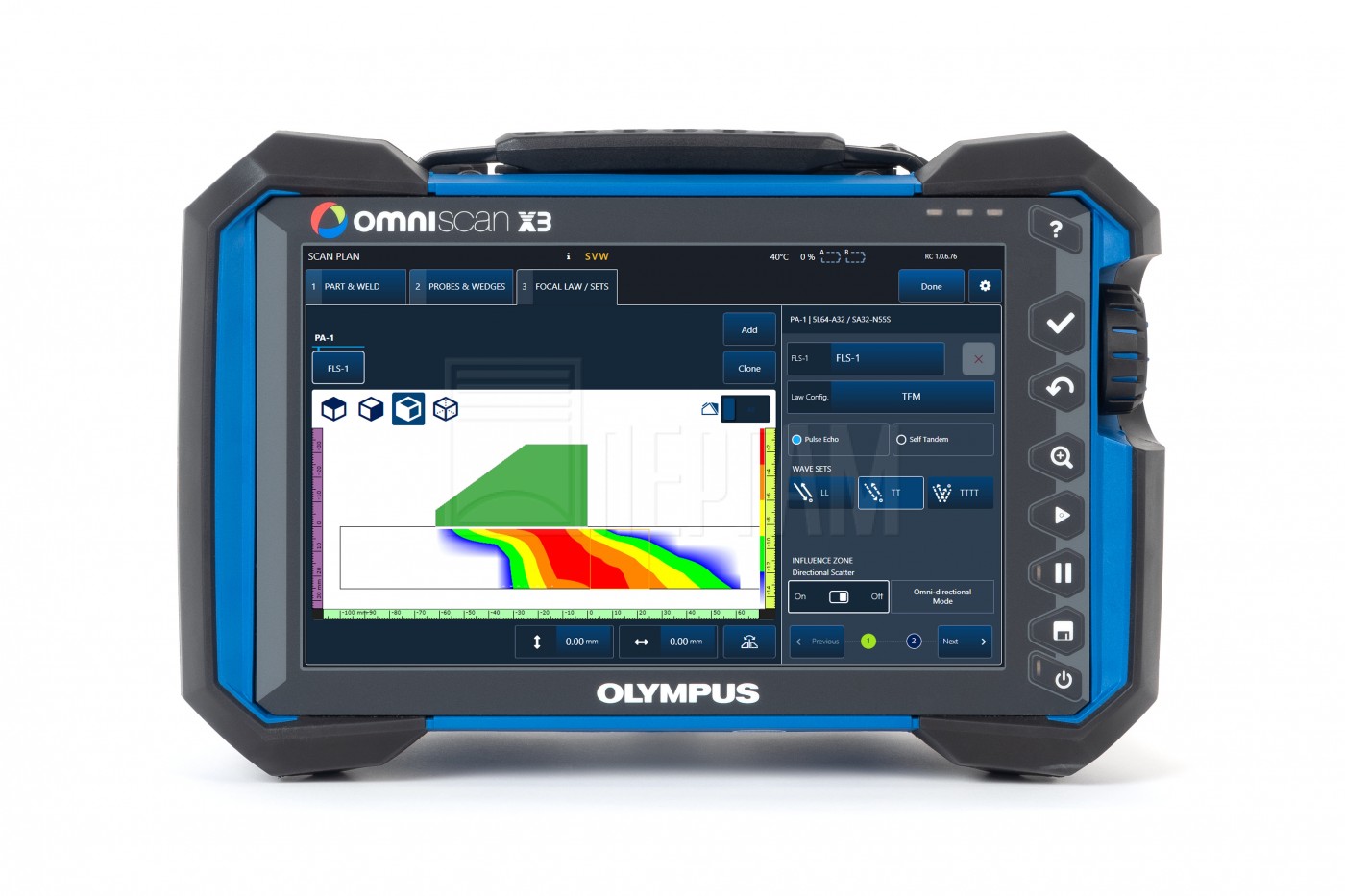

Улучшенный интерфейс и калибровка

В X3 сохранился привычный интерфейс OmniScan, уменьшено количество шагов для настройки и анализа данных. Меню калибровки отслеживает сигналы на высокой скорости. Построение плана сканирования до начала контроля и быстрая калибровка позволяют настраивать дефектоскоп за считанные минуты, снижает риск ошибок.

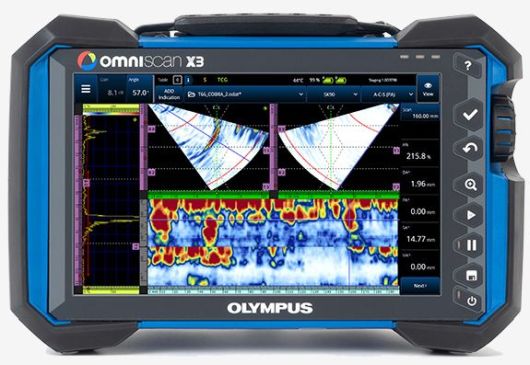

OmniScan X3 быстрее

В OmniScan X3 много инновационных инструментов

  • OmniScan X3 в два раза быстрее, чем OmniScan MX2;
  • Улучшенная калибровки активной фазированной антенной решетки;
  • Диапазон высокой амплитуды сигнала на А-скане 800% уменьшает необходимость повторного сканирования;
  • Встроенная поддержка зондов DLA и DMA для быстрого обнаружения точечной коррозии.

Дефектоскоп OmniScan X3 содержит множество инновационных инструментов моделирования и визуализации, которые позволяют проверять и подтверждать результаты обследования на месте. TFM и FMC помогают легче понять положение и ориентацию дефекта в детали.

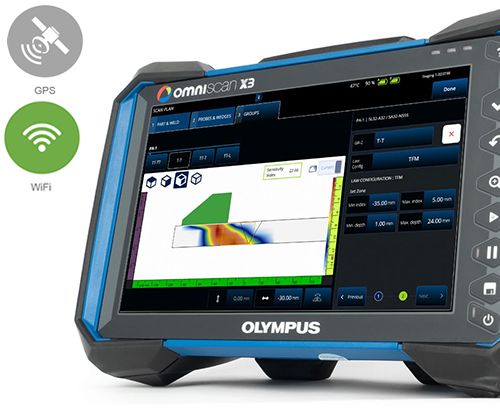

Wi-Fi и GPS модуль

Есть Wi-Fi и GPS модуль

В OmniScan X3 есть Wi-Fi и GPS. Теперь можно отслеживать прибор на местности, устанавливать его геолокацию по трассе газопровода, например. А с помощью Wi-Fi можно легко скачать новую прошивку из Olympus Scientific Cloud или передать данные о проведённом обследовании на смартфон или планшет коллегам для подтверждения и совместного обсуждения найденных дефектов.

Большой размер файла для быстрой передачи данных и непрерывного сканирования
Размер файла в 25 ГБ позволяет за один раз охватить площадь до 13 м2 и выполнить сканирование по всей окружности трубы большого диаметра.

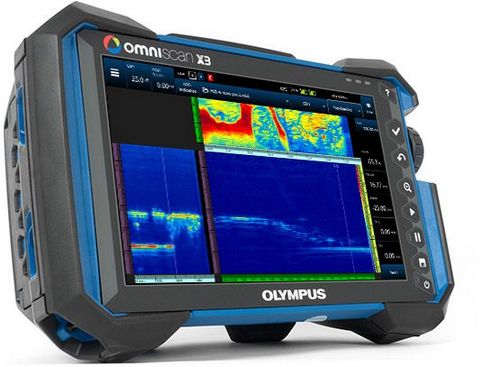

Мощные инструменты визуализации

Оптимальные чувствительность и разрешение

Метод общей фокусировки TFM с использованием апертур до 64 элементов обеспечивает четкую визуализацию дефектов, которые в иных условиях сложно определить. Сбор кодированных данных TFM предоставляет детальные изображения дефектов (сверху, сбоку, с противоположного конца) для геометрически правильной визуализации.

Обнаружение трудновыявляемых дефектов, таких как:

  • Питтинг (точечная коррозия)
  • Связанная коррозия
  • Межкристаллитное растрескивание
  • Ступенчатое растрескивание

Мощные инструменты визуализации

Мощные инструменты визуализации

Интуитивное представление данных

Представление данных в виде A-, B-, C- и D-сканов в ходе двухкоординатного (XY) сканирования позволяет быстро обнаружить дефекты.

Измерение питтинговой коррозии в тонких материалах

Поддержка преобразователей Dual Linear Array позволяет получать данные с лучшим приповерхностным разрешением.






Видео: сравнение дефектоскопов Omniscan X3 и A1550 IntroVisor

Технические характеристики Дефектоскоп OmniScan X3

Технические характеристики

Тип

Многорежимный мультигрупповой ультразвуковой дефектоскоп
Размеры (Ш × В × Г) 335 x 221 x 151 мм
Вес 5,7 кг (с батареей)
Емкость жесткого диска Внутренний SSD (64 ГБ), расширяемый с помощью USB-накопителя
Запоминающие устройства Карты памяти SDHC™ и SDXC™ или стандартные USB-устройства
Макс. размер файла 25 ГБ
GPS Да (если не указано иное для некоторых регионов)
Сигнализации 3
Беспроводное соединение Да (ключ USB приобретается отдельно)
Разъемы PA (ФР) 1 разъем
Разъемы UT (УЗ) 4 (2 канала P/R) для 32:128PR и 16:128PR; 16:64PR имеет те же разъемы, но только один активный УЗ-канал (P1/R1)
Сертификаты ISO 18563-1:2015
EN12668-1:2010
Дисплей
Тип TFT LCD с резистивным сенсорным дисплеем
Размер 269 мм
Разрешение 1280 × 768 пикселей
Кол-во цветов 16 миллионов
Углы просмотра По горизонтали: от –85° до 85°
По вертикали: от –85° до 85°
Порты ввода/вывода
USB 2.0 2 порта (один скрыт за батареей)
USB 3.0 1 порт
Видео-выход Выход HDMI
Карта памяти Порт SDHC
Средство коммуникации Ethernet
Линии ввода/вывода
Кодировщик по 2 осям (квадратура или по час. стрелке), возможность подключ. 3-го кодировщика
Цифровой вход 6 цифровых входов, TTL
Цифровой выход 5 цифровых входов, TTL
Выключатель устройства сбора данных Через конфигурацию цифрового входа
Линия выходной мощности 5 В номин., 1 A (с защитой от короткого замыкания) и 12 В на выходе при 1 A
Внешний источник постоянного тока
Напряжение на входе DC-IN 15–18 В пост. тока (мин. 50 Вт)
Разъем Круглый; 2,5 мм диаметр контакта, центральный позитивный
Батарея
Тип Литий-ионная батарея
Емкость 93 Вт-ч
Кол-во батарей 2
Время работы 5 часов с использ. 2 батарей (с возможностью «горячей замены»)
Конфигурация PA/UT (УЗ/ФР)
Битовая глубина 16 бит
Макс. ЧЗИ 12 кГц
Частота
Эффективная частота дискретизации До 100 МГц
Дисплей
Частота обновления A-скан: 60 Гц; S-скан: 20–30 Гц
Огибающая (функция построения огибающей) Да: скорректированный по объему S-скан (30 Гц)
Высота A-скана До 800%
Синхронизация
По внутреннему таймеру от 1 Гц до 10 кГц
Внешние синхроимпульсы Да
По кодировщику На двух осях: от 1 до 65 536 меток

Характеристики данных

Обработка сигналов
Макс. число точек данных A-скана До 16 384
Усреднение в режиме реального времени PA: 2, 4, 8, 16
UT: 2, 4, 8, 16, 32, 64
Детектирование РЧ, полная волна, полуволна +, полуволна-
Фильтры Канал PA (ФР): 3 низкочастотных, 6 полосовых и 4 высокочастотных фильтра
Канал UT (УЗ): 8 низкочастотных, 6 полосовых и 4 высокочастотных фильтра (3 низкочастотных фильтра, если сконфиг. в TOFD)
Фильтрация видео Сглаживание (скорректировано по диапазону частот ПЭП)
Программируемая ВРЧ
Количество точек 32: одна кривая ВРЧ на канал для законов фокусировки
Диапазон PA (стандарт): 40 дБ на шаг 0,1 дБ
PA (расшир.): 65 дБ на шаг 0,1 дБ
UT: 100 дБ на шаг 0,1 дБ
Максимальное нарастание PA (стандарт): 40 дБ/10 нс
PA (расшир.): 0,1 дБ/10 нс
UT: 40 дБ/10 нс

Акустические характеристики

Генератор Канал PA (ФР) Каналы UT (УЗ)
Напряжение 40 В, 80 В и 115 В 85 В, 155 В и 295 В
Длительность импульса Настр. от 30 до 500 нс, разрешение 2,5 нс. Настраивается от 30 до 1 000 нс, разрешение 2,5 нс.
Время спада < 10 нс < 10 нс
Форма импульса Отрицат. прямоугольный импульс Отрицат. прямоугольный импульс
Выходное сопротивление 28 Ω в режиме импульс-эхо
24 Ω в режиме Р-С
< 30 Ω
Приемник Канал PA (ФР) Каналы UT (УЗ)
Диапазон усиления 0–80 дБ макс. входной сигнал; 550 мВр-р (полная высота экрана) 0–120 дБ макс. входной сигнал; 34,5 Вр-р (полная высота экрана)
Входное полное сопротивление 57 Ω ± 10% при 9 МГц в режиме импульс-эхо
100 Ω ± 10% при 9 МГц в режиме Р-С
50 Ω в режиме импульс-эхо
50 Ω в режиме генератор-приемник
Полоса пропускания системы от 0,5 до 18 МГц от 0,25 до 28 МГц
Формирование луча Канал PA (ФР) Каналы UT (УЗ)
Тип сканирования Однократный, линейный, секторный, комбинированный и TFM -
Максимальная апертура OMNIX3-PATFM1664PR = 16 элементов
OMNIX3-PATFM16128PR = 16 элементов
OMNIX3-PATFM32128PR = 32 элемента
-
Кол-во принимающих элементов OMNIX3-PATFM1664PR = 64 принимающих элемента
OMNIX3-PATFM16128PR = 128 принимающих элементов
OMNIX3-PATFM32128PR = 128 принимающих элементов
-
Кол-во законов фокусировки До 1024 -
Диапазон задержки передачи 0–10 мкс с шагом 2,5 нс -
Диапазон задержки приема 0–6,4 мкс с шагом 2,5 нс -

TFM/FMC

Поддерживаемые режимы Импульс-эхо : L-L, TT и TT-TT
Самотандем: LL-L, TT-T, TT-L, TL-T, LT-T и TL-L
Кол-во групп До 4 одновременных групп TFM
Максимальная апертура OMNIX3-PATFM1664PR = Расширенная апертура 32 элемента
OMNIX3-PATFM166128PR = Расширенная апертура 32 элемента
OMNIX3-PATFM32128PR = Расширенная апертура 64 элемента
Разрешение изображения До 1024 × 1024 (1 M точек) для каждой группы TFM
Огибающая TFM в реальном времени Да

Условия эксплуатации

Степень защиты корпуса IP65: полная защита от проникновения пыли и струй воды со всех направлений (сопло диам. 6,3 мм)
Устойчивость к ударам Устойчивость к падению MIL-STD-810G
Назначение Для работы внутри помещения и снаружи
Высота над уровнем моря До 2 000 м
Диапазон рабочих температур от 0 °C до 45 °C
Температура хранения от −20 °C до 60 °C (с батареей внутри)
от −20 °C до 70 °C (без батареи)
