Фиброскопы Olympus

Гибкие эндоскопические системы - фиброскопы от Olympus
Артикул: 21839
Снят с производства
Гарантия производителя:
12 месяцев
Фиброскопы Olympus
описание в pdf

Фиброскопы

Гибкие фиброскопы применяются для осмотра труднодоступных зон, для доступа в которые необходимо пройти несколько изгибов, либо в тех случаях, когда расстояние до объекта превышает максимальную длину жестких бороскопов. Фиброскопы — эндоскопы с гибкой рабочей частью, использующие передачу изображения с объектива в окуляр по стекловолоконному жгуту «с регулярной укладкой волокон». Дополнительные жгуты с нерегулярной укладкой волокон, также проходящие внутри рабочей части, используются для передачи подсветки в зону осмотра от наружного источника света. Фиброскопы могут использоваться совместно с видеокамерой или цифровой фотокамерой для документирования (записи) эндоскопических изображений.

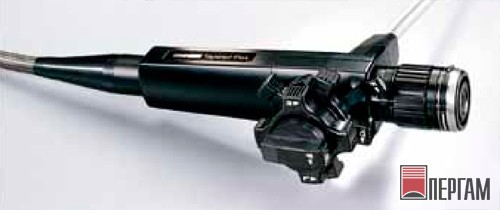

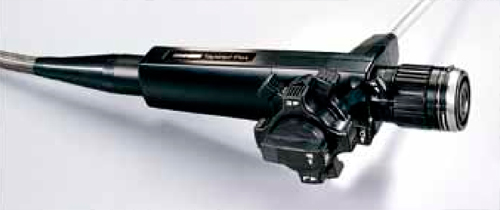

Фиброскопы стандартные

Максимальное качество изображений достигается стандартными фиброскопами с диаметром 6,0 мм; 8,4 мм и 11,3 мм при длине до 3,0 м. Все модели оснащены сменными адаптерами, реализована возможность поворота в четырех направлениях.

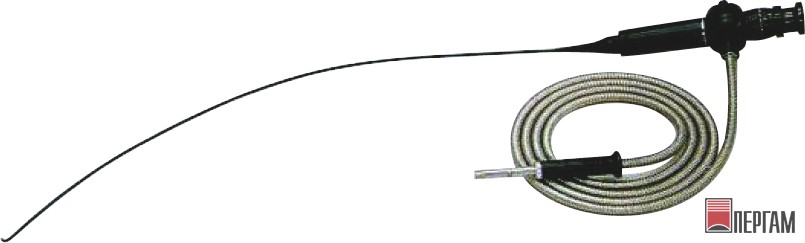

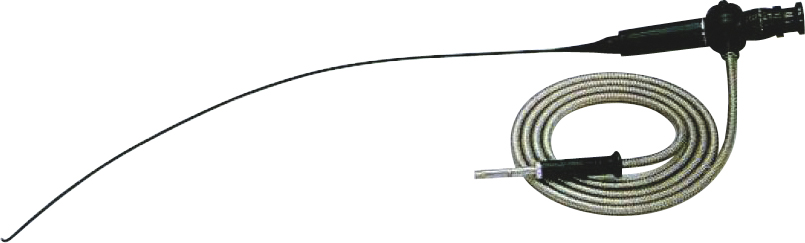

Фиброскопы малого диаметра

Приборы с более тонкой, чем у стандартных, рабочей частью. Фирмой Olympus выпускаются особо тонкие фиброскопы с диаметрами 0,64 мм, 2,4 мм и 4,1 мм и длинами до 1,5 м (при длинах более полутора метров такие приборы теряют продольную устойчивость). Все приборы имеют внутри рабочей части информационные волоконно-оптические жгуты высокого разрешения, с регулярной укладкой, а также отдельные волоконно-оптические жгуты для передачи подсветки. Для обеспечения прочности и износоустойчивости, во всех тонких фиброскопах использовано специальное прочное полимерное покрытие рабочей части. Кроме того, фиброскопы с наружным диаметром 2,4 мм и 4,1 мм дистанционно управляемы в двух направлениях. Рабочие части моделей диаметра 4,1 мм имеют переменную жесткость по длине «Tapered Flex» для обеспечения продольной устойчивости при введении. Это означает, что по мере удаления от рукояти, гибкость рабочей части приборов IF4D5 несколько увеличивается и достигает максимума на дистальном конце прибора. Все приборы имеют диоптрийную регулировку и позволяют людям с дефектами зрения работать без очков.

Возможности

Сменные оптические объективы (адаптеры)

В оптических системах используется фиксированный фокус, но в каждом отдельном случае требуется различная глубина поля и направление обзора. По этой причине все стандартные модели фиброскопов оснащены сменными оптическими объективами. Доступны конфигурации прямого и бокового обзора — просто выберите адаптер, наиболее соответствующий текущему приложению. Более того, диоптрийная регулировка позволяет настроить резкость изображения в зависимости от зрения оператора.

Видимый размер изображения

Размер изображения у фиброскопов Olympus — наибольший среди существующих фиброскопов. За счет использованной высококачественной оптики, изображение может быть увеличено без потери яркости и разрешающей способности.

Переменная жесткость

В большинстве моделей фиброскопов Olympus используется запатентованная технология распределения жесткости на изгиб (Tapered Flex), благодаря которой прибор идеально подходит для контроля труб с несколькими изгибами. Рабочая часть имеет разную жесткость — жесткое исполнение у блока управления и более гибкая дистальная часть. Это обеспечивает легкость введения и прохождения изгибов при сохранении высокой управляемости в процессе контроля. На все модели фиброскопов, в которых использована данная технология, нанесен следующий логотип:

Четырехслойная рабочая часть

Конструкция рабочей части прибора (части инструмента, вводимой в зону контроля) должна решать две задачи — обеспечивать прочность и надежность при одновременном сохранении гибкости фиброскопа. Компания Olympus создала новый дизайн рабочей части, состоящей из 4 отдельных слоев и обеспечивающей защиту внутренних компонентов, а так же химическую стойкость.

Управление в четырех плоскостях

Во всех моделях реализована возможность управления дистальным концом в четырех плоскостях, что облегчает введение фиброскопа, а так же обеспечивает его подвижность и охват всей исследуемой зоны.

Технические характеристики Фиброскопы Olympus

Технические характеристики стандартных фиброскопов

  IF6C5X1 IF8C5 IF11C5
Диаметр проходного сечения ø 6,0 мм ø 8,4 мм ø 11,3 мм
Длина рабочей части 800 мм IF6C5X1-8
1000 мм   IF8C5-10 IF11C5-10
1300 мм IF6C5X1-13
1500 мм   IF8C5-15
2000 мм IF6C5X1-20 IF8C5-20 IF11C5-20
3000 мм IF6C5X1-30 IF8C5-30 IF11C5-30
Длина дистальной части 13,7 мм 21,9 мм 25,5 мм
Угол поля зрения, ° Переменный за счет сменных дополнительных сменных адаптеров
Направление обзора Прямое или боковое (обеспечивается за счет дополнительных адаптеров)
Глубина резкости (фиксированный фокус) Переменный диапазон глубин резкости за счет сменных адаптеров
Подсветка Встроенное оптоволокно
Направления изгиба, величина угла отклонения Вверх-вниз 120°, вправо-влево 120°
Длина жгута подсветки 2000 мм

Технические характеристики фиброскопов малого диаметра

IF6PD4 IF2D5 IF4D5 IF4S5
Диаметр проходного сечения ø 0,64 мм ø 2,4 мм ø 4,1 мм ø 4,1 мм
Длина рабочей части 490 мм IF6PD4-6
600 мм   IF2D5-6
700 мм     IF4D5-7 IF4S5-7
990 мм IF6PD4-11
1,170 мм   IF2D5-12
1,500 мм     IF4D5-15 IF4S5-15
Длина дистальной части - 6,0 мм 8,5 мм 11,3 мм
Угол поля зрения 58° 75° 65° 60°
Направление обзора Прямой обзор Боковой обзор
Глубина резкости (фиксированный фокус) от 1 до 50 мм от 2 до 50 мм от 5 до 60 мм от 4 до 40 мм
Подсветка Оптическая система
Направления изгиба, величина угла отклонения - Вверх-вниз 120°
Длина жгута подсветки 2000 мм 2200 мм 2000 мм
