Servomex

Газоанализатор ServoPro 4100

Промышленный газоанализатор для установок разделения воздуха
Артикул: 22875
Поставка прекращена
Рекомендуемая замена
Сертификат Госреестр РФ
№ 53156-13

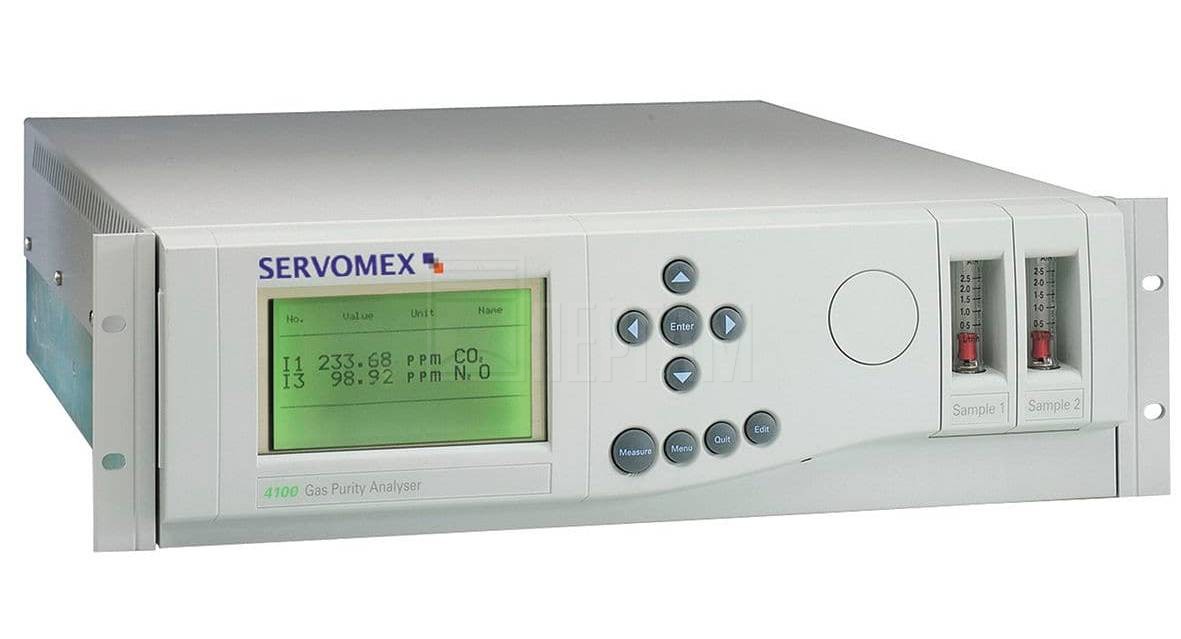

Газоанализатор ServoPro 4100
описание в pdf

Промышленный анализатор чистоты газов

Газоанализатор ServoPro 4100 предназначен для непрерывного контроля технологических процессов, связанных с разделением воздуха, определяет в газовой пробе CO и CH4. Внесён в Госреестр средств измерений, интервал между поверками один год. Одновременно измеряет один или два компонента, зависит от установленной измерительной ячейки. Анализатор чистоты газов специально разработан для нужд управления и контроля качества продукции газоперерабатывающих предприятий и других отраслей промышленности.

Газоанализатор имеет четыре аналитических канала с возможностью оснащения парамагнитным, циркониевым сенсорами, ИК-детектором или ячейкой с технологией корреляционного поглощения. Используется в негорючих промышленных газовых потоках, измеряет объёмную долю оксида углерода и метана в невзрывоопасных газовых смесях.

Области применения

  • Контроль технологических процессов ВРУ
  • Анализ чистоты продуктов разделения воздуха

Модификации газоанализаторов

  • 4100 для применения на воздухоразделительных установках;
  • 4200 для анализа газов, содержащих горючие компоненты, кроме водорода и ацетилена;
  • 4210 для анализа водородо- или ацетиленосодержащих газов;
  • 4900 для мониторинга состава выбросов.

Особенности

  • Одновременное измерение до четырех газовых потоков
  • Разрешение FDA (Управление по контролю за продуктами и медикаментами США) для медицинского кислорода и азота
  • Соответствие Европейским нормам фармакопеи
  • Простая и быстрая настройка, используя интуитивно- понятное меню на ЖКД
  • Техническое обслуживание небольшого объема
  • Высокостабильные и надежные датчики
  • Цифровая связь: RS232/RS485, протокол Modbus™
  • Разрешение FM/CSA для использования в качестве оборудования управления технологическими процессами

Назначение анализатора

Анализатор Сервомекс серии 4100 является многоканальным стационарным прибором непрерывного действия. Предназначен в первую очередь, для применения на установках разделения воздуха, для экомониторинга выбросов и иных применений. Анализатор рассчитан на эксплуатацию в условиях современного предприятия и отличается надежностью, простотой в эксплуатации и неприхотливостью в обслуживании. Для управления анализатором используется встроенный микропроцессор, пользователь конфигурирует рабочие параметры по условиям технологического процесса.

Опции и аксессуары:

Ячейки для анализируемого газа

В анализатор может устанавливаться до четырех независимых ячеек, в непрерывном режиме измеряющих содержание различных компонентов газа: кислорода O2, оксида углерода CO, диоксида углерода CO2 и метана CH4 на процентном и следовом уровне, окиси азота NO, закиси азота N2O и двуокиси серы SO2 на следовом уровне. Ячейки для измерения концентрации кислорода могут быть выполнены по парамагнитной, либо циркониевой технологии, в ячейках для определения прочих компонент применена фотометрическая (с электронной модуляцией, либо корреляционная) технология.

Компенсация давления

C парамагнитной ячейкой повышенной точности устанавливается датчик давления, который повышает точность определения содержания кислорода в анализируемом газе.

Flow/pressure driven

В зависимости от конструкции устройства подготовки пробы, на участке газового тракта, расположенного между входным фитингом анализатора и входом измерительной ячейки, могут быть установлены различные пневматические элементы. Если устройство подготовки пробы обеспечивает регулировку расхода пробы, то следует использовать ячейки типа «flow driven». В этом случае пневматические элементы газового тракта обеспечивают стабилизацию давления на входе ячейки. Если же устройство подготовки пробы обеспечивает регулировку давления, то следует использовать ячейки типа «pressure driven» (в этом случае обеспечивается постоянство расхода пробы через ячейку). От постоянства расхода и давления зависит стабильность показаний анализатора. В большинстве случаев проще и выгоднее регулировать расход пробы через ячейку, поэтому по умолчанию анализаторы серии 4000 комплектуются ячейками типа «flow driven».

Встроенные ротаметры

Для визуального контроля расхода через установленные ячейки можно заказать установку на анализатор одного или двух ротаметров. Выбор такой опции возможен только для анализаторов серий 4100, 4200 и 4900.

Встроенные реле расхода

Для сигнализации отсутствия расхода через ячейки анализатора можно установить реле расхода в один или два потока. Выбор такой опции возможен только для анализаторов серий 4100, 4200 и 4900.

Автоматическая калибровка

Данный набор опций позволяет автоматизировать подачу калибровочных газов, которая требуется для периодической коррекции нулевого и/или максимального измеряемого каждой ячейкой значения. В базовой комплектации анализатор можно настроить для подачи управляющих сигналов через реле (см. раздел 2.10). В качестве опции возможна установка в анализатор встроенных электромагнитных клапанов. Также возможно установить в анализатор плату с двумя дополнительными контактами реле, специально предназначенными для управления внешними электромагнитными клапанами калибровочных газов.

Платы выходов

В стандартном исполнении все анализаторы серии 4000 оснащаются двумя аналоговыми выходами по току (мА) и тремя парами контактов реле. Аналоговые выходы могут конфигурироваться пользователем. Пользователь может ставить в соответствие контактам реле любую комбинацию сообщений о концентрации, сообщений о неисправности или текущей калибровке. По заказу возможна установка дополнительных плат выходов, которые имеют 3 (или 6, или 9) дополнительных релейных выхода и 2 (или 4, или 6) дополнительных аналоговых выхода.

Фотометрическая технология измерения

Работа всех ячеек анализатора, кроме определяющих содержание кислорода, основана на фотометрической технологии. Фотометрическая технология используется для измерения концентрации многих компонентов газовых смесей и некоторых жидких сред. Технология основана на уникальности спектра поглощения для каждого вещества. При прохождении светового пучка через газ или жидкость излучение на определенных длинах волн поглощается эффективнее, чем в остальной части спектра. Следовательно, после прохождения излучения через кювету с газом или жидкостью, интенсивность излучения на определенных длинах волн снижается. Отношение интенсивностей позволяет определить содержание компонента в газовой смеси.

Технические характеристики Газоанализатор ServoPro 4100

Технические характеристики

Метрологические характеристики
Измеряемые компоненты Оксид углерода CO на процентном и следовом уровнях, метан CH4 на следовом уровне.
Диапазон измерения Оксид углерода CO

0…10 %

0…500 млн−1

Метан CH4

0…500 млн−1

Погрешность измерения Зависит от измеряемого компонента, см. раздел 1.3.1 руководства по эксплуатации
Требования к пробе
Давление 14…56 кПа
Температура +5…40 °C
Степень фильтрации мкм
Расход Зависит от измеряемого компонента, см. раздел 1.3.2 руководства по эксплуатации
Интеграция с системой управления
Аналоговые вход и выходы 4…20 мА (один вход и по два выхода на каждый измеряемый компонент)
Релейные выходы Три реле концентрации или состояния
Цифровой порт RS-485 или RS-232 (выбирается оператором)
Подвод и сброс пробы
См. раздел 2.6.2 руководства по эксплуатации
Корпус и питание
Габаритные размеры Габариты газоанализаторов
Питание 220 В, 50 Гц
Масса не более 28 кг
Температура эксплуатации 5…45 °C
Класс защиты корпуса IP20
Относительная влажность в помещении 90 %
