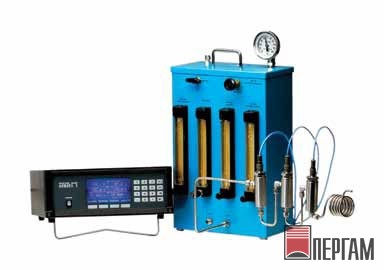

Система калибровки влагомеров Panametrics MG101

Система калибровки влагомеров для получения точных воспроизводимых значений
Артикул: 22038
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев

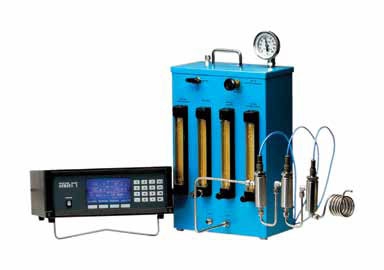

Система калибровки влагомеров MG101
описание в pdf

Система калибровки влагомеров - генератор влажного газа

MG101 - система калибровки влагомеров предназначена для получения точных и воспроизводимых значений содержания водяных паров в потоке газа. Установка основана, по существу, на получении состояния точки росы/замерзания с широким диапазоном регулирования и имеют погрешность ±1 %.

Система MG101 основана на методе разбавления газов. Сухой газ, поступающий в систему, разделяется на два потока. Газ в одном из них насыщается парами воды при известной температуре, а другой - при этом остается сухим (см. схемы газовых потоков). Затем оба потока смешиваются. Насыщенный водяными парами газ разбавляется определенным количеством сухого газа для получения смеси газ/водяной пар с необходимым содержанием влаги.

Первая стадия разбавления используется для получения газа с известным содержанием влаги в диапазоне температур точки росы/замерзания в пределах от -42°С до значения на 10°С меньшего, чем температура окружающей среды. Вторая стадия разбавления используется для получения газа с известным содержанием влаги в диапазоне температур точки росы/замерзания от -75°С до значения на 10°С меньшего, чем температура окружающей среды. Если температура, соответствующая точке замерзания, лежит в области сухого газа то содержание водяных паров в поступающем газе должно быть незначительным по сравнению с конечной концентрацией заданной смеси (1 % или менее).

Система MG101 может быть использована для градуировки или различных видов калибровки датчиков влажности на основе оксида алюминия фирмы Panametrics. Кроме того, с её помощью могут быть решены различные задачи, требующие получения точных и воспроизводимых значений содержания влаги в газах. Так как система MG101 не потребляет электроэнергии в процессе работы, то она является взрывобезопасной.

Технические характеристики Система калибровки влагомеров MG101

Технические характеристики

Диапазон температур точки росы/замерзания

MG101: от -75°С до значения на 10°С меньшего, чем температура окружающей среды (эквивалентно, 1,2 ppm и 12,120 ppm в газах при давлении 1 атм. и температуре окружающей среды 20°С)

Абсолютная погрешность

±1°С по температуре точки росы/замерзания

Требования к входящему газу

Содержание влаги не должно превышать 1 % от заданного значения концентрации смеси

Расход

9,2 л/мин, максимум

Давление

от 379,2 до 413,7 кПа

Давление на выходе

  • От давления окружающей среды до 68?9 кПа, регулируемое

Электропитание

  • Не требуется

Размеры (ширина х высота х толщина)

  • 304,8 х 457,2 х 152,4 мм

Вес нетто

  • 11,3 кг

Входные и выходные соединения

  • Штуцер 1/4 дюйма
