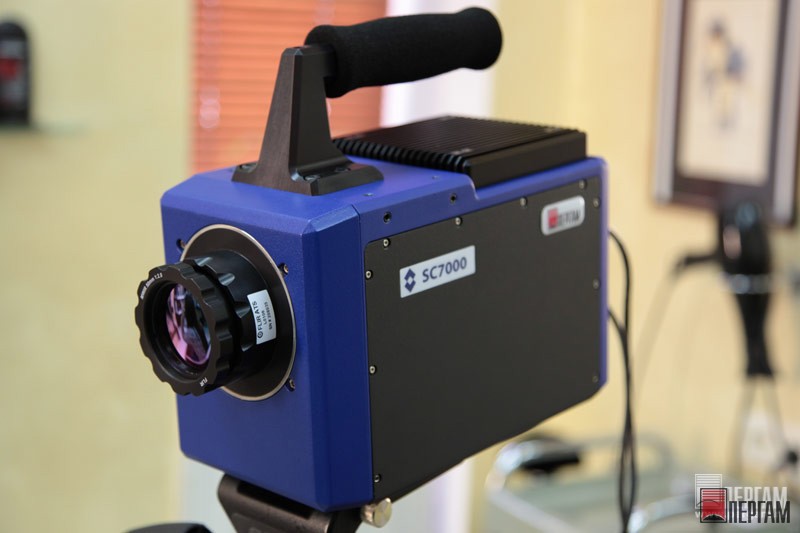

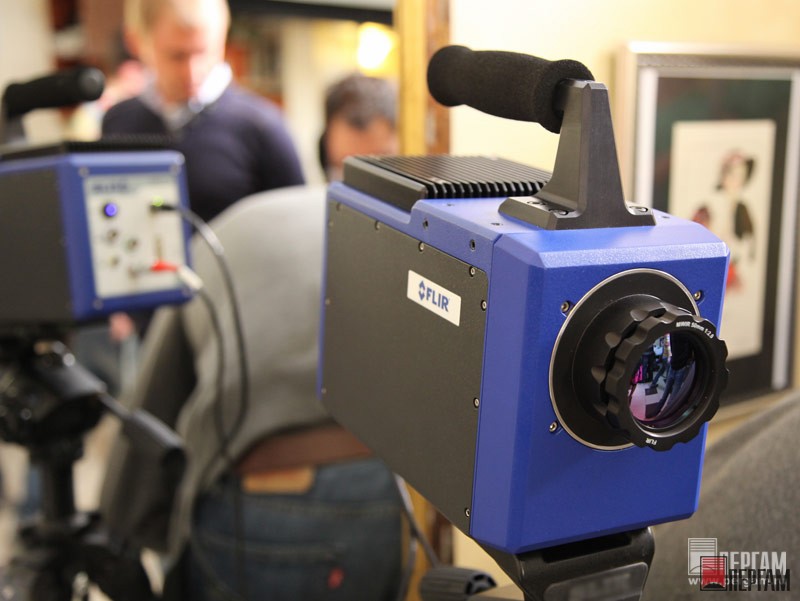

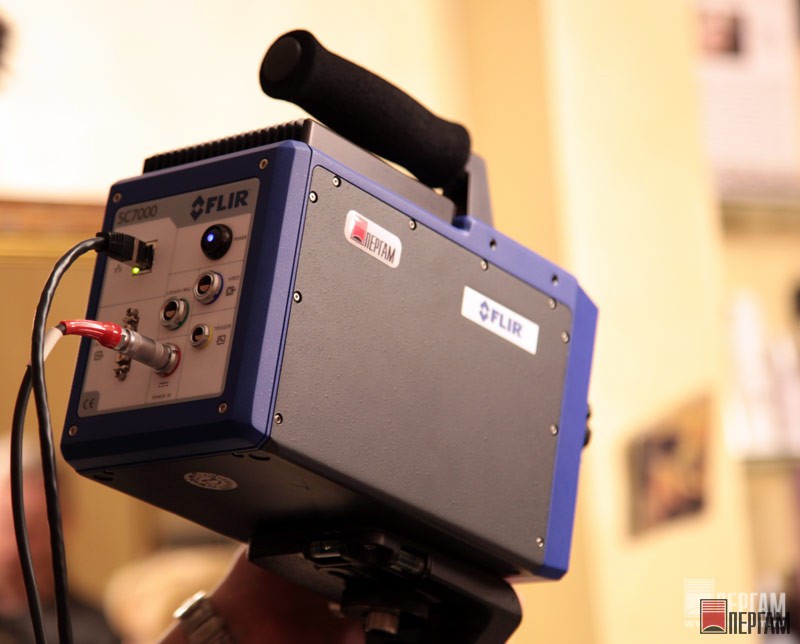

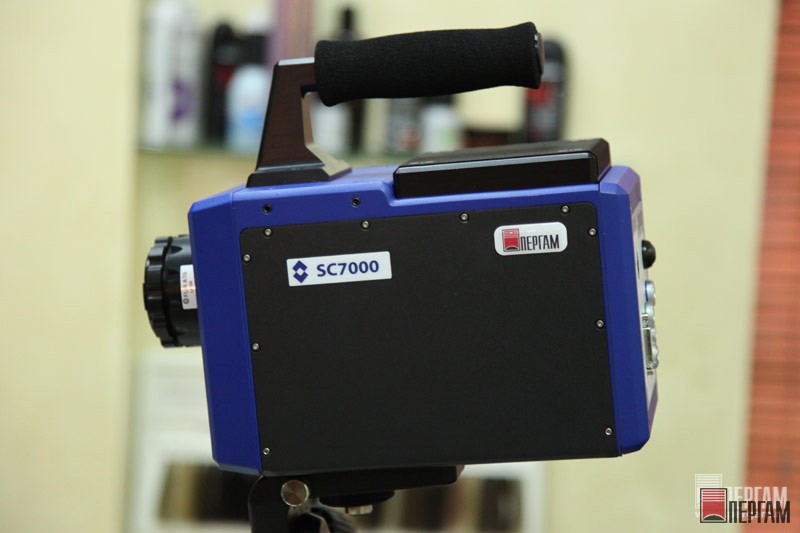

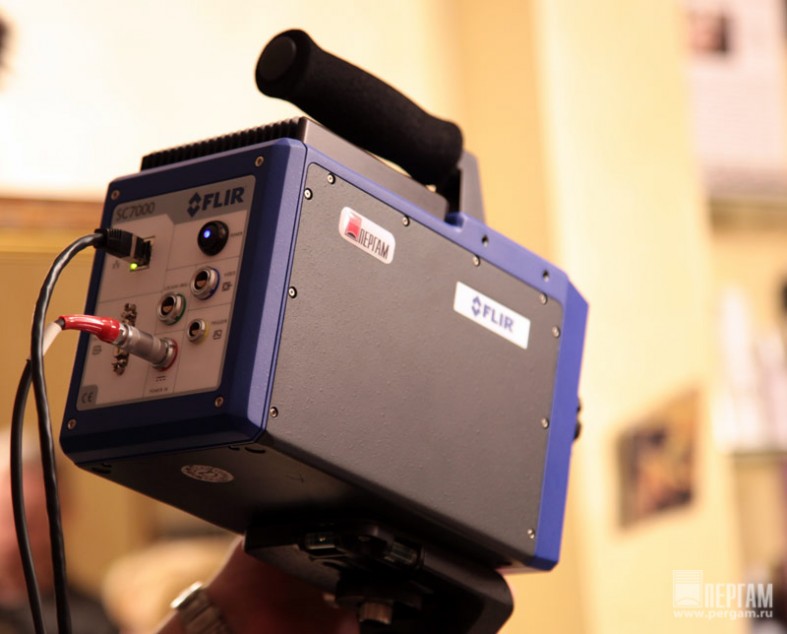

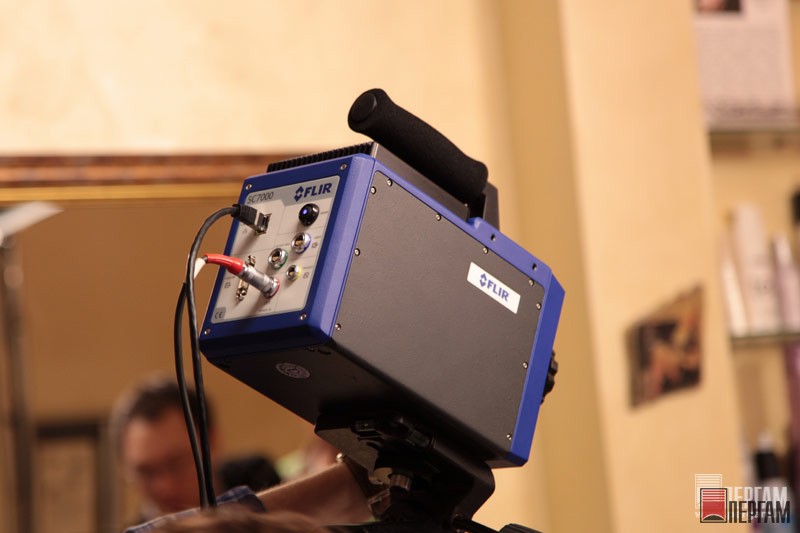

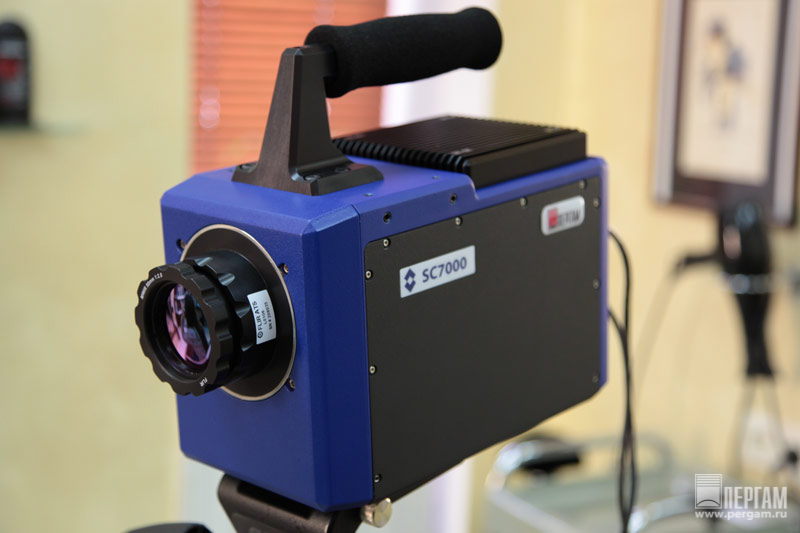

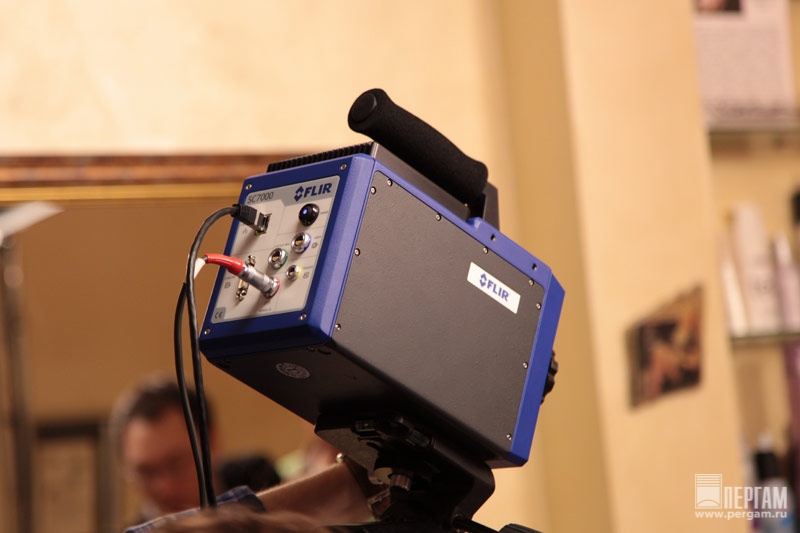

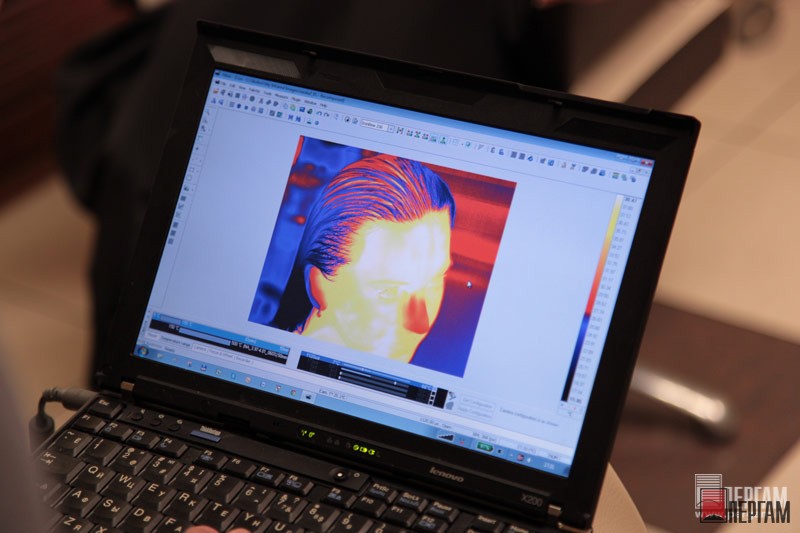

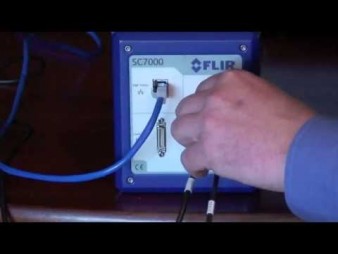

Тепловизор FLIR SC7000-series

Тепловизор работающий в широком динамическом диапазоне
Артикул: 21866
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
FLIR SC7000-series
описание в pdf

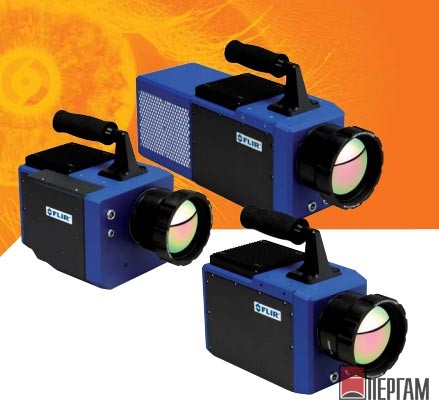

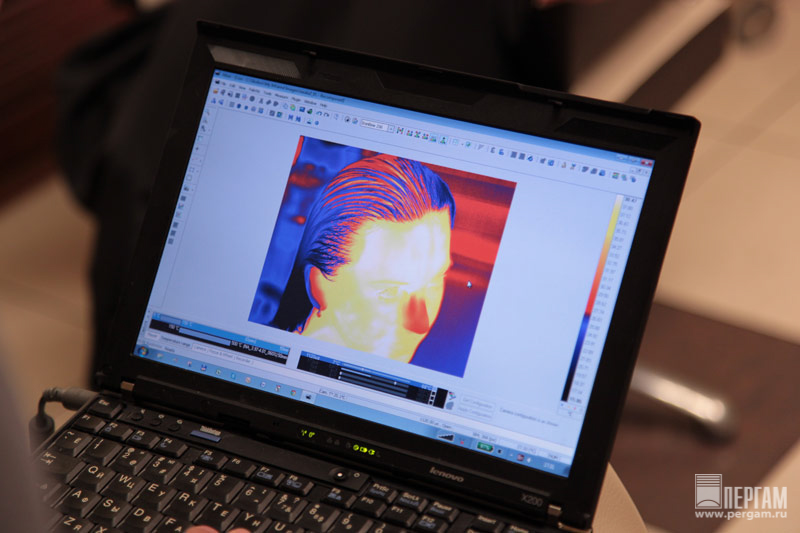

Камеры FLIR серии SC7000 – универсальные тепловизоры с максимальной чувствительностью, точностью, пространственным разрешением и скоростью работы.
Тепловизоры серии SC7000 специально разработаны для научных и промышленных исследований,а также компаний интеграторов, которым необходим универсальный тепловизор с максимальной чувствительностью, точностью, пространственным разрешением и скоростью работы по разумной цене. FLIR SC7000 – первый тепловизор, оснащенный технологиями CNUC™ и Hypercal™, позволяющими не выполнять коррекцию неоднородности и работать в широком динамическом диапазоне.
Выбор детекторов Компания FLIR предлагает большой выбор средневолновых и длинноволновых детекторов для камер серии SC7000 для любых задач спектрального и полиспектрального анализа.
Сменные объективы Полная универсальность в выборе оптики в зависимости от задачи.
Сверхвысокая частота кадров в многооконном режиме В зависимости от модели и детектора, тепловизор FLIR SC7000 снимать с частотой кадров до 62 кГц. Многооконный режим позволяет выводить определенный фрагмент изображения в отдельное окно с повышенной частотой кадров. Размер и положение дополнительных окон можно выбирать в произвольном порядке с помощью ПО тепловизора.
Съемная диск-кассета фильтров Тепловизоры FLIR SC7000 оснащены в стандартной комплектации моторизованной 4х- позиционной кассетой-диском фильтров. Благодаря этому возможно отображение изображений в очень узком диапазоне электромагнитного спектра.

Тепловизоры серии SC7000 Orion

Тепловизоры FLIR SC7000 серии Orion – это многоспектральные устройства, способные выдавать тепловые изображения с частотой видео в коротковолновой, средневолновой и длинноволновой областях ИК-спектра. Тепловое излучение изучаемого объекта фиксируется объективом, специально спроектированным таким образом, чтобы минимизировать искажения во всем инфракрасном спектре.

Технические характеристики FLIR SC7000-series

Технические характеристики разных моделей серии SC7000

SC7210-7500/ SC7300 SC7300L/SC7900VL SC7600-7650/SC7700 SC7750L/SC7790VL
Создание изображений
Спектральный диапазон MW (средние волны) LW (длинные волны) MW (средние волны) LW (длинные волны)
Тип детектора InSb / MCT MCT InSb / MCT MCT
Разрешение 320x256 320x256 640x512 640x512
Шаг датчика 30 мкм 30 мкм 15 мкм 16 мкм
Спектральный диапазон 1,5 - 5,1 мкм для InSb (BB)
3,7 - 4,8 мкм для MCT
- 9,3 мкм дляSC7300L
- 11,5 pm для SC7900VL
1,5 - 5,1 мкм 8,0 - 9,4 мкм для SC7750L
8,0-11,5 мкм для SC7790VL
Измерения
Чувствительность, эквивалентная шуму (NETD) <20mK для InSb / <25mK для MCT   <20mK / <25mK   <20mK / <25mK   <30mK / <37mK
Стандартный температурный диапазон от 5°C до 300°C для InSb
от 5°C до 150°C для MCT
от 5°C до 150°C от 5°C до 300°C для InSb
от 5°C до 150°C для MCT
5°C до 80°C
Опциональный температурный диапазон от -20°C до 300°C / от -20°C до 150°C
от 5°C до 1500°C / от 5°C до 500°C
до 2500°C / до 1500°C
до 3000°C (for InSb only)
от -20°C до 150°C
от 5°C до 150°C
до 1500°C
от -20°C до 300°C / от -20°C до 150°C
от 5°C до 1500°C / от 5°C до 150°C
до 2500°C / до 1500°C
до 3000°C
для SC7700 : от -20°C до 250°C / от 5°C до 150°C , до 1500°C
от -20°C до 80°C (до -80°C для SC7900VL)
от 5°C до 80°C
от 80°C до 300°C
от 300°C до 1100°C
Частота полных кадров       InSb: 190 Гц - 380 Гц в полнокадровом режиме,
до 3 кГц - 39,8 кГц в оконном режиме съемки

MCT: 230 Гц в полнокадровом режиме,
до 25 кГц в оконном режиме съемки
230 Гц в полнокадровом режиме, до 23 кГц в оконном режиме съемки     InSb: 100 Гц в полнокадровом режиме
до 3,425 кГц в оконном режиме съемки

MCT: 115 Гц в полнокадровом режиме
до 3,0 кГц в оконном режиме съемки
115 Гц в полнокадровом режиме до 62 кГц в оконном режиме
Интерфейсы
Вывод цифровых данных GigE, Camera Link GigE, Camera Link GigE, Camera Link GigE, Camera Link
Управление и контроль GigE, Camera Link GigE, Camera Link GigE, Camera Link GigE, Camera Link
Оконный режим съемки Произвольного размера и расположения (фиксированная для SC7210) Произвольного размера и расположения Произвольного размера и расположения Произвольного размера и расположения
Апертура f/3.0 для InSb и f/2.0 for MCT f/2.0 SC7600 f/3.0 - SC7650 f/2.5 - SC7700 f/3.0 f/2.0
Спектральные фильтры Моторизованный 4-позиционный диск-кассета. Сменные фильтры Моторизованный 4-позиционный диск- кассета. Сменные фильтры Моторизованный 4-позиционный диск- кассета. Сменные фильтры. Нет в наличии фильтров для SC7650E (только DACH) Моторизованный 4-позиционный диск- кассета. Сменные фильтры
Оптика
Доступные объективы         12 мм - 44°x 36° (кроме SWB)
25 мм - 22°x 17°
27 мм - 20°x 16° в SWB
50 мм - 11°x 8,8°
100 мм - 5,5°x 4,4°
200 мм - 2,75°x 2,2°
Приближение x1 - 9,6x7,7 мм (кроме SWB)
Приближение x3 - 3,2x2,6 мм (кроме SWB)
Приближение x1 - 9,6x7,7 мм WD 300 мм (кроме SWB)
12 мм - 44°x 36°
25 мм - 22°x 17°
50 мм - 11°x 8,8°
100 мм - 5,5°x 4,4°
200 мм - 2,75°x 2,2°
Приближение x1 - 9,6x7,7 мм
Приближение x3 - 3,2x2,6 мм
12 мм - 44°x 36° (кроме SWB
) 25 мм - 22°x 17°
27 мм - 20°x 16° в SWB
50 мм - 11°x 8,8°
100 мм - 5,5°x 4,4°
200 мм - 2,75°x 2,2°
Приближение x1 - 9,6x7,7 мм (кроме SWB)
Приближение x3 - 3,2x2,6 мм (кроме SWB)
Приближение x1 - 9,6x7,7 мм
WD 300 мм (кроме SWB)
25 мм - 23,6°x 18,1°
50 мм - 11,7°x 9,4°
100 мм - 5,9°x 4,7°

Создание изображений
Динамический диапазон 14 бит, 16 бит с DRX
Калибровка камеры по температуре Да
Компенсация изменения внешних условий Да
Точность температурных измерений ±1% or ±1°C
Hypercal™ / CNUC™ Functionality Да
Интерфейсы
Вывод аналогового сигнала Да
Аналоговое видео Композитное или S-Video
Опции
Моторизованная фокусировка Опционально - Совместима с ==>
SWB : 27 мм/50 мм
MW : 12 мм/25 мм/50 мм/x1/x1WD30
LW : 12 мм/25 мм/50 мм/100 мм/1x
Автофокус Опционально
Встроенный временной модуль IRIG-B Опционально
Внешний запуск Да
ПО
Поддержка SDK Да
Совместимость с Lab View Да
Совместимость с Matlab Да

Технические характеристики серии SC7000 ORION

ORION 7200-7500 / 7900VL ORION 7600
Создание изображений
Тип датчика InSb / MCT InSb
Разрешение 320x256 640x512
Шаг датчика 30 pm 15 pm
Спектральный диапазон 1,5 - 5,1 pm для InSb (BB) 1,5 - 5,1 pm для InSb (BB)
7,7 - 11,5 pm для SC7900VL
Измерения
Чувствительность, эквивалентная шуму (NETD) <20mK для InSb / <25mK для MCT <20mK
Стандартный диапазон калибровки камеры 5 °C до 300 °C для InSb 5 Тдо 150 °C для MCT от 5 °C до 300 °C для InSb
Опциональный диапазон калибровки камеры
  • от -20 °C t до 300 °C / от -20 °C до 150 °C
  • от 5 °C до 1500 °C / от 5 °C до 150 °C
  • до 2500 °C / до 1,500 °C
  • до 3000 °C (только для InSb)
  • от -20°C до 300 °C
  • от 5°C до 1500 °C
  • до 2500 °C
  • до 3000°C
Частота кадров
  • InSb: 170 Гц - 380 Гц в полнокадровом режиме
  • до 11 kHz - 31,8 KHz в оконном режиме съемки
  • MCT: 230 Гц в полнокадровом режиме
  • до 25 kHz в оконном режиме съемки
  • 400 Гц - ограничение для модели ORION
  • InSb: 100 Гц в полнокадровом режиме
  • до 3,425 kHz в оконном режиме съемки
  • 400 Гц - ограничение для модели ORION
Оптика
Доступные объективы                             SWB SWB
  • 27 мм - 20°x 16°
  • 50 мм - 11°x 8,8°
  • 100 мм - 5,5°x 4,4°
  • 200 мм - 2,75°x 2,2°
  • 12 мм - 44°x 36°
  • 27 мм - 22°x 17°
  • 50 мм - 11°x 8,8°
  • 100 мм - 5,5°x 4,4°
  • 200 мм - 2,75°x 2,2°

MWB & LWB
  • 12 мм - 44°x 36°
  • 25 мм - 22°x 17°
  • 50 мм - 11°x 8,8°
  • 100 мм - 5,5°x 4,4°
  • 200 мм - 2,75°x 2,2°
  • Приближение x1 - 9,6x7,7 мм
  • Приближение x3 - 3,2x2,6 мм
  • Приближение x1 - 9,6x7,7 мм рабочая дистанция 300 мм
(не для LWB)
Параметры визуализации
Диапазон волн MW и LW
Динамический диапазон 14 бит, 16 бит с DRX
Температурная калибровка камеры Да
Компенсация окружающей среды Да
Точность температурных измерений ± 1% или ± 1°C
Hypercal / CNUC Да
Интерфейсы
Аналоговый вход Да
Аналоговое видео Композитное или S-Video
Вывод цифровых данных GigE, Camera Link
Управление и контроль GigE, Camera Link
Оконный режим съемки Выбираемые размер и положение дополнительных окон
Индекс диафрагмы f/3,0 для InSb и f/2,0 для MCT
Диск-кассета спектральных фильтров 8 кассет-дисков синхронизированных с FPA. Максимум 400 Гц.
Опции
Моторизованная фокусировка Опционально
Автофокус Опционально
Встроенный временной интерфейс IRIG-B Опционально
Возможность внешнего запуска Да
ПО
Поддержка SDK Да
Совместимость с Lab View Да
Совместимость с Matlab Да

Характеристики SC7000 серии NIR / VNIR

SC7100-N SC7100-VN
Создание изображений
Тип датчика InGaAs VisGaAs
Спектральный диапазон 0,9-1,7 мкм 0,4-1,7 мкм
Разрешение 320x256 320x256
Шаг датчика 30 мкм 30 мкм
Создание подокон пользовательское: до 48x8 пользовательское: до 48x8
Частота кадров 340 Гц 340 Гц
Частота кадров в режиме окна До 15 кГц До 15 кГц
Время накопления заряда от 400 нс до 999 мс (шаг 200 нс) от 400 нс до 999 мс (шаг 200 нс)
Охлаждение детектора Special 2-stage TEC switchable (1 or 2 TEC operation)
Температура в фокальной плоскости До -5°C with special 2-stage TEC operation
Оптика
Оптический интерфейс C-Mount. Съемная панель для пользовательских оптических систем
Измерения
NEI (Noise Equivalent Irradiance) <2,10 ph/sec/cm2
Диапазон калибровочных температур от 400°C до 3000°C в однодиапазонных или расширенном режиме
Точность измерений температур <1%
Кассета-диск для спектральных фильтров 4 слота - 1" диаметра фильтры до 2,2 мм толщиной
Интерфейсы
Аналоговое видео PAL или NTSC, S-Video & Composite
Цифровое видео CAMLINK / Giga-Ethernet
Внешний Input/Output LVTTL (3,3 В) - Ultra Low Jitter
IRIG-B 3 Vpp / 1 кГц carrier / 3:1 modulation ratio
Lock-In Встроенный - для синхронного детектирования
Входной аналоговый сигнал Для корреляции данных на внешние устройства (от -5 до +5 В)
Физические спецификации
Размер (ДxШxВ) без объектива [мм] 253x130x168
Вес (без объектива) 4,8 кг
Интервал рабочих температур -20°C / +50°C
Устойчивость к ударам Во включенном состоянии 25G, IEC 68-2-29
Устойчивость к вибрации Во включенном состоянии 2G, IEC 68-2-6
Входное напряжение 12 VDC
Потребление 25W (single TEC) / 60W (double TEC)
Оптика Поле зрения
  1. 6 мм F/1,4
  2. 12 мм F/1,4
  3. 16 мм F/1,4
  4. 25 мм F/1,6
  5. 35 мм F/1,6
  6. 50 мм F/2,0
  7. 75 мм F/2,5
  8. 100 мм F/2,8
  9. 500 мм f/8
  10. 1000 мм f/10
  1. 77° x 65°
  2. 44° x 35°
  3. 33° x 27°
  4. 22°x 17°
  5. 16°x13°
  6. 11° x 9°
  7. 7° x 6°
  8. 5° x 4°
  9. 1,1° x 0,9°
  10. 0,55° x 0,44°

Сменные объективы

MWIR (2.5 – 5мкм):
Фокусное Расстояние Индекс диафрагмы Поле зрения Номер детали
12 мм f/2 44° x 36° L0315
50 мм f/2 11° x 8.8° L0106
100 мм f/2 5.5° x 4.4° L0118
200 мм f/2 2.75° x 2.2° L0804
Приближение x1 f/2 9.6 x 7.7 мм L0120
Приближениеx3 f/2 3.2 x 2.6 мм L0120E
Приближение x1 f/3 рабочая дистанция 30 см 9.6 x 7.7 мм L0905
LWIR / VLWIR (8-12мкм)
Фокусное расстояние Индекс диафрагмы Поле зрения Номер детали
12 мм* f/2 44° x 36° L0306V
25 мм f/2 22° x 17° L0324V
50 мм f/2 11° x 8.8° L0302V
100 мм f/2 5.5° x 4.4° L0201V
200 мм* f/2 2.75° x 2.2° L0113TV
Приближениеx1* f/2 9.6 x 7.7 мм L0215
Приближениеx3* f/2 3.2 x 2.6 мм L0215E
*Только для моделей SC7300L / SC7900VL
Broadband (1.5-5мкм)
Фокусное расстояние Индекс диафрагмы Поле зрения Номер детали
27 мм f/3 20° x 16° L0709T
50 мм f/3 11° x 8° L0608T
100 мм f/3 5.5° x 4.4° L0604T
200 мм f/3 2.75° x 2.2° L0701
