Radiodetection

Radiodetection PCM+

Cистема контроля коррозии изоляции трубопроводов
Артикул: 21726
Снят с производства
В наличии на складе,
самовывоз
Гарантия производителя:
24 месяца
Radiodetection PCM+
описание в pdf

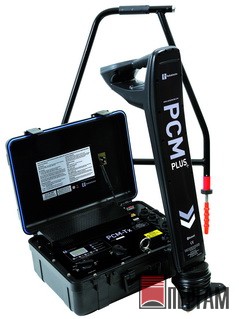

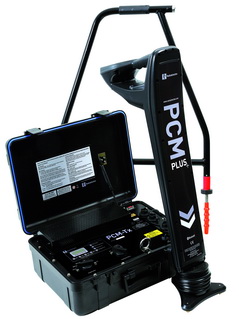

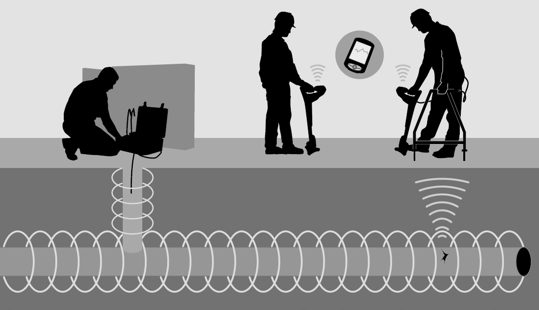

Система PCM+ состоит из портативного генератора и ручного приемника. Генератор соединен со станцией катодной защиты, подающей специальный сигнал "почти" постоянного тока в трубопровод. Приемник определяет этот особый сигнал на расстоянии до 30 км, идентифицируя положение и глубину залегания трубы.

После определения положения трубы, техник может составить карту утечек тока по трубе, отобразить амплитуды сигнала и направление, которые позволяют быстро идентифицировать дефекты покрытия.

После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки может быть точно установлено положение и глубина залегания повреждения в пределах 1 м.

Система PCM+ позволяет легко и точно локализовать и картографировать трубопровод даже в таких областях, где имеется контакт с другими металлическими конструкциями, электрические помехи или области с массовым скоплением коммуникаций. При этом система обеспечивает одновременное измерение наводимого тока и градиента напряжения переменного тока.

Это позволяет исключить необходимость работ оператора по установке "диапазонов тока" и ручных вычислений для определения токов катодной защиты вдоль трубы, которые обычно требуют прямого подключения.

Каждый раз, когда система PCM+ выполняет картографирование в любом из режимов, а также при сохранении и отображении информации на дисплее приемника, все полученные данные могут быть отправлены через Bluetooth® в РС или в дополнительный "карманный" компьютер (с GPS) и отображены в различном графическом формате для выполнения быстрого анализа.

Система PCM+ и ее дополнительное оборудование – точный, быстродействующий и надежный инструмент для картографирования токов систем катодной защиты.

Скачать программное обеспечение PCMplus SurveyCert

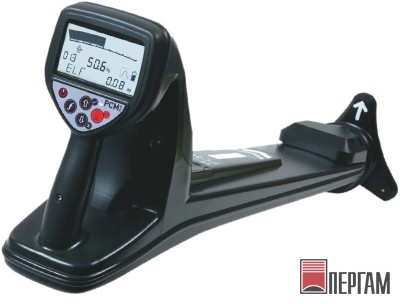

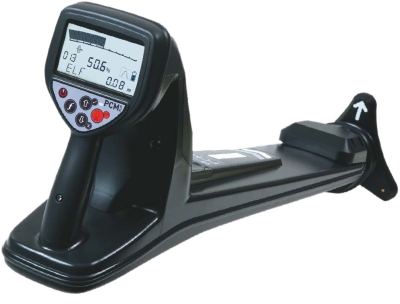

Приёмник PCM+


Режимы картирования
ELF Сверхнизкая частота 128 Гц
LF Низкая частота 640 Гц
8 кГц Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10

Режимы локации
* Детектирование сигналов 50 Гц от силовых кабелей
CPS Детектирование сигнала 100 Гц от станции катодной защиты
8 кГц Стандартная частота локации генераторов компании Radiodetection Tx-3 и Tx-10

Динамический диапазон 140 дБ
Селективность 120 дБ/Гц
Дальность сигнала генератора 30 км
Точность определения глубины 2,5% до 3 м; ±5 % до 10 м в хороших условиях

Точность измерения тока

±2,5 %
Точность локализации ±2,5 % от глубины залегания
Масса 3,3 кг
Батареи 2 батареи типа D (алкалиновые или NiMN)
Время работы 12 ч
Подсветка Да
Исполнение IP64
Соответствие нормам СЕ, совместима с Bluetooth®
Память 1000 точек записей: фазовый угол, глубина, сила тока, номер регистрации, частота, время и координаты места измерения

Пик/Ноль

  • Используется для точного определения искомой линии
  • Одновременный пиковый и нулевой отклик
  • Регулировка усиления: автоматически или вручную, используя клавиатуру

Генератор PCM-Tx

Выбор частоты
Выходной ток при частоте 4 Гц показывается на ЖКД.
Для картографирования применяются следующие частоты:

ELF макс. диапазон ELF направление тока LF направление тока
4 Гц* 4 Гц* 4 Гц*
ELF (128 Гц) 8 Гц (направление тока) 8 Гц (направление тока)
128 Гц 128 Гц

* Частота картографирования 4 Гц присутствует всегда. Оператор может выбрать частоту локации и индикацию направления тока, если это требуется для идентификации линии в зонах с массовыми коммуникациями или для обнаружения повреждения.

Конструкция кейса Ударопрочный конструкционный пластик
Масса 15,2 кг
Размеры 47 х 37 х 19 см
Исполнение NEMA 3R и IP55 с открытой крышкой
NEMA 6 и IP67 с закрытой крышкой
Соответствие нормам CE


Выбор тока

Шестипозиционный (выбор величины тока) поворотный переключатель позволяет выбрать следующие величины при частоте 4 Гц:
100 мА, 300 мА, 600 мА, 1 А, 2 А, 3 А. Когда генератор PCM находится в работе, выбранная величина тока будет оставаться на постоянном уровне до тех пор, пока не будет достигнут предел входной мощности источника питания.

Дополнительное устройство системы PCM—А-рамка

А-рамка предназначена для детектирования повреждений оболочки заглубленных труб и кабелей.

  • Масса: 1,55 кг.
  • Размеры: 8,5 59 4,5 см
  • Локатор PCM+ (с лапой-магнитометром)
  • Генератор PCM-Tx
  • Сумка для переноски локатора
  • Инструкция по эксплуатации на русском языке
  • Комплект проводов для прямого подключения генератора с зажимами типа «крокодил»
  • Батареи питания для локатора
  • Провода питания генератора 12В и 220В
  • А-рамка
