PCMx - система контроля изоляции трубопроводов

Оборудование для контроля состояния изоляции трубопроводов, поиска мест повреждения изоляции
Артикул: 22538
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
PCMx - система оценки состояния изоляции трубопроводов
описание в pdf

Система оценки состояния изоляции трубопроводов

PCMx компании Radiodetection это новая система контроля состояния изоляции трубопроводов и оценки эффективности систем катодной защиты. Назначение – поиск повреждений изоляции трубопроводов. Она идеально подходит для обследования магистральных трубопроводов и прогнозирования появления коррозии. За счёт использования новых генераторов постоянного тока сигнал может передаваться на расстоянии до 30км и более. PCMx идентифицирует трубопровод даже в тех условиях, где есть контакт с другими металлическими объектами.

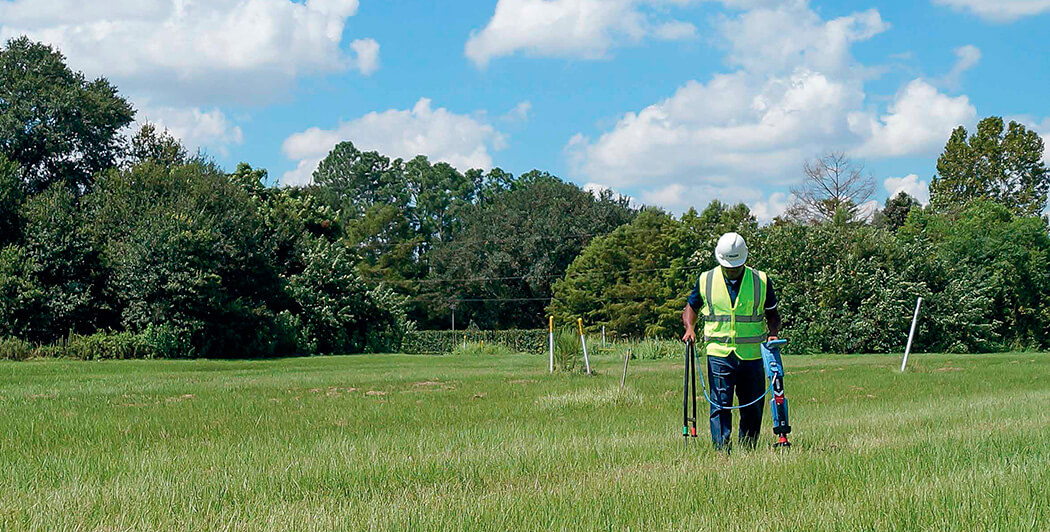

Дистанционное обследование подземного трубопровода с PCMx

Преимущества

  1. Методы обследования.  ACCA – затухание тока и ACVG – градиент напряжения

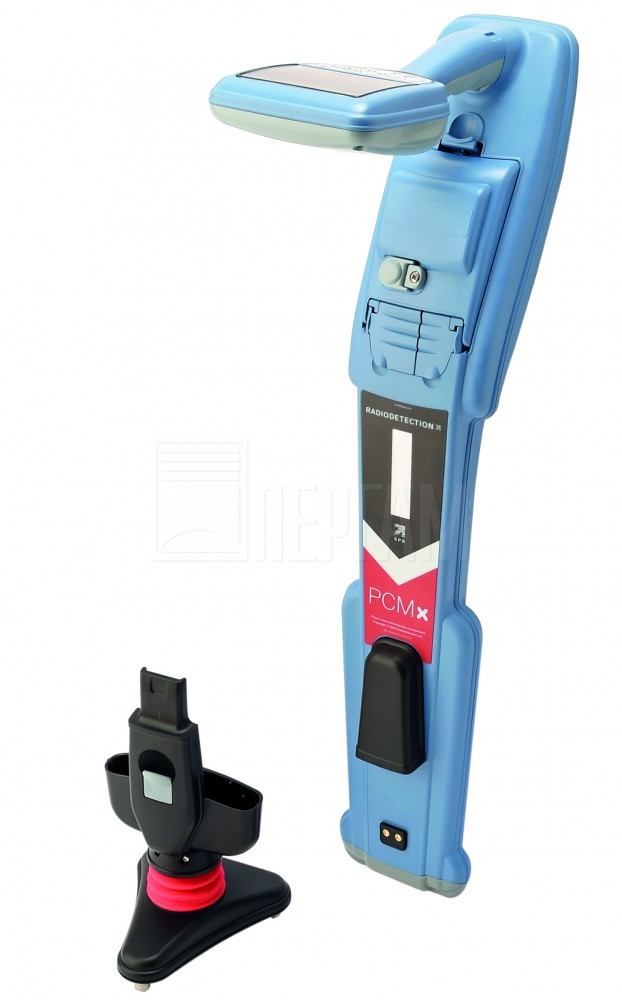

  2. Эргономичная конструкция приемника. Локатор имеет прочный корпус и легкую конструкцию 2,2 кг. Для удобства транспортировки или применения в качестве обычного трассоискателя RD8100 - можно отсоединить лапу-магнитометр.

  3. Система тестирования работоспособности. Новый приемник PCMx способен проверить внутреннюю измерительную систему, общую схему устройства, дисплей с помощью функции самотестирования. Проверка перед выходом на трубопровод.

  4. Встроенный GPS/ГЛОНАСС-приемник привязывает точки с нарушениям изоляции непосредственно на карту местности.

  5. Память на 10000 измерений позволяет провести обследование трубопровода протяженностью до 30км и скачать подробный отчет с результатами.

  6. Программное обеспечение для анализа на данных ПК и мобильное приложение на OC Android для мобильных устройств, позволяет визуализировать результаты по ходу работы и обеспечивает оперативный доступ к информации.

  7. Интерфейс USB, Bluetooth для быстрой коммуникации с другими устройствами

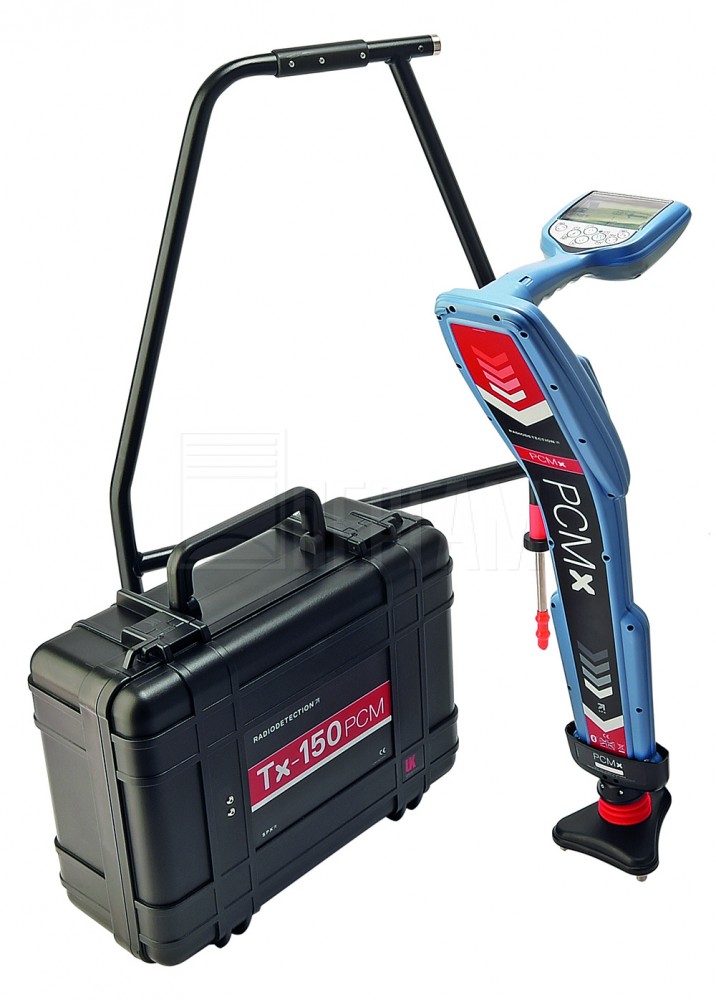

  8. Линейка генераторов Tx-25PCM и Tx-150PCM. Новый компактный генератор Tx-25PCM с встроенным Li-ion аккумулятором позволяет работать автономно до 4 часов непрерывно.  Мощный генератор Tx-150PCM распространяет сигнал на расстоянии до 30 км.

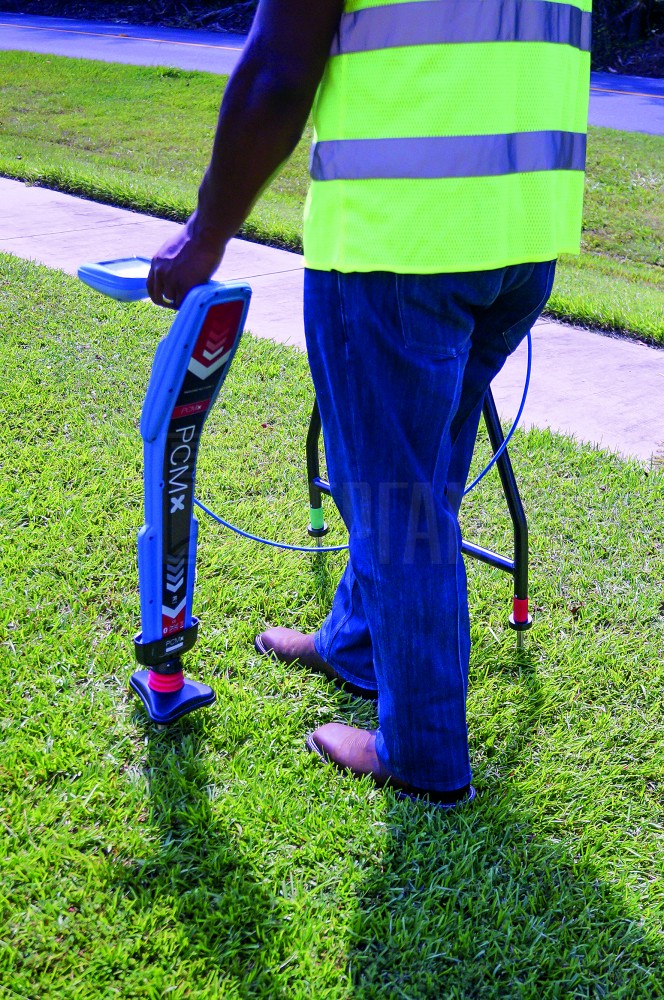

  9. А-рамка дополнительное приспособления подключается непосредственно к приемнику и позволяет оператору локализовать место повреждения с точностью до 10 см.

  10. Мобильное приложение для смартфона и планшета. Мобильное приложение для PCMx расширяет возможности анализа данных на месте, позволяя просматривать результаты на ходу.

PCMx продлевает жизнь трубопроводам

Система состоит из генератора постоянного тока и приёмника – локатора. Генератор подключается на станции катодной защиты, который подаёт специальный сигнал постоянного тока в трубопровод. Приемник бесконтактно подключается к трубопроводу и способен принимать этот сигнал на большом расстоянии, идентифицируя положение, глубину трубы под землёй и направление поискового сигнала поданного на трубопровод генератором. Локатор определяет местоположение трубопровода даже в густонаселённых районах, где присутствуют электрические помехи и массовое скопление коммуникаций. Приёмник проводит необходимые вычисления и мгновенно показывает результаты. После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки можно точно локализовать место повреждения с точностью до 10см. PCMx существенно продлевает жизнь подземным трубопроводам в нефтяной и газовой отраслях.

Генераторы для локации распределительных и передающих линий

Для распределительных линий генератор Tx-25PCM может обеспечить выход до 1 А. Этот легкий генератор с батарейным питанием имеет портативное исполнение и обеспечивает исключительную гибкость при работе в поле. Дополнительное возможность локации сигнала высокой частоты 8 кГц, который распространяется на большие расстояния, позволяет осуществлять локацию линий с высоким импедансом. Генератор Tx-150PCM с большой дальностью действия – идеальное средство для локации передающих линий. Он имеет выход 3 А, а дальность распространения сигнала до 30 км.

Методики оценки повреждений изоляции и мест коррозии трубопроводов

  1. Контроль изменения тока.

    В точке активной коррозии трубопроводной линии соответствует повреждение с низким сопротивлением и, соответственно, высокие потери Тока. Чем больше коррозия и скорость электрохимической реакции, тем больше потери тока. Контроль градиента тока показывает потери на определенном участке трубопроводной линии.
  2. Классический метод Пирсона - контроль потенциала в земле.

    Контроль потенциала в земле позволяет определить потери напряжения только в той точке, где это имеет место. В связи с этим, системы наблюдения за изменением потенциала непосредственно показывают относительную значимость дефектов покрытия трубопроводной линии.

Оба способа контроля предоставляют важную информацию. Контроль градиента тока позволяет определить участок трубопроводной линии, где необходимо провести детальное обследование, которое может быть выполнено, используя контроль потенциала в земле или более детальное определение градиента тока на данном участке трубопровода.

Комплектация

  • PCMx приемник;
  • Генератор Tx-25PCM или Tx-150PCM;
  • Провод с зажимами типа крокодил для подачи сигнала от генератора;
  • Комплект проводов для питания генератор;
  • А-рамка с сумкой для переноски;
  • Сумка для переноски приемника;
  • Инструкция по эксплуатации на русском языке.
