Электротехническая лаборатория titron с новыми функциями

Обновлённая лаборатория titron

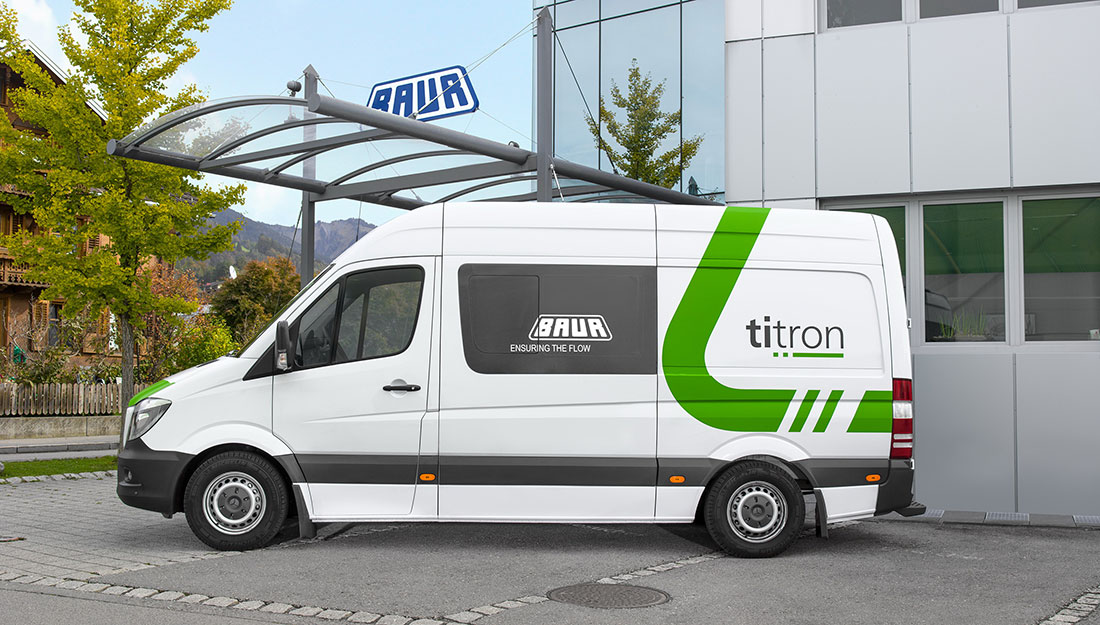

titron – это передвижная лаборатория, продуманная до мельчайших деталей. Всего через несколько месяцев после поступления в продажу новой электротехнической лаборатории titron, компания BAUR расширяет ее комплектацию. Новые функции позволяют проводить быструю диагностику кабеля и более точную, щадящую локализацию повреждений кабельных линий. Процесс управления стал проще и понятнее.

Эффективные технологии и интуитивное управление — это то, что отличает автоматизированную систему определения мест повреждения кабеля titron. В этой лаборатории нового поколения реализованы самые современные технологии, позволяющие эффективно, безопасно и безошибочно определить место повреждения кабеля, выполнить испытание и диагностику кабеля с помощью ПО.

6 аргументов в пользу titron

• BAUR GeoBase Map: уникальная комбинация дорожных карт с маршрутом прохождения кабеля и банком данных кабелей BAUR на базе GPS;
• Conditioning-SIM/MIM: новая щадящая безпрожиговая технология обработки повреждения;
• Мощный импульсный генератор SSG 40: энергия импульса до 3000 Дж с быстрой 3-секундной последовательностью импульсов;
• Smart Cable Fault Location Guide: Интеллектуальный ассистент поиска места повреждения кабеля позволяет с помощью полностью автоматизированных процессов быстро и надежно обнаружить повреждение;
• Банк данных кабелей BAUR позволяет создавать собственные банки данных, содержащие все данные кабелей, включая динамику результатов диагностики;
• Cable Mapping Technology (CMT): графическое отображение кабельной арматуры и повреждений пропорционально длине кабеля.

Быстрый анализ состояния кабеля

Теперь мобильная электротехническая лаборатория titron предоставляет различные возможности диагностики кабеля с помощью измерения частичных разрядов и коэффициента диэлектрических потерь (tan δ). Существенно облегчить работу позволяет тот факт, что все функции испытания и диагностики управляются централизованно, с помощью программного обеспечения мобильной лаборатории.

Соответствующие международным стандартам программы измерения и испытания запускаются одним щелчком мыши. А их результаты сохраняются в единый банк данных кабеля. Таким образом протоколы измерений и испытаний доступны сразу после синхронизации внутренней сети компании, что позволяет обосновано принимать решения, касающиеся управления ресурсами предприятия.

Поиск повреждений кабеля с помощью смартфона

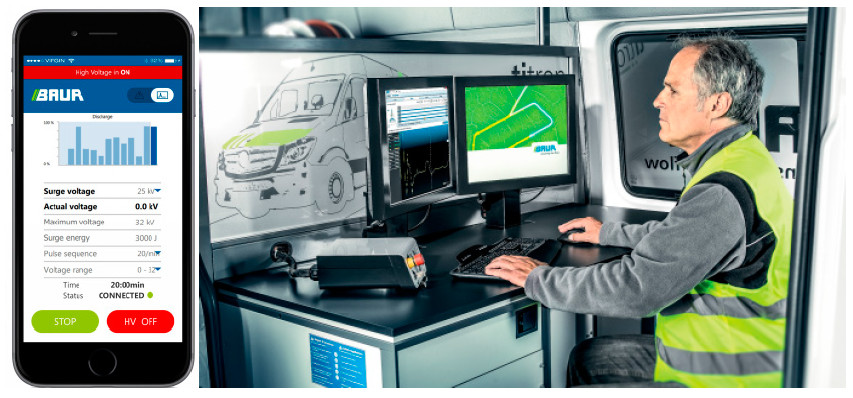

Еще одной новинкой является мобильное приложение Remote App для смартфонов на базе Android и iOS. Приложение позволяет дистанционно управлять функциями локализации повреждений мобильной лаборатории titron. Оно отображает необходимый участок карты из банка данных BAUR GeoBase Map и данные кабеля. Выполняющий поиск повреждения специалист может запустить со своего смартфона (при условии, что соблюдены все требования техники безопасности), например, генератор импульсного напряжения и выключить его после успешной локализации.

Таким образом кабель подвергается воздействию высокого напряжения лишь строго необходимое время. В ходе точной локализации на экране смартфона отображается важная информация, например: напряжение, последовательность импульсов и энергия импульса. В целях обеспечения высокого уровня безопасности разблокировка приложения Remote App должна выполняться отдельно для каждой процедуры локализации. Для этого специалист-метролог считывает своим смартфоном сгенерированный программным обеспечением мобильной электротехнической лаборатории QR-код. Мобильная электротехническая лаборатория titron предлагается не только в трехфазной, но и в мощной однофазной версии.

Возможности приложения BAUR Remote App

Приложение дает возможность дистанционного управления функциями системы titron®. При этом основной целью является активация высокого напряжения только после предварительно локализованного места повреждения. После этого система выключается, что позволяет свести к минимуму нагрузку на кабель, снизить износ самой системы. Благодаря этому, система и кабельная трасса находятся в безопасном состоянии значительно дольше.

В сочетании с картами BAUR Geo Base Map система titron пересылает имеющиеся картографические данные на мобильное приложение и генерирует вид карты, на котором указывается Ваше положение, положение мобильной электротехнической лаборатории и приблизительное положение повреждения. При отсутствии схемы точного маршрута прохождения кабельной трассы, отображается зона в которой может находится повреждение.

В рабочем режиме также можно включать и выключать генератор импульсного напряжения SSG мобильной лаборатории и восстановить блокировку высокого напряжения. Отображаются важные параметры, такие как заряд и режим работы импульсного генератора, а последовательность импульсов может варьироваться вплоть до единичного импульса.

Доступные функции управления

• Включение и выключение генератора импульсного напряжения
• Настройка импульсного напряжения и последовательности импульсов (5–20 импульсов/мин, единичный импульс)
• Выбор диапазона импульсного напряжения

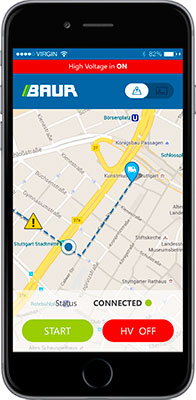

Наглядное отображение текущего местоположения и места повреждения

• Кабельная трасса (при наличии);
• Предварительно локализованное место повреждения;
• Местоположение мобильной электротехнической лаборатории.

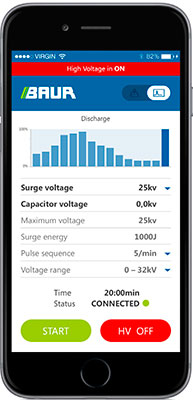

Контроль и корректировка параметров измерения в ходе определения мест повреждений кабеля

• Состояние высокого напряжения;
• Выходное напряжение, максимально допустимое напряжение;
• Последовательность импульсов, импульсная энергия, длительность испытания;
• Кривая заряда и разряда ёмкостного накопителя генератора SSG.

Поддерживаемые устройства

• iPhone, iPad, iPad mini, iPod touch (iOS с версии 9.2);
• Смартфоны или планшеты с ОС Android, начиная с версии 4.0.3.
