Промышленный квадрокоптер Flyability Elios обследует угольный котёл электростанции

Осмотр нагревателя угольного котла

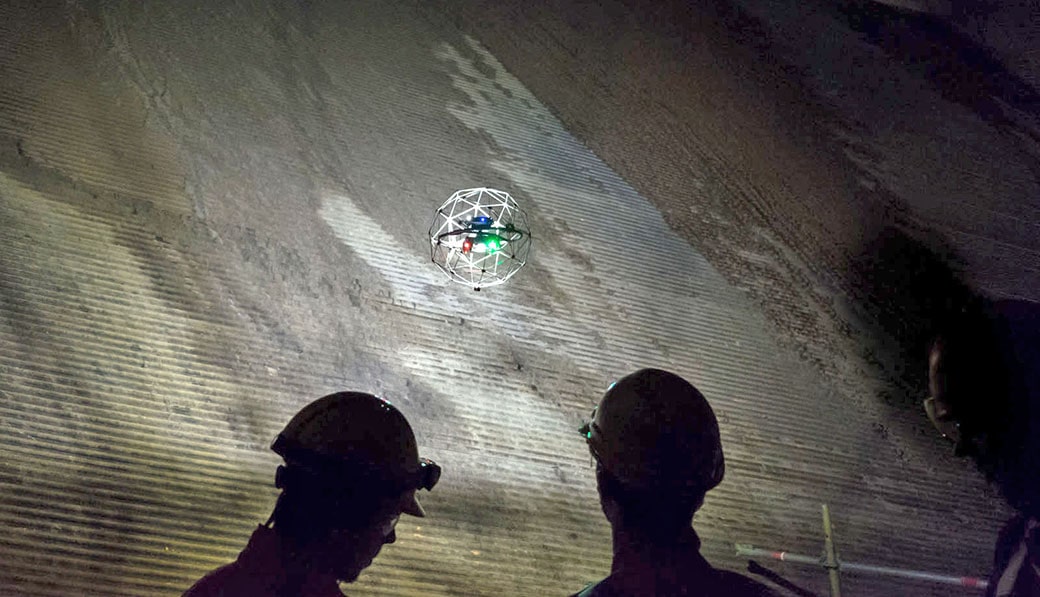

Обследование угольного котла при помощи промышленного дрона Elios

Голландская инспекционная компания Ronik Inspectioneering совместно с компанией Flyability провела общий визуальный осмотр котла угольной электростанции под Амстердамом. Визуальный контроль проводился при помощи квадрокоптера Elios – первый в мире защищённый беспилотник, особенно хорошо подходит для визуальных обследований в строительстве и промышленности.

Требовалось обследовать угольный котёл электростанции

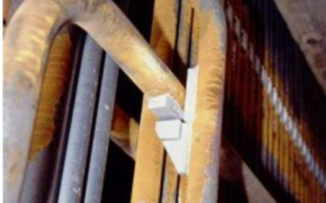

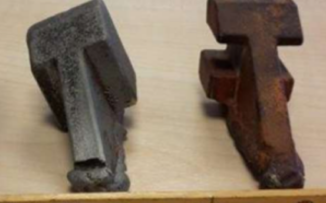

Во время ежегодной остановки завода для профилактического обследования на днище котла были обнаружены металлические кольца и разъёмы. Эти элементы используются для того чтобы удерживать горизонтальный тубопровод расположенный в нагревателях на верхней части бойлера. Цель обследования состояла в том, чтобы определить причину сбоя, из-за которого эти элементы упали на пол котла.

Для подобных осмотров обычно используются леса и страховочные тросы. В этом случае из-за очень узкого пространства (1,5 - 0,4 м) между плитами нагревателя не было возможности использовать промышленных альпинистов. Если бы использовались леса и страховочные тросы, то для установки и проведения инспекции потребовалось бы несколько дней. Действительно, внедрение мер безопасности, ввод и установка инспекционного оборудования, а также проведение фактической инспекции вручную - это длительные процессы, которые подвергают работников рискам. В качестве нового более продвинутого и полностью безопасносго для людей средства визуального контроля был предложен Elios.

Акцент на безопасность

Оператор установки был особенно озабочен безопасностью рабочих, поскольку в 2003 году произошла серьёзная авария с обрушением лесов в котле во время технического обслуживания.

Порядок проведения визуального контроля

Обследование проводилось в сжатые сроки в соответствии с жестким графиком отключения электростанции. После краткой подготовки инспекции с технической группой завода, дрон Flyability Elios начал полеты. Группа особенно высоко оценила очень короткое время, необходимое для запуска квадрокоптера, поскольку он обеспечивает гибкость в столь сжатые сроки.

Для повышения эффективности работы был выбран вариант с оператором камеры в дополнение к пилоту. В то время как пилот отвечает за полет Elios на 70м вверх, за пределы видимости, оператор отвечал за настройки освещения для обеспечения оптимального качества изображения.

В общей сложности дрон Elios выполнил 15 рейсов за 4 часа. Для каждого полёта потребовалось около 1 минуты, чтобы добраться до нагревателя, остальная часть полёта была сосредоточена на осмотре секций. Когда это было необходимо, Elios перемещался непосредственно в контакте с проверяемой областью, чтобы изучить детально элементы конструкции.

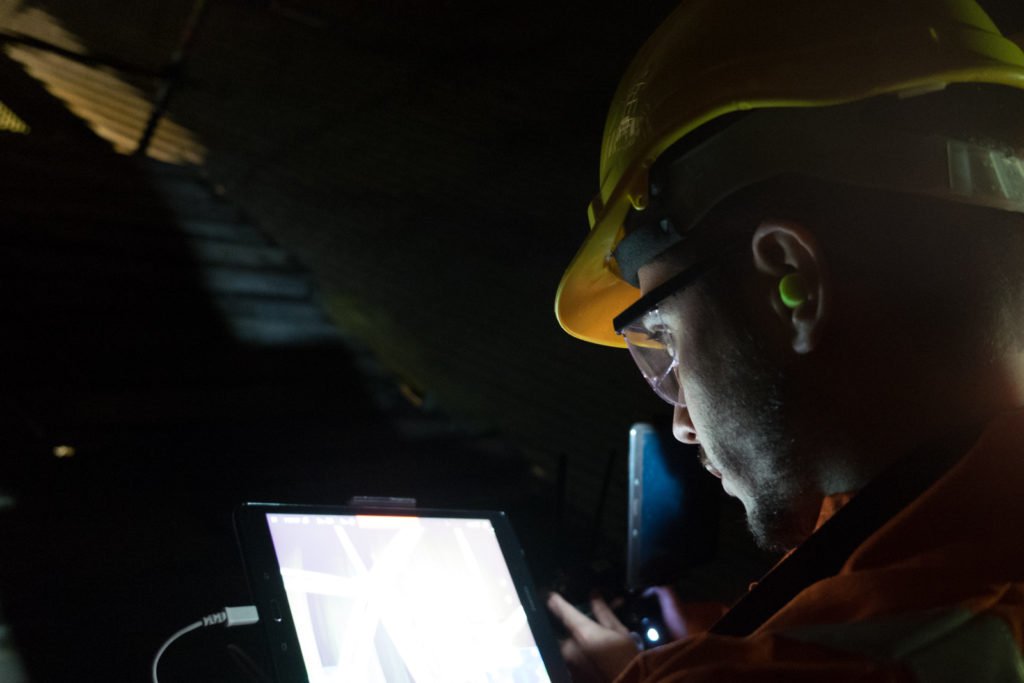

Используя яркие светодиоды, установленные на квадрокоптере Elios, дрон снимал видео высокого качества и непрерывно передавал видеосигнал в реальном времени. Видесигнал передавался одновременно и пилоту, и оператору и работникам компании для того, чтобы они могли координировать процесс обследование в реальном времени.

Способность Elios безопасно летать вблизи или в контакте с людьми позволила команде продолжать работать внутри котла, не прерывая осмотр. Возможность выполнять все задачи параллельно была очень полезна для команды завода, поскольку это позволило ещё больше сократить всю операцию по визуальному контролю котла.

Результаты

С помощью дрона-инспектора Elios выполнен осмотр упавших на дно бойлера элементов. Проведён полный визуальный контроль нагревателя с близкого расстояния. В результате подробного осмотра инженерам предоставлены достаточные визуальные доказательства для того, чтобы в конце обследования они пришли к выводу о том, что ремонтные работы в этой части конструкции не требуются. Установка была запущена на следующий день, сэкономив более 12 часов простоя по сравнению с традиционным способом осмотра, используемым ранее.

Вывод

Эта миссия доказала способность дрона Elios работать в труднодоступных замкнутых пространствах, за пределами видимости. Инспекционные осмотры с помощью БПЛА позволят сэкономить время и деньги клиентов, повысить безопасность персонала организации, проводимой профилактические обследования. Промышленный дрон Elios доказал, что незаменимые существуют!
