Определение мест повреждений кабеля в Симплонском тоннеле
В Швецарии всё работает как их знаменитые часы, но и там случаются непредвиденные ситуации. В Симплонском тоннеле вышел из строя кабель. Этот железнодорожный тоннель протяжённостью 20 км расположен в Альпах. Он связывает швейцарский Бриг с итальянским городом Домодоссола. В таких случаях действовать нужно быстро и слаженно, на помощь пришли специалисты Gasenzer AG и мобильная электротехническая лаборатория BAUR.
Когда необходимо действовать быстро
В случае неисправности кабелей необходимо действовать быстро, особенно, если такие кабели обеспечивают эксплуатацию важных инфраструктурных объектов. Именно поэтому когда в Симплонском тоннеле вышел из строя 16-герцовый кабель, сотрудники предприятия Швейцарские федеральные железные дороги (SBB AG, Берн) действовали оперативно.
Определение места повреждения кабеля SBB AG поручило швейцарской компании Gasenzer AG. Эта компания специализируется на поиске повреждений в кабельных системах более 50 лет. Имеет в своем распоряжении хорошо оснащенную мобильную электротехническую лабораторию компании BAUR.

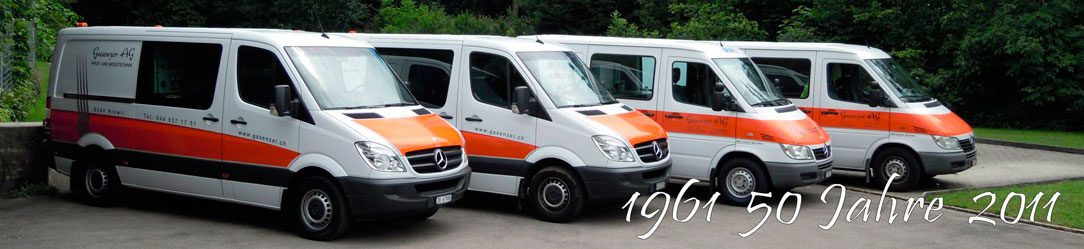

Компания Gasenzer AG Prüf- und Mess-technik
Компания Gasenzer AG из швейцарского города Хинвиль, расположенного в кантоне Цюрих. Специализируется на измерительном оборудовании и услугах по проведению измерений и испытаний с целью поиска повреждений, испытаний и оценки состояния кабельных систем. Компания, ставшая в 1991 году акционерным обществом, имеет за плечами более чем полувековой опыт работы.
Еще в 1961 году инженер- электрик Ханс Газенцер основал товарищество, специализирующееся на измерении параметров кабелей и продаже специального измерительного оборудования. С самого начала своего существования фирма Gasenzer поддерживала тесные контакты с компанией BAUR и выступала эксклюзивным дистрибьютором приборов BAUR на швейцарском рынке.
Технологии и оборудование для определения места повреждения
«Благодаря современным технологиям определить место повреждения кабеля стало обыденным делом, однако добраться до него порой очень непросто».
Так было и в этом случае: доставить мобильную электротехническую лабораторию на место аварии удалось только с помощью ремонтного поезда SBB, имеющего вагон с низкопольной платформой. Специалисты Gasenzer AG начали свой путь к предполагаемому поврежденному участку кабеля от города Бриг. Перед ними был почти 20- километровый тоннель, построенный более 100 лет назад.
Прибыв на место, они в первую очередь воспользовались методом вторичного импульса/мультиимпульсным методом (SIM/MIM). Более подробно ознакомиться с методами определения мест повреждений кабельных линий можно ознакомиться в отдельной статье.

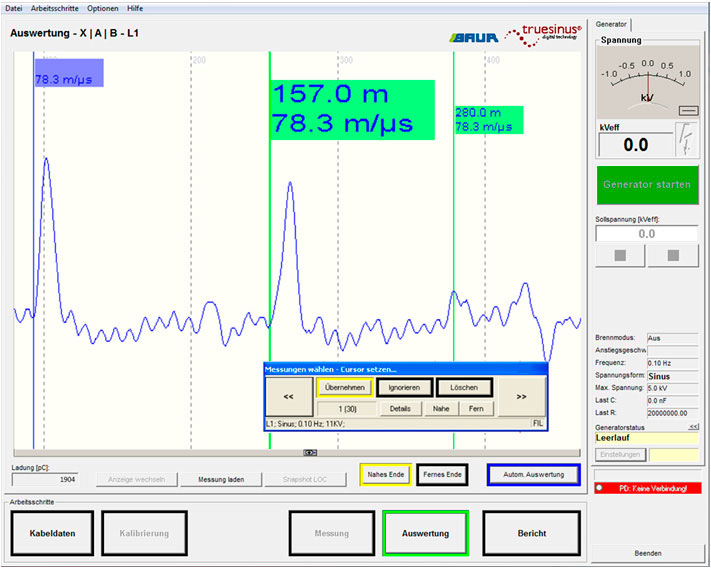

Этот метод предварительной локализации, разработанный в компании BAUR, позволяет в 98% случаев быстро определить место повреждения средневольтного кабеля — именно так и произошло. На дисплее импульсного рефлектометра IRG 3000 отобразилось приблизительное местоположение повреждения кабеля.
Для точной локализации повреждения с помощью генератора импульсного напряжения в кабель были поданы импульсы высокого напряжения. В результате этого в месте повреждения были зафиксированы четко различимые на слух пробои. С помощью напольного микрофона и универсального приёмника UL30 удалось быстро локализовать повреждение в месте пересечения кабелем железнодорожных путей, что позволило электромонтерам-кабельщикам немедленно устранить проблему.
Приборы BAUR
В приведенном здесь случае для определения места повреждения кабеля был использован импульсный рефлектометр IRG 3000. Для точной локализации повреждения — генератор импульсного напряжения и универсальный приемник UL 30, а также напольный микрофон. Этим оборудованием комплектуются все электротехнические лаборатории компании BAUR. Это самостоятельные переносные приборы, их также можно купить отдельно.
