Ультразвуковой контроль сварных швов труб
Бесконтактный ультразвуковой контроль сварных швов труб, полученных электросваркой методом сопротивления. Это уникальное оборудование и технология неразрушающего контроля труб.
Ультразвуковой контроль сварных швов труб при производстве
Уникальная технология бесконтактной диагностики сварных соединений

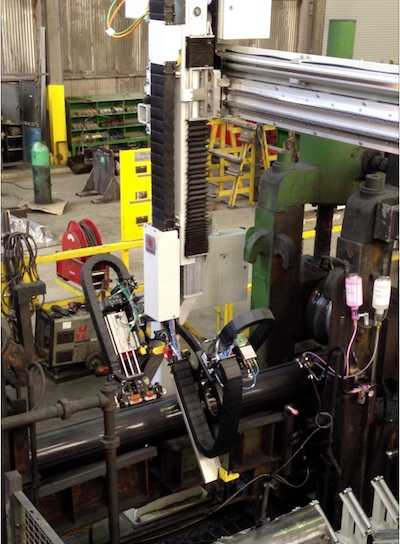

Компания Innerspec Technologies с гордостью представляет первую систему temate® BW-LT(ERW) для поточного ультразвукового контроля (УЗК) сварных швов в трубах, полученных электросваркой методом сопротивления. Эта система обеспечивает контроль сварных труб диаметром более 102 мм (любой толщины) и может устанавливаться сразу же после сварочной машины.
Система temate® BW-LT(ERW) реализует технологию УЗК с использованием электромагнитных акустических преобразователей (EMAT – Electromagnetic Acoustic Transducer) для генерации звука в деталях без жидкой контактирующей среды, допуская установку преобразователей на горячую трубу сразу после сварки.
Две матрицы преобразователей, выполняющие контроль при различных углах с обеих сторон сварного шва, обеспечивают надежное детектирование неоднородностей структуры по внутреннему, наружному диаметру и в середине стенки трубы, например, непровары; швы, полученные поливом расплавленного металла; пористость; трещины и шлаковые включения; соответствуя жестким требованиям стандартов качества API и ISO для нефтегазопромысловых труб.
Позволяет обнаруживать по внутреннему и наружному диаметру дефекты типа надрезов длиной 12 мм и глубиной 5%, а также отверстия 1.3 мм при скорости вплоть 1.5 м/с.
