Модуль измерения толщины Elios 3 UT

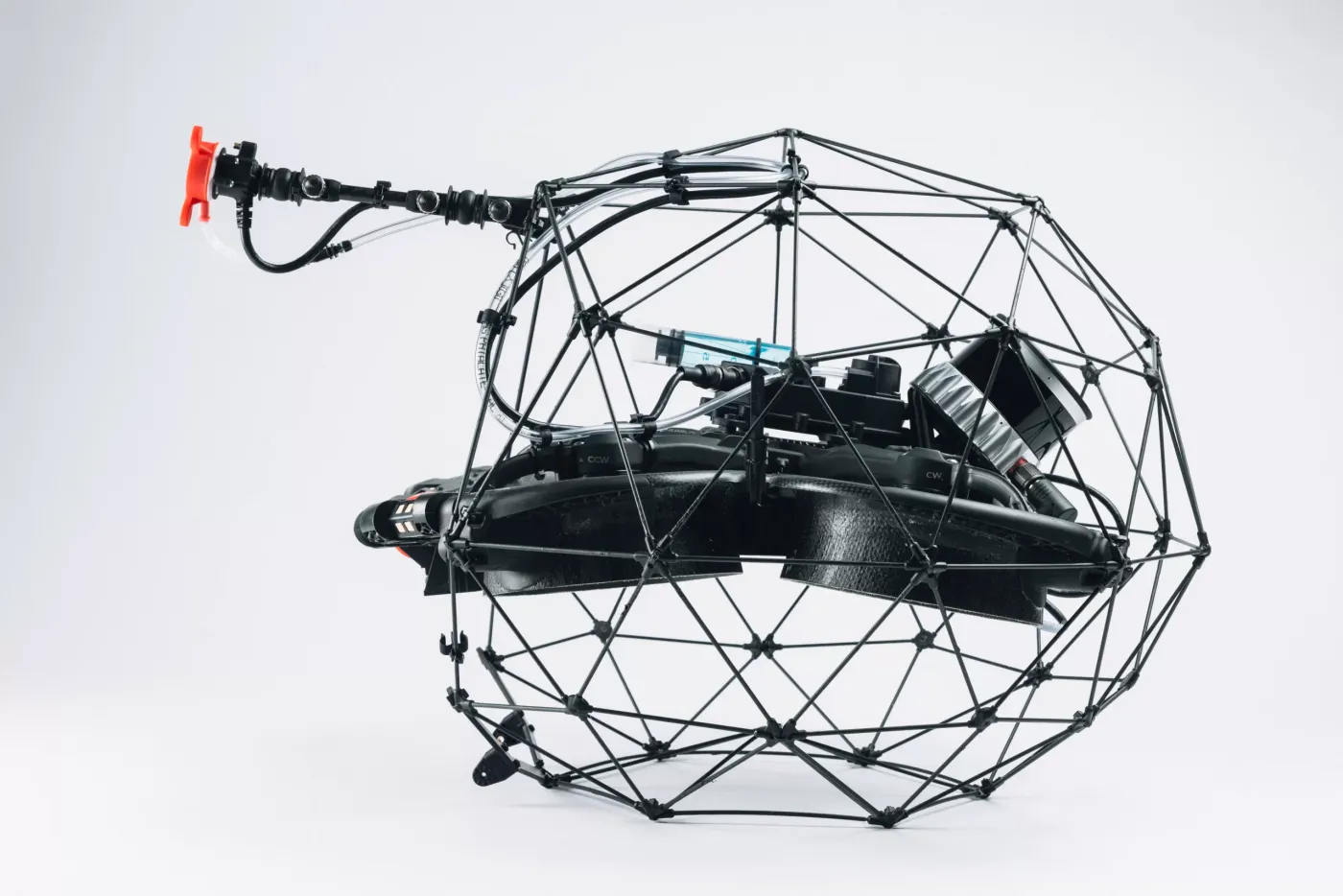

Elios 3 UT - это полезная нагрузка противоударного дрона Elios 3 в виде приспособления для безопасного дистанционного измерения толщины. Разработанный в партнерстве с Cygnus Instruments, модуль ультразвукового измерения толщины превращает Elios 3 в летающий ультразвуковой толщиномер, способный выполнять точные измерения, создавая высококачественные A-сканы в самых сложных условиях. С помощью ультразвукового модуля Elios 3 инспекторы могут проводить регулярные проверки целостности оборудования за считанные минуты, снижая вероятность незапланированных простоев.

Измерение толщины с привязкой к локации

Умный дозатор контактного геля

Умное крепление зонда

Модульная система зондов

Модуль очистки

Живое А-сканирование

Локализация 3D-данных в реальном времени

Elios 3 объединяет данные ультразвукового толщиномера и лидара, благодаря чему в процессе сбора данных точно локализует места измерения толщины на цифровом двойнике вашего объекта исследования.

В сочетании с программным расширением Asset Management и виджетом Live Map, измерение толщины с привязкой к местоположению обеспечивает вам исключительное понимание ситуации и позволяют легко отслеживать степень завершенности инспекции.

Оптимальная контактная среда для ультразвукового контроля

Ультразвуковой модуль Elios 3 оснащен дистанционно управляемым дозатором контактного геля, который работает совместно с ультразвуковым зондом и обеспечивает точное количество контактного геля для идеальной передачи ультразвукового сигнала в тестируемый материал.

Оператор может контролировать количество контактного геля через приложение Cockpit и вернуться на базу для быстрой дозаправки или замены шприца дозатора, если гель заканчивается.

Самое умное крепление, когда-либо созданное для дронов

Изменяемое пространственное расположение
Ультразвуковой модуль Elios 3 может быть размещен сверху, спереди или снизу дрона. Креплению можно придать форму в зависимости от ваших потребностей, обеспечив необходимую гибкость и доступ для измерения толщины в широком диапазоне локаций.

Бесперебойная навигация
Крепление разработано таким образом, чтобы сгибаться при проникновении через самые узкие проходы или при навигации внутри наиболее сложных пространств, обеспечивая бесперебойный полет.

Лазерный указатель цели
Ультразвуковой модуль оснащен лазерным указателем для быстрого и точного нахождения места, в котором требуется провести измерения.

Широкий выбор зондов и насадок

Ультразвуковой модуль Elios 3 включает в себя набор насадок для зондов, которые соответствуют форме различных поверхностей, а также сменные двухкристальные пьезокомпозитные датчики зондов с частотой 2 МГц, 5 МГц или 7,5 МГц.

Зонды особенно хорошо подходят для обследования сильно корродированных металлов и поддерживают режим эхо-эхо, позволяющий проводить измерения через покрытие толщиной до 1 мм (0,040 дюйма).

Краткая характеристика зондов

Модуль очистки – не пропустите ни одного измерения

Зонд может быть заменен на модуль очистки, который удаляет загрязнения и подготавливает поверхность к измерению. Благодаря функции привязки к местоположению пользователь может легко вернуться к очищенному месту для выполнения измерения с установленным ультразвуковым зондом.

Живое А-сканирование – точные измерения в режиме реального времени

Виджет Live A-Scan в приложении Cockpit предоставляет операторам расширенные средства управления процессом инспекции для полностью автоматизированного или ручного измерения с использованием настраиваемого усиления и временного окна. Благодаря гибким настройкам пользователи могут проводить более точные измерения даже в условиях, далеких от идеальных.

Перемещайтесь между точками сбора данных

Все места сбора данных вашей инспекции отображаются на цифровом двойнике вашего объекта, упрощая навигацию между интересующими точками.

Просматривайте и уточняйте измерения

В процессе анализа программа воспроизводит записанные А-сканы, позволяя вам верифицировать измерения или улучшать их с помощью выбора более подходящего эхо-сигнала.

Документируйте точки измерения

Точки сбора данных можно документировать, присваивая им уровень важности и добавляя описание.

Измерения Cygnus Instruments

Ультразвуковой модуль Elios 3 был разработан в партнерстве с Cygnus Instruments, ведущим производителем ультразвуковых толщиномеров. Благодаря 40-летнему опыту Cygnus в области ультразвуковой диагностики, модуль ультразвукового измерения толщины Elios 3 соответствует самым высоким стандартам точности, качества и надежности.
