BAUR IRG 400 portable
Поставляется в минимальные сроки
Гарантия производителя:18 месяцев
Быстрое и точное определение места повреждения кабеля
- Точная предварительная локализация повреждений кабеля благодаря высокоэффективным технологиям
- Легкий, компактный и портативный прибор
- Максимальная безопасность для пользователя
- Возможность установки в системы для определения мест повреждений кабеля
Импульсный рефлектометр IRG 400 portable предназначен для предварительной локализации повреждений 1- и 3-фазных кабелей. Интегрированный разделительный фильтр позволяет выполнять измерения методом импульсной рефлектометрии на токоведущих кабелях до измерительной категории CAT IV/600 В.

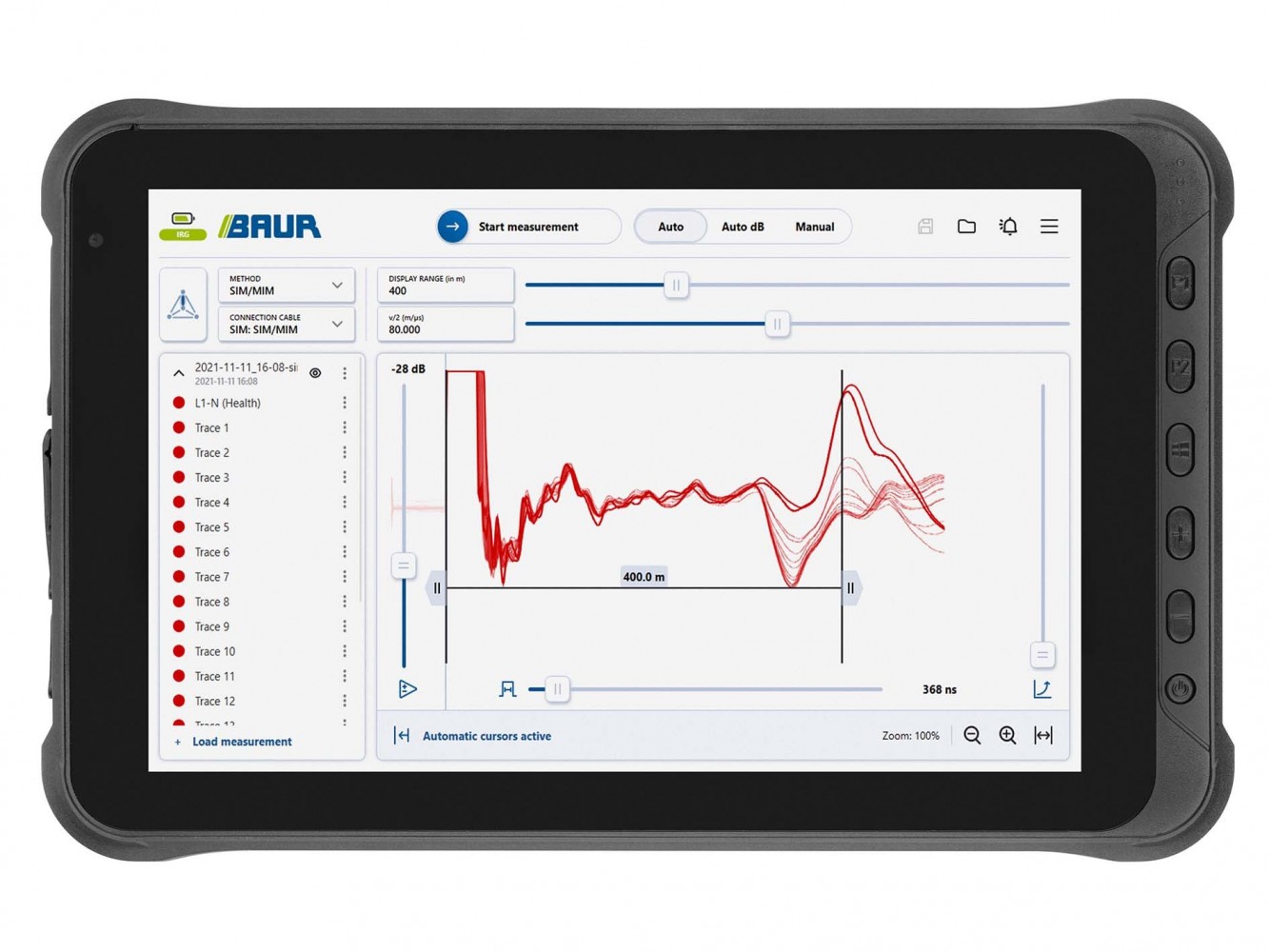

Благодаря интуитивно понятной концепции управления определение мест повреждений кабеля с помощью рефлектометра IRG 400 portable осуществляется быстрее и проще. Рефлектометр IRG 400 portable и приложение BAUR BUI-F позволяют создавать для кабелей цифровые отпечатки TDR, которые могут служить эталоном для сравнения результатов последующих измерений. Это дает возможность сразу идентифицировать произошедшие в кабеле изменения. Записанные результаты измерений могут быть экспортированы через USB-порт планшетного ПК и импортированы в программное обеспечение BAUR 4 для дальнейшей обработки, например, составления отчетов.
Соединение измерительного прибора и планшетного ПК осуществляется по Wi-Fi. Поэтому с помощью планшетного ПК можно удобно и безопасно осуществлять управление и мониторинг измерений, находясь вне опасной зоны.
Функции
TDR: метод импульсной рефлектометрии (1- и 3-фазный)
Шаговая рефлектометрия (Step-TDR) для предварительной локализации повреждений кабеля и муфт на коротких участках (1- и 3-фазный)
В сочетании с генераторами импульсного напряжения BAUR:
- SIM/MIM: метод вторичного импульса/мультиимпульсный метод До 20 рефлектометрических измерений на один высоковольтный импульс
- DC-SIM/MIM: метод вторичного импульса/мультиимпульсный метод в режиме постоянного тока
- ICM: метод импульсного тока
- DC-ICM: метод импульсного тока в режиме постоянного тока
В сочетании с высоковольтными генераторами BAUR с постоянным напряжением:
- Decay: метод затухающего сигнала (опция)
Характеристики
Интуитивно понятный пользовательский интерфейс на нескольких языках
Управление измерением с планшетного ПК с помощью приложения BAUR BUI-F
Усиление в зависимости от длины для лучшего отображения удаленных событий
Более удобное управление измерением по Wi-Fi
Интегрированный разделительный фильтр (включаемый и выключаемый) для измерений методом импульсной рефлектометрии на кабелях, находящихся под напряжением, в измерительной категории CAT IV/600 В

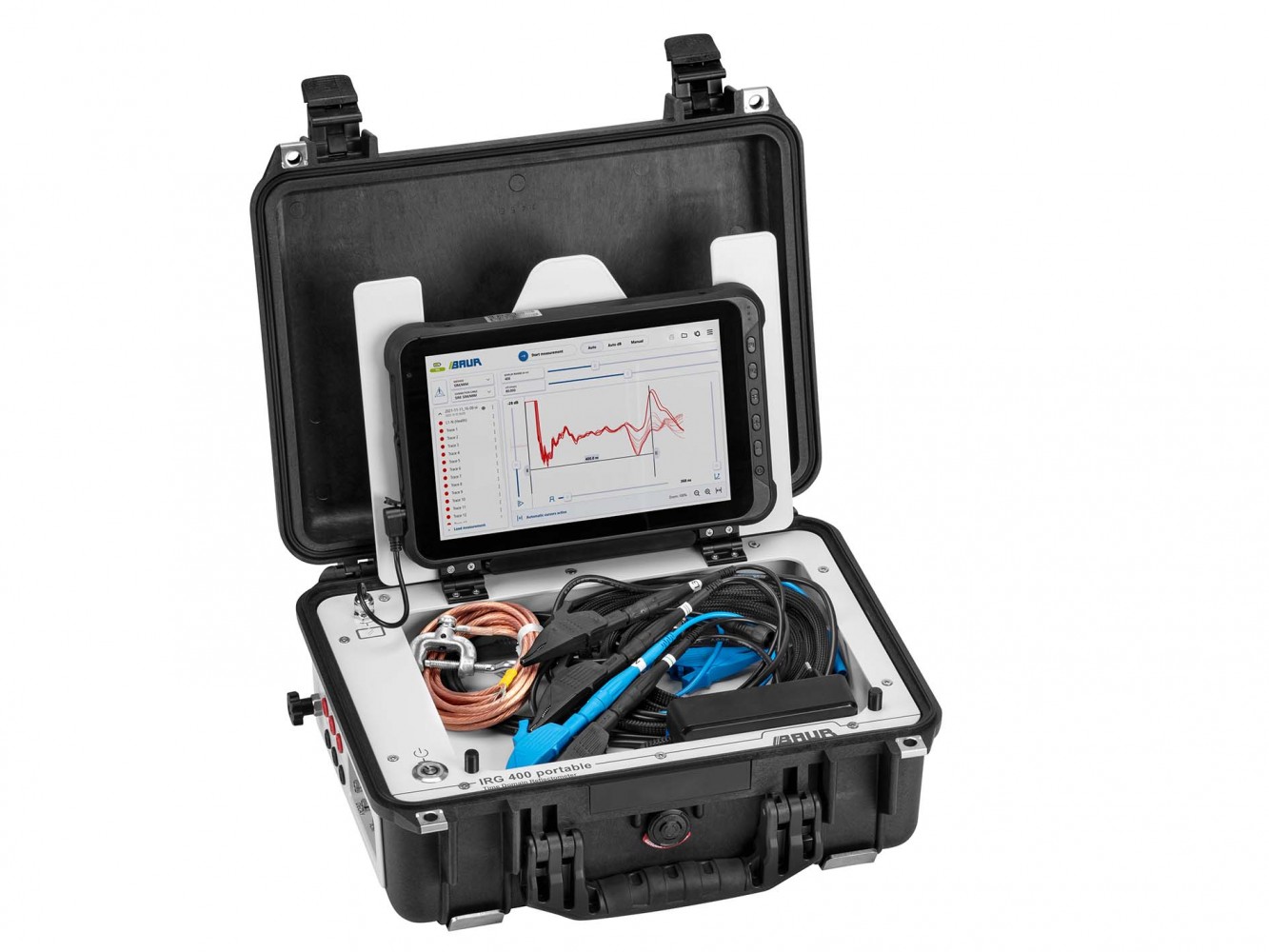

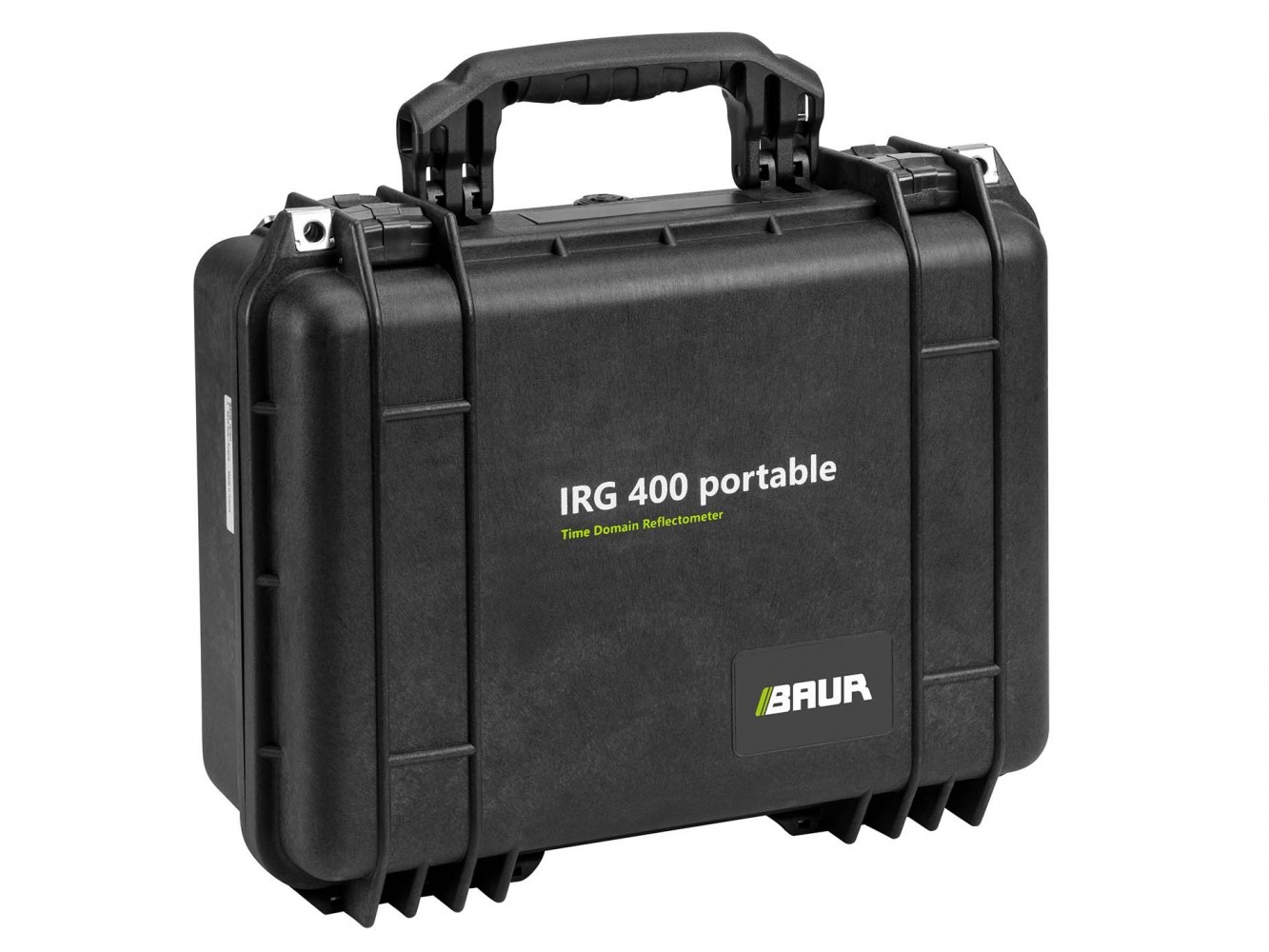

Все, что нужно для измерения, в одном транспортировочном кейсе — импульсный рефлектометр, планшетный ПК и принадлежности
Пригоден к работе в полевых условиях и устойчив к атмосферным воздействиям (брызго- и пылезащищенный корпус)
Работа от аккумулятора или от сети
Технические характеристики BAUR IRG 400 portable
IRG 400 portable |
|
|
Импульсное напряжение |
60 В |
|
Ширина импульса |
30 нс – 10 мкс |
|
Кол-во импульсов (SIM/MIM) |
1–20 импульсов, регулируемая |
|
Электрическая прочность до |
400 В, 50/60 Гц |
|
Измерительная категория |
CAT IV/600 В (с активированным разделительным фильтром) |
|
Усиление входного сигнала |
Динамический диапазон 101 дБ (от -63 до +38 дБ) |
|
Диапазон измерения |
10 м – 250 км |
|
Точность |
0,1 % (относительно результата измерения) |
|
Скорость передачи данных |
400 МГц |
|
Разрешение |
0,1 м (при v/2 = 80 м/мкс) |
|
Скорость распространения (v/2) |
20 – 150 м/мкс, регулируемая |
|
Управление измерениями |
Приложение BAUR BUI-F, установленное на планшетном ПК |
|
Питание |
Сетевое напряжение (через зарядное устройство): 100 – 240 В, 50/60 Гц Аккумулятор: Литий-ионный аккумулятор, 14,4 В, 2900 мАч, 39,2 Втч Питание от внешнего источника 12 – 24 В пост. тока, 65 Вт |
|
Продолжительность работы от аккумулятора |
прибл. 6 ч |
|
Время зарядки аккумулятора |
прибл. 4 ч |
|
Габариты |
прибл. 371 x 259 x 152 мм |
|
Масса |
IRG 400 portable (согласно объему поставки) прибл. 7,7 кг Планшетный ПК: прибл. 1,1 кг |
|
Степень защиты |
IP54 |
|
Температура окружающей среды (рабочая) |
от -20 до +55 °C |
|
Температура хранения |
от -20 до +65 °C |
|
Безопасность и ЭМС |
Соответствует директиве ЕС (знак "СЕ") по низковольтному оборудованию (2014/35/ЕС) и директиве по электромагнитной совместимости (2014/30/ЕС), а также стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее |
|
Программное обеспечение BAUR 4 для офисного ПК (офисная версия) |
Приложение для оценки протоколов испытаний и измерений |
Промышленный планшетный ПК SCORPION |
|
|
Размеры экрана |
10,1’’ |
|
Операционная система |
Windows 10 |
|
Степень защиты |
IP65 MIL-STD-810G |
|
Аккумулятор |
Литий-ионный аккумулятор, 7,6 В, 5000 мАч, 38 Втч |
|
Зарядка аккумулятора |
через IRG 400 portable (USB-C) |
Объем поставки

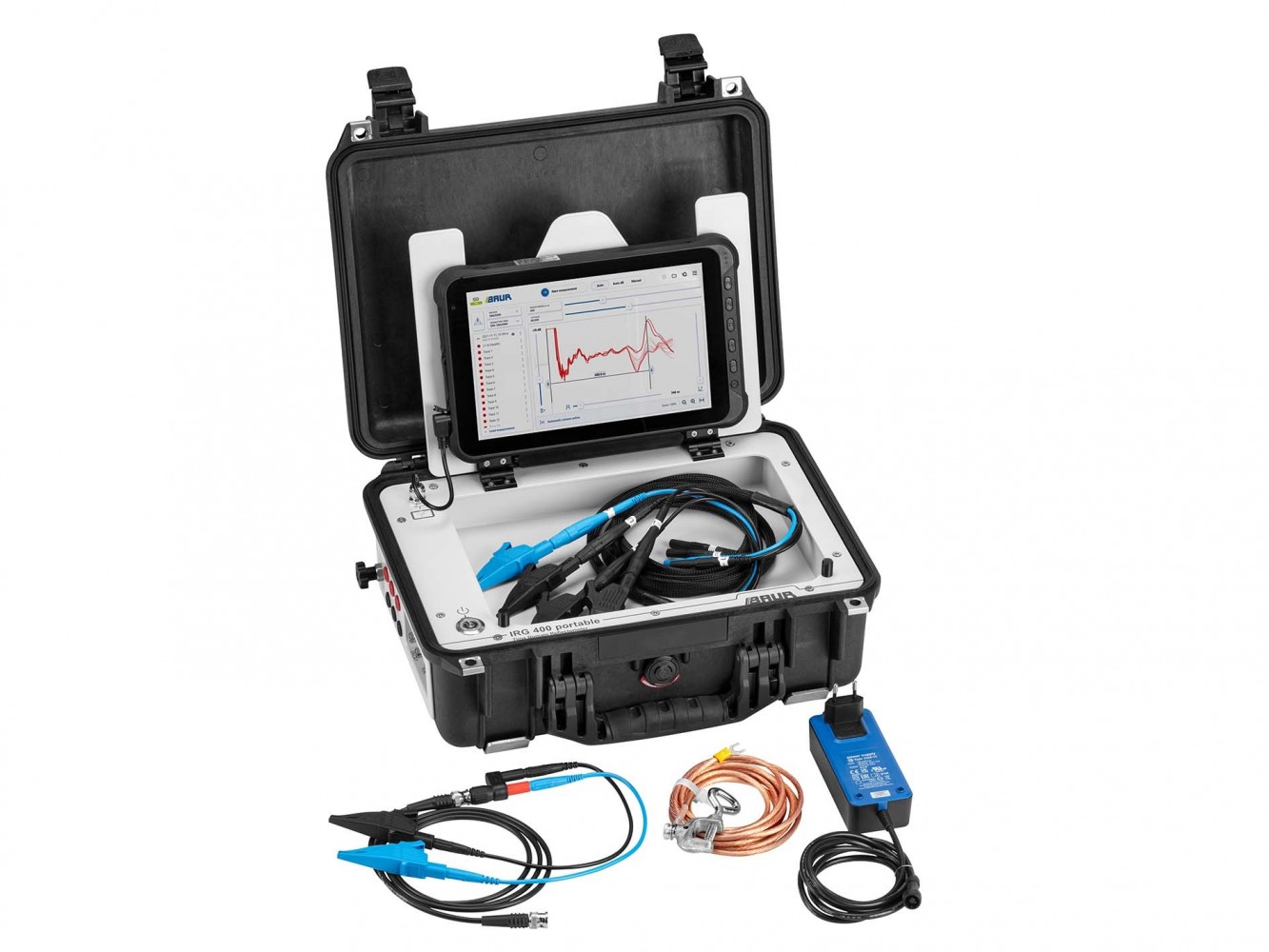

Импульсный рефлектометр IRG 400 portable:
Импульсный рефлектометр IRG 400 portable
Промышленный планшетный ПК SCORPION, включая следующее:
- Операционная система Windows
- Приложение BAUR BUI-F для определения места повреждения кабеля
Соединительный кабель TDR, 2 м, 3-фазный, с соединительным зажимом и предохранителем
BNC-кабель, 2 м, включая:
- BNC-адаптер, 2 разъема Ø 4 мм
- Красный и черный соединительный кабель; каждый длиной 0,75 м, с предохранителями
Кабель заземления, 3 м, с зажимом
Зарядное устройство с соответствующим сетевым кабелем
Руководство по эксплуатации
Для получения информации о конкретных функциях и требуемых для них принадлежностях обращайтесь в ваше представительство BAUR.
Дополнительные принадлежности и опции
Программное обеспечение BAUR 4 для офисного ПК (офисная версия)
