Компактные системы серии Syscompact являются самостоятельными и законченными устройствами, полностью обеспечивающими определение неисправностей в кабельных линиях. Эти системы позволяют определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе в случае повреждений типа "обрыв" и "короткое замыкание", так и в случае высокоомных повреждений и заплывающих пробоев.

Оператору доступны различные методы поиска мест повреждения и возможность объединения Syscompact с другим вспомогательным оборудованием для поиска мест повреждения. Легкость управления и использование полного спектра методов обнаружения повреждений в кабелях позволяет определять место повреждения кабеля менее чем за час.

Характеристики

Поиск низкоомных и высокоомных повреждений, заплывающих пробоев
Эффективные методы предварительной локации повреждений
Точное определение места повреждения акустическим методом и методом задержки акустического сигнала(совместно с локатором UL 30 и BM 30)
Определение повреждений оболочки кабеля (совместно с локатором UL 30)
Простота использования
Модульность конструкции с возможностью расширения функций
Мощное устройство генерации высокого напряжения
Интеграция различных методов определения мест повреждения кабеля

Методы предварительной локации:

Рефректометрический метод (3 фазы)
Метод вторичного импульса (SIM)
Метод вторичного импульса с дополнительной стабилизацией дуги (SIM DC)
Мультипликсированный импульсный метод (MIM - усовершенствованный SIM)
Дифференциальный метод вторичного импульса
Импульсный токовый метод (ICM)

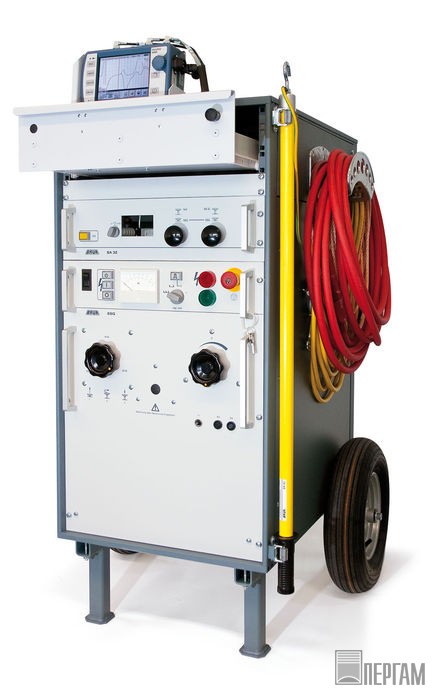

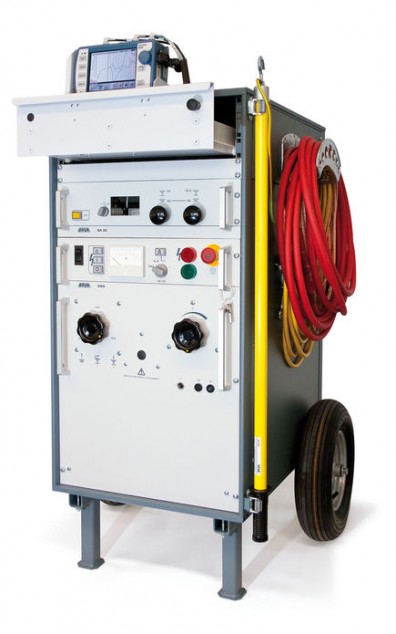

Технические характеристики BAUR Syscompact 2000 portable

Технические характеристики

	Syscompact 2000 portable	Syscompact 2000M	Syscompact 2000	Syscompact 3000
Электропитание от сети	220 - 230 В	220 - 230 В	220 - 230 В	220 - 230 В
Частота сетевого напряжения	50/60 Гц	50 - 60 Гц	50/60 Гц	50/60 Гц
Выходное напряжение	0-8 кВ / 0-16 кВ / 0-32 кВ	0-8 кВ / 0-16 кВ	0-8 кВ / 0-16 кВ / 0-32 кВ	0-8 кВ / 0-16 кВ / 0-32 кВ
Энергия импульса	1500 – 2100 Дж (в зависимости от SSG)	1000 Дж	500 – 2100 Дж	500 – 2100 Дж
Частота следования импульсов	Одиночный, 10, 20 или 30 импульсов/мин (в зависимости от SSG)	Одиночный, 10 или 20 импульсов/мин	Одиночный, 10, 20 или 30 импульсов/мин	Одиночный, 10, 20 или 30 импульсов/мин
Выходное испытательное напряжение DC	0-32 кВ	0-16 кВ	0-32 кВ	0-32 кВ
Максимальный ток утечки DC	560 мА или 850 мА в зависимости от SSG	300 мА	850 мА	850 мА
Электрическая прочность к входному напряжению	400В AC (50-60 Гц)	400В AC (50-60 Гц)	400В AC (50-60 Гц)	400В AC (50-60 Гц)
Диапазон измерений (при v / 2 = 80 м/мкс)	0 - 65 км (TDR, SIM/MIM) 0 - 260 км (ICM)	0 - 65 км	0 - 65 км	0 - 1000 км
Погрешность	0.2 %	0.2 %	0.2 %	0.2 %
Объем памяти рефлектограмм	100	100	100	> 100’000
Дисплей	TFT 320 x 240 (121 мм x 92 мм)	TFT 320 x 240 (121 мм x 92 мм)	TFT 320 x 240 (121 мм x 92 мм)	Цветной TFT 12,1’’
Рабочая температура	-10 ... +50 °C	-20 ... +50 °C	-20 ... +50 °C	-20 ... +50 °C
Температура хранения	-20 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C	-40 ... +60 °C
Габариты (высота х ширина х глубина) мм	514х790х700 мм	1070х500х490	800х514х700	970х514х700
Вес	Около 160 кг	80 кг	195 – 295 кг	195 – 295 кг

Документы к BAUR Syscompact 2000 portable

Технические характеристики

PDF, 994.79 KB
