Двухканальный TDR оснащен современным монохромным или цветным дисплеем. Он способен определять и обнаруживать место повреждения металлических кабелей на обесточенных и запитанных кабелях без блокирующего фильтра, до 300 В фазы относительно земли CAT III на расстояние до 20 км. TDR имеет внутреннюю память и ПО TraceMaster, позволяющее сохранять и анализировать формы сигнала на ПК.

Прибор TDR2000/2 от Megger - это самый современный черно-белый или цветной двухканальный рефлектометр, работающий по методу наблюдения за формой, с функциями обнаружения и локализации широкого спектра дефектов металлических кабелей. Прибор TDR2000/2 имеет минимальную разрешающую способность 0.1м и максимальный диапазон 20 км при коэффициенте усиления по скорости 0.9 и 16 км при коэффициенте 0.65. TDR2000/2 поддерживает измерения различных типов кабелей по одному или по двум каналам. Активные каналы можно сравнивать друг с другом или с записями, предварительно сохраненными в памяти. Кроме того, прибор позволяет проводить измерения дифференциальных каналов и определять взаимное влияние между ними. Результаты измерений отображаются на цветном дисплее формата QVGA с высоким разрешением. Функция настройки контрастности позволяет получить оптимальную четкость изображения на дисплее в различных условиях освещения.

Рефлектометры (TDR) — основаны на простом явлении отражения электрического сигнала от повреждения на ваш прибор с замером времени. Компания Меггер взяла на вооружение эту концепцию диагностики и внедрила в простые в использовании диагностические инструменты, которые позволяют даже не специалистам делать экспертные заключения. TDR2000/2P может обнаруживать и определять различные повреждения металлических кабелей от нескольких метров до 20 км в зависимости от типа кабеля.

Существует три конфигурации приборы TDR2000/2:

TDR2000/2 черно-белый с одноразовыми батареями.
Прибор высокого разрешения со всеми функциями, черно-белым дисплеем с подсветкой с питанием от 8 x AA (LR6) батарей.

TDR2000/2RM черно-белый с аккумуляторами
То же, что и TDR2000/2, но с аккумуляторными никель-метал-гидридными батареями и зарядным устройством вместо сухих батарей.

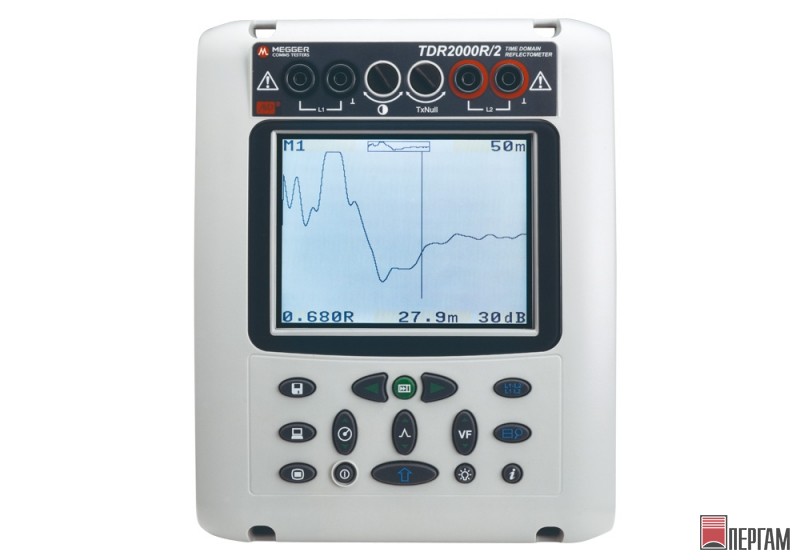

TDR2000/2R цветной с аккумуляторами
То же, что и TDR2000/2RM, но с цветным дисплеем высокого разрешения, который обеспечивает прекрасное цветоотделение сигналов в двухканальном режиме. Этот прибор также питается от никель-метал гидридных аккумуляторов и имеет в комплекте зарядное устройство.

Импульсный режим
В импульсном режиме постоянно обновляются и выводятся на экран все нестационарные отраженные сигналы. Любое повреждение целостности кабеля постоянно отражается на дисплее.

Двойные метки
TDR2000/2P поддерживает индикацию с одной или двумя метками. Режим одной метки показывает расстояние от начала кабеля до метки. В режиме двух меток можно измерить расстояние между двумя повреждениями.

Кнопка быстрого поиска
Одно нажатие кнопки поиска автоматически регулирует диапазон, усиление и расположение меток относительно самого крупного повреждения кабеля.

Нулевая передача
Нулевая передача помогает устранить «мертвую зону» в начале выведенной на экран трассы, которая обычно перекрывается передающимися импульсами. Регулируя функцию нулевой передачи, пользователь может получить более четкое изображение повреждений на ближнем конце кабеля.

Контроль выходных импульсов
Как амплитуду, так и длительность импульсов можно отрегулировать для лучшего отражения сигналов и точного определения мест повреждения кабеля.

Интерактивное меню помощи
Имеется полностью графический экран помощи со схемой расположения клавиш и описанием их функций. Включается одним нажатием кнопки.

Хранение информации
Внутренняя память на 15 записей обеспечивает сохранение и повторное воспроизведение результатов тестирования. Данные по трассировке можно вывести на экран для анализа или сравнить с активными показаниями для помощи в обнаружении повреждений. В качестве альтернативы сохраненные результаты можно загрузить на ПК с помощью порта RS232, программного обеспечения TraceMaster и специального провода для разъема RS232, которые поставляются в комплекте с прибором.

ПО TRACE MASTER для ПК

Trace Master обеспечивает функцию передачи данных между прибором TDR и компьютером. Записи можно выбирать по отдельности, сохранять на ПК и снабжать комментариями. Данные по предыдущим измерениям можно просматривать на ПК или выводить на TDR для сравнения с текущими измерениями. Tracemaster прекрасно подходит для ведения статистической документации. Результаты можно распечатывать из компьютера для приложения к документации. Прибор TDR2000/2P поставляется вместе с пакетом никель-метал-гидридных аккумуляторных батарей и зарядным устройством по стандарту.

Преимущества рефлектометра TDR-2000

11 режимов поиска повреждений
Подходит для использования с сетями для телекоммуникаций типа TNV-3 или силовыми сетями 300В CAT III (415 В фаза-фаза) при использовании проводов, снабженных плавкими предохранителями. Не требует использования заграждающего фильтра для сети Настройка контрастности изображения.
Многоязыковая поддержка, загружается с помощью ПО TraceMaster.
Трехступенчатый контроль амплитуды импульсов.
Внутренняя память на 15 записей.
Защита по классу IP54.
Сверхпрочный корпус из ABS-пластика.
Поставляется с чехлом и тестовыми проводами.

Прибор соответствует требованиям стандарта IEC61010-1 для подключения к цепям под напряжением до 300В CAT III фаза-земля и 415В фаза- фазаp при использовании проводов, снабженных предохранителями. Рефлектометрсоответствует стандарту EN 61326-1, обозначается, как класс В. При подключении к домашней сети под напряжением прибор может создавать помехи для других устройств, подключенных к той же сети. Чтобы снизить помехи, выбирайте самое низкое напряжение и длительность импульса, достаточные для точного измерения. При проведении тестов с помехами возможна потеря работоспособности с последующим самостоятельным восстановлением (т.е. критерий функционирования В).
