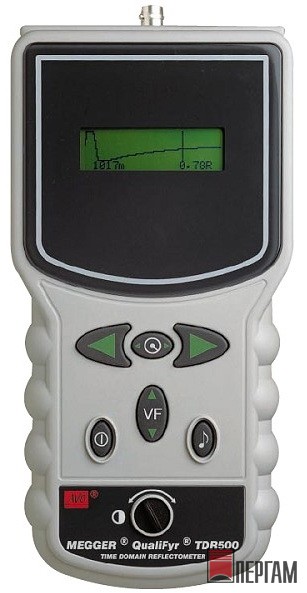

Карманный рефлектометр Megger TDR500
Артикул: 21515
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Megger TDR500
описание в pdf

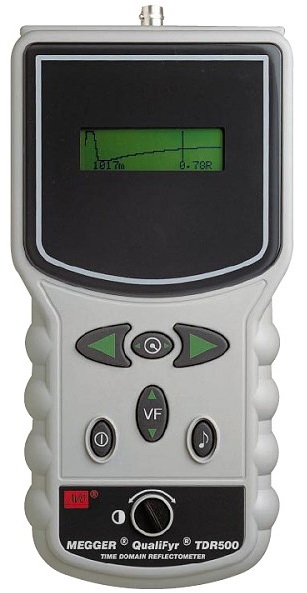

Рефлектометр для обнаружения мест повреждения кабеля TDR500

Прибор TDR 500 – это первая ласточка среди экономичных карманных рефлектометров высокого качества, работающих по методу наблюдения за формой и предназначенных для обнаружения дефектов металлических кабелей. Прибор TDR500, созданный специально для инженеров по монтажу, нуждающихся в экономичном решении для проведения тестирования в полевых условиях, имеет все преимущества качества и надежности продукции компании Megger и доступную цену.

Тестирование линий передач

Приборы серии TDR500 поддерживают практически все типы передающих кабелей, включая витую пару, коаксиальные и параллельные проводники. Состояние всего кабеля или его участка отображается в графической форме.

Диапазот от 30 М до 3 КМ

Прибор подходит для определения и локализации широкого ряда дефектов кабеля на расстоянии от нескольких метров до 3 км на обесточенных кабелях. Характеристики кабеля четко и ясно отображаются на ЖК-дисплее 122 x 32 пикселей.

Простота экплуатации

Работать с прибором TDR500 проще простого. Здесь вы не найдете многофункциональных клавиш, приводящих операторов в замешательство. Каждая кнопка имеет отдельную, закрепленную только за ней функцию. Подсоедините тестовый провод к обесточенному кабелю, который требуется протестировать. Включите прибор и установите коэффициент усиления по скорости. Вот и все, что нужно.

Трассировка кабелей

Прибор TDR500 может подавать колебательный сигнал частотой 810 Гц/1.11 кГц на обесточенную линию передачи или силовую линию. Частотно-модулированный тон позволяет оператору обнаружить неисправности двухжильного кабеля с помощью зонда с тональным сигналом, находящегося в широкой продаже. Частотно-модулированный тон позволяет оператору обнаружить неисправности двухжильного кабеля с помощью зонда с тональным сигналом, находящегося в широкой продаже.

  • Поддерживают практически все типы передающих кабелей
  • Диапазон от 30 м до 3 км
  • Коэффициент усиления по скорости от 0.30 до 0.99
  • Генератор качающейся частоты инфразвукового диапазона
  • Коэффициент усиления по скорости от 0.30 до 0.99
  • Крепкий корпус из АБС-пластика
  • Защита от атмосферных воздействий - IP54
  • Чехол для переноски и тестовые провода в комплекте
  • Прост в эксплуатации
  • Трассировка кабелей, может подавать колебательный сигнал частотой 810 Гц/1.11 кГц на обесточенную линию
Временной рефлектометр (TDR) — основан на простом явлении отражения электрического сигнала от повреждения на ваш прибор с замером времени. Фирма Меггер взяла на вооружение эту концепцию и внедрила в простые в использовании диагностические инструменты, которые позволяют даже не специалистам делать экспертные заключения.

Тестирование и трассировка обесточенных кабелей, включая:

Традиционное оборудование контроля средств передачи данных

  • Телекоммуникации
  • Кабельное телевидение
  • Авиакосмическая промышленность
  • Установка электрооборудования
  • Установка компьютерных сетей
  • Коммуникации
  • Компьютерные отделы
  • Железнодорожная сигнализация

Локальные сети

  • Университетские и промышленные сети
  • Системы инженерного оборудования зданий

Контроль складских запасов

  • Распространители кабеля
  • Производители кабеля

Промышленные коммуникации

  • Промышленные сети связи
  • Инженеры по техническому обслуживанию предприятий

Прибор предназначен исключительно для использования на обесточенных кабелях. Соответствует стандарту электромагнитной совместимости (для легкой промышленности) BS EN 61326-1, с минимальной помехоустойчивостью класса B. Прибор предназначен для использования внутри помещений и на открытых пространствах и имеет класс защиты от атмосферных воздействий IP54.
