Рефлектометр BAUR IRG 4000 portable

Импульсный рефлектометр для обнаружения мест повреждений протяженных наземных и подводных кабелей

Импульсный рефлектометр IRG 4000 portable в сочетании с программным обеспечением BAUR предназначен для определения мест повреждений протяженных наземных и подводных кабелей. Благодаря хорошо зарекомендовавшей себя концепции управления определение мест повреждений кабеля с помощью рефлектометра IRG 4000 portable осуществляется быстрее и проще. ПО BAUR 4 интуитивно понятно в использовании и помогает пользователю в определении мест повреждений. Рефлектометр IRG 4000 portable позволяет создавать для кабелей цифровые отпечатки TDR, которые могут служить эталоном для сравнения результатов последующих измерений. Это дает возможность сразу идентифицировать произошедшие в кабеле изменения. Для повышения безопасности и удобства в использовании рефлектометром IRG 4000 portable можно управлять с ноутбука по Wi-Fi, находясь на безопасном расстоянии и в защищенном месте.

IRG 4000 portable — это импульсный рефлектометр для работы в полевых условиях, который может использоваться как портативное автономное устройство или в сочетании с системами для определения мест повреждений кабеля BAUR. Кроме того предлагаемый в качестве опции комплект высоковольтных соединительных кабелей позволяет работать с концевыми муфтами, находящимися на высоте до 10 метров.

• Портативный импульсный рефлектометр, разработанный специально для применения в оффшорных условиях;
• Создание цифрового отпечатка TDR;
• Простота в управлении благодаря интуитивно понятной концепции управления;
• Максимальная точность при высоком разрешении и с высокой частотой дискретизации.

Методы определения мест повреждений кабеля

• TDR: метод импульсной рефлектометрии (1- и 3-фазный);
• Измерение сопротивления изоляции до 1000 В (опция);
• Отображение огибающих кривых для заплывающих повреждений — позволяет отследить и сохранить даже минимальные изменения импеданса;
• В сочетании с прочими приборами и системами BAUR возможны другие методы определения мест повреждения кабеля.

Характеристики

• Дистанционное управление и передача данных с помощью съемного ноутбука по Wi-Fi или через Ethernet

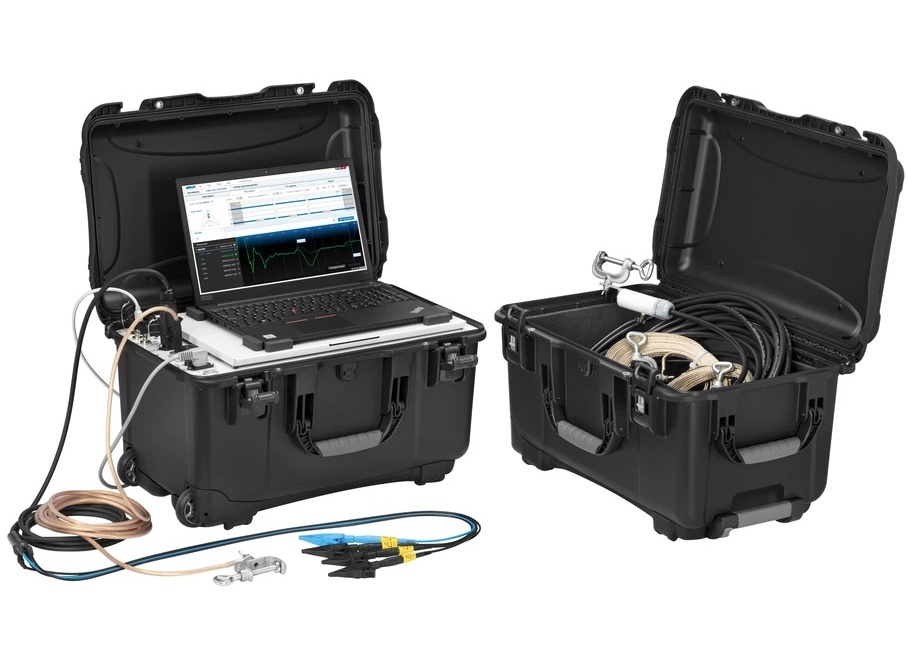

• Все, что нужно для измерения, в одном транспортировочном кейсе — импульсный рефлектометр, ноутбук и соединительный кабель
• Транспортировочный кейс с роликами и раздвижной ручкой — удобный, защищенный от пыли и атмосферный воздействий согласно IP67
• Автоматическое распознавание конца кабеля и места повреждения
• Автоматическое сохранение всех данных измерений
• Число рефлектограмм, способных храниться в памяти прибора: более 100 000
• Интерфейс для банков данных GIS (опция)
• Измерительная категория CAT II/600 В в сочетании с соединительным кабелем TDR, предлагаемым в качестве опции, до CAT IV/600 В

Интуитивно понятное управление

• Современный интуитивно понятный пользовательский интерфейс на различных языках — отсутствие необходимости длительной подготовки
• Интеграция карт*:
  • уникальная комбинация дорожных карт с маршрутами прохождения кабельных трасс;
  • отображение на карте кабельных участков и повреждений.
• Cable Mapping Technology CMT: обзор кабельной арматуры и повреждений пропорционально длине кабеля
• Все данные о кабельном участке, такие как географическое положение*, класс напряжения, муфты, результаты предыдущих измерений и т. д. сохраняются автоматически с возможностью их просмотра в любое время.
• Быстрое и простое создание наглядных и точных протоколов измерений — с возможностью свободного выбора логотипа фирмы, размещения комментариев и изображений кривых измерения.
