Рефлектометры серии IRG предназначены для проведения предварительной локации мест повреждения в кабельных линиях любых типов. Принцип работы рефлектометров IRG заключается в анализе сигналов, отраженных от неоднородностей в кабельной линии. Для обеспечения высокой точности измерений рефлектометры IRG имеют встроенный регистратор переходных процессов с частотой сканирования 200 МГц. Отличительными характеристиками приборов являются Рефлектометры IRG могут также использоваться в сетях напряжением до 400 В для определения состояния кабеля без снятия напряжения с кабеля.

Поможет найти высокоомные дефекты и заплывающие пробои

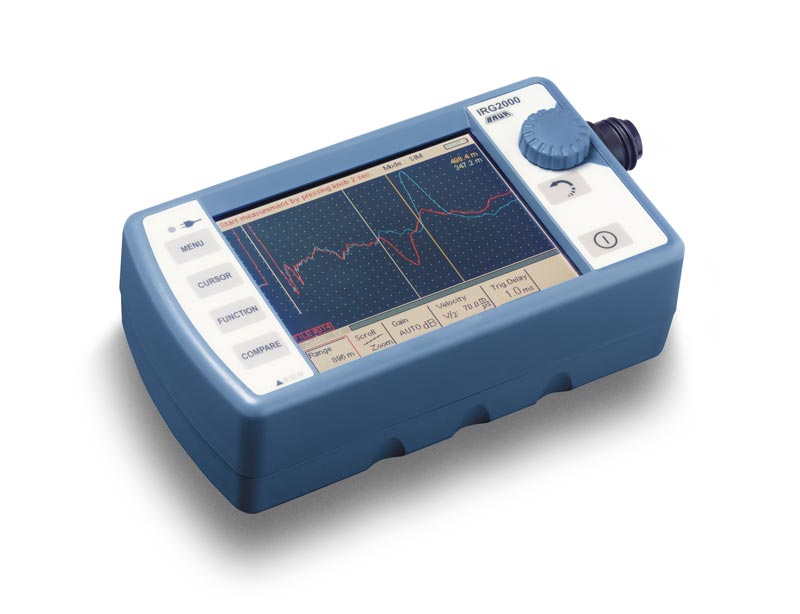

Рефлектометр можно использовать в сетях напряжением до 400 В для определения состояния кабеля без снятия напряжения с кабеля. При использовании в составе интегрированных систем для поиска мест повреждений, таких как Syscompact 2000, позволяет реализовать самые современные методы обнаружения высокоомных дефектов и заплывающих пробоев, таких как метод вторичного импульса (SIM). Различные методы измерений позволяют выполнять предварительную локацию неисправности в диапазоне от 0 до 65 км. Управление рефлектометром осуществляется с помощью функциональных клавиш и системы меню. Цветной ЖК-дисплей позволяет одновременно просматривать три записанные рефлектограммы. Питание рефлектометра IRG 2000 может осуществляться как от сети так и от встроенных аккумуляторов.

В одном компактном измерительном приборе IRG 2000 использована хорошо зарекомендовавшая себя на практике современная цифровая технология. Впервые процесс измерения автоматизирован при использовании в приборе микропроцессорной техники. Предварительно запрограммированная измерительная последовательность автоматически устанавливает все параметры в соответствии с выбранным измерением. Оператору предоставляется возможность проведения полного анализа эхограммы. Возможна также ручная установка параметров измерения. Осциллограмма и все относящиеся к измерению данные могут быть выведены посредством интерфейса RS 232 на подсоединенный к ПК принтер. Загрузка данных в прибор также возможна при использовании интерфейса RS 232 и программы воспроизведения.

Методы измерений:

Рефректометрический метод;
Метод вторичного импульса (SIM) с блоком SA 32;
Метод вторичного импульса с дополнительной стабилизацией дуги (SIM DC) с блоком SA 32;
Мультипликсированный импульсный метод (MIM) с блоком SA 32 (усовершенствованный SIM);
Дифференциальный метод вторичного импульса с блоком SA 32;
Импульсный токовый метод (ICM) с блоком SK 1D;
Метод отраженной волны напряжения с блоком CC 1.
