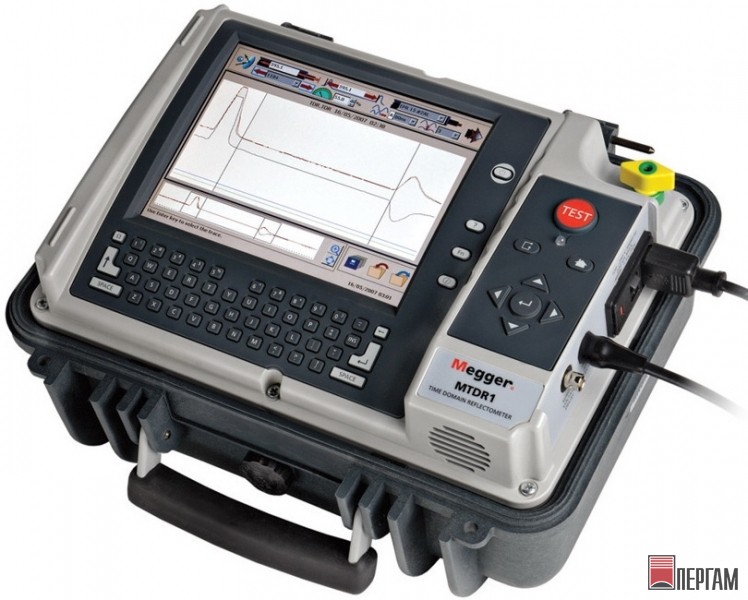

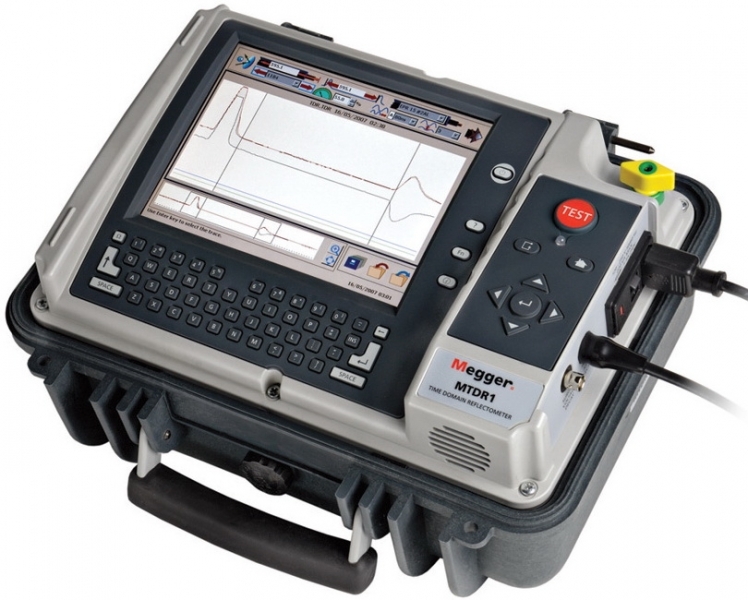

MTDR1 используется главным образом для предварительного определения повреждений кабеля при помощи методов отражения дуги, отражения дифференциальной дуги и импульсного тока и обеспечивает исключительную гибкость; его можно использовать в качестве помощника оператора для автоматического определения удаленности и расстояния до повреждения. Со встроенной клавиатурой и операционной системой Windows XP MTDR работает на расстояние до 30 км.

Модель MTDR1 содержит однофазный приемопередатчик с двумя каналами, совместимый с различными типами генераторов и фильтров волны напряжения. Прибор позволяет сравнивать регистрируемую кривую с предварительно сохраненной. Вычислительное устройство прибора MTDR1, работающее под операционной системой WindowsXP имеет порт USB, который даёт оператору доступ к любому параметру, связь с отдаленным компьютером и принтером.

Модель рефлектометра MTDR1 позволяет локализовать повреждения кабеля по эху импульса, отражению дуги, стабильной дуге и спаду напряжения. В режиме локации прибор автоматически выбирает диапазон измерений и определяет расстояние до места дефекта. Кривые могут идентифицироваться цветом, выбранным пользователем. Встроенная клавиатура позволяет вводить и маркировать данные кривых для архива. Каждая кривая сопровождается номером, идентификацией оператора и комментариями, которые можно добавить с клавиатуры. Большой экран стандарта VGA позволяет рассматриваемые осциллограммы даже в ярком или прямом солнечном свете. Однофазный рефлектометр снабжен встроенными пользовательскими таблицами скоростей. Из встроенной таблицы можно выбрать скорость известного типа кабеля. При отсутствии нужной скорости, вводят новую, соответствующую исследуемому кабелю. Конструктивно модель MTDR1 выполнена в переносном малогабаритном брызгопылезащищенном корпусе из пластика и может использоваться самостоятельно или в составе монтируемой в автомобиле системы определения мест повреждения кабелей с устройством серии СFL. На лицевой панели расположены графический дисплей с регулируемой подсветкой, клавиатура и все органы управления, на правой торцевой – все контактные гнёзда.

Основные особенности

Операционное ПО – Windows® XP, сокращенная версия для простоты использования, гибкая и простая для будущих обновлений.
Интуитивный интерфейс управления – яркий VGA экран позволяет работать и в поле и в здании при любом освещении условиях и режимах эксплуатации.
Авто-диапазон – ПО MTDR находит повреждение кабеля и автоматически выбирает оптимальный диапазон.
Автоопределение расстояния до повреждения – в режиме отражения дуги, правый курсор сразу движется для выявления местоположения области повреждения. Отображается расстояние до неисправности.
Выбор цвета-отклика трассировки – идентифицировать трассировки легко благодаря возможности выбора цвета и шаблона оператором.
Поля данных объекта и трассировки содержат – тип кабеля/его номер, можно самостоятельно добавить данные оператора и комментарии.
