Трансформаторы напряжения являются ключевым и дорогостоящим компонентом электросети и зачастую наиболее ценным оборудованием в подстанции. Их надежность и готовность к работе является ключом к рентабельному производству и передаче электроэнергии. Постоянный мониторинг в реальном времени все больше становится важным компонентом программ по управлению оборудованием. Мониторинг в реальном времени крайне важен для оценки и понимания производительности трансформатора и его безопасной эксплуатации.

Интересный факт

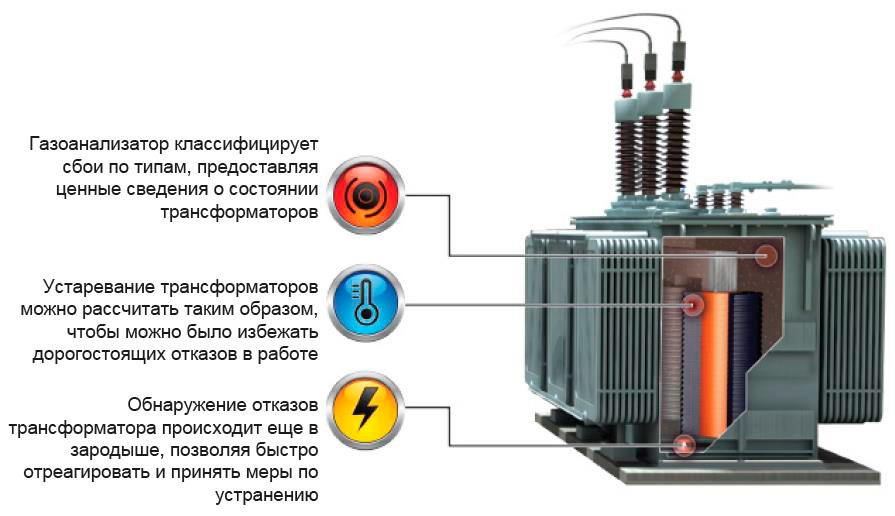

Мониторинг трансформаторов

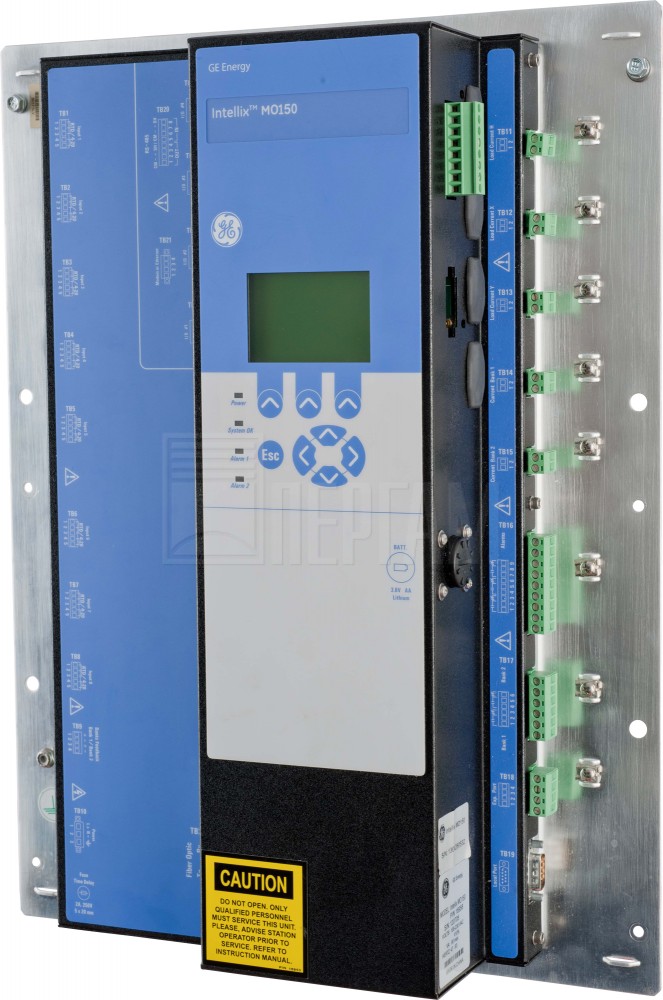

Intellix MO150 – это система мониторинга трансформаторов в реальном времени. Она постоянно измеряет такие критические параметры, как температура масла, ток нагрузки, содержание воды в масле и состояние охладительного устройства. Она включает в себя автономный расчет основанных на стандартах математических моделей, при котором необработанные данные преобразуются в дополнительную полезную информацию для осуществления контроля общего состояния трансформатора. Эта информация также помогает системным операторам в принятии критически важных операционных решений, в частности, о безопасной нагрузке на трансформаторы, чей срок службы подходит к концу.

Intellix MO150 может иметь собственный датчик DGA (анализатор растворенных в масле газов) для одного газа, чтобы его можно было использовать в качестве автономной системы, либо его можно интегрировать в газоанализатор DGA для нескольких видов газа Kelman TRANSFIX™ компании GE. Система MO150 в сочетании с устройством TRANSFIX предлагает клиентам комплексное решение, обеспечивающее более подробную картину общего состояния трансформатора, и будет контролировать коренные причины большинства сбоев трансформаторов.

Основные преимущества

Предоставляет ключевую информацию на основании данных температуры и влажности, которая является дополнительной для анализа газа, растворенного в масле.
Информация берется из математических моделей, отвечающих рекомендациям стандарта IEEE® C57.91, и рассчитывается, используя особые характеристики трансформатора, полученных из паспортных данных и отчетов испытаний.
Основное направление – работоспособность изоляционной системы и обеспечение возможности безопасного динамического нагружения трансформатора.
Также предоставляет оборудование контроля для устройства регулирования напряжения силового трансформатора под нагрузкой (РПН) и системы охлаждения.
Предоставляет помощь в оптимизации работы трансформатора и выявлении оптимального условия на основании стратегий технического обслуживания.

Области применения

Система Intellix MO150 идеально подходит для обеспечения усиленного мониторинга критически важного оборудования, такого как трансформаторы ступенчатого повышения напряжения генератора (GSU), уделяя особое внимание устареванию их изоляционных систем.

Она часто используется на трансформаторах, которые часто перегружаются из-за неправильной модели динамической нагрузки. Например, когда одно предприятие продает энергию другому предприятию, операторам необходимо продолжать поставку электроэнергии в критический момент времени, будучи уверенными в том, что они безопасно перегружают трансформаторы.

В некоторых случаях МО150 предлагает более подходящее управление охлаждением, чем некоторые другие системы, встроенные в более старые трансформаторы. Такая возможность дает этим пространство для новой нагрузки более старым трансформаторам и обеспечивает большую надежность за счет контроля эффективности охлаждения.

Электрокоммуникации

Дополнение к анализу растворенного в масле газа для обеспечения более полной системы мониторинга трансформаторов
Облегчает долгосрочное управление оборудованием

Расширенный срок службы системы изоляции

С течением времени и при разных температурах изоляция обмотки трансформатора проходит через процесс деполимеризации, который сокращает механическую прочность изоляционной бумаги. Присутствие влаги в бумаге и кислорода в трансформаторном масле являются факторами, ускоряющими ухудшение этого свойства.

Ухудшение механических свойств приводит к риску разрыва изоляции обмотки в случае короткого замыкания трансформатора. Происходящий в результате этого разлом изоляции обмотки уменьшает диэлектрическую прочность и может привести к пробою изоляции при изменении напряжения в переходных процессах и даже при нормальных условиях эксплуатации.

Такое событие постоянно контролируется при помощи алгоритма, основанного на характеристиках трансформатора, и с использованием измеренных значений масла в верхней части бака трансформатора, тока нагрузки и содержания влаги в масле.

Мониторинг трансформаторов

Работоспособность изоляционной системы

Модель определения температуры «горячего пятна» обмоток рассчитывает температуру наиболее нагретой точки каждой обмотки
Модель определения влажности рассчитывает содержание влаги в изоляции обмоток и в барьерной изоляции из электрокартона
Модель определения устаревания изоляции рассчитывает, сколько расчетного эксплуатационного ресурса уже использовано

Возможность безопасного перегружения

Дает видение возможностей безопасного перегружения трансформатора на основе его текущей нагрузки и состояния.
Результаты расчета представляются в виде графика, на котором отображается зависимость каждого прогнозируемого уровня от приемлемой продолжительности эксплуатации на этом уровне.

Мониторинг переключателя ответвлений трансформатора

Обеспечивает подсчет операций по каждому контакту и общего количества операций.
Сравнивает температуру в резонансном контуре РПН и в основном резонансном контуре на предмет перегрева.
Выдает предупреждение, если прошло слишком много времени с момента последней эксплуатации реверсирующего переключателя.

Система контроля охлаждения

Предоставляет информацию о текущем состоянии охлаждения, общем времени работы для каждого холодильника и обеспечивает обнаружение неисправной работы насосов и вентилятора
Контролирует эффективность охлаждения трансформатора и выдает предупреждение в случае его нагревания в работе
Возможность контроля охлаждения доступна для двух холодильников, включая/выключая их в зависимости от измеренных данных
Доступна функция распределения нагрузки для чередования использования холодильников с целью обеспечения одинакового износа

Комплексное решение

Ключевой элемент в комплексном портфеле GE по мониторингу трансформаторов
Легко интегрируется с газоанализатором TRANSFIX для нескольких видов газа и контроллером ввода BMT 300 для обеспечения комплексной системы мониторинга трансформаторов (TMS)
Легкость конфигурирования и управления через ПО Perception компании GE
