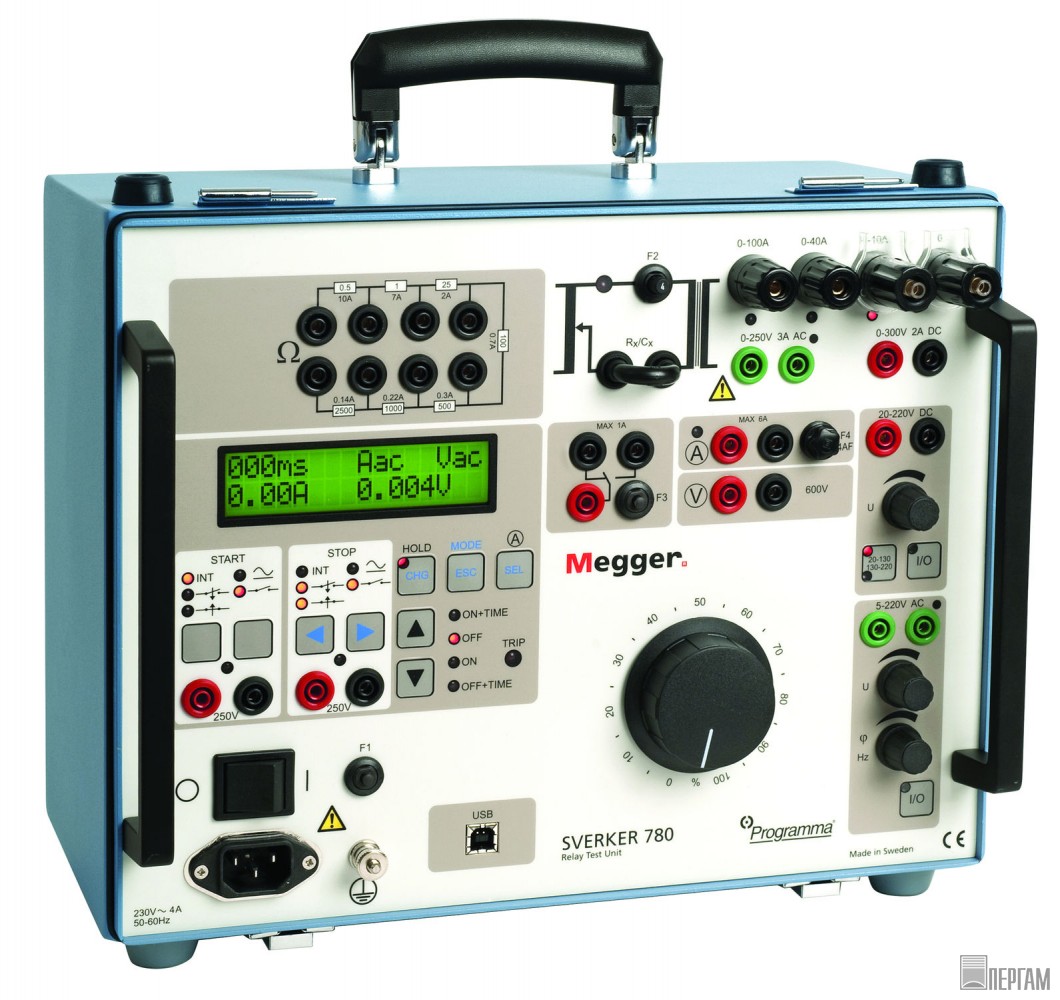

Megger SVERKER 780
Прибор тестирования РЗиА Megger SVERKER 780
Артикул: 21416
Цена по запросу
В наличии на складе,самовывоз
Гарантия производителя:12 месяцев
Сертификат Госреестр СИ РК№ 47767-11
Megger SVERKER 780
Megger SVERKER 780 предназначается главным образом для тестирования оборудования релейной защиты, но его также можно использовать для других целей. Фактически с помощью SVERKER 780 можно протестировать все однофазное оборудование релейной защиты, не требующее изменения частоты, также трехфазное оборудование, которое может быть протестировано фаза за фазой. Можно тестировать системы релейной защиты, требующие сдвига фаз. Возможны испытания автоматов повторного включения.
Тестеры реле защиты SVERKER 780 имеют множество функций, позволяющих выполнять тестирование реле более эффективно. Например, его мощный блок измерения может отображать (в дополнение к времени, напряжению и току) значения Z, R, X, S, P, Q, угла сдвига фаз и cos φ.
Вольтметр также может быть использован как 2-ой омметр (при тестировании, например, дифференциальных реле). Все величины отображаются на одном простом для чтения дисплее. Вы можете оперативно проводить испытания оборудования направленной защиты с помощью встроенного источника регулируемого напряжения. SVERKER 780 позволяет тестировать реле напряжения в диапазоне частот от 15 Гц до 550 Гц.
Тестер релейных защит SVERKER 780 внесён в Государственный реестр средств измерений (Госреестр) (№ 47767-11). Производитель — «Megger Sweden AB», Швеция. Предназначение: тестирование релейной защиты. ОАО «Пергам Инжиниринг» является официальным Дистрибьютором Megger Sweden AB на территории России и СНГ.

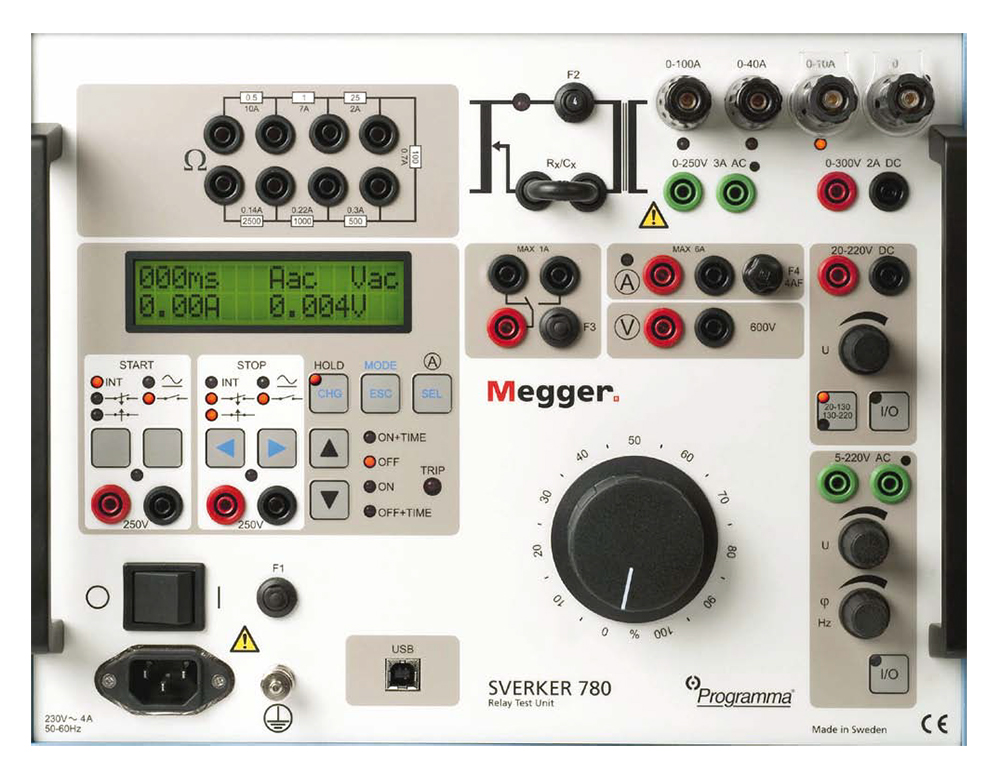

Передня панель
Программное обеспечение
Встроенное ПО (микропрограмма)
Встроенное ПО (микропрограмма) – внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием- изготовителем и не может быть изменена пользователем.
Встроенное ПО (микропрограмма) – внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием- изготовителем и не может быть изменена пользователем.
Внешнее ПО (SVERKER Win)
Программное обеспечение (ПО) SVERKER Win существенно облегчает работу в полевых условиях, обеспечивая более высокое качество отчетов. ПО SVERKER Win позволяет Вам управлять работой приборов SVERKER с помощью PC. При этом прибор SVERKER подключают к последовательному порту PC. Результаты испытаний могут быть непосредственно представлены в виде таблицы или графика, либо с использованием внешней программы, например Microsoft EXCEL. ПО SVERKER Win также обеспечивает возможность легкого доступа к инструкциям по необходимым соединениям, инструкциям по проведению испытаний и другой информации, которая заранее подготовит Вас к выполнению испытаний. Параметры-настройки, которые Вы сделали в приборе SVERKER, также будут сохранены в файле, и, таким образом, когда Вы в следующий раз захотите провести испытание такого же или подобного реле защиты, все что Вы должны будете сделать для настройки прибора SVERKER – это открыть этот файл.
Программное обеспечение (ПО) SVERKER Win существенно облегчает работу в полевых условиях, обеспечивая более высокое качество отчетов. ПО SVERKER Win позволяет Вам управлять работой приборов SVERKER с помощью PC. При этом прибор SVERKER подключают к последовательному порту PC. Результаты испытаний могут быть непосредственно представлены в виде таблицы или графика, либо с использованием внешней программы, например Microsoft EXCEL. ПО SVERKER Win также обеспечивает возможность легкого доступа к инструкциям по необходимым соединениям, инструкциям по проведению испытаний и другой информации, которая заранее подготовит Вас к выполнению испытаний. Параметры-настройки, которые Вы сделали в приборе SVERKER, также будут сохранены в файле, и, таким образом, когда Вы в следующий раз захотите провести испытание такого же или подобного реле защиты, все что Вы должны будете сделать для настройки прибора SVERKER – это открыть этот файл.
В приборе SVERKER 780 также имеется функция регулирования частоты, для тестирования частотных реле. Приборы SVERKER компактны, имеют небольшой вес (всего лишь 18 кг). Два или более прибора SVERKER могут быть синхронизированы, что, в частности, позволяет пользователю соединять три прибора SVERKER в базовую 3-х фазную испытательную установку.
Соответствует требованиям ГОСТ
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
- МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1×10-2...3×109 Гц.
- ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
SVERKER 780 может проверить следующие виды защит:
- реле максимального тока
- реле максимального тока с обратно–зависимой временной характеристикой
- реле минимального тока
- реле защиты от замыкания на землю
- направленные реле максимального тока
- направленные реле защиты от замыканий на землю
- реле максимального напряжения
- реле минимального напряжения
- направленные реле напряжения
- реле направления мощности
- реле с выдержкой времени
- тепловые реле
- реле, определяющие коэффициент мощности
- дифференциальные защиты (дифф. схемы)
- дистанционные защиты (фаза за фазой)
- реле защиты, реагирующие на появление составляющих токов обратной последовательности
- защита от перегрузки двигателя
- устройство автоматического повторного включения
- отключающие реле
- реле регулирования напряжения
- реле свободного расцепления
- реле максимального импеданса (Z больше, чем …)
- реле минимального импеданса (Z меньше, чем …)
- построение кривых намагничивания
- измерение коэффициента трансформации тока и напряжения
- измерение нагрузки вторичной цепи для оборудования релейной защиты
- измерение сопротивления
- испытание для определения КПД
- проверка полярности (направления)
Гарантийное и послегарантийное сервисное обслуживание производится российским Сервис-центром компании ПЕРГАМ, имеющим аккредитацию производителя и лицензию Федерального агентства по техническому регулированию и метрологии № 004286Р от 01.02.2008
Комплектация SVERKER 780
- SVERKER 780 — прибор тестирования устройств релейной защиты
- Комплект кабелей для измерений
- Кабель питания
- Чемодан для транспортировки
- Руководство по эксплуатации на русском языке
- Методика поверки
- Свидетельство о первичной поверке
- Сертификат калибровки
- Гарантийный сертификат авторизованного сервис-центра
- Сертификат утверждения типа средств измерений
Дополнительная комплектация (опции)
- CD-диск c ПО SVERKER Win для MS Windows
- Переключатель фаз PSS750
- Источник тока и напряжения CSU20F
- Сумка для кабелей
Документы к Megger SVERKER 780
Отзывы Megger SVERKER 780
Иванов О.А.
26.03.2015
Опыт использования
Несколько месяцев
Достоинства
Достоинства SVERKER 780:
Присутствие встроенного набора сопротивлений
Возможность измерения тока и напряжения в четверть периода промышленной частоты
Мощный источник тока 0-250А переменного напряжения 0-250В
Дополнительный источник напряжения
Таймер с отдельным входом запуска/остановки
Небольшой вес и габариты
Присутствие встроенного набора сопротивлений
Возможность измерения тока и напряжения в четверть периода промышленной частоты
Мощный источник тока 0-250А переменного напряжения 0-250В
Дополнительный источник напряжения
Таймер с отдельным входом запуска/остановки
Небольшой вес и габариты
Недостатки
Результатами тестирования прибора SVERK ER 780 персонал службы РЗА Филиала ОАО «Концерн Росэнергоатом » «Дирекция строящейся Ленинградской АЭС-2» остался доволен, но хотел бы в качестве рекомендаций о дальнейшей модернизации SVERKER 780 внести следующие дополнения: предусмотреть внутренние коммутируемые электрические соединения между выходом по напряжению источника тока и входом встроенного вольтметра; возможность в автоматическом режиме задавать изменение частоты по времени (ступенчато).
Комментарий
Прибор SVERКER 780 проходил опытную эксплуатацию в Филиале ОАО «Концерн Росэнергоатом» «Дирекция строящейся Ленинградской АЭС-2 в период с 14.08.2014 по 31.12.2014. Ввиду отсутствия введенного в эксплуатацию электротехнического оборудования было осуществлено ознакомление персонала с прибором SVERКER 780 и ряд стационарно-практических испытаний. SVERКER 780 позволил протестировать практически все типы однофазных релейных защит с использованием образцовых реле. Можно отметить более широкие функциональные возможности SVERKER 780 по сравнению с другими устройствами для проверки УРЗА. Например, его мощный блок измерения может отображать (в дополнение к времени, напряжению и току) значения полного, активного, реактивного сопротивления, полной, активной, реактивной мощности, угла сдвига фаз и cos φ на одном простом для чтения дисплее.
Небольшие вес и габариты, прочный корпус, а также широкие функциональные возможности SVERКER 780 делают весьма удобным. применение прибора в «полевых» условиях!
Небольшие вес и габариты, прочный корпус, а также широкие функциональные возможности SVERКER 780 делают весьма удобным. применение прибора в «полевых» условиях!
