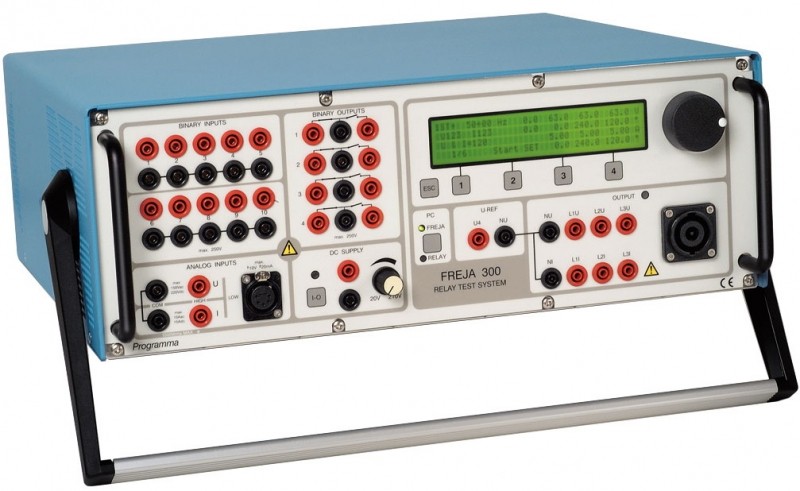

FREJA 300 – система тестирования реле с возможностью моделирования возможных неисправностей. Вес системы тестирования реле FREJA 300 всего лишь 15 кг. Прочная и надежная конструкция системы Фрея разработана для эксплуатации в полевых условиях в широком диапазоне температур. FREJA 300 может работать как с использованием РС, так и без него. После запуска режима Local (локальный) система FREJA 300 может использоваться как автономная система без РС. Применение режима Local просто. Функция каждой кнопки описана на дисплее, на котором также отображаются параметры настройки и значения измеряемых величин. Очень точные (обычно 0,01%) аналоговые входы низкого уровня предназначены для измерения выходных сигналов преобразователей. Входы высокого уровня могут быть использованы в качестве обычного амперметра и омметра. Система тестирования реле FREJA 300 может генерировать следующие напряжения и токи: 4х150 В (82 ВА) и 3х15 А (87 ВА) или 1х45 А (250 ВА), либо с использованием дополнительного внешнего усилителя СА3 – 6 различных значений токов. Каждый выход может быть изменен независимо. Система Фрея позволяет выполнять как статические, так и динамические испытания, например, в режимах, предшествующих появлению неисправности, и генерации повреждения при одновременном изменении величин параметров и формы сигналов. Фрея 300 также может быть использована как устройство имитации неисправностей для их создания или генерации, либо для импортирования реальных зарегистрированных помех, т.е. – импортирования файлов EMTP или COMTRADE (и редактирования формы сигналов) с помощью ПО моделирования неисправностей или помех – FREJA SIM. Встроенный источник постоянного тока прибора может осуществлять питание релейной защиты. Система FREJA 300 в основном предназначена для тестирования вторичных цепей оборудования релейной защиты. Испытаниям могут быть подвергнуты практически все типы реле защиты.

Режим LOCAL – без использования РС

Выбор этого режима выполняется легко путем поворота диска с последующим щелчком на выбранной опции. Все параметры настройки автоматически сохраняются при выходе из режима. Однако при желании Вы можете присвоить этим настройкам имя и сохранить их отдельно для удобства доступа при проведении следующего испытания. На дисплее также отображается значение параметра, который генерируется. Эта функция эквивалентна трем вольтметрам и трем омметрам, которые представляют среднеквадратические значения величин для всех генераторов.

Центр управления ПО FREJA WIN

Это ПО имеет определенное число программных инструментов. Вы можете запускать эти программы в Центре управления, где также можете сохранять и повторно вызывать результаты тестирования. Так как настройки/результаты сохраняются на обычном экране Microsoft Explorer, то Вы можете легко создать свои собственные конфигурации тестирования объектов.

Инструмент GENERAL режима LOCAL

Инструментарий General (основной) – это программные средства, удобные и простые для понимания, в виде панели инструментов. На странице Connect (соединить) ПО FREJA Win Вы можете ввести информацию о том, как присоединить реле, включая рисунок, если требуется. На странице Sequence (последовательность) Вы можете изменять все параметры генератора независимо. Вы можете создать до 25 различных состояний (состояние, предшествующее появлению неисправности; неисправность 1; неисправность 2; неисправность 3 и т.д.). Это очень полезно при тестировании автоматов повторного включения или релейной защиты двигателей. На странице Ramp (изменение сигнала) Вы можете изменять все параметры генератора независимо. Амплитуды и углы отображаются на векторной диаграмме, а значения могут быть установлены с помощью диска, клавиатуры или мыши. При этом также возможно генерировать до 25-ти гармоник.

Инструмент Distance (дистанция) – служебная программа, предназначенная для тестирования дистанционных реле. На странице Configuration (конфигурация) ПО FREJA Win Вы вводите число зон, которые необходимо тестировать, а также допуски на время и импеданс, формируя, таким образом, автоматический тест. Никакого программирования при этом не нужно. Затем, позже когда Вы вызовите этот объект в Центре управления, все параметры настройки восстановятся – т.е. Вы можете немедленно начать тестирование.

Дополнительные принадлежности

Пульт дистанционного управления
Пульт дистанционного управления с кабелем длиной 3 м для связи с системой.
Набор тестовых проводов
Набор тестовых проводов с защищенными от касания контактами. 2 х 0,25 м, 2,5 мм2; 2 х 0,5 м, 2,5 мм2; 8 х 2 м, 2,5 мм2. Обычно необходимо два набора этого типа. Масса: 0,8 кг.
Универсальный кабель FREJA 300
Значительно сокращает время подключения. Состоит из многоконтактного разъема, который обеспечивает соедине-ние с тремя выходами напряжения и тремя токовыми выходами системы FREJA 300, а также включает в себя однополюсные штепсели, которые используются для соединения с тестируемым оборудованием релейной защиты.
Усилитель тока СА3
Трехфазный усилитель тока для обеспечения высокой выходной мощности и тока.
Устройство GPS100
Устройство GPS100 обеспечивает возможность синхронизации двух или более систем FREJA 300 для проведения комплексного тестирования. Сквозное тестирование обеспечивает быстрое получение надежных результатов, показывающих, как взаимодействуют две или более релейных систем защиты. GPS100 включает в себя блок питания, антенну с 20-ти метровым кабелем и кейс для переноски.
Инструмент Transducer (измерительный преобразователь)
Измерительные преобразователи используются для измерения, например, тока, напряжения, мощности, фазового угла или частоты. Выходной сигнал преобразователя – либо напряжение постоянного тока, либо ток. Стандартные диапазоны 0-10 В или 4-20 мА, а в некоторых случаях 0-1 мА. Входные сигналы измерительного преобразователя соединены с источниками напряжения и/или тока системы FREJA 300. Выходной сигнал измерительного преобразователя соединен с низкоомным аналоговым входом. Точность измерений очень высокая. Вы можете тестировать различные типы преобразователей в полностью автоматическом режиме. просто нажмите кнопку Start, и программа будет тестировать преобразователь и показывать приведенную, абсолютную и относительную ошибки. В отчете Вы получите результаты, как в графической, так и в табличной форме.
