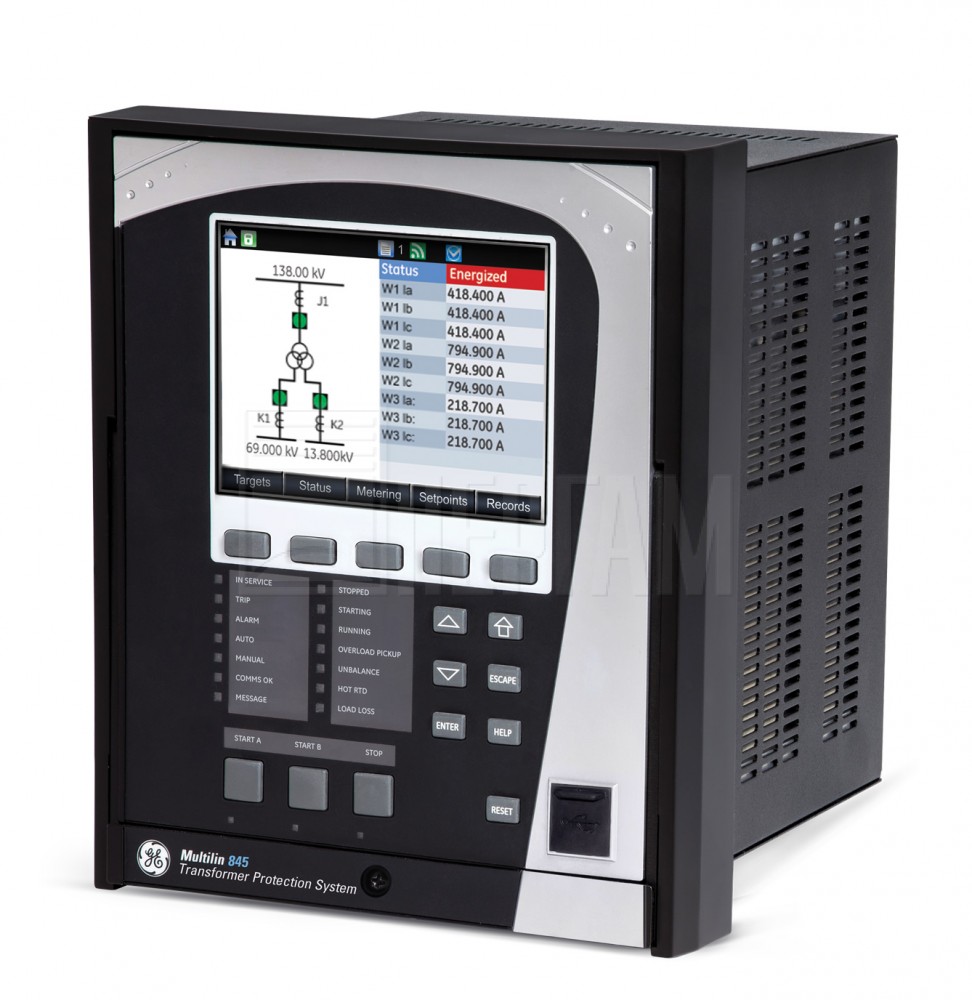

Терминалы РЗА Multilin Серия 8

Терминал релейной защиты и автоматики – инновационное решение для промышленности и энергетики

Платформа Multilin™ 8 серии – это единая встроенная платформа, обеспечивающая защиту, управление, контроль и измерение при эксплуатации критически-важных фидеров, двигателей, трансформаторов и генераторов, как в энергетике, так и в промышленных условиях.

12 элементов управления распределительными устройствами, полностью конфигурируемая однопроводная линейная схема на большом цветном графическом дисплее, панель сигнализации с 36 предупредительными сообщениями и до 20 нажимных кнопок делают платформу Multilin 8 серии идеальным «универсальным решением» для применения как внутри, так и вне подстанции.

В конструкцию входят расширенные опции передачи данных, а также функции всестороннего контроля компонентов. Платформа Multilin 8 серии обеспечивает широкий спектр функциональных возможностей, включая высококлассную защиту, обширную программируемую логику, а также гибкую конфигурацию. Платформа 8 серии поддерживает работу с новейшими промышленными протоколами и технологиями, что позволяет легко интегрировать платформу 8 серии в новые или уже существующие системы SCADA или РСУ для повышения уровня информированности о текущей ситуации.

Основные преимущества

• Единый подход к защите, управлению и контролю фидеров, двигателей, трансформаторов и генераторов;
• «Универсальное решение» с продвинутой логикой и гибкой конфигурацией, обеспечивающее комплексную первичную или резервную защиту, управление и контроль системами электропитания;
• Конфигурируемая пользователем однопроводная линейная схема с цветным дисплеем для местного управления, контроля состояния системы и проведения измерений;
• Расширенная диагностика двигателя, трансформатора и генератора с системой регистрации неисправностей высокого уровня и нарушений нормального режима;
• Встроенное обнаружение вспышки дугового разряда с помощью датчиков света, с отслеживанием по перегрузкам для уменьшения объемов падающей энергии и повреждений оборудования;
• Высокий уровень информационной безопасности, например, AAA, Radius, RBAC и Syslog, соответствующий требованиям NERC® CIP;
• Выдвижная конструкция упрощает тестирование, пуско-наладочные работы и техническое обслуживание, что увеличивает время работы;
• Опциональное Wi-Fi подключение минимизирует системную конфигурацию и обеспечивает безопасное релейное программирование и получение данных диагностики;
• Релейная диагностика окружающей среды помогает визуально отобразить изменение параметров окружающей среды.

Обзор платформы Multilin 8 серии

От заводов перекачки и переработки топлива, до карьеров и площадок подземной добычи и переработки, от больших до малых предприятий – везде Заказчикам необходимы решения, которые обеспечивают максимальное время работы, минимальные трудозатраты на эксплуатацию и обслуживание, а также износостойкость, позволяющую работать в самых суровых условиях.

Платформа Multilin 8 серии – это релейная платформа защиты и управления GE нового поколения, обеспечивающая комплексную защиту и контроль компонентов критически-важных фидеров, двигателей, генераторов и трансформаторов.

Платформа Multilin 8 серии разработана для решения проблем, с которыми сталкиваются Заказчики при проведении повседневных операций, и обеспечивает, помимо прочего, максимальное время работы систем и процессов, упрощает внедрение и ТО системы, повышает срок службы критически-важных компонентов. GE поднимает планку производительности и надежности систем.

Расширенная система коммуникаций платформы Multilin 8 серии позволяет ей легко и органично интегрироваться в новые и существующие системы РСУ/SCADA, вместе с другими средствами защиты Multilin, что обеспечивает комплексное всеобъемлющее решение для электрических систем.

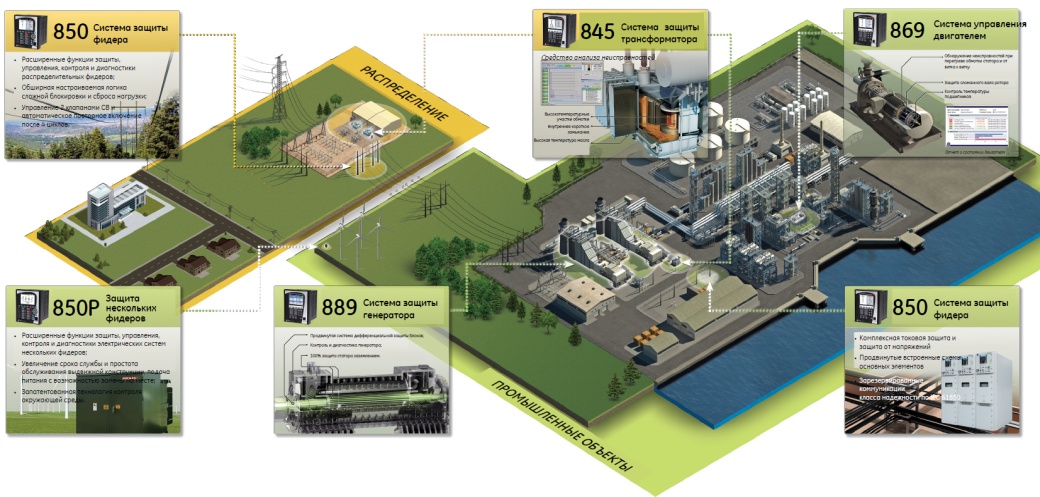

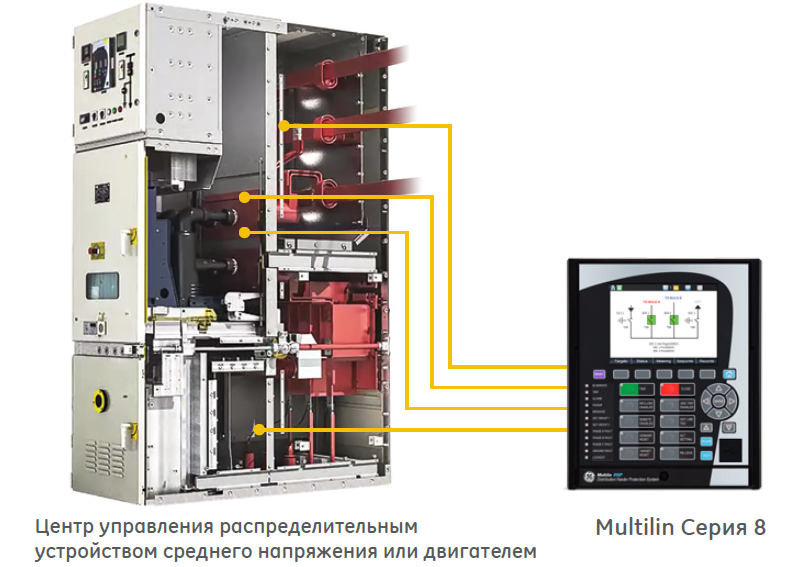

Платформа Multilin 8 серии – Пример применения

Первоклассное качество и надёжность

Лучшие в отрасли качество, надежность и дизайн являются ключевыми составляющими релейной платформы защиты нового поколения GE. Наша компания вложила большие суммы в передовую систему типовых испытаний, которая имитирует все варианты условий эксплуатации. Она спроектирована по стандартам класса 3 IPC A-610, соответствует высочайшим стандартам надежности и обеспечивает работу в сложных условиях. Перед отправкой с заводов GE каждое устройство проходит 100% контроль электростатического напряжения.

Уникальные технологии и дизайн

Платформа Multilin 8 серии обеспечивает комплексную, высококлассную защиту, управление, контроль и диагностику критически-важных компонентов как в энергетике, так и в промышленных условиях. Многолетний опыт GE позволяет внедрять функции, облегчающие эксплуатацию, например, блоки с единым экраном, позволяющие быстрее их конфигурировать, настраиваемая схематичная логика, не требующая программирования конечным пользователем, быстрая установка, уменьшение стоимости внедрения и меньшее количество отказов.

Продукция Multilin 8 серии оборудована встроенным модулем защиты, который использует специализированные алгоритмы, позволяющие проводить расширенную диагностику для контроля функционирования защиты компонентов. Поддержка и защита подачи питания при проведении операции является самым важным фактором обеспечения максимальной доступности процессов и производительности.

Платформа Multilin 8 объединяет в себе новейшие функции информационной безопасности, включая сложность паролей, проверку подлинности RADIUS, ролевое управление доступом (РУД) для Заказчиков, в соответствии с требованиями NERC CIP и NISTIR 7628. Компания GE понимает, что Заказчикам необходимы устройства защиты и управления, которые могут надежно работать в самых суровых и проблемных условиях. Поэтому стандартная комплектация платформы Multilin 8 серии включает покрытие, подходящее для тяжелых условий эксплуатации, на всех печатных платах, а также запатентованный модуль контроля окружающей среды, который в реальном времени отслеживает параметры окружающей среды, которые могут повлиять на срок службы продукции, что обеспечивает большую надежность и увеличивает срок службы реле.

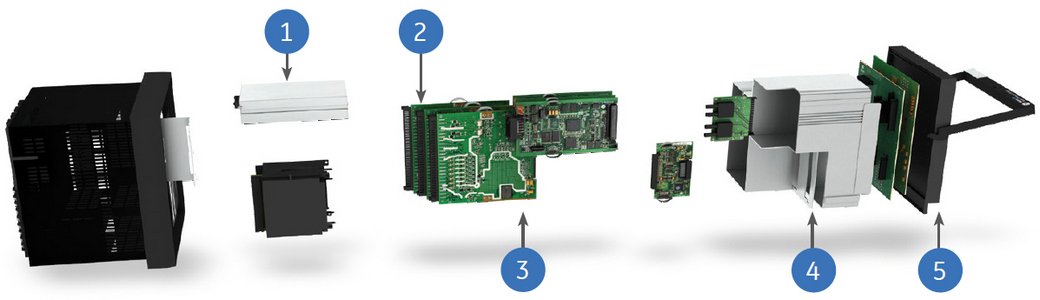

1. Подача питания с возможностью замены на месте

   Повышает срок службы реле защиты и минимизирует затраты и время, необходимые для замены и повторной конфигурации.

2. Покрытие для работы в неблагоприятных условиях

   Стандартно используется для всех печатных плат, обеспечивает высокую надежность и увеличивает срок службы реле.

3. Произведено по стандартам IPC A-610, класс 3

   Обеспечивает самый высокий класс надежности при эксплуатации в тяжелых условиях.

4. Произведено по стандартам IPC A-610, класс 3

   Обеспечивает самый высокий класс надежности при эксплуатации в тяжелых условиях.

5. Выдвижная конструкция

   Позволяет упростить управление парком устройств.

Надёжное обслуживание и поддержка

Помимо новейших технологий и инновационного дизайна, обеспечивающих безотказную работу и надежность, на платформу Multilin 8 серии GE дает гарантию сроком на 10 лет. Платформа Multilin 8 серии – это релейная платформа защиты и управления GE нового поколения, обеспечивающая комплексную защиту и контроль компонентов критически-важных фидеров, двигателей, генераторов и трансформаторов.

Управление распределительными устройствами и конфигурируемые однолинейные схемы

Терминал РЗА Multilin 8 серии позволяет работать с конфигурируемыми динамичными однолинейными схемами на шести (6) страницах, максимум, для полноценного управления распределительными устройствами, в т.ч. 3 автоматами защиты и 9 разъединителями, включая блокировки. На одной странице схемы помещаются до 15 цифровых и измерительных элементов состояния. Их можно настроить на отображение автоматов защиты, переключателей, измерительного оборудования и индикаторов состояния.

Отдельные страницы схемы можно выбрать в качестве домашних страниц по умолчанию. В настойках экрана по умолчанию также можно настроить автоматическое перелистывание страниц. Такие мощные функции управления и отображения в концепции универсальных реле позволяют исключить внешние средства управления, переключатели и табло на панели, что сокращает стоимость разработки и самого оборудования.

Панель сигнализации и виртуальные нажимные кнопки

В платформу Multilin 8 серии входит конфигурируемая панель сигнализации, которую можно настроить на отображение до 36 предупредительных сообщений в режиме самовозврата, или в режиме фиксации кнопки согласно стандарту ISA 18.1 как и для физической панели сигнализации, что исключает необходимость наличия такой физической панели. Предупредительные сообщения могут отображаться на передней панели в настраиваемой сетке 2x2 или 3x3.

Платформа Multilin 8 серии расширяет возможности местного управления посредством 20 виртуальных нажимных кнопок, которым можно присвоить различные функции. Каждая программируемая нажимная кнопка оборудована собственным программируемым светодиодом, который можно использовать для индикации функции нажимной кнопки вкладки. Короткий цикл защиты каждые 2мс платформы 8 серии обеспечивает высокую скорость реагирования элементов защиты тока, напряжения, питания и частоты, что снижает нагрузку на компоненты. Платформа Multilin 8 серии поддерживает новейшие протоколы передачи данных, включая DNP, ModBus, IEC 60870-5-103, IEC 62439/PRP и IEC 61850; что упрощает ее интеграцию в новые и существующие сети SCADA/РСУ.

Защита и управление

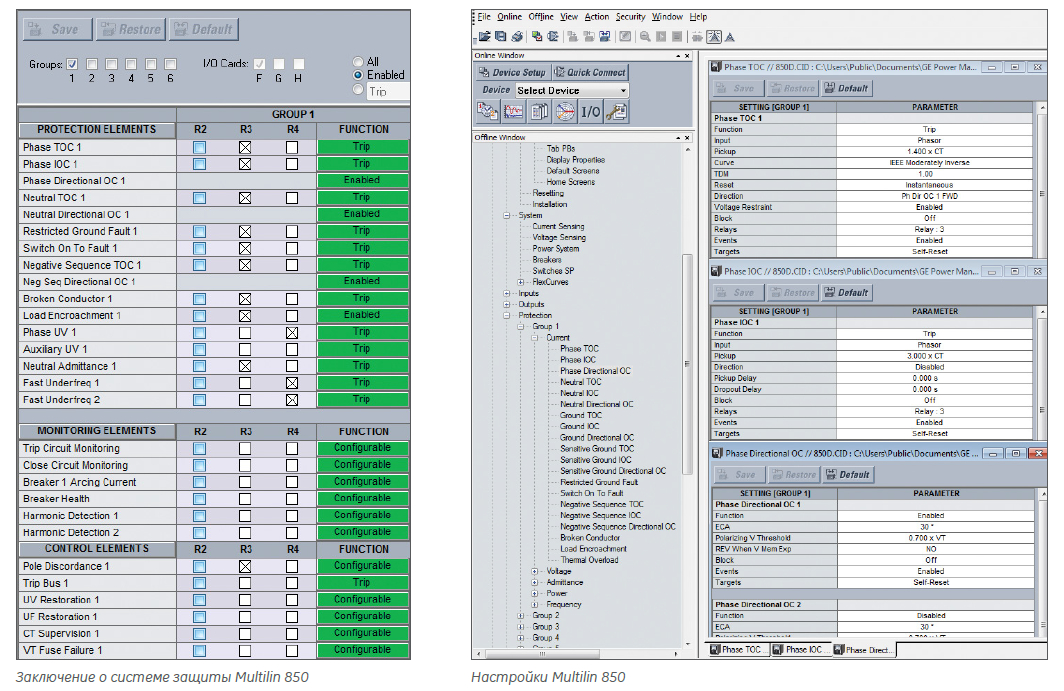

Платформа Multilin 8 серии обеспечивает высокий уровень защиты и управления в различных условиях. В неё входит полный комплект выборочно включаемых индивидуальных элементов управления и защиты.

Встроенная защита от вспышки дугового разряда

В платформу Multilin 8 серии входит встроенный модуль защиты от вспышки дугового разряда, который постоянно отслеживает возникновение вспышки в распределительном устройстве, центрах управления двигателей и в панелях управления. Цикл защиты в 2 мс позволяет платформе 8 серии обнаруживать свет и перегрузки с помощью 4-х датчиков вспышки, подключенных к реле 8 серии. В случаях, когда вспышка/ неисправность все же возникают, реле быстро определяет неисправность и выдает команду на отключение в соответствующий автомат защиты, что уменьшает общую падающую энергию и минимизирует сопутствующие повреждения оборудования. Самоконтроль и диагностика датчиков обеспечивает работоспособность самих датчиков, а также оптических кабелей по всей длине. Светодиоды на дисплее передней панели платформы 8 серии можно настроить на индикацию состояния датчиков и их соединений с реле.

Платформа Multilin 8 серии обеспечивает быструю надежную защиту от вспышки дугового разряда посредством датчиков-светоулавливателей вспышки дугового разряда, встроенных в устройства защиты и управления. При скорости обнаружения вспышки дугового разряда в 2 мс, расходы в связи с повреждением оборудования и внеплановым простоем значительно сокращаются.

Вводы и выводы

Платформа 8 серии оборудована цифровыми вводами и выводами согласно графику в приложении: 7 аналоговых выводов (пост. ток, мА), 4 аналоговых ввода (пост. ток, мА). Настраиваемые аналоговые вводы можно использовать для измерения питания, поданного на реле от стандартных преобразователей. Каждый ввод может индивидуально настраиваться для измерения сигналов преобразователя 4-20 мА, 0-20 мА или 0-1 мА.

Платформу 8 серии также можно настроить на выдачу команды сигнализации или отключения в зависимости от установленных предельных значений. Настаиваемые аналоговые выводы можно использовать для отправки стандартных сигналов преобразователя в контрольное оборудование. Аналоговые выводы можно настроить на выдачу согласно измеренным аналоговым значениям или расчетному количеству. Опциональный ввод преобразователя общего назначения позволяет контролировать заданное пользователем значение и использовать его для защиты согласно логике FlexLogic™.

Расширенная автоматизация

В платформе Multilin 8 серии представлены возможности расширенной автоматизации, которые превосходят показатели большинства других реле защиты. Это позволяет снизить необходимость в дополнительных программируемых контроллерах или дискретных реле управления, включая программируемую логику, передачу данных и устройства SCADA. Расширенная автоматизация также позволяет полностью интегрировать платформу 8 серии в другие системы защиты и производства (SCADA или РСУ).

Контроль и диагностика

Неисправности и отказы оборудования могут значительно повлиять на процесс, что приводит к потерям дохода и продукции. Диагностическое ТО и информированность о текущем рабочем состоянии оборудования может уменьшить время внепланового простоя и потребление энергии, что значительно увеличит рабочие показатели и срок службы оборудования. Подробное предложение в области контроля и диагностики дано в отдельных брошюрах на оборудование 8 серии.

В серии 8 Multilin обеспечивается высокоточное измерение и запись всех сигналов переменного тока. Функция измерения напряжения, тока и мощности встроена в реле в качестве стандартной. Параметры тока и напряжения представлены в виде общей амплитуды СКЗ, а также основной амплитуды и угла частоты.

Контроль окружающей среды

В платформу 8 серии входит Модуль контроля окружающей среды (EAM), который записывает данные об окружающей среде на всем протяжении срока службы оборудования. Данный запатентованный модуль измеряет температуру, влажность, броски напряжения и собирает данные о событиях для заданных предельных участков каждый час на протяжении 15 лет. Эти данные можно извлечь с помощью установочного ПО EnerVista. Такой отчет с данными может помочь определить условия эксплуатации установленного парка оборудования и принять соответствующие меры по корректировке. На надежную и безопасную работу реле 8 серии и прочих электронных устройств в непосредственной близости могут повлиять условия окружающей среды. Платформа 8 серии спроектирована таким образом, чтобы соответствовать или превосходить требования всех необходимых промышленных стандартов, однако некоторые условия эксплуатации могут выходить за рамки таких стандартов и снижать общий срок службы устройства.

Обычные условия окружающей среды, которые могут повлиять на надежность электронного устройства, включают напряжение, плотность тока, температуру, влажность, газы, пыль, загрязнения, механические нагрузки, удары, радиацию и силу электромагнитных полей. Такие факторы окружающей среды отличаются от естественных погодных условий в конкретных условиях установки, т.о. их лучше отслеживать. Встроенная функция контроля окружающей среды платформы 8 серии (патент «Системы и методы прогнозирования необходимости ТО для интеллектуальных электронных устройств») собирает гистограммы по каждому эксплуатационному параметру с момента ввода устройства в эксплуатацию. Контролируемые условия окружающей среды включают температуру, влажность и переходное напряжение. Гистограмму по каждому фактору окружающей среды можно получить со страницы диагностики, доступ к которой предоставляется запуском установочной программы Multilin 8 серии EnerVista с ПК.

Измерение

Multilin 8 позволяет контролировать качество питания с высокой точностью для проведения анализа неисправностей и нарушений в работе системы, проводить глубокий анализ систем питания посредством продвинутых функций, контроля и инструментов записи:

• Измерение гармоник до 25-й гармоники как для токов, так и для напряжений, включая общие гармонические искажения (THD).

• Длина записи регистратора переходных процессов составляет от 31 до 1549 циклов, в зависимости от заданной пользователем конфигурации. Это дает пользователю возможность получать длинные записи о нарушениях, что в некоторых случаях является критически-важным.

• Регистратор переходных процессов может записывать до 32 цифровых точек и 16 аналоговых значений, заданных пользователем, в формате COMTRADE.

• Мощное устройство регистрации данных позволяет записывать до 16 аналоговых значений, выбранных из списка аналоговых значений, рассчитываемых реле. Скорость считывания меняется начиная с 16 мс, 20 мс, 1 с, 30 с, 1 мин, 30 мин, до 1 часа. Такая гибкость в снятии данных позволяет оператору измерять (например) коэффициент мощности или поток реактивной мощности в течение нескольких часов или даже нескольких дней, что дает возможность провести подробный анализ и принять корректирующие действия, по необходимости.

• Подробный отчет о неисправностях дает пользователю возможность определить место возникновения неисправности, ее тип, а также элемент(ы), который(ые) вызвал(и) отключение реле. В нем также содержится и другая полезная информация, например, предаварийные и аварийные фазоры, название и модель реле, версия прошивки и прочие данные. Реле хранит отчеты о неисправности для последних 16 событий. Регистратор событий 1024 в хронологическом порядке перечисляет все сработавшие элементы с точной временной меткой за большой период времени. Регистратор 8 серии хранит данные по последним 1024 событиям в местной памяти реле.

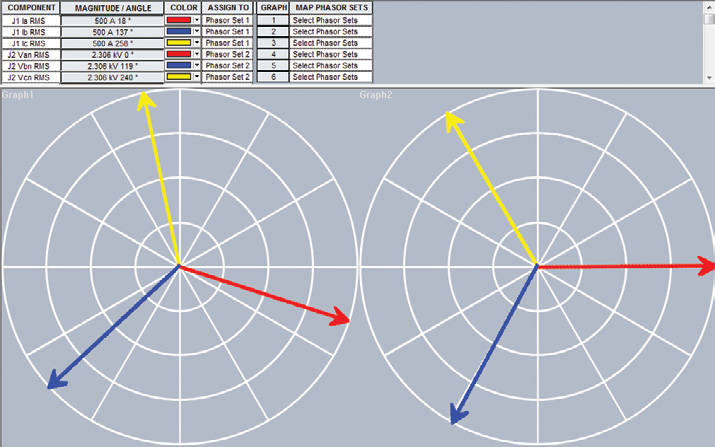

Устройство просмотра фазоров Multilin 8 серии

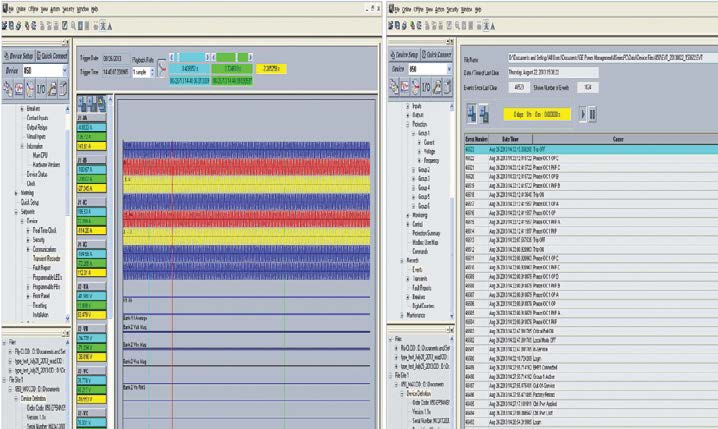

Эксплуатационные показатели системы контроля Multilin 8 серии с записью данных осциллографа и данных о событиях

Передача данных

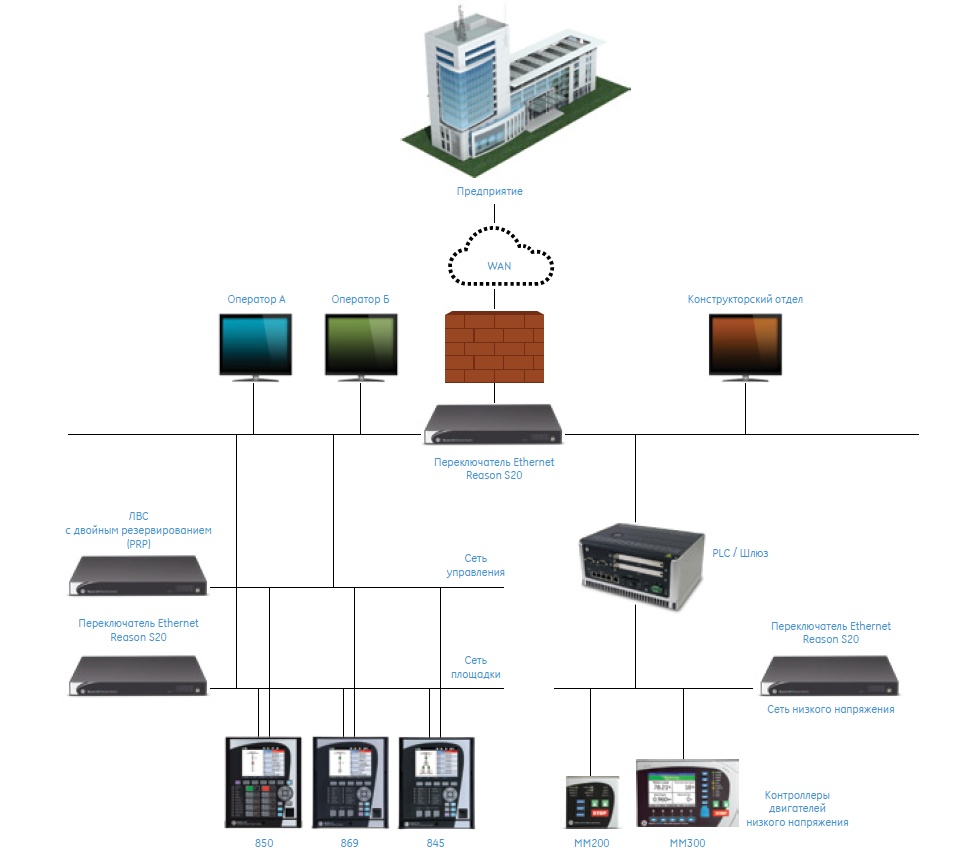

В платформу Multilin 8 серии входят новейшие технологии в сфере связи для удаленного доступа к данным, а также обеспечивается доступ инженерному персоналу, что приводит к простой и гибкой эксплуатации и интеграции в новые и существующие инфраструктуры. Непосредственная поддержка оптоволоконного кабеля Ethernet позволяет установить широкополосную связь, которая обеспечивает малое запаздывание и высокоскоростную передачу файлов о неисправностях реле и данных о событиях. Платформа 8 серии также поддерживает два независимых IP адреса, обеспечивая высокую гибкость в работе с самыми сложными сетями передачи данных.

Терминал РЗА 8 серии имеет несколько опций связи по Ethernet и через последовательные порты, а также поддерживает широкий спектр стандартных промышленных протоколов, что обеспечивает прямую интеграцию в системы РСУ и SCADA. Платформа 8 серии поддерживает следующее протоколы:

• IEC 61850 (8 клиентов, 4 логических устройства, расширение приемников и передатчиков, аналоговый GOOSE), IEC 62439 / PRP;
• DNP 3.0 последовательный, DNP 3.0 TCP/IP, IEC 60870-5-103, IEC 60870-5-104;
• Modbus RTU, Modbus TCP/IP.

На платформе 8 серии есть два интерфейса через передний USB-порт и по Wi-Fi для облегчения доступа к реле.

Подключение к Wi-Fi:

• Упрощает установку и настройку конфигурации;
• Упрощает процедуру получения данных диагностики;
• Устраняет необходимость присутствия персонала перед распределительным устройством;
• Безопасность WPA-2.

Информационная безопасность

Платформа 8 серии оборудована целым комплексом функций обеспечения информационной безопасности, которые помогают операторам следовать стандартам и нормам NERC CIP.

Поддержка сервера AAA (Radius/ LDAP)

Обеспечивает интеграцию при помощи аутентификации с централизованным управлением и учет всей активности пользователя, применяя лучшие современные промышленные практики и стандарты, соответствующие требованиям NERC CIP по управлению аутентификацией и паролями.

Ролевое управление доступом (РУД)

Эффективное управление пользователями и ролями в платформа 8 серии. Новые усовершенствованные функции доступа позволяют пользователям конфигурировать до трех ролей для максимум восьми конфигурированных пользователей с индивидуальными паролями. Для аутентификации используется служба идентификации удаленных пользователей (Radius).

Регистратор событий (системный журнал (Syslog) SEM)

Фиксирование всех событий, связанных с информационной безопасностью в рамках последовательности событий (вход и выход из системы, попытки ввода неверного пароля, удаленный/ местный доступ, сессия пользователя, изменение настроек, обновление FW, проч.), обработка и классификация данных по уровню безопасности с использованием , стандартного формата данных системного журнала. Это позволяет взаимодействовать с системами управления событиями безопасности (SEM).

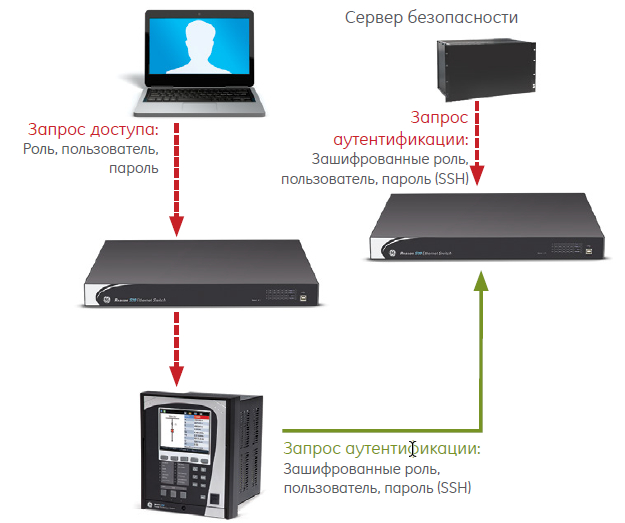

Информационная безопасность с аутентификацией Radius

Программное обеспечение и конфигурация

Программное обеспечение EnerVista™ представляет собой набор лидирующих в своей отрасли программ, упрощающих каждый аспект работы с платформой Multilin 8 серии. EnerVista предоставляет все инструменты для контроля состояния защищаемых активов, поддержки устройства и интегрирования информации, измеряемой при помощи платформы Multilin 8 серии в системы контроля процессов SCADA или РСУ. Возможность легко просматривать последовательность событий является неотъемлемой частью установочного ПО, так как анализ произошедших событий является важной частью надлежащего управления системой.

Приложение EnerVista Launchpad

EnerVista Launchpad – это мощный пакет ПО, предоставляющий пользователям доступ ко всем инструментам настройки и поддержки, необходимым для конфигурации и обслуживания продукции Multilin. Инструменты для установки Launchpad позволяют конфигурировать устройства в режиме реального времени по связи посредством последовательного, Ethernet- или модем-подключения, или оффлайн посредством создания файлов настройки устройств, которые будут позже переданы в устройства. В Launchpad входит система архивации и управления документацией, которая обеспечивает актуальность и доступность документов по необходимости.

Установочное ПО платформы 8 серии

Установочное ПО платформы 8 серии обеспечивает единую установку и конфигурацию для всех компонентов платформы, а также сокращает время, необходимое для установки и конфигурации устройства.

Моделирование

Платформа 8 серии позволяет имитировать подачу тока и напряжения при включении данной функции. Также можно проводить другие испытания, например, испытание светодиодов ламп по каждому цвету, или испытание выходных реле. Функция моделирования предназначена для проверки функционирования реле при реагировании на различные запрограммированные условия без необходимости внешней подачи переменного напряжения и тока. Пользователи, работающие с платформой впервые, могут использовать данную функцию для обучения. Параметры системы, включая значения тока, напряжения и фазных углов вводятся в качестве уставок. При переходе в режим моделирования реле прекращает считывание фактических показаний переменного тока, создает образцы, отражающие запрограммированные фазоры, и загружает такие образцы в память для обработки реле. Для использования различных функций реле могут моделироваться как нормальные условия работы, так и неисправности.

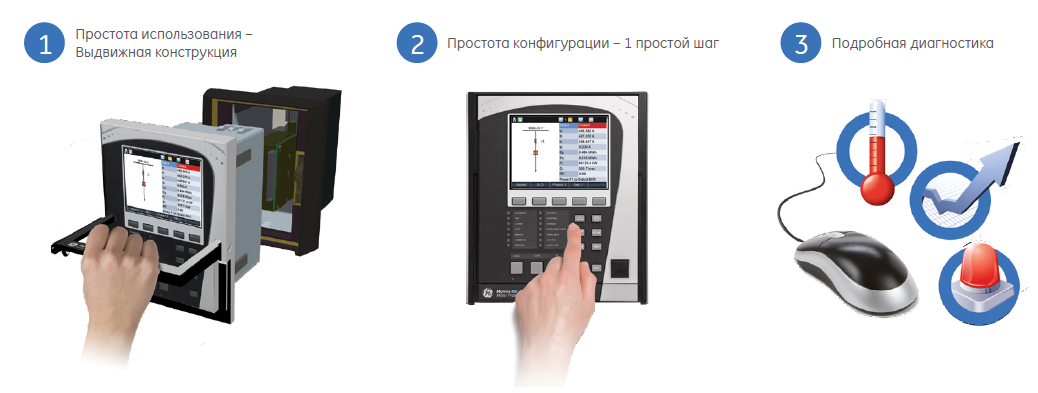

Упрощенная установка и регулярное ТО

Надежная платформа 8 серии модернизирует рабочий процесс пользователя и упрощает выполнение конструкторских задач, например, конфигурирование, проводку, испытания, пуско-наладочные работы и ТО. Используя опыт упрощенной установки и конфигурирования, в платформе 8 серии используются экраны упрощенной установки для уменьшения времени установки реле. Помимо прочего, для местного программирования в платформе 8 серии есть полностью рабочая ГПУ, которая обеспечивает местный контроль устройств.

Простота использования

Платформа 8 серии продолжает тенденцию своих предшественников по обеспечению простых в использовании реле защиты. Она разработана для минимизации требований к продукции и возможностям конфигурации системы, что позволяет быстрее ее монтировать, облегчает и упрощает наладку и настройку конфигурации.

Цветной графический дисплей ЧМИ лицевой панели

Большая цветная графическая панель управления (ГПУ) отображает критически-важные данные о состоянии и измерения. Когда клавиатура и дисплей не используются, ГПУ автоматически переходит в режим заставки, который отключает дисплей до того момента, пока кто-нибудь не нажмет одну из местных нажимных кнопок.

На лицевой панели 8 серии 14 светодиодных индикаторов и 3 светодиодных нажимных кнопки с индикаторами. 10 из светодиодов программируются пользователем, а светодиоды «Работа» и «Срабатывание» не программируются. Светодиоды «Отключение» и «Авария» не настраиваются по цветам, но для них могут назначаться операнды. ГПУ может использоваться для просмотра состояния устройства или системы, предупредительных сообщений и журналов событий, а также данных измерений. ГПУ и клавиши навигации упрощают настройку конфигурации и установку реле, что позволяет пользователям вносить изменения в настройки непосредственно с лицевой панели. До шести страниц главного меню могут быть заданы пользователем.

Светодиодные индикаторы для быстрой индикации состояния

На лицевой панели расположены настраиваемые светодиоды. Каждый диод можно полностью настроить и задать ему наименование в зависимости от функции и требований пользователя. Цвет каждого индикатора отражает его важность.

• G = Зеленый: Общее состояние;
• A = Оранжевый: Условия сигналов предупреждения;
• R = Красный: Аварийный сигнал при серьезном происшествии или важное состояние.

Настраиваемые светодиоды включаются при выборе операндов FlexLogic, соответствующих элементам защиты, управления или контроля. Каждый светодиод настраивается на самовозврат или фиксацию, и называется в зависимости от его функции и требований пользователя. Настраиваемые светодиоды могут быть красными, зелеными или оранжевыми, что позволяет ясно отражать состояние выбранных операций.
