Megger TTR300

Приборы TTR300 серии специально разработаны для диагностики трехфазных трансформаторов. Они предназначены для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прочная и надежная конструкция позволяет использовать эти приборы в жестких внешних условиях. Провода обладают особой конструкцией, предназначенной для обеспечения гибкости, необходимой в условиях холодной погоды.

Приборы серии TTR300 прекрасно подходят для использования при производстве силовых трансформаторов. Их уникальные методики испытаний и возможность хранения данных позволяет оператору подготовить и протестировать трехфазные трансформаторы сложной конструкции (с составными переключателями выходных обмоток трансформатора и проходные трансформаторы тока) за значительное меньшее время, чем при использовании приборов других TTR серий. Этот тест также содержит пределы испытаний «годен/не годен» для отдельных коэффициентов. Приборы серии TTR300 также измеряют девиацию фазы трансформатора – первичной относительно вторичной. Эта возможность быстро указывает на неисправности трансформатора, такие как частично короткозамкнутые витки или повреждения сердечника. Такой тип измерений также полезен для обнаружения ошибок в фазе у всех типов силовых и токовых трансформаторов. Каждое устройство поставляется с переключателем дистанционного управления для тестирования, выполняемого одним лицом. Это позволяет оператору быстро тестировать трансформаторы с переключением выходных обмоток под нагрузкой.

TTR310

Особенностью этого прибора является удобный для считывания информации, высококонтрастный ж/к дисплей, который виден в ярком солнечном свете, и который позволяет обеспечивать настройку прибора и производить тестовые операции. Прибор поставляется с ПО PowerDB LITE. TTR 310 может сохранять результаты испытаний, передавать результаты на ПК (через последовательный порт RS232), и/или распечатать их на дополнительно установленном принтере с термобумагой, без использования внешнего компьютера.

Некоторые из характеристик прибора TTR310:

• Полностью автоматическое управление (автономное или дистанционное управление)
• Возможная модернизация в модели TTR330 или TTR320 без нарушения калибровки
• Встроенный RS- 232 порт и дополнительно устанавливаемый принтер с термобумагой обеспечивают печать результатов испытаний в полевых условиях и без использования внешнего компьютера
• Возможность сохранения результатов испытаний во внутреннюю память в формате открытых данных для прямого ввода в формат Excel или XML посредством PowerDB LITE

TTR320

Особенностью прибора TTR 320 является высококонтрастный яркий 5.7 VGA цветной дисплей, который виден при прямом солнечном свете. В приборе используется полная QWERTY-клавиатура для ввода номинальной информации. Коммуникационные порты представлены в форме портов RS- 232, USB и Ethernet для бортовой печати, сохранения и загрузки результатов испытаний. Кроме того, с простым интерфейсом к ПО PowerDB LITE (включено) пользователь может выполнить анализ данных и результатов.

TTR320 обладает следущими характеристиками:

• Полностью автоматическое управление (автономное или дистанционное управление)
• Возможная модернизация в модель TTR330 без нарушения калибровки
• Графический пользовательский интерфейс обеспечивает автоматическую настройку и управление посредством удобного для считывания данных экрана
• Возможность сохранения результатов испытаний в открытом формате XML, во внутренней памяти или на внешнем запоминающем устройстве USB
• Встроенный RS- 232 порт и дополнительно установленный принтер с термобумагой обеспечивают печать результатов испытаний без использования внешнего компьютера
• Яркий цветной 5.7 VGA дисплей

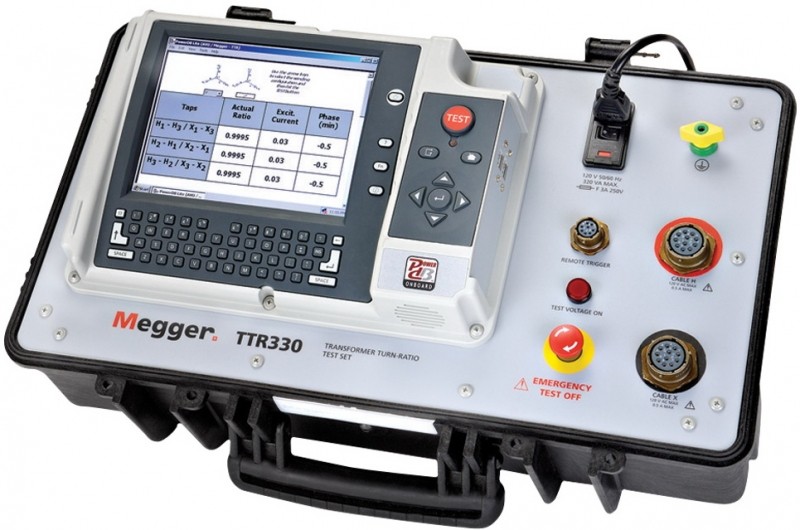

TTR330

TTR 330 предлагает новый пользовательский интерфейс, который позволяет оператору взаимодействовать со встроенным программным обеспечением PowerDB ONBOARD через полную QWERTY клавиатуру и клавиатуру управления, что отображается на 5.7 VGA цветном дисплее. Одним из преимуществ этого интерфейса является то, что он отображает на экране протокол испытания. Расширенные характеристики TTR330 позволяют пользователю настраивать эти протоколы испытаний с помощью дополнительно устанавливаемой полной версии PowerDB. Другим преимуществом TTR330 являются три коммуникационных порта (два USB, один Ethernet). Порты "главного компьютера" USB могут использоваться для того, чтобы напрямую подсоединиться к дополнительно установленному принтеру (чтобы напечатать заполненные протоколы испытания размера 8.5 x 11) и для хранения данных на запоминающем устройстве USB (для более поздней печати, изучения, архивирования, и/или анализа). Порт Ethernet позволяет подключать TTR330 с помощью интерфейса (двунаправленного) напрямую к ПК.

TTR330 предлагает следующее:

• Полностью автоматическое управление (автономное или дистанционное управление) с пользовательским интерфейсом с помощью настраиваемых экранных тестовых бланков
• Установленное ПО PowerDB ONBOARD позволяет изучать и анализировать данные без использования внешнего компьютера
• Встроенный порт USB и дополнительно устанавливаемый принтер с термобумагой 8.5 x 11 обеспечивают печать протоколов испытаний без использования внешнего компьютера
• Встроенная возможность сохранения результатов испытаний в открытом формате XML, или во внутренней памяти или на внешнее запоминающее устройство USB
• 8.4 VGA цветной дисплей

Приборы серии TTR поставляются со встроенным запоминающим устройством для хранения результатов испытаний. Вывод результатов зависит от модели:

TTR310: хранит до 200 наборов данных о трехфазных трансформаторах в полевых условиях для дальнейшего извлечения. Результаты могут быть распечатаны на дополнительном принтере (используя термобумагу) когда требуется печатная копия, или данные могут быть позже сохранены на ПК для архивирования, анализа и/или распечатки. Системное программное обеспечение допускает ввод алфавитно-числового идентификационного номера трансформатора, типа трансформатора и информации об отводах для каждого проведенного испытания.

TTR320: хранит до 100,000 наборов данных в полевых условиях для дальнейшего извлечения. Результаты могут быть распечатаны на дополнительном принтере (используя термобумагу) когда требуется печатная копия, или данные могут быть позже сохранены на ПК для архивирования, анализа и/или распечатки. Также может быть легко осуществлена идентификация результатов конкретных испытаний. Системное программное обеспечение допускает ввод алфавитно-числового идентификационного номера трансформатора, типа трансформатора и информации об отводах для каждого проведенного испытания.

TTR330: хранит до 100,000 наборов данных в полевых условиях для дальнейшего извлечения. Результаты могут быть распечатаны на дополнительном принтере (используя термобумагу формата 8.5 x 11) когда требуется печатная копия, или данные могут быть позже сохранены на ПК для архивирования, анализа и/или распечатки. Также может быть легко осуществлена идентификация результатов конкретных испытаний. Системное программное обеспечение допускает ввод алфавитно-числового идентификационного номера трансформатора, типа трансформатора и информации об отводах для каждого проведенного испытания.
