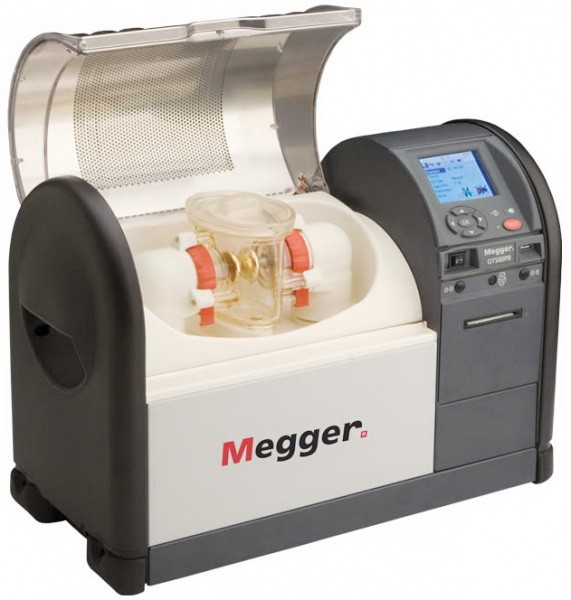

Megger OTS 80AF

Электроизмерительные приборы 60AF/2, 80AF/2, 100AF/2, VCM100. Серия автоматизированных приборов для проверки масла от Megger осуществляет полностью автоматизированное тестирование, обладая рядом преимуществ. Конструкция прибора позволяет оператору без затруднений приготовить емкость для масла, наполнить ее пробой масла, поместить ее в камеру и запустить процесс тестирования. Затем прибор осуществляет серию тестов по многим пунктам, учитывающимся при проверке масла, в том числе в соответствии с ГОСТ 6581. Под ними подразумевается разные времени стояния и перемешивания масла, скорости нарастания напряжения, а также серия тестов, по результатам которой высчитывается средняя электрическая прочность масла. Также доступна функция “прошел / не прошел тест”. В ходе этого теста через масло в течение 1 минуты подается заданное напряжение.

Серия OTSAF/2 это лабораторные приборы, обладающие расширенными возможностями. Серия представлена тремя приборами с максимальными испытательным напряжениями соответственно до 60кВ, 80кВ и 100кВ. Полностью автоматизированное тестирование дополняется встроенным принтером, позволяющим распечатывать на бумаге результаты тестирования, а также возможностью запрограммировать до пяти тестов с индивидуальными настройками пользователя. Тест на “прошел / не прошел испытания” может производиться на любом испытательном напряжении и с исходным временем тестирования. Жидкокристаллический дисплей с точечной матрицей также имеет поддержку 6 языков. Емкость для масла, отвечающая всем параметрам стандарта IEC156 для проведения тестирований, поставляется в комплекте с прибором. Большой ж/к дисплей с подсветкой отображает меню тестов, меню установок и результаты тестирования. Дискретность отображения выхода высокого напряжения - до 0.1кВ. Результаты тестирования можно распечатать на встроенном матричном принтере или любом внешнем принтере, воспользовавшись RS232 подключением к принтеру или компьютеру. Распечатки результатов по умолчанию сопровождаются датой и временем проведения теста.

В серии OTSAF/2 механическое перемешивание осуществляется лопастью магнитного перемешивающего устройства. Дополнительные емкости для масла поставляются на заказ, среди них емкость, подходящая для испытаний материалов по стандарту D1816 от ASTM (Американское общество специалистов по испытаниям материалов). Этот стандарт предусматривает перемешивание при помощи лопастного колеса с механическим приводом. Все тесты по выбору могут сопровождаться магнитным и лопастным перемешиванием, или отсутствием перемешивания.

VCM100 это калибровочное устройство, подходящее для калибрования приборов для проверки масла. Устройство дает возможность проверять высоковольтный выход в соответствии с национальным стандартом и подходит для применения со всеми моделями тестеров лабораторного типа от Megger, такими как серия OTS AF2 а также и полуавтоматические тестеры серии OTS. Калибровочное устройство сопоставимо по размерам со стандартной ячейкой для масла и помещается прямо в тестовую камеру. При этом нагрузка, подаваемая на трансформатор, не отличается от нагрузки во время проведения теста диэлектрической прочности масла. Испытательное напряжение отображается на аналоговом дисплее с разметкой от 0 до 100кВ и минимальным делением 2кВ. На шкале также указаны поля допусков, позволяющие быстро осуществлять необходимые поправки точности измерений. Устройство поставляется в защитном чехле.

Приборы для проверки масла отображают напряжение пробоя для каждого отдельного теста и их среднее значение. VCM100 позволяет легко и быстро сопоставить фактически приложенное напряжение с индицируемой величиной, для того, чтобы немедленно убедиться в том, что тестер откалиброван правильно.

• Полная автоматизация процесса тестирования масла, управляемая микропроцессором
• Тестирование согл. ГОСТ 6581
• Широкий выбор аксессуаров и емкостей для масла
• Легко транспортируется, удобен для использования в лаборатории

Серия OTSAF/2 имеет запрограммированную функцию для использования VCM100 в ходе проверки калибрования (CHECK CALIBRATION). Она заключается в серии тестов, в ходе которых напряжение на выходе тестера повышается поэтапно от 0кВ до максимально возможного напряжения, останавливаясь на каждых 10кВ на 10 секунд, давая таким образом возможность проверить калибрование. Для того чтобы использовать VCM100 с другими моделями приборов для проверки масла фирмы Megger (такими как OTS60 авто и OTS75 авто), можно воспользоваться режимом ручного управления или при помощи медленного повышения напряжения.
