Электролаборатория Baur titron
Поставляется в минимальные сроки
Гарантия производителя:18 месяцев
titron — Система, в которой реализованы все самые современные технологии локализации повреждений кабеля
Новейшая разрабокта Titron — высокопроизводительная мобильная электротехническая лаборатория нового поколения. В системе Titron реализованы самые современные технологии, позволяющие эффективно и безопасно найти место повреждения кабеля (в том числе с изоляцией из сшитого полиэтилена) и выполнить его испытание за несколько щелчков мыши. Скорость определения мест повреждения кабеля 6–10 кВ составляет всего 3 минуты.
Мобильная лаборатория titron объединяет в себе новейшие технологии и методы BAUR с интуитивно-понятной концепцией управления. Благодаря централизованному и автоматизированному управлению системой, для нахождения повреждения требуется лишь несколько щелчков мыши.
Благодаря новой концепции управления и высокопроизводительному оборудованию Titron выполняет свои задачи быстрее, проще и точнее. Управление всеми функциями осуществляется централизованно с помощью программного обеспечения BAUR Titron.
Для локализации повреждений используются проверенные временем и постоянно совершенствуемые методы импульсной рефлектометрии, вторичного импульса SIM/MIM, DC-SIM/MIM, импульсно-токовый метод и метод затухающего сигнала, а также новый комбинированный метод Conditioning-SIM/MIM, позволяющий быстро и эффективно определить местоположение труднолокализуемых повреждений во влажной среде.
Преимущества электротехнических лабораторий titron
- Новая интуитивно-понятная концепция управления
- BAUR GeoBase Map: уникальная комбинация дорожных карт с маршрутом прохождения кабеля и банком данных кабелей BAUR
- Cable Mapping Technology CMT: отображение кабельной арматуры и повреждений пропорционально длине кабеля - Все данные о кабельном участке, такие как географическое положение, диапазон напряжения, муфты, результаты измерений и т. д., сохраняются автоматически с возможностью их просмотра в любое время
- Модульная комплектация техническим оборудованием и аппаратурой по техническому заданию заказчика
- Автоматизированное централизованное управление системой
Эффективные методы локализации повреждений
|
Анализ
|
Предварительная локация
|
Точная локализация
|

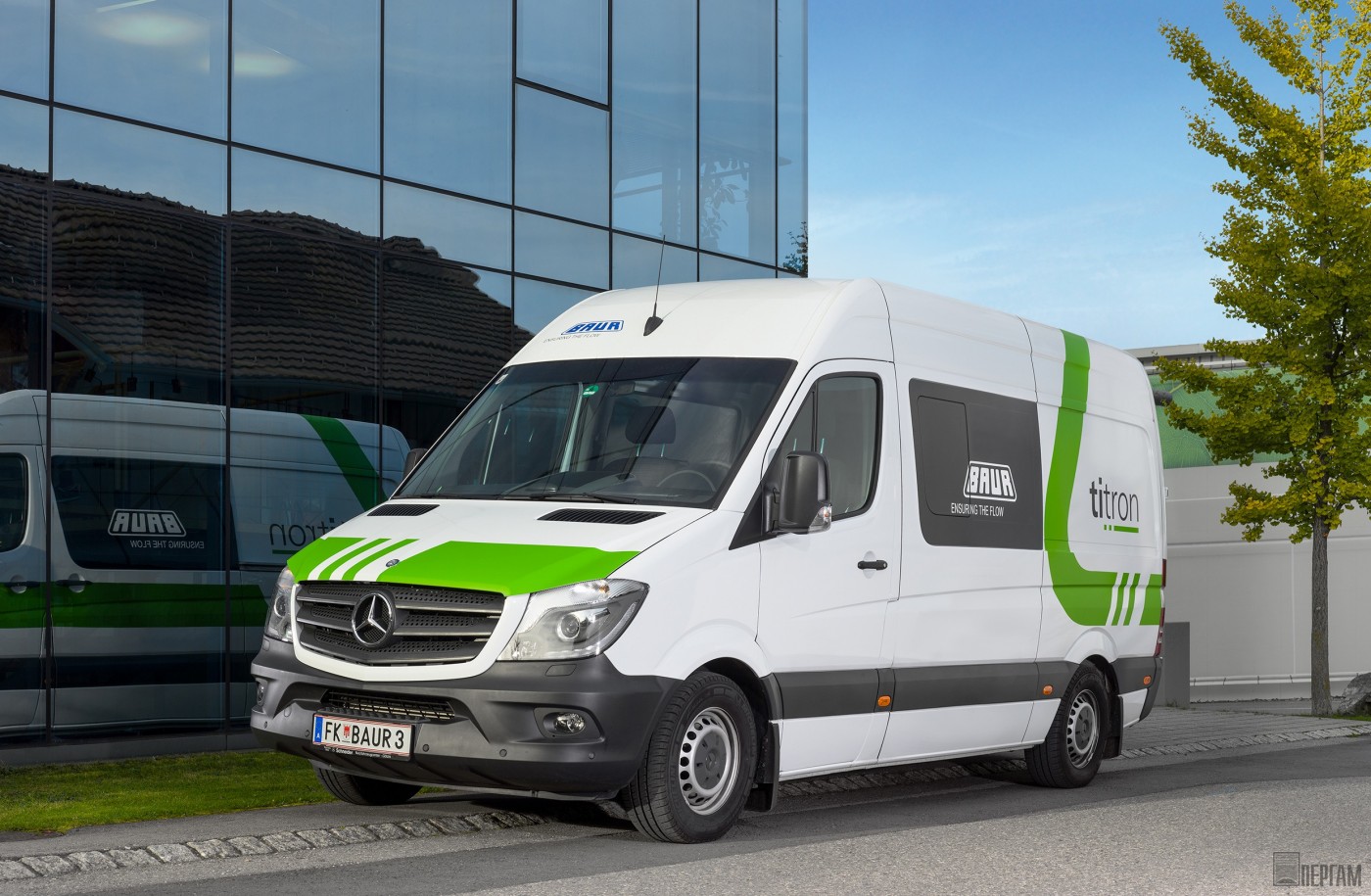

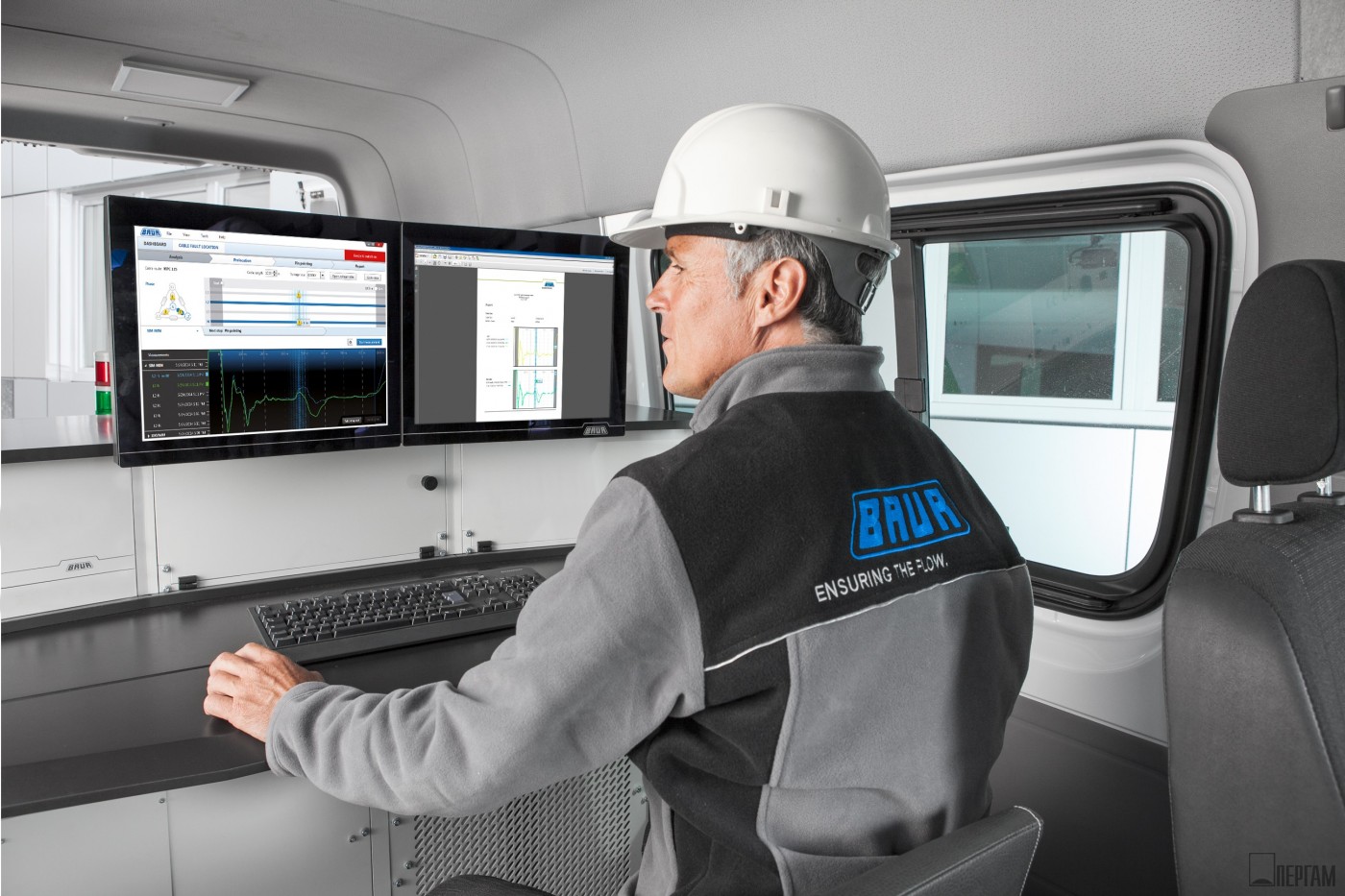

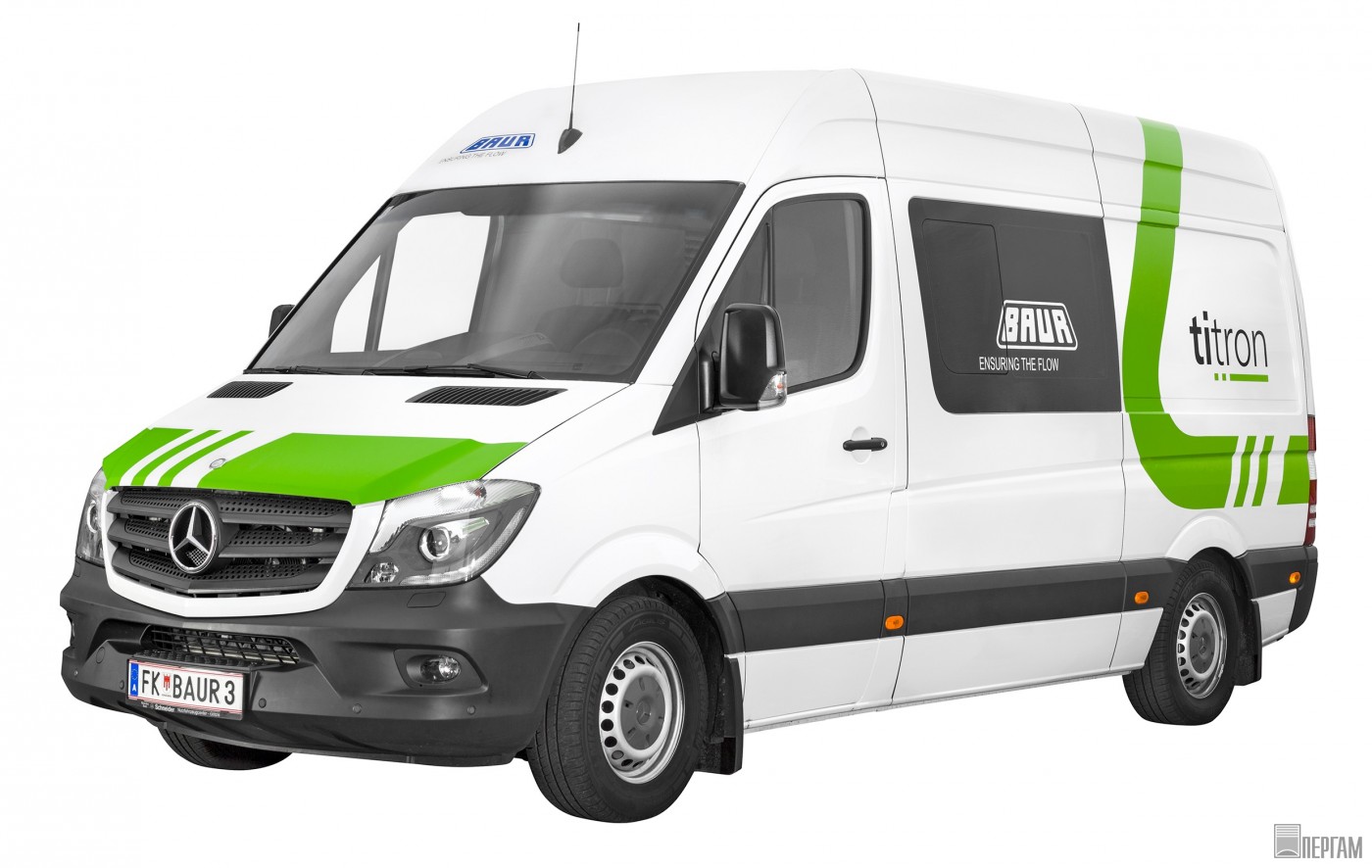

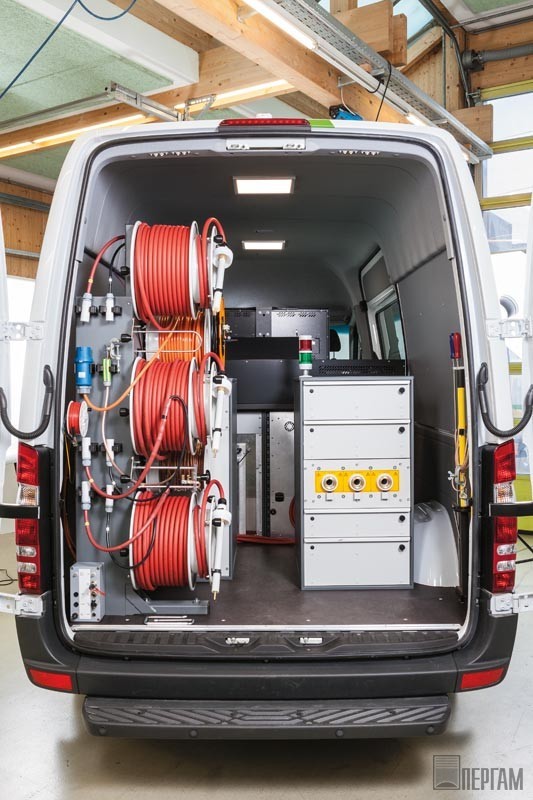

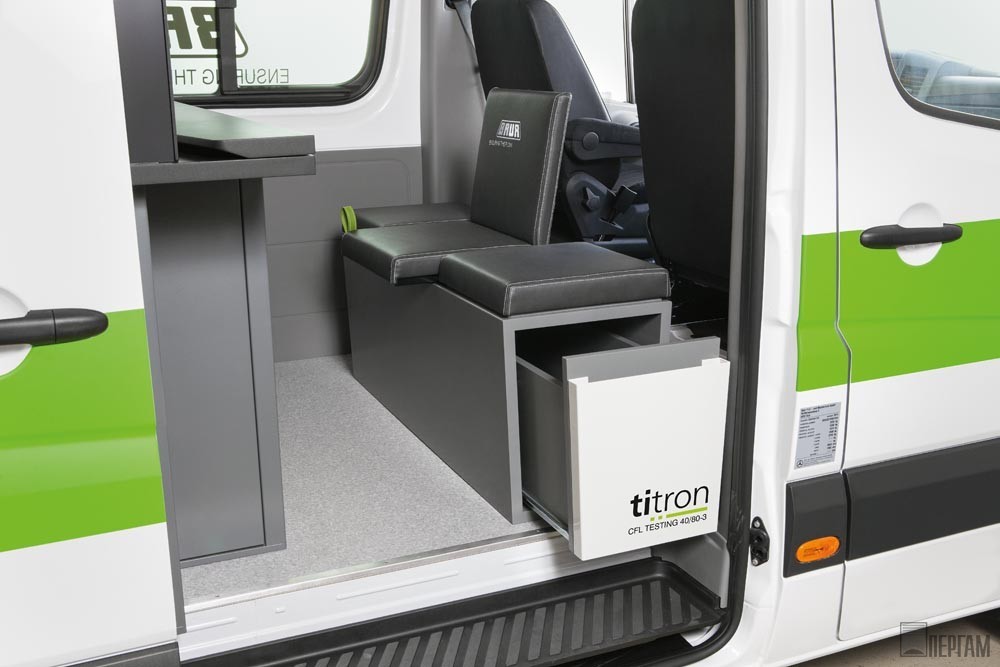

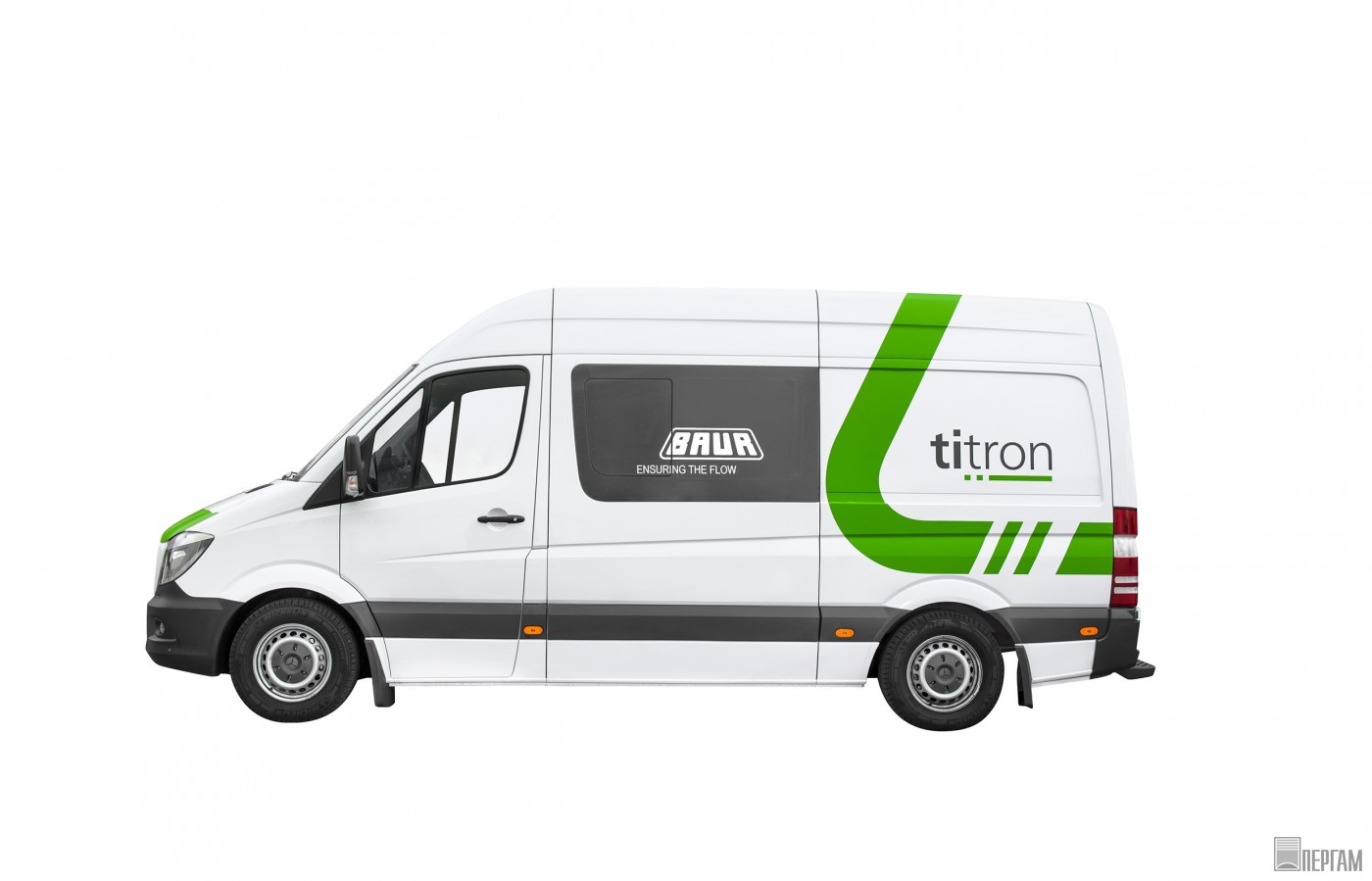

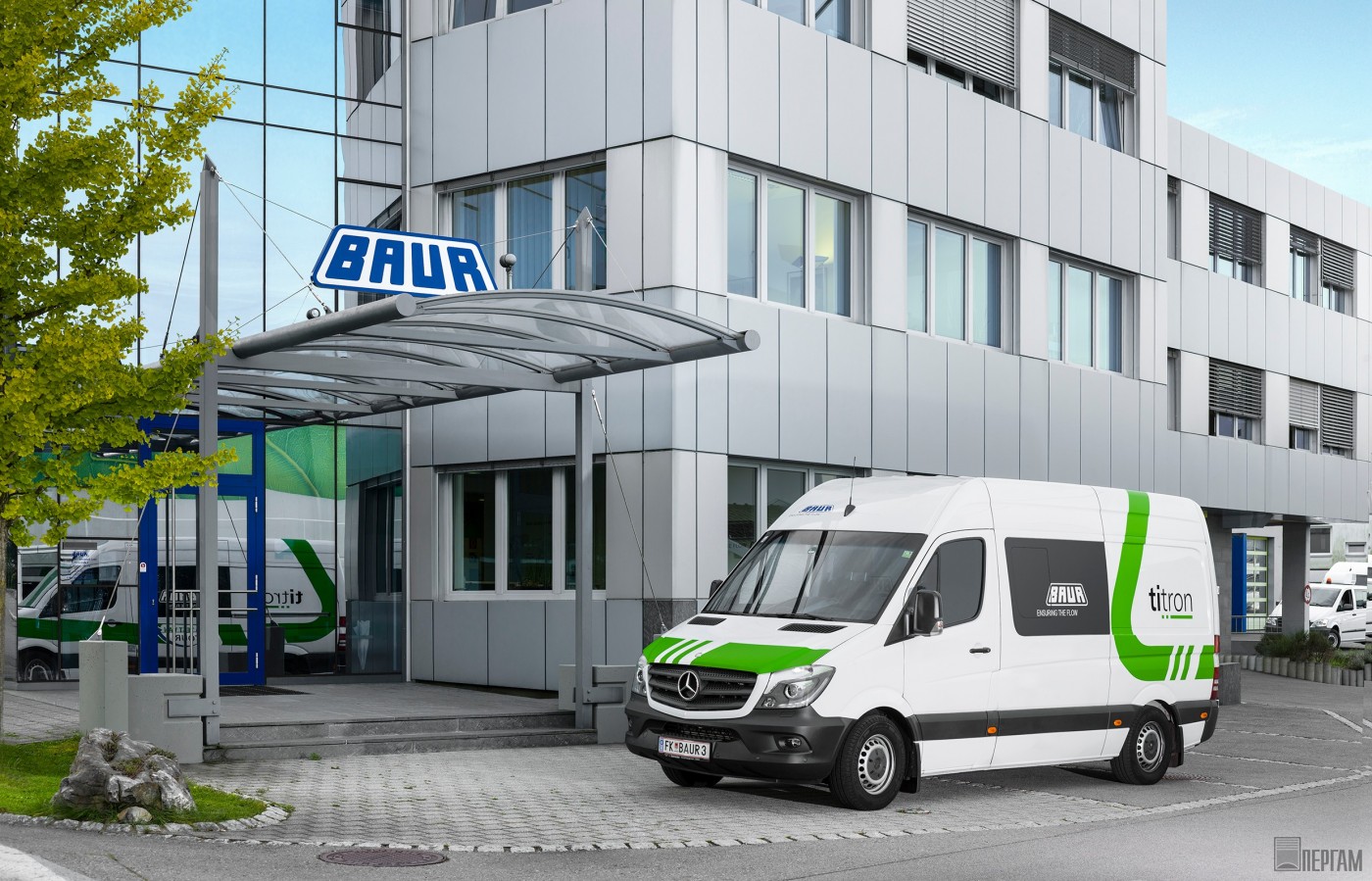

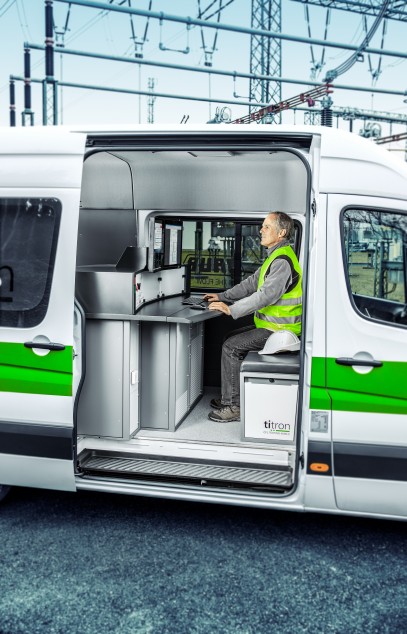

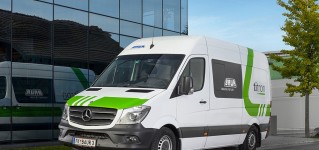

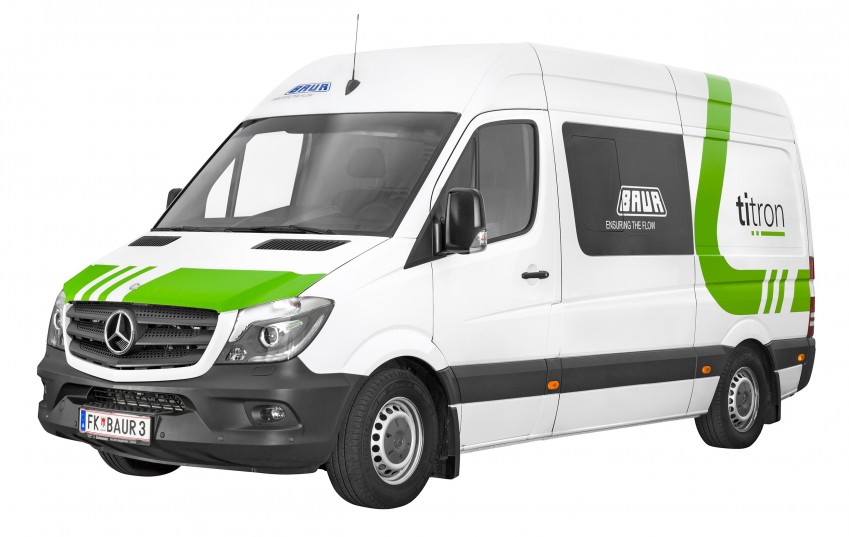

Внешний и внутренний вид новой мобильной электротехнической лаборатории Baur Titron с опциями
Подробный обзор мобильной лаборатории в статье Baur titron
Технические характеристики Baur titron
Технические характеристики
|
Измерение сопротивления |
Диапазон 1 Ом – 3 ГОм |
Высоковольтные испытания AC/DC |
190 кВ/260 кВ |
||||||
|
Поиск повреждений кабеля — методы предварительной локализации |
|||||||||
|
Метод импульсной рефлектометрии TDR (трехфазное измерение), метод вторичного импульса/мультиимпульсный метод SIM/MIM, DC-SIM/MIM, Conditioning-SIM/MIM, импульсный токовый метод ICM, DC-ICM, метод затухающего сигнала Decay, определение напряжения пробоя |
|||||||||
|
Импульсная рефлектометрия |
дифф. измерение, расчет среднего значения, остановка после регистрации изменения, отображение огибающих кривых |
||||||||
|
Автоматический расчет длины кабеля и расстояния до повреждения |
Коэффициент укорочения v/2 |
20–150 м/мкс |
|||||||
|
Диапазон просмотра |
10 м – 1000 км, разрешение 0,1 м (при v/2 = 80 м/мкс) |
Частота дискретизации |
200 МГц |
||||||
|
Погрешность |
0,1 % для результата измерения |
Выходной импеданс |
12–2000 Ом |
||||||
|
Ширина импульса |
20 нс – 1,3 мс |
Измерительный импульс |
20–160 В |
||||||
|
Высоковольтные методы предварительной локализации |
|||||||||
|
Импульсное напряжение |
Последовательность импульсов |
Единичный или мультиимпульс (1–20 имп./мин.) |
|||||||
|
Диапазоны напряжения |
1–8 кВ / 1–16 кВ / 1–32 кВ |
Энергия импульса |
1500 Дж, или 2100 Дж, или 3000 Дж при 8, 16 и 32 кВ |
||||||
|
SIM/MIM и Conditioning-SIM/MIM |
DC-SIM/MIM и DC-ICM |
||||||||
|
Импульсное напряжение |
1–32 кВ |
Напряжение |
1–32 кВ |
||||||
|
Метод затухающего сигнала Decay |
Импульсный токовый метод ICM |
||||||||
|
Напряжение |
1–40 кВ |
Импульсное напряжение |
1–32 кВ |
||||||
|
Выявление повреждения прожигом |
Выходное напряжение 0–15 кВ, до 90 А; 6 кВА |
||||||||
|
Точная локализация акустическим методом |
Последовательность импульсов |
1–20 имп./мин, единичный импульс, макс |
|||||||
|
Диапазоны напряжения |
1–8 кВ / 1–16 кВ / 1–32 кВ |
Энергия импульса |
1500 Дж или 2100 Дж или 3000 Дж при 8, 16 и 32 кВ |
||||||
|
Операционная система |
Windows 7 Ultimate 32-разрядная (или выше) |
||||||||
|
Программное обеспечение |
BAUR GeoBase Map: Отображение дорожных карт с помощью GPS в сочетании с информацией из банка данных кабелей BAUR |
||||||||
|
Синхронизация данных |
Синхронизация данных по локальной сети или сети Интернет (с другими лабораториями или компьютером в центральном бюро) |
||||||||
Основное оборудование
- Напряжение постоянного тока до ±80 кВ
- Прямоугольный импульс СНЧ 80 кВ
- СНЧ-truesinus® 57 кВ (действ.)
- Импульсное напряжение до 40 кВ
- Интегрированная диагностика
- Функции:
- испытание кабеля
- определение места повреждения кабеля
- трассировка кабеля
- точная локализация повреждений кабеля
- испытание кабельной оболочки
- Новый высокомощный генератор импульсного напряжения SSG 40
- Макс. импульсная энергия 3000 Дж, возможна во всех диапазонах напряжения
- Предельно быстрая последовательность импульсов при максимальной импульсной энергии для эффективной и быстрой локализации повреждения
- Усовершенствованные и новые методы предварительной локализации:
- SIM/MIM — самый эффективный метод локализации повреждений
- DC-SIM/MIM — для повреждений вследствие пробоев и заплывающих повреждений
- Conditioning-SIM/MIM — для поиска труднолокализуемых повреждений во влажной среде
- DC-ICM — для повреждений вследствие пробоев
- отображение огибающих кривых для заплывающих повреждений — позволяет отследить и сохранить даже минимальные изменения импеданса
- а также привычные TDR, ICM и Decay
- Автоматический контроль напряжения питания, включая защиту от повышенного и пониженного напряжения
- Высокая степень надежности благодаря мониторингу и регистрации всех событий в системе
- Современный интуитивно понятный пользовательский интерфейс — нет необходимости в длительной подготовке
- Быстрое и простое создание наглядных и точных протоколов измерений — с возможностью свободного выбора логотипа фирмы, размещением комментариев и изображений кривых измерения
