ПЕРГАМ ЭТЛ-200

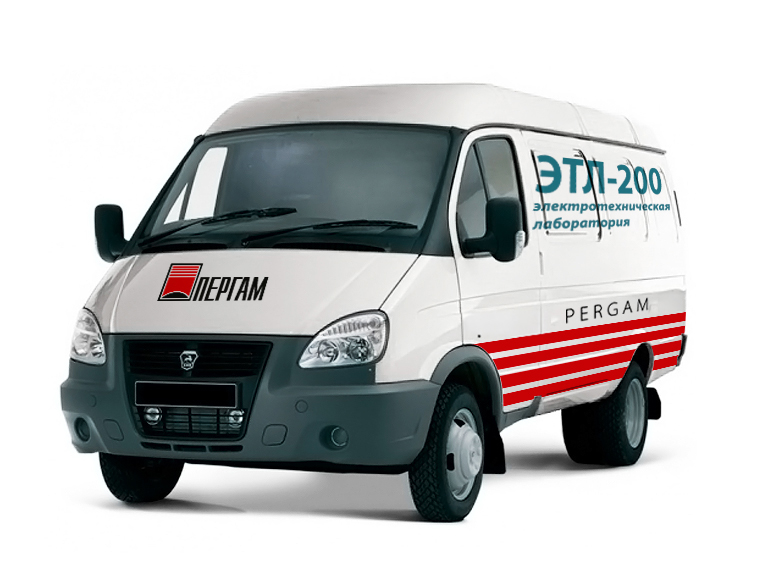

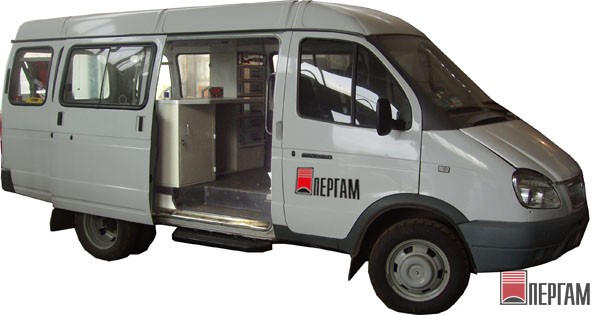

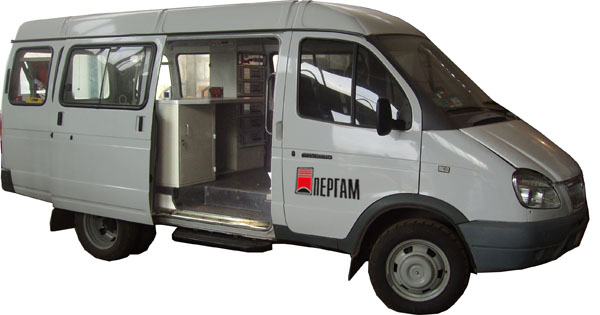

Мобильная лаборатория ПЕРГАМ ЭТЛ-200

Назначение лаборатории ЭТЛ-200

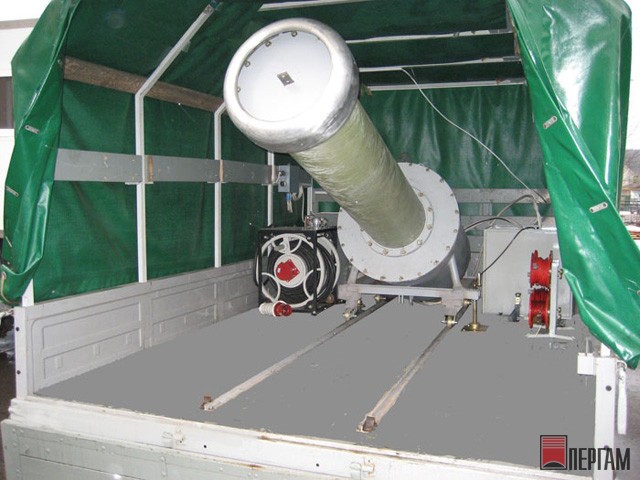

• Испытание изоляции кабелей и др. устройств и приспособлений постоянным до 200 кВ и переменным (50 Гц) до 200 кВ высоким напряжением
• Испытание электротехнических объектов на низком напряжении
• Определение ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 200 кВ по прямой и перевернутой схеме
• Испытание изоляции кабелей и др. устройств и приспособлений постоянным до 70 кВ и переменным (50 Гц) до 50 кВ высоким напряжением
• Испытание электротехнических объектов на низком напряжении
• Определения ёмкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ

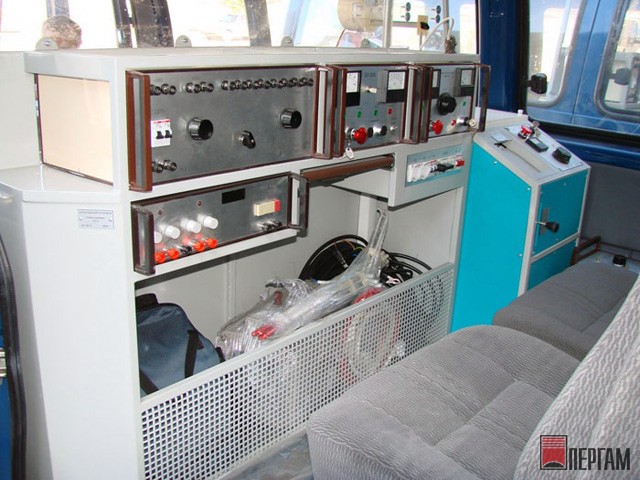

Питание ЭТЛ-200 производится от промышленной однофазной сети 220 В, 50 Гц либо трехфазной сети 380 В, также допускается питание ЭТЛ-200 от автономного генератора электроснабжения мощностью не менее 2,2 кВт. Автолаборатория ЭТЛ-200 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 200 кВ в пределах, обеспечиваемых мостом высоковольтным СА-7100-2. В электротехнической лаборатории ЭТЛ-200 обеспечивается измерение на низком напряжении параметров мощных трансформаторов с помощью блока БНИ и комплекта приборов К-540 (в комплект поставки не входит) при питании от однофазной и трехфазной промышленной сети в пределах, обеспечиваемых комплектом приборов К-540. В ЭТЛ-200 обеспечивается измерение малых сопротивлений методом вольтметра-амперметра с помощью блока БНИ и источника постоянного напряжения 30 В, 5 А (аккумулятора автомобиля или стабилизированного выпрямителя ТЕС-41). В ЭТЛ-200 обеспечивается измерение токов утечки под высоким потенциалом на постоянном напряжении до 35 кВ измерителем тока ИТВ-2-4.

Условия эксплуатации ЭТЛ-200:

• Диапазон температур окружающей среды от —20 до +40 °С
• Относительная влажность воздуха при температуре +25 °С до 80 %
• Атмосферное давление 650–800 мм рт.ст.
• На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей)!
• Запрещается эксплуатация электротехнической лаборатории ЭТЛ-10 во взрывоопасных средах!
