Передвижная лаборатория ВОЛС-ПМ (контроль волоконно-оптических линий связи). Мобильная передвижная лаборатория для работы с волоконно-оптическими линиями связи предназначена для транспортировки монтажно-ремонтной бригады и проведения монтажа волоконно-оптических кабелей. Используется для диагностики волоконно-оптических линий, определения мест повреждений, их устранения и восстановления параметров волоконно-оптических линий связи в городских и полевых условиях.

Шасси лаборатории ВОЛС

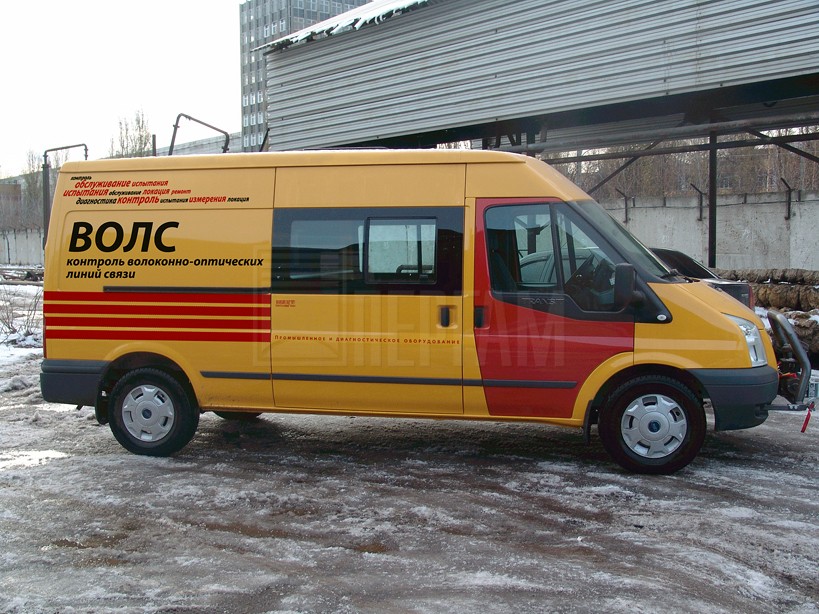

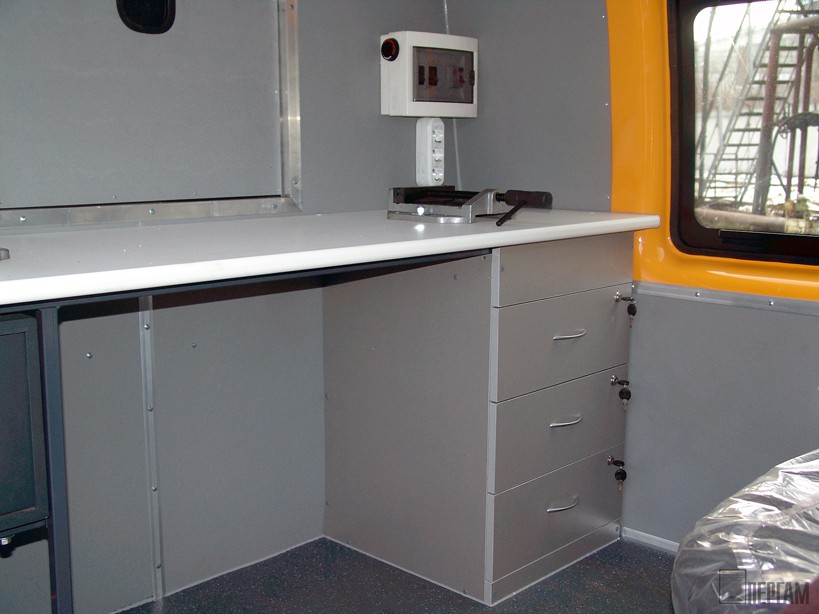

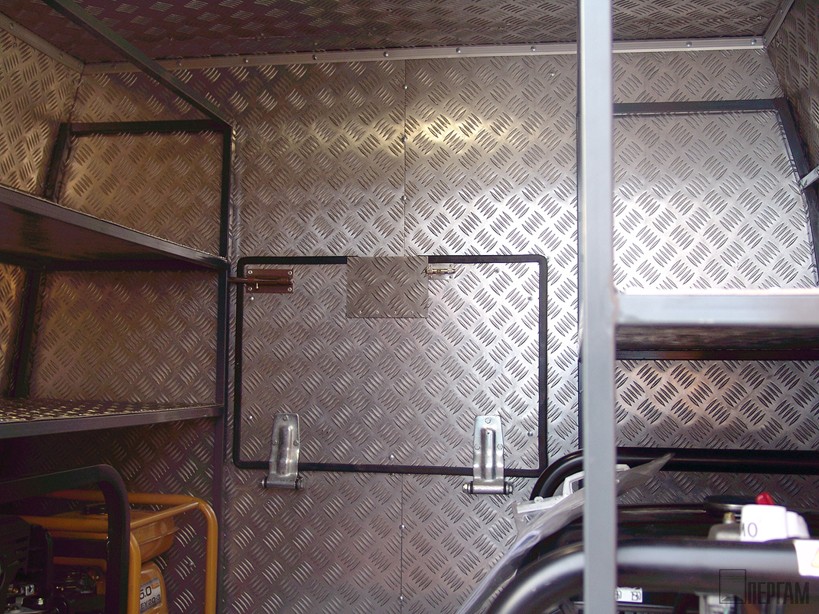

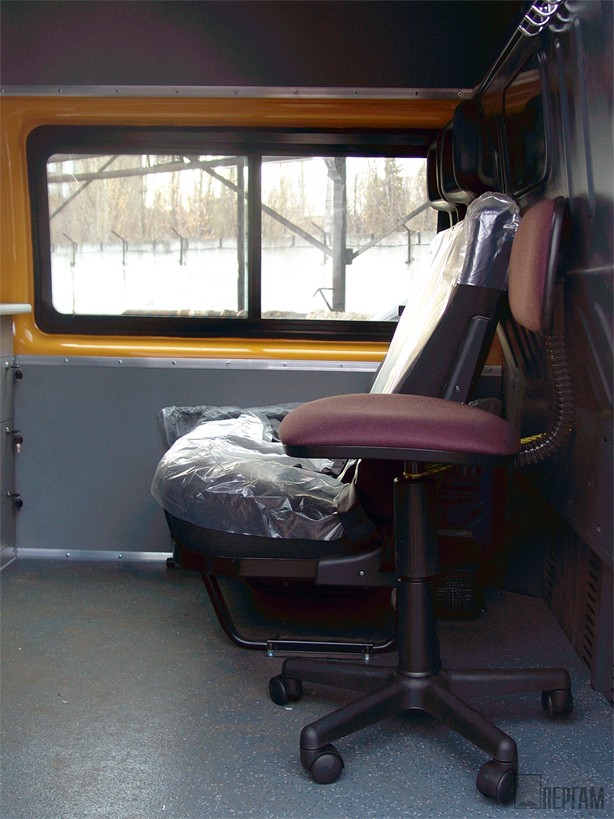

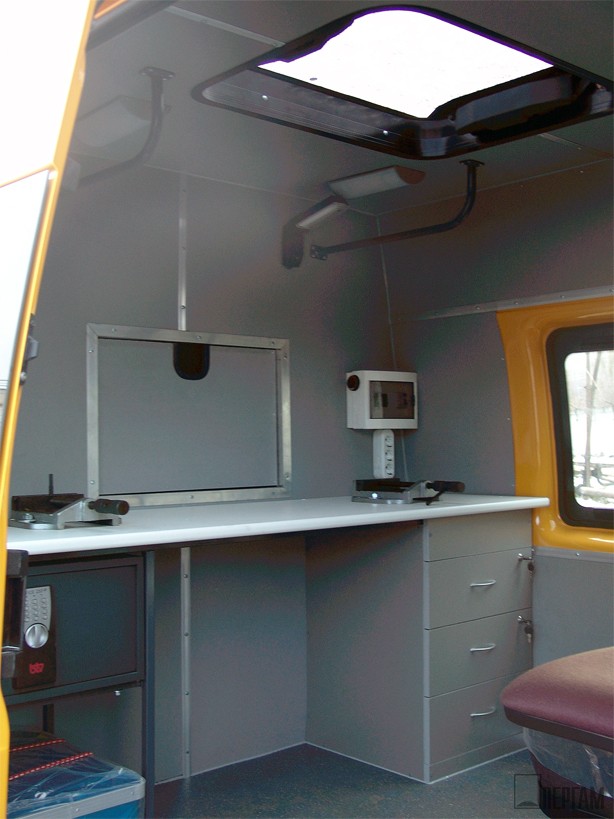

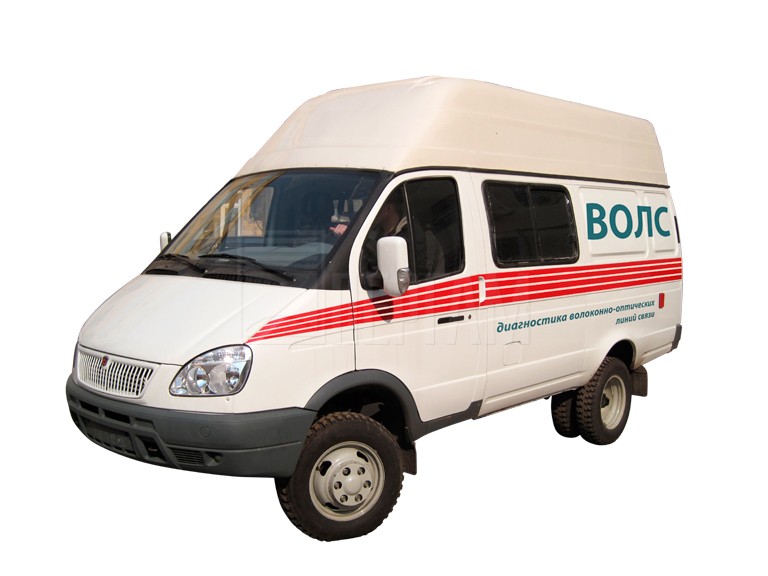

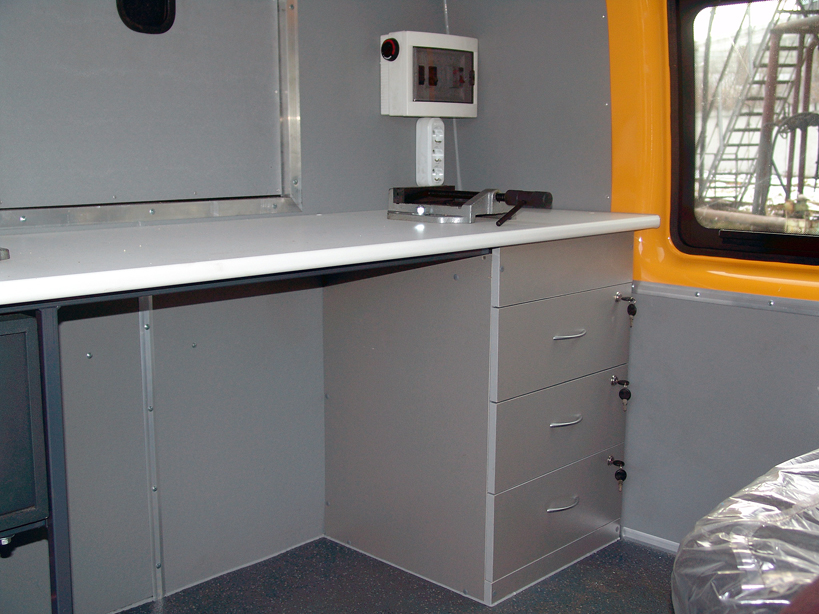

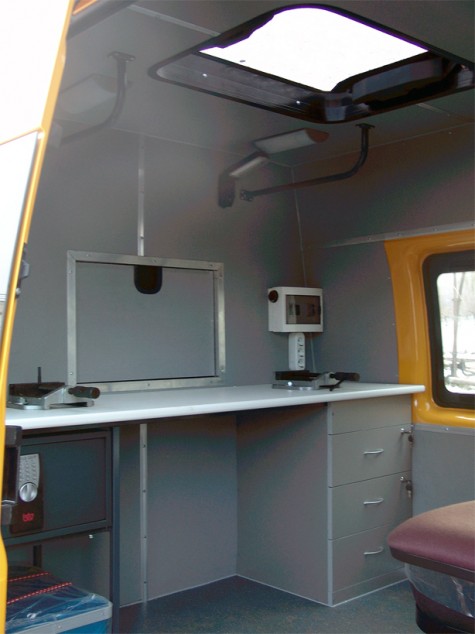

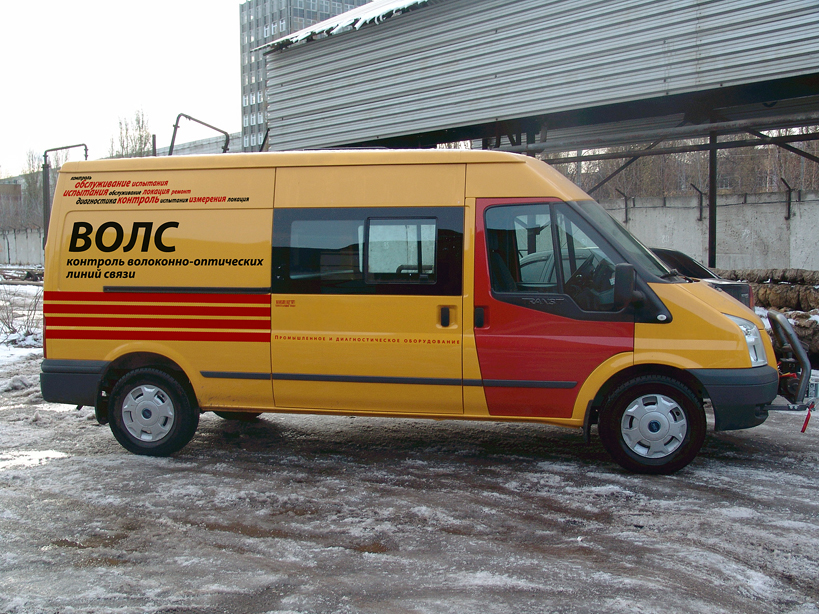

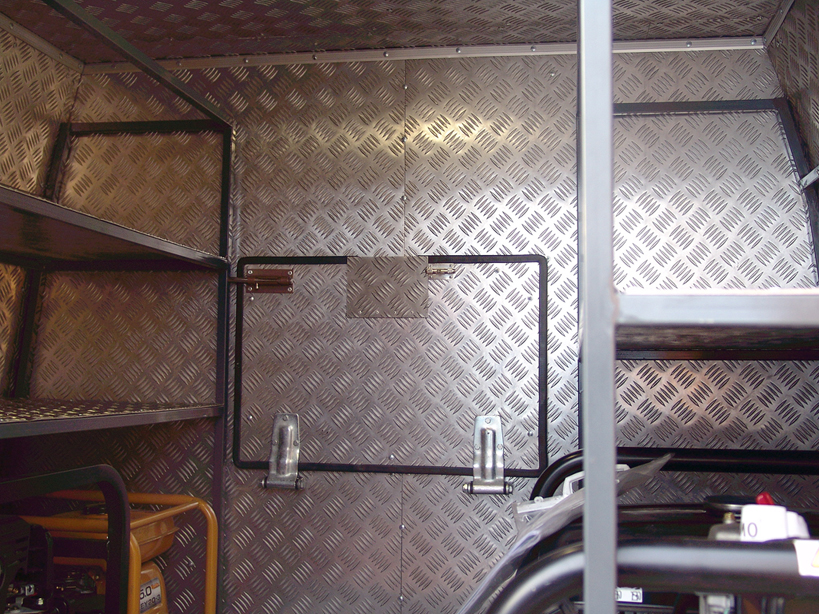

В качестве основного транспортного средства для мобильной передвижной лаборатории волоконно-оптической линии связи ВОЛС-ПМ могут применяться КАМАЗ 43114, КАМАЗ 43118, УРАЛ 4320, ГАЗ 2705, ГАЗ 3308, Volkswagen Crafter, Mercedes Benz Sprinter, Ford Transit. Кузов-фургон лаборатории ВОЛС-ПМ разделен на два отсека — технический и отсек оператора. Задняя стенка автомобиля имеет пять люков для ввода кабелей и муфты. Комплектация лаборатории зависит от нужн и запросов заказчика, вышеуказанный список оборудования и приборов является базовым.

Основное оборудование лаборатории

Автоматический сварочный аппарат;
Анализатор потоков PDH / SDH;
Прецизионный скалыватель оптических волокон;
Набор оптических тестеров;
Импульсный локатор;
Трассопоисковый комплект;
Оптические телефоны;
Комплекс селективный генератор/измеритель;
Ноутбук;
Набор инструмента для монтажа оптических кабелей;
Палатка для проведения работ;
Модуль кабельных барабанов;
Электрогенератор.

Комплектация ВОЛС

Сварочный аппарат FSM-60S		Серия сварочных аппаратов оптического волокна FSM-60S устанавливает новые стандарты в классе автоматических сварочных аппаратов по степени защиты, быстродействию, размерам и весу. Рассчитанный на работу в самых жестких условиях эксплуатации, FSM-60S имеет высокую защиту от пыли и влаги, не боится ударов и падений, обеспечивает работу в диапазоне температур от −10 °С до +50 °С. Предназначен для сварки всех типов оптических волокон c выравниванием по сердцевине OB. Высокое быстродействие FSM-60S делает ненужным использование дополнительной печки для термоусадки КДЗС, которая применяется в более старых сварочных аппаратах. При этом для специальных работ в лабораторных и производственных условиях предусмотрено подключение к сварочному аппарату второй печки или термостриппера. русифицирован и поставляется с руководством пользователя на русском языке.

Анализатор потоков ANT-5		ANT-5 — портативный анализатор потоков на скоростях от E1 до STM-16 — применяется как при тестировании участков существующих линий, так и при вводе в эксплуатацию новых. Прибор может оснащаться электрическими или оптическими интерфейсами, различными функциональными программными опциями.

Тестер FOT-300		Тестер FOT-300 является единственным в своем роде прибором, выполняющим все основные функции тестера оптических потерь и обеспечивающий непревзойденную экономичность и эффективность. В сочетании с совместимыми приборами (FOT-300, FPM-300, FLS-300) автоматически настраивает правильные параметры калибровки. FOT-300 компании EXFO позволяет проводить тестирование пассивных оптических сетей (PON) на длинах волн 1310 нм, 1490 нм и 1550 нм, т.е. трех длинах волн рекомендованных ITU-T (G.983.3) для PON. Благодаря своей уникальной конструкции, FOT-300 уменьшает время измерения в стандартных ситуациях, т.к. он не требует проведения обнуления.

Импульсный локатор Pulser		Импульсный локатор Pulser позволяет точно определить месторасположение малейшего нарушения изоляции кабеля. Портативный передатчик производит посылки импульсов высокого напряжения, которые в месте повреждения переходят из кабеля в землю. Приемник измеряет разность потенциалов между штырями А-образной рамы и указывает направление к месту повреждения в кабеле. Локатор позволит найти множественные повреждения в одном кабеле, что поможет принять решение о его полной замене вместо ремонта.

Скалыватель Greenlee 910CL		Скалыватель Greenlee 910CL предназначен для всех типов волокон, и оптимизирован для работы со сварочным аппаратом Greenlee 910FS и адаптерами для работы с кабелем 250 мкм, 900 мкм, и кабелем с коннекторами SC и LC (FIS).

Трассоискатель RD8000		Локатор RD8000 имеет высокое быстродействие, точность и надежность, а также предоставляет пользователю ряд уникальных функций. В локаторе используется новейшее запатентованное компанией Radiodetection встроенное ПО, он обеспечивает получение достоверных результатов локации и может применяться практически в любой отрасли промышленности.

Телефон оптический OTS-55		Оптический телефон предназначен для организации голосовой связи по оптическому волокну между монтажниками, находящимися на разных концах линии. Обеспечивает отличное качество связи в дуплексном режиме по одному оптическому волокну. Эргономичный дизайн, простая эксплуатация. Подключение гарнитуры освобождает руки оператора. Позволяет организовать канал голосовой связи не только между двумя устройствами OTS-55, но также и между OTS-55 и рефлектометром MTS6000/8000, оснащённого опциями оптического телефона. Может использоваться на одномодовых (основной режим) и многомодовых волокнах. Универсальный адаптер под коннекторы 2,5 мм. Питание от двух батарей или аккумуляторов типа АА.

Ноутбук Набор инструмента для монтажа оптического кабеля Палатка для проведения работ Модуль кабельных барабанов Электрогенератор
