Система контроля вращающихся труб RTIS

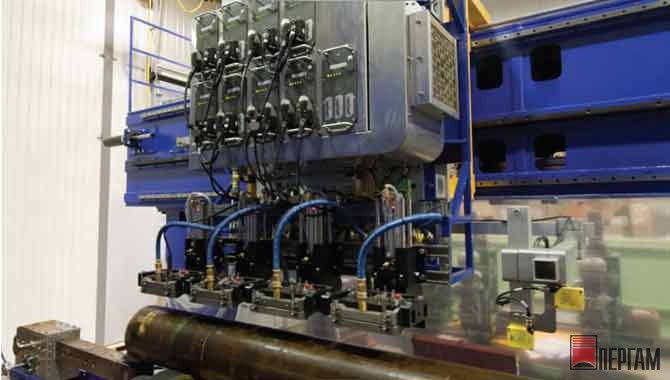

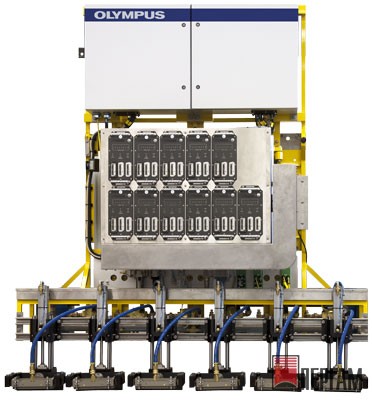

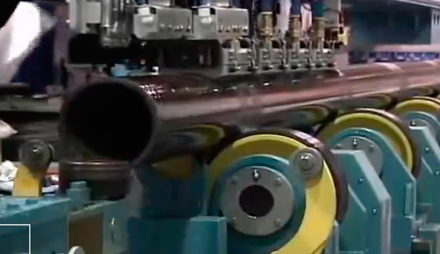

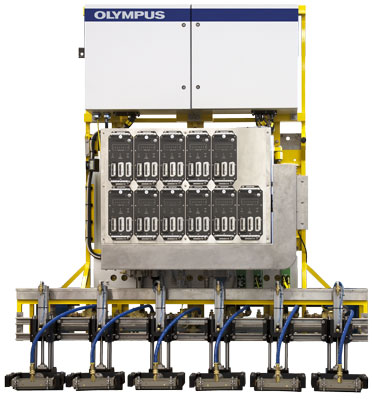

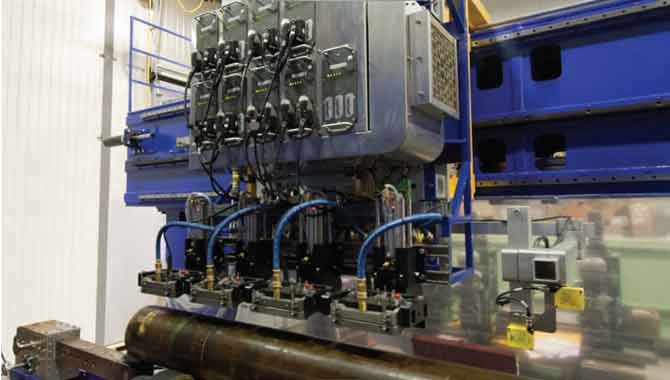

Система контроля вращающихся труб RTIS

Метод фазированных решеток обеспечивает быстрый и полный контроль как поверхностных, так и глубинных дефектов. Фазированные решетки обеспечивают гибкость и управление всеми параметрами обследования.

Эти системы предназначены для контроля бесшовных, сварных и высаженных труб, сделанных из углеродистой и нержавеющей стали с 13% хрома, которые обычно используются в нефтегазовой промышленности. Диапазон диаметров от 60,3 мм до 406,4 мм (или больше), а толщина стенки от 3 мм до 50 мм.

• Большое механическое перекрытие при сканировании, покрывающее до 120 мм/об при множестве параллельных лучей.
• Возможность контроля различных дефектов (продольных, поперечных, наклонных и расслоений), а также измерение толщины стенки и получение 2D-отображения.
• Почти идеальный акустический контакт благодаря множеству степеней свободы водяного клина.
• Снижения неконтролируемых участков (мертвых зон) до 5 мм.
• Автоматическая калибровка каждого канала, обеспечивающая максимальную, документально подтвержденную воспроизводимость в промышленности.
• Высокая чувствительность на небольших контрольных дефектах с отношением сигнал/шум более 12 дБ.
• Соответствует, в частности, методикам проведения испытаний API-5CT и API-5L. Сертифицирован основными нефтяными компаниями мира (Exxon-Mobil, Shell, BP и Chevron).

Приборное оснащение

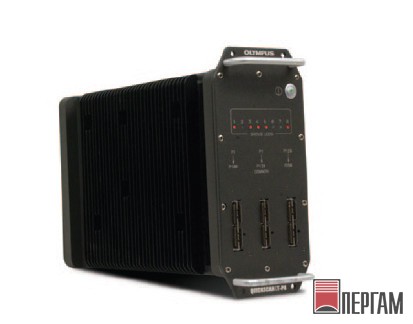

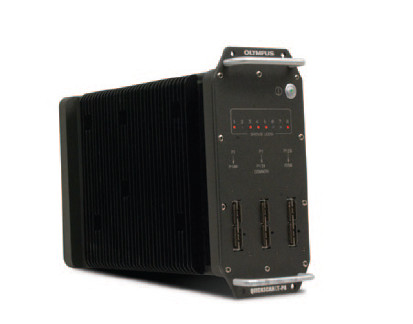

Компания Evident недавно представила устройство QuickScan LT-PA. Это новое устройство сбора данных преобразователей с фазированными решетками специально предназначено для работы в промышленных условиях и имеет расширенные возможности интеграции (компактность, исполнение IP55, нет необходимости в кондиционировании воздуха. Оно может монтироваться прямо в измерительную головку, представляя, таким образом, полностью интегрированную систему контроля с меньшим числом кабелей для фазированных решеток и инновационными техническими характеристиками.
