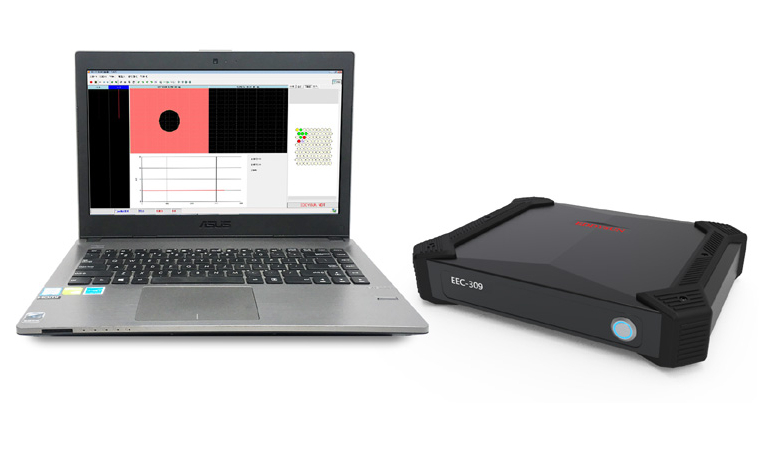

Вихретоковый дефектоскоп EEC-309
Поставляется в минимальные сроки
Вихретоковый дефектоскоп для высокоскоростного RFT/ECT-контроля трубопроводов и резервуаров, теплообменников, конденсаторов, позволяет одновременно выявлять дефекты и проверять толщину стенок обследуемого объекта. EEC-309 разработан с использованием технологий MIMO и OFDM.
Этот высокоэффективный RFT/ECT-дефектоскоп оснащён двумя каналами с четырьмя частотами, микшированием каналов и функцией картирования трубной решетки. Применяется для инспекции труб малого диаметра, а также труб теплообменников и котлов из углеродистой стали и цветных металлов.
Преимущества дефектоскопа
- Продвинутый высокоскоростной RFT-контроль снижает затраты времени. Просто выполняйте RFT-диагностику со скоростью традиционного ECT-контроля;
- Одновременный поиск дефектов и измерение толщины повышает эффективность диагностики;

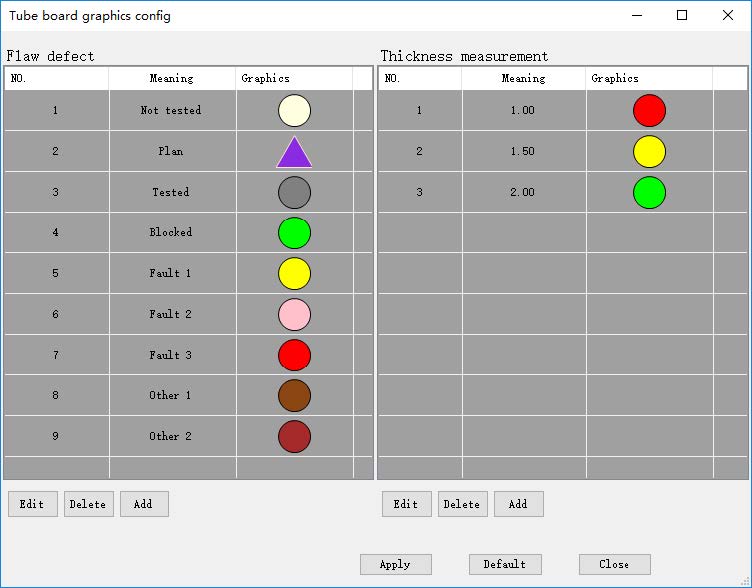

- Картирование трубной решетки для отображения результатов тестирования цветовой маркировкой;

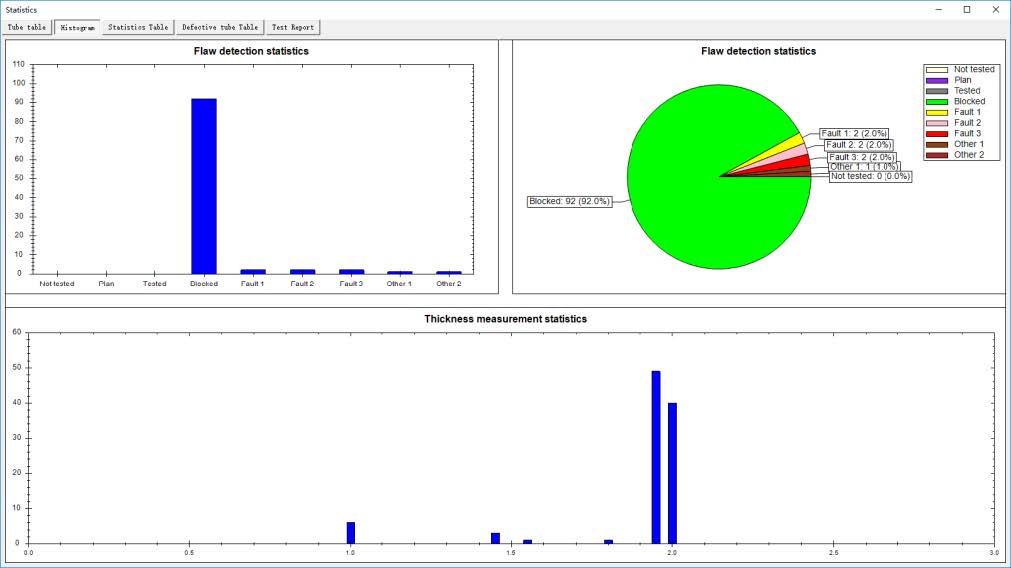

- Автоматическое составление отчетов в различных форматах.
Прибор использует технологии MIMO и OFDM, что значительно ускоряет процесс RFT-диагностики. Функция картирования трубной решетки отображает расположение труб и окрашивает результаты тестирования в разные цвета для удобства анализа. Микширование каналов подавляет сигнал от трубной решетки и оставляет только сигналы дефектов.
Широко используется для:
- Высокоскоростной инспекции труб, диагностики теплообменников, конденсаторов и т.д.
- Одновременной проверки на наличие дефектов и измерения толщины стенки.
- Диагностики труб теплообменников из углеродной стали и цветных металлов, труб малого диаметра, труб котлов.
Технические характеристики Вихретоковый дефектоскоп EEC-309
|
Батарея |
Встроенный литиевый аккумулятор 14.8В 5.7А⋅ч |
|
Каналы |
2 канала |
|
Частота |
4 частоты на канал в диапазоне 5Гц-12МГц (5Гц-5кГц для RFT) |
|
Смеситель |
Микширование каналов для подавления шума |
|
Картирование трубной решетки |
Схема трубной решетки строится на основе реального расположения труб, результаты диагностики обозначаются разным цветом |
|
Калибровка |
Калибровка на основе известных дефектов и автоматическое построение калибровочной кривой размеров. Данные калибровки могут быть сохранены и легко вызваны при необходимости. |
|
Типы преобразователей |
Дифференциальный, абсолютный, проходной, карандашный, плоский и др. |
|
Информация на экране |

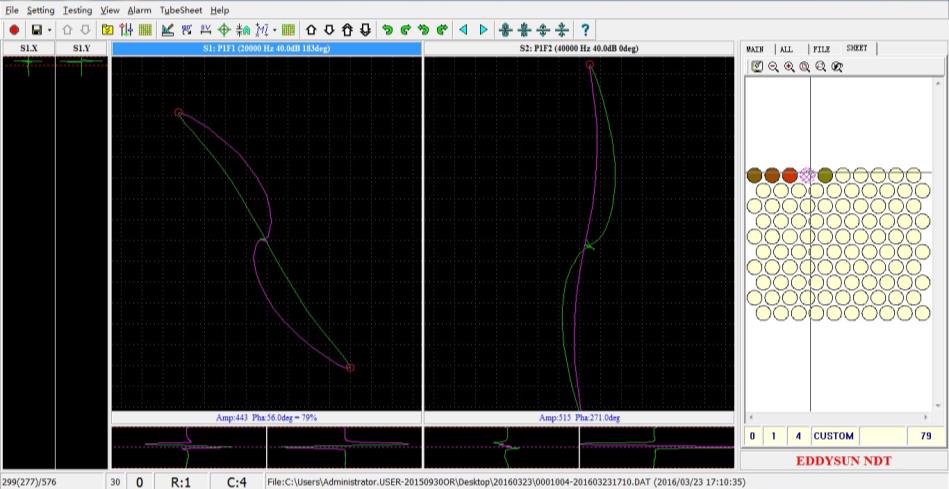

Режим полосового графика в реальном времени, комплексная плоскость, схема трубной решетки |
|
Отчет |
Автоматическое составление отчетов в разных форматах |
|
Оповещение |
Аппаратная сигнализация на основе триода |
|
Усиление |
0-90 дБ с шагом 0.5 дБ |
|
Фаза |
0-359° с шагом 0.1° |
|
Коэффициент усиления (Y/X) |
0.1 - 10 |
|
Отображение импеданса |
Точечное, линейное, авто |
|
Фильтры |
Верхних частот: 0 - 500 Гц; Нижних частот: 10 - 10000 Гц; Цифровой: 1 - 100 |
|
Уровни напряжения тока возбуждения |
1 - 8 |
|
Соответствие стандартам |
ASTM, JB/T4730.6-2005, DLT 883-2004 etc. |
|
Балансировка |
Быстрая цифровая/аналоговая электронная балансировка |
|
Язык |
Английский |
|
Диапазон рабочих температур |
От -20°C до +55°C |
|
Размеры прибора |
2.7кг; 292мм x 214мм x 69мм |
