Вихретоковый дефектоскоп TSC PACE

Дефектоскоп для применения в нефтегазовой и энергетической отраслях

Портативный дефектоскоп TSC PACE предназначен для обнаружения и определения размеров поверхностных трещин в металлах через защитные изоляционные покрытия. Не требуется зачистки места обследования до голого метала. Дефектоскоп находит и определяет размеры микротрещин на сварных швах и резьбовых соединениях. TSC PACE разработан для нефтегазовой и энергетической отраслей, где требуется предельно точный контроль металлических конструкций. Управляется одним оператором. Подходит для промышленного альпинизма. Дефектоскоп основан на методе контроля, называемом измерением поля переменного тока (ACFM), который хорошо зарекомендовал себя в нефтегазовой промышленности.

ACFM - это электромагнитный метод, который использует зонд для создания небольшого равномерного переменного тока, протекающего по поверхности испытуемого материала. Дефекты в материале нарушают протекание тока, и это нарушение отражается в магнитном поле над поверхностью материала. Датчики измеряют возмущения и выдают характерные сигналы при наличии дефектов. Анализ величины возмущения позволяет определить глубину дефекта.

Удобное программное обеспечение

Программное обеспечение позволяет создавать отчёты контроля с данными о размерах, местоположении дефектов и снимками индикаций с экрана прибора. Все данные контроля сохраняются для периодического аудита. В прибор встроена камера, которая позволяет фиксировать зоны, где обнаружены индикации от дефектов. Функция создания отчёта реализует быстрое преобразование и загрузку данных текущего показания на экране прибора в отчет с информацией о местоположении, размерах дефекта, и его индикаций, отмеченных оператором. Данные соотносятся с фотографиями, сделанными в выбранных участках контроля. В отчёт также входят сведения о преобразователе, приборе и операторе, проводящем контроль. Сохранение отчета в память прибора или на USB-накопитель можно производить в формате .pdf или .docx. Есть программное обеспечение для настольных ПК, которое поддерживает более глубокое исследование данных контроля и позволяет создавать отчеты контроля по форме требуемой клиентом.

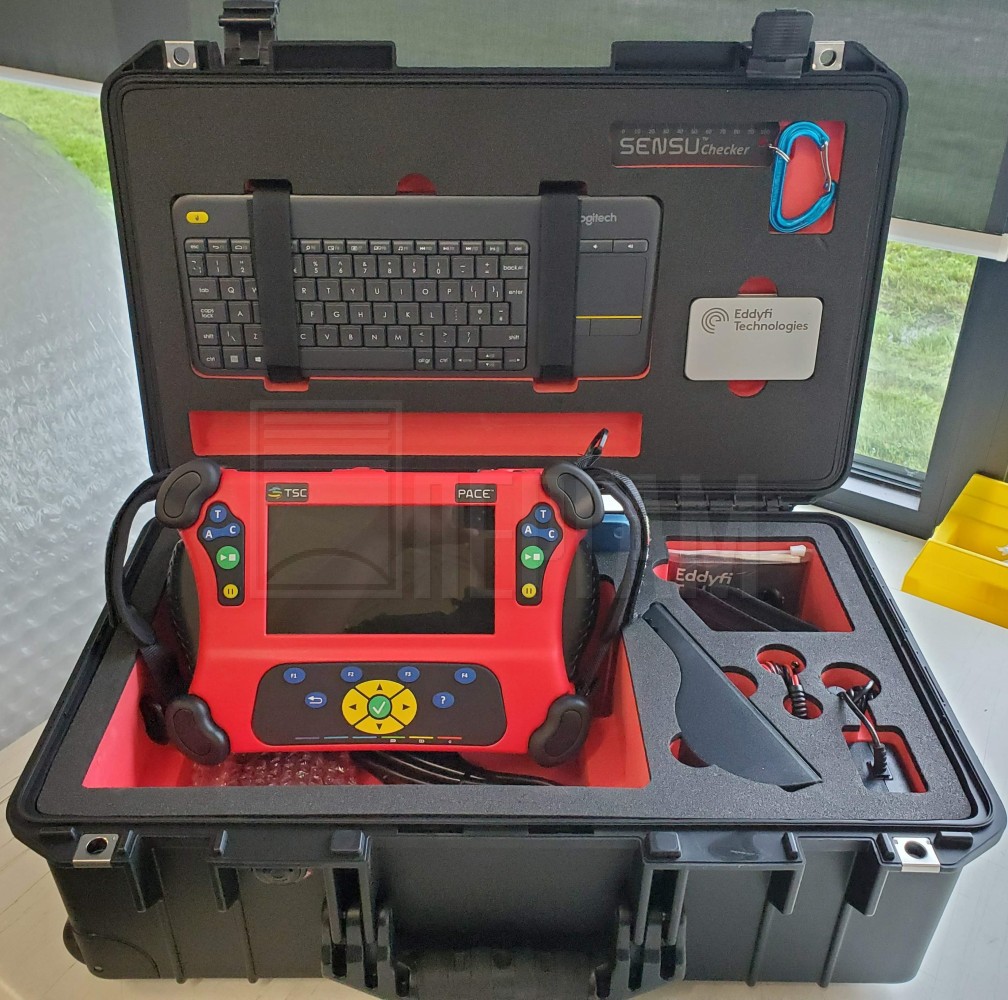

Карандашные преобразователи SENSU

Карандашные преобразователи ACFM серии SENSU™ разработаны для проведения непрерывного сканирования без усилий, как на плоских поверхностях, так и в узких труднодоступных зонах. Преобразователи доступны в нескольких вариантах корпуса:

• прямые;
• под прямым углом;
• поперечные под прямым углом

Для контроля углеродистых сталей предусмотрены преобразователи с частотой 5 кГц . Для контроля нержавеющей стали предусмотрены преобразователи с 50 кГц. Ширина охвата сканирующей части преобразователя – 15 мм, выполнен из износостойкого керамического материала. Доступна возможность горячей замены преобразователя в процессе контроля.

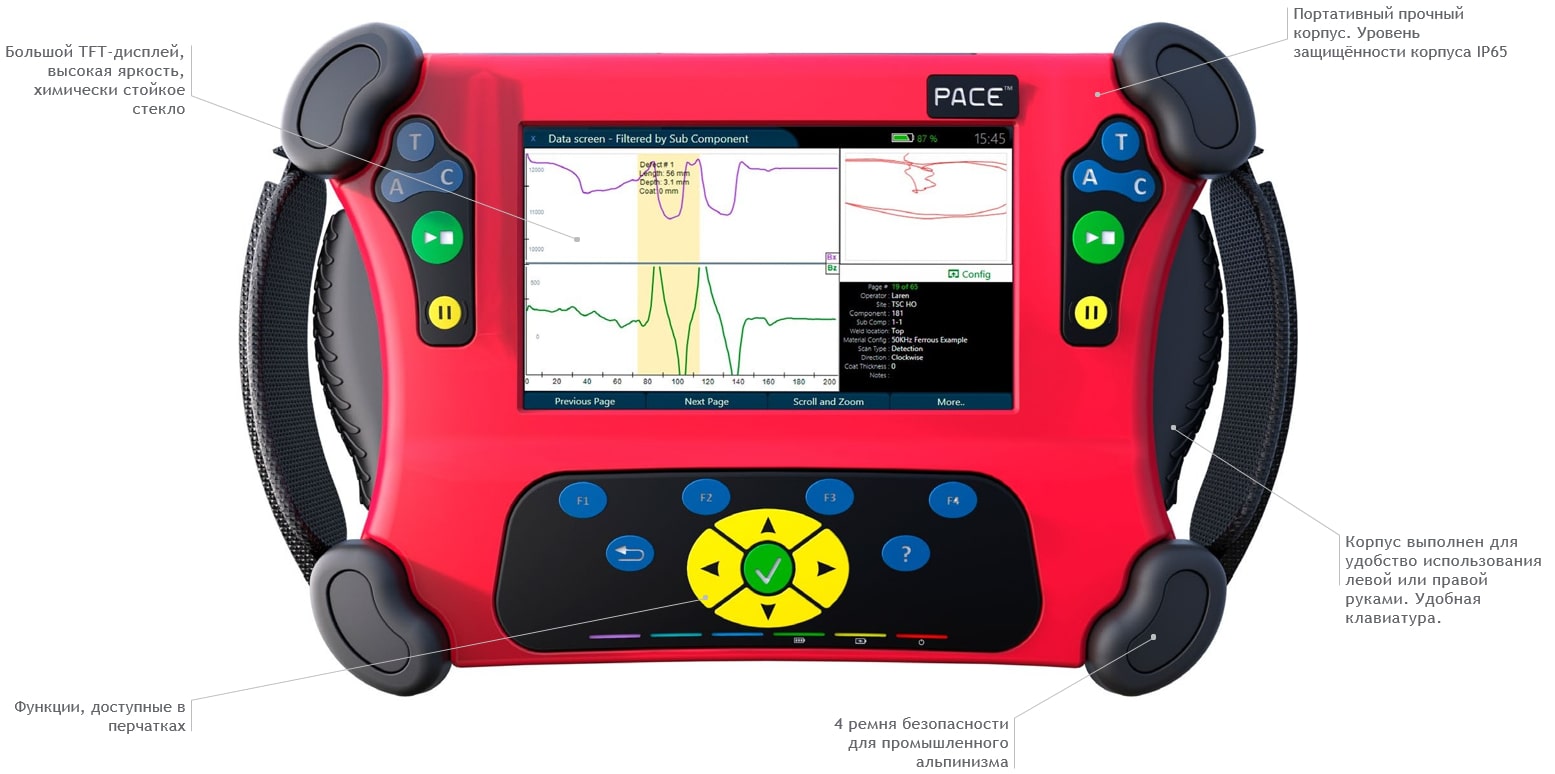

TSC PACE ОСОБЕННОСТИ

• Высокая степень обнаружения трещин методом ACFM;
• Точное измерение размеров дефектов;
• Возможен контроль через покрытие;
• Зачистка поверхности не принципиальна;
• Не требуется калибровка на образцах;
• Срок работы аккумулятора 8+ часов;
• Большой, усиленный ЖК-экран высокой яркости;
• Настольная и автомобильное зарядное устройство;
• Встроенная 5 Мп камера;
• Разработан для возможности управления одним оператором (правша/левша).

КЛЮЧЕВЫЕ ПРИМЕНЕНИЯ

• Подходит для промышленного альпинизма;
• Контроль сварных соединений;
• Окрашенные или поверхности с эпоксидным покрытием;
• Краны и башни;
• Трубы и резервуары в НПЗ;
• Мосты и элементы инфраструктуры;
• Целостность железнодорожных вагонов;
• Зубчатые колёса тяжёлых машин в добычи полезных ископаемых;
• Морские сооружения.
