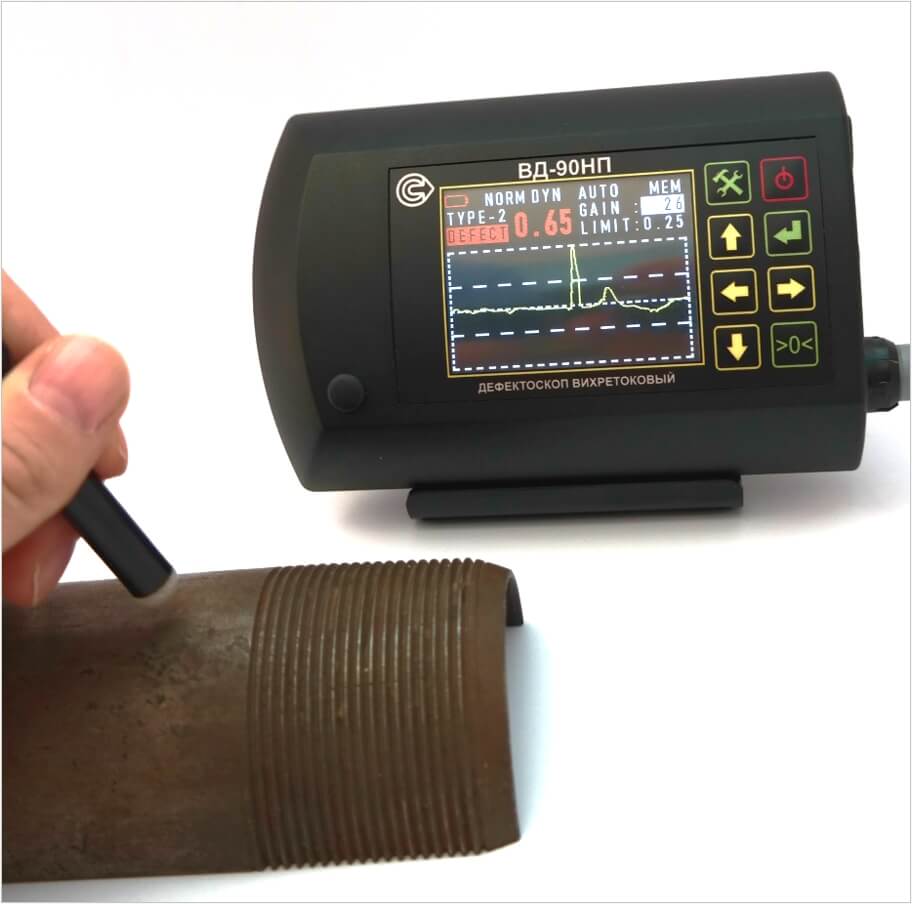

Вихретоковый дефектоскоп ВД-90НП для обнаружения поверхностных и подповерхностных дефектов в деталях из ферромагнитных и немагнитных сталей и сплавов. Обнаруживает трещины и микротрещины различного происхождения, в том числе вызванные стресс-коррозией, даже при наличии непроводящих зазоров (через лакокрасочные, изоляционные покрытия, загрязнения) и без непосредственного контакта с поверхностью изделия. Благодаря высокой чувствительности прибор выявляет дефекты глубиной от 0,1 мм, даже при контроле с зазором до 10 мм. По функциональности и надёжности превосходит многие отечественные и зарубежные аналоги.

ВД-90НП применяется для контроля качества и профилактического обследования:

узлов и деталей подвижного состава на предприятиях железнодорожного транспорта: колёсных пар, корпусов автосцепок, боковых рам, надрессорных балок, лабиринтных колец, шкивов;
труб, профилей, прутков на прокатных производствах на выходном контроле, и на входном контроле у потребителей продукции;
изделий из алюминиевых и титановых сплавов с многослойными покрытиями на предприятиях авиационной и аэрокосмической отрасли;
тросов, балок, ответственных узлов техники (кранов, подъёмников) в строительстве;
магистральных трубопроводов с целью выявления стресс-коррозии.

Незаменим в полевых условиях, в т.ч. и в зимнее время на магистральных трубопроводах, в лабораторных, цеховых условиях депо и ремонтных заводов РЖД, судостроительных и судоремонтных верфях, авиационной промышленности и других предприятиях машиностроения.

Вихретоковый дефектоскоп ВД-90НП является модификацией дефектоскопа ВД-12НФП и ВД-12НФМ и может использоваться вместо них.

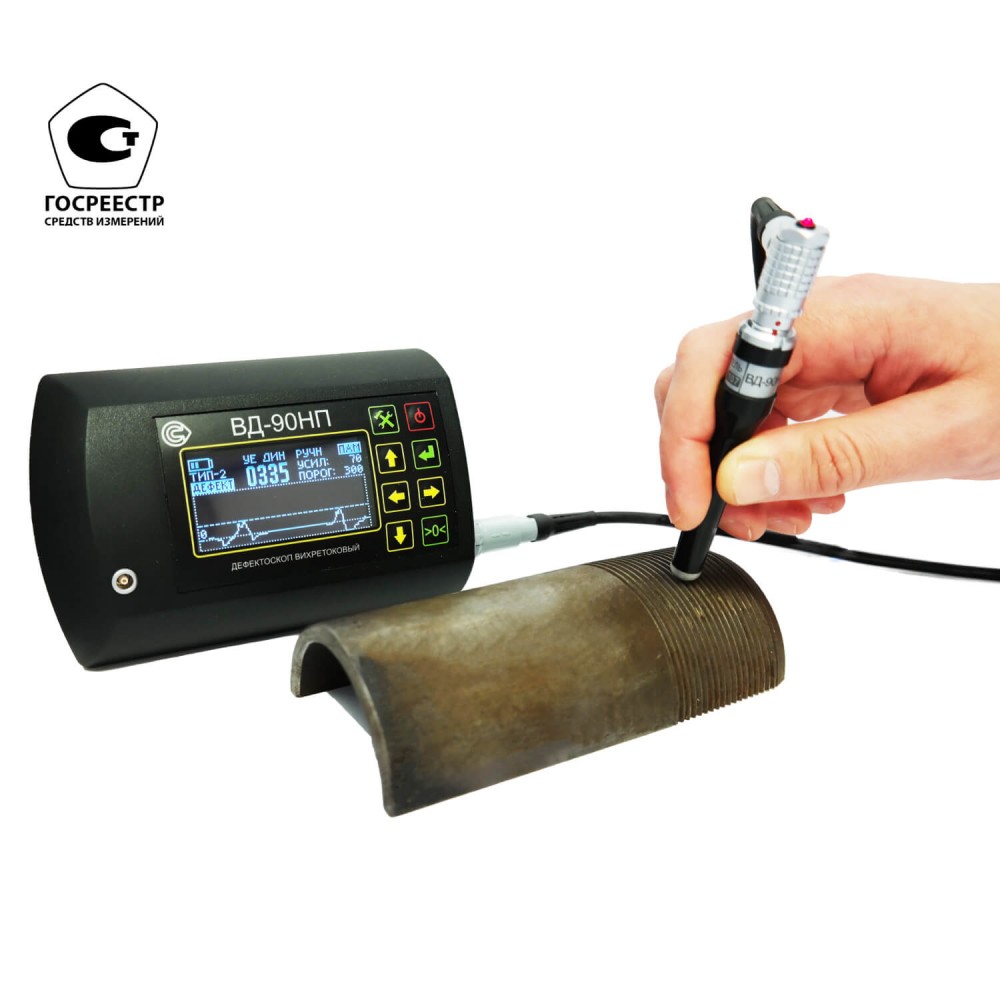

ВД-90НП внесен в Госреестр СИ РФ приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 04.06.2024 № 1363 "Об утверждении типов средств измерений".

Отрасли применения

авиационная промышленность
аэрокосмическая отрасль
нефтяная и газовая промышленность
атомная энергетика
машиностроение
железнодорожный транспорт
строительство и ЖКХ
металлургия
оборонно-промышленный комплекс (ОПК)
мостостроение
подъемно-транспортное оборудование
судостроение и судоходство
производство металлопроката
трубы (производство)
сельское хозяйство

Отличительные особенности

мобильность (прибор выполнен в малогабаритном корпусе, что обеспечивает его легкость, эргономичность и позволяет крепить его на поясе или на руке)
высокая чувствительность – обнаруживает трещины от 0,1 мм
большой диапазон рабочих частот
максимальный рабочий зазор до 10мм
встроенные режимы калибровки

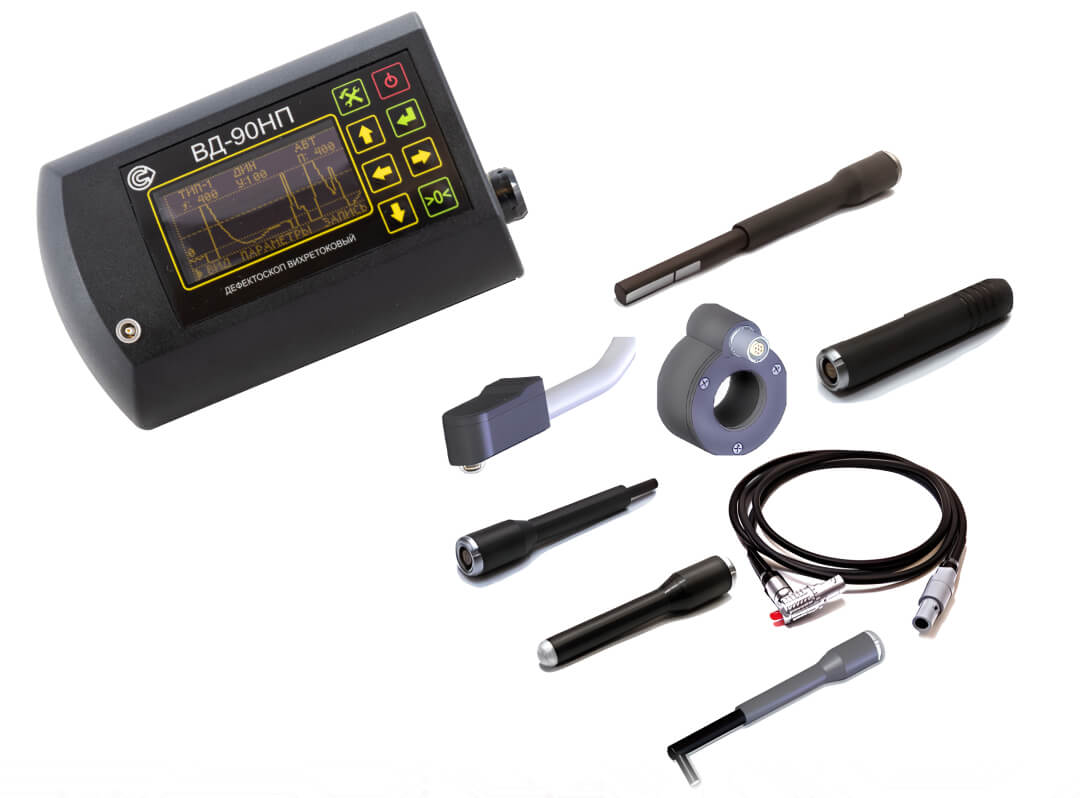

широкий спектр преобразователей
возможность контроля изделий с большой шероховатостью поверхности
автоматическая подстройка при изменении условий измерения, в том числе отстройка от влияния зазора
сохранение результатов измерений во внутренней памяти прибора
широкий набор параметров и режимов измерения, как предустановленных, так и сохранённых пользователем, для многократного применения при контроле однотипных изделий
световая и звуковая индикация обнаружения дефекта
широкий диапазон рабочих температур – от – 30 С до +50 С
большое время непрерывной работы от одного комплекта аккумуляторов
модуль беспроводной связи Bluetooth 2.0
возможность использования прибора совместно с внешним ноутбуком или с мобильным устройством

Технические характеристики Дефектоскоп ВД-90НП

Технические характеристики дефектоскопа

Скорость сканирования изделия	0,02...0,5 м/с
Частота тока возбуждения преобразователя	1кГц - 2МГц
Электропитание	от 4-х элементов типа АА от сети 220В, 50Гц (опционально)
Ток потребления от полностью заряженных аккумуляторов, не более:
при выключенном радиоканале	150 мА
при включенном радиоканале	200 мА
Время установления рабочего режима, не более	1 мин.
Продолжительность непрерывной работы от одного комплекта аккумуляторов, не менее	8 ч.
Дефектоскоп имеет встроенную память, разбитую на ячейки:
- максимальное количество ячеек памяти	1000
- максимальное количество программ	300
Связь с персональным компьютером	Bluetooth
Степень защиты	IР54
Температура окружающего воздуха, ⁰С	-30⁰С +50⁰С
Относительная влажность при температуре +25ºC	80%
Атмосферное давление	от 84 кПа до 106,7 кПа
Габаритные размеры электронного блока (Д x Ш x Г)	150 мм х 100 мм х 40 мм
Масса электронного блока с элементами питания	0,4кг
Масса преобразователя (любого)	0,1 кг

Порог чувствительности дефектоскопа на стандартном образце

Материал образца	Величина порогового дефекта, мм
Материал образца	При шероховатости поверхности не более	R_a 6,3	R_z 40	R_z 160	R_z 320
Ферромагнитный	Глубина ИД	0,1±0,02	0,3±0,03	-	1,0±0,1
Ферромагнитный	Ширина ИД	0,02…0,04	0,03…0,07	-	0,05…0,15
Немагнитный	Глубина ИД	0,1±0,02	0,3±0,03	1±0,1	-
Немагнитный	Ширина ИД	0,02…0,04	0,03…0,07	0,05…0,15	-

Порог чувствительности дефектоскопа при радиусе отрицательной кривизны контролируемой поверхности не менее 10 мм

Материал образца	Величина порогового дефекта, мм
Материал образца	При шероховатости поверхности не более	R_z 40	R_z 160	R_z 320
Ферромагнитный	Глубина ИД	0,5±0,03	-	1,5±0,1
Ферромагнитный	Ширина ИД	0,03…0,07	-	0,05…0,15
Немагнитный	Глубина ИД	0,5±0,03	1±0,1	-
Немагнитный	Ширина ИД	0,03…0,07	0,05…0,15	-

Максимальный рабочий зазор между преобразователями и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:

Материал образца	Зазор (мм)
Ферромагнитный	10
Немагнитный	3 (мм)

Комплектация

Электронный блок.
Преобразователь вихретоковый (в зависимости от заказа).
Зарядное устройство с аккумуляторами.
Ремень крепления на руку.
Образец с искусственными дефектами и образец покрытия.
Кейс для хранения и переноски.
Комплект документации.
