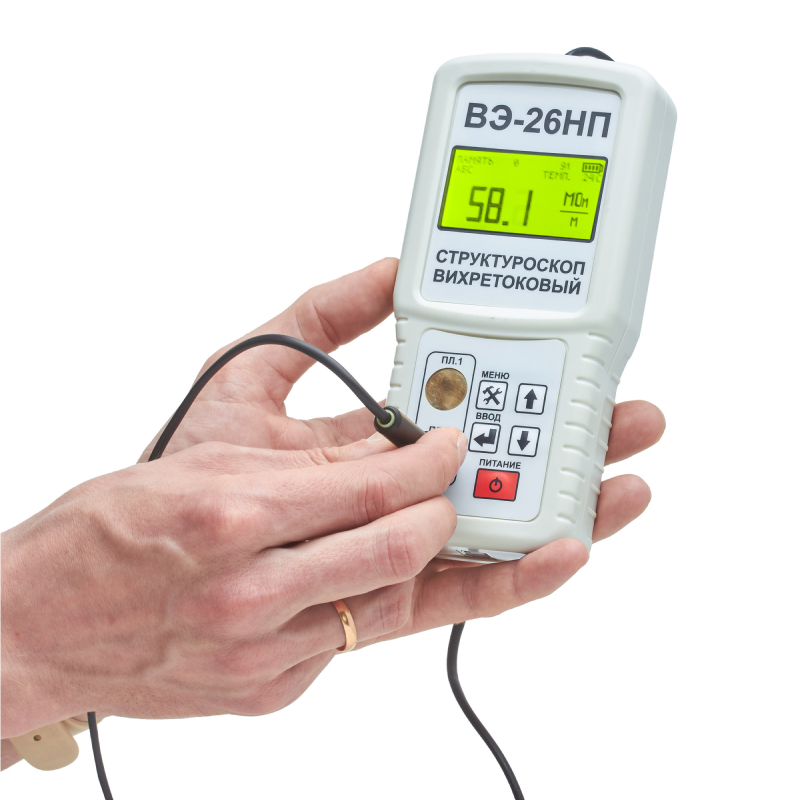

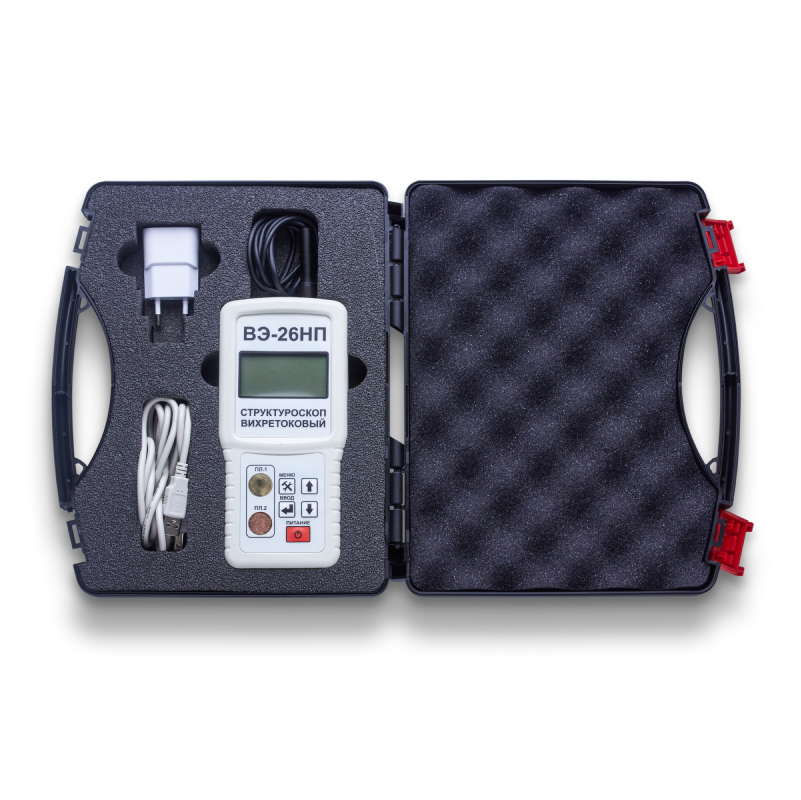

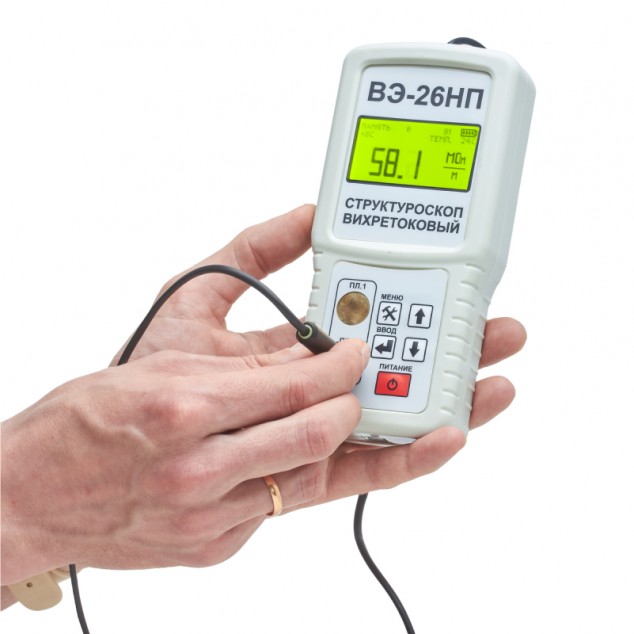

Вихретоковый структуроскоп ВЭ-26НП предназначен для неразрушающего контроля качества материалов и изделий из цветных металлов и сплавов путем измерения их удельной электрической проводимости. Это позволяет сортировать материалы по маркам сплавов, проводить входной контроль материалов на соответствие требуемой марке и осуществлять контроль различных механических характеристик электропроводящих неферромагнитных материалов. Информация о результатах контроля представляется на дисплее в виде числовых значений удельной электрической проводимости или ее приращений относительно заданного базового значения.

В структуроскопе ВЭ-26НП реализован режим дифференциальных измерений, когда запоминается номинальное значение удельной электрической проводимости, а затем измеряется ее отклонение от этого значения.

Удельная электрическая проводимость материалов в той или иной степени зависит от их температуры. Существуют методики, позволяющие учитывать эту зависимость. Для использования таких методик вихретоковый структуроскоп ВЭ-26НП снабжен встроенным термометром.

Применение

авиационная промышленность
аэрокосмическая отрасль
нефтяная и газовая промышленность
атомная энергетика
машиностроение
железнодорожный транспорт
металлургия
оборонно-промышленный комплекс (ОПК)
мостостроение
судостроение
производство металлопроката
трубы (производство)

Особенности

специальная конструкция измерительного преобразователя наряду с фазовым способом измерения позволяет практически полностью исключить влияние изменений зазора в достаточно широких пределах
наличие встроенного калибратора позволяет быстро проводить настройку шкалы прибора в полуавтоматическом режиме
наличие встроенного термометра (учет зависимости удельной электрической проводимости материалов от температуры)
наличие встроенной памяти для сохранения результатов измерений и последующей передачи на ПК

Технические характеристики Вихретоковый структуроскоп ВЭ-26НП

Индикация результатов измерений	цифровая
Единица измерения	МСм/м
Диапазон измерений абсолютного значения удельной электрической проводимости	от 5 МСм/м до 60 МСм/м
Диапазон измерений приращений удельной электрической проводимости	от –(σ_ном. -5) МСм/м до +(60-σ_ном.) МСм/м
Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 100С в пределах рабочего диапазона температур, не более	0,5 предела основной допускаемой погрешности
Электропитание структуроскопа	встроенный литий-ионный аккумулятор напряжением 3,7 В
Потребляемая мощность, не более	100 мВт без подсветки 400 мВт с подсветкой
Время установления рабочего режима, не более	15 мин.
Время одного измерения, не более	3 с
Допускается периодическая подстройка внешними органами управления	да
Время непрерывной работы без подстройки	не менее 1 ч.
Объем памяти	1000 значений удельной электрической проводимости.
Температура окружающего воздуха	от +5°С до +40°С
Относительная влажность при +25°С	до 98%
Атмосферное давление	от 84 кПа до 106,7 кПа
Предел допускаемой основной относительной погрешности измерений, не более:	2% - для диапазона измерений от 5 до 40 МСм/м 3% - для диапазона измерений от 40 до 60 МСм/м

Указанное значение погрешности обеспечивается при выполнении следующих условий:

зазор между преобразователем и поверхностью контролируемого изделия, не более	0,2 мм
расстояние от центра преобразователя до края изделия, не менее	6 мм
толщина изделия, не менее	1 мм
значение величины шероховатости поверхности изделия, не более	R_Z 80
радиус кривизны выпуклой поверхности изделия, не менее	50 мм
температура окружающей среды	20°С ± 5°С

Габаритные размеры

Электронный блок (длина ширина толщина)	178 мм x 84 мм x 36 мм
Преобразователь (диаметр длина)	14 мм x 50 мм
Длина соединительного кабеля	1000 мм ± 20 мм
Масса	не более 300 г
