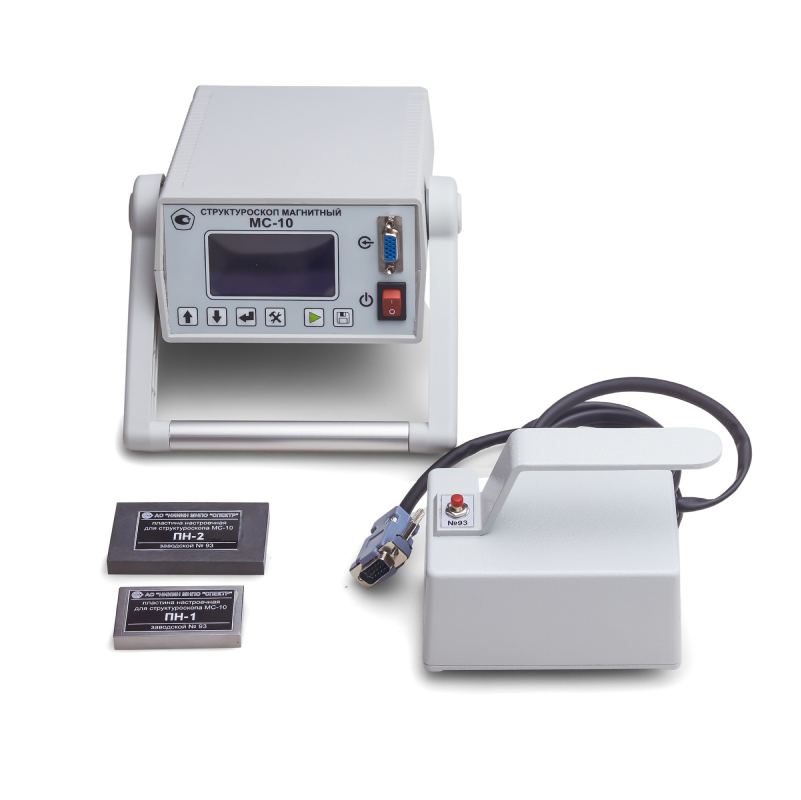

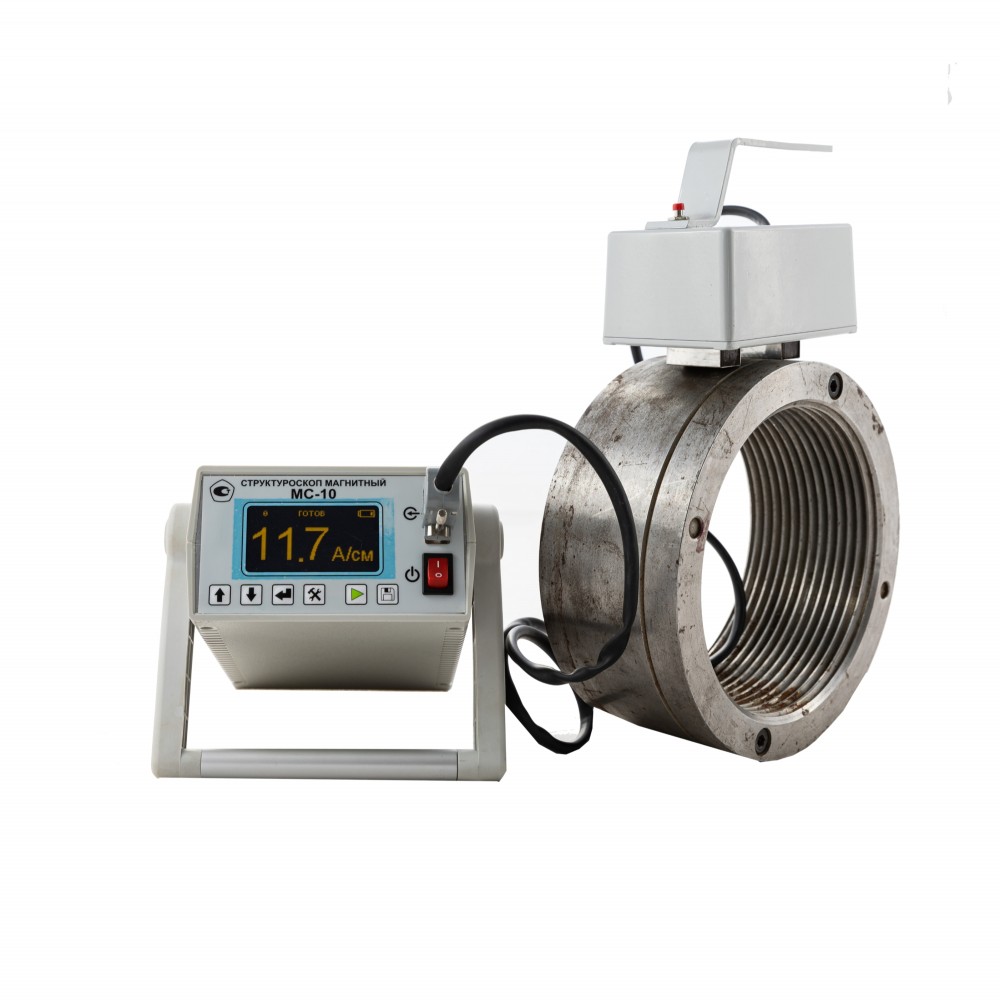

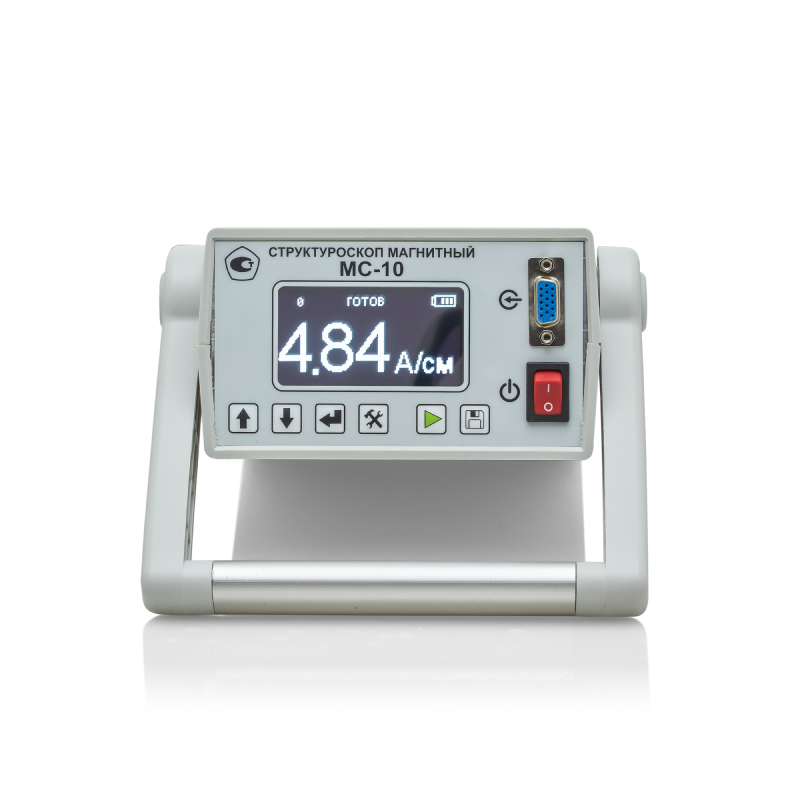

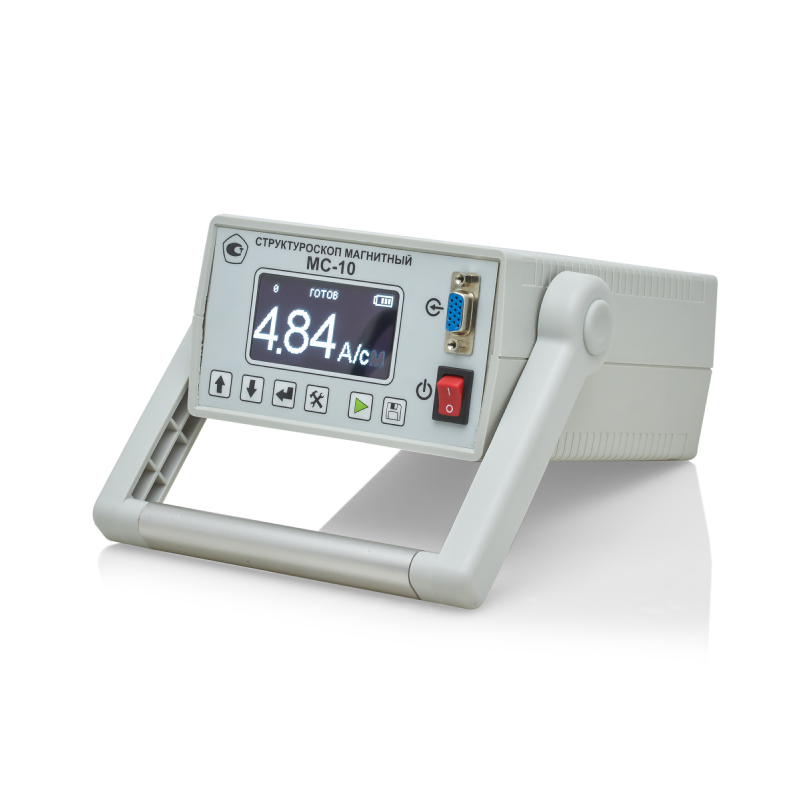

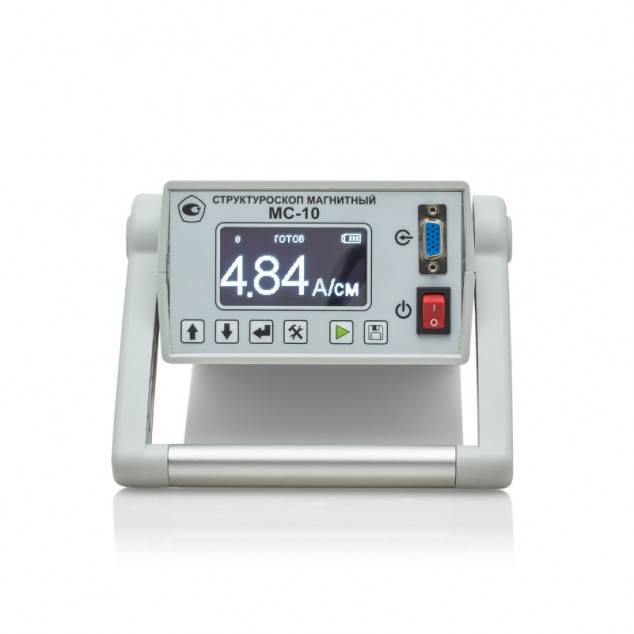

Магнитный структуроскоп МС-10
Поставляется в минимальные сроки
Магнитный структуроскоп МС-10 применяется для контроля напряженно-деформированного состояния трубопроводов, резервуаров, котлов, цистерн (в том числе под давлением), бурильных труб. Используется для оценки состояния мостов, подъемников, эскалаторов, лифтов, грузоподъемных кранов, балок и других строительных металлоконструкций под нагрузкой. Возможна не только оценка текущего состояния, но и прогнозирование остаточного ресурса, определение деградации прочностных свойств со временем.
Сруктуроскоп может контролировать качество термообработки (режимов закалки, отпуска) металлорежущего и измерительного инструмента, деталей подшипников, а также механической обработки (ковка, прокат, поверхностно-пластическое деформирование), химической обработки (травления) и комбинаций этих методов поверхностного упрочнения.
Измерение коэрцитивной силы с помощью МС-10 позволяет установить аномальные участки, испытывающие наибольшие нагрузки, локализовать зоны для проведения детального обследования другими методами НК.
Структуроскоп магнитный МС-10 построен на основе микропроцессорной системы, которая управляет процессом измерения, отображает результаты в цифровой форме, обеспечивает их сохранение в массиве внутренней памяти и передачу на внешнее устройство для дальнейшего анализа, архивирования и документирования.
Структуроскоп-коэрцитиметр МС-10 может использоваться не только в лабораторных и цеховых, но и в полевых условиях, в том числе зимних, а также в проведение контроля непосредственно в местах монтажа проверяемых конструкций под рабочими давлениями и механическими напряжениями.
Отрасли применения
- атомная промышленность
- энергетическая промышленность
- нефтяная и газовая промышленность
- оборудование, работающее под давлением
- машиностроение
- железнодорожный транспорт
- оборонно-промышленный комплекс (ОПК)
- судостроение
- авиационная промышленность
- аэрокосмическая отрасль
- подъемно-транспортное оборудование
- строительство и ЖКХ
- тепловая энергетика
Отличительные особенности
- неразрушающий контроль прочностных, пластических и вязких свойств деталей и конструкций из ферромагнитный сталей и чугунов по ГОСТ 30415-96, ОСТ 14-1-184-65, ТУ-14-1016-74 и др.;
- неразрушающий контроль глубины и твердости поверхностно-упрочненных слоев на стальных и чугунных деталях;
- контроль качества низкотемпературного отпуска режущего и измерительного инструмента, подшипниковых сталей;
- контроль одноосных упругих напряжений;
- контроль однородности свойств массивных деталей;
- использование в полевых, цеховых и лабораторных условиях;
- широкий интервал рабочих температур;

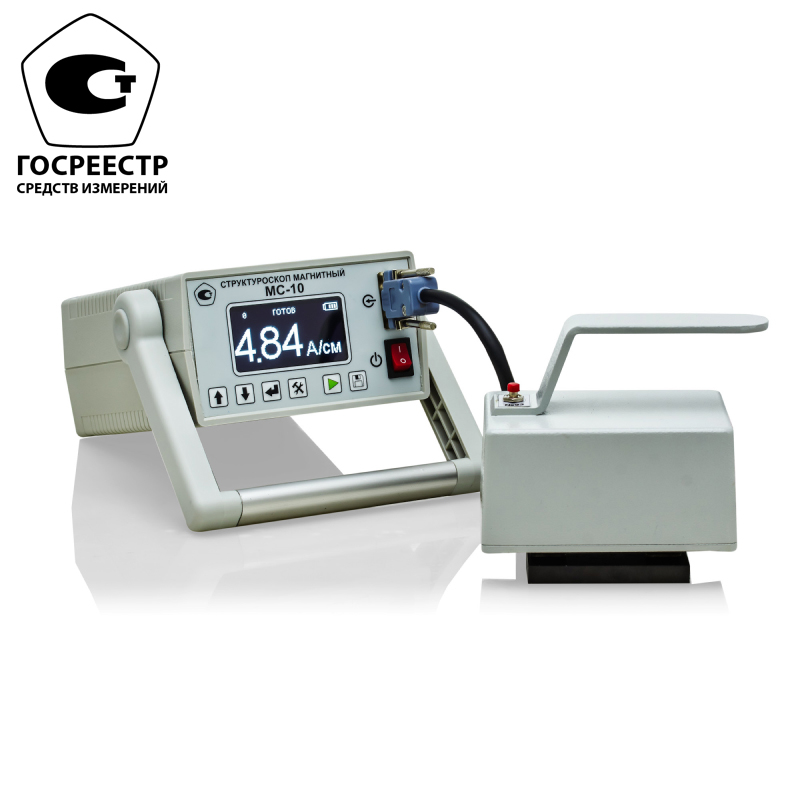

- прибор внесен в государственный реестр СИ РФ;
- прибор внесен в государственный реестр СИ Республики Казахстан.
Видео
Технические характеристики Магнитный структуроскоп МС-10
Технические характеристики
|
Диапазон коэрцитивной силы материала контролируемых изделий |
1,0…60 А/см |
|
Предел допускаемой основной абсолютной погрешности измерений коэрцитивной силы HC на стандартных образцах при нормальной температуре окружающего воздуха 20±50 C не превышает значений |
±(0,1+0,04HC), где HC— величина измеренного значения коэрцитивной силы стандартного образца |
|
Значение погрешности обеспечивается при зазоре между преобразователем и поверхностью контролируемого изделия, не более |
0,5 мм |
|
Электропитание структуроскопа |
встроенная аккумуляторная батарея 12 В |
|
Время установления рабочего режима после включения питания, не более |
2 мин. |
|
Время одного измерения не более |
6 сек. |
|
Время непрерывной работы (без подзарядки) структуроскопа, не менее |
16 ч. |
|
Внутренняя память |
до 512 серий по 512 измерений в каждой с возможностью просмотра |
|
Диапазон рабочих температур |
- 200С + 400С |
|
Габаритные размеры, (длина х ширина х толщина) |
электронный блок – 190мм х140мм х80мм преобразователь — 135мм х75мм х100мм |
|
Масса структуроскопа не более |
4 кг |
|
Расширенная версия |
дополнительно комплектуется модулем Bluetooth® для связи с ПК и ПО для приема и обработки данных |
|
Дополнительные опции |
компактный преобразователь, возможность работы от сети 220В/50Гц. |
