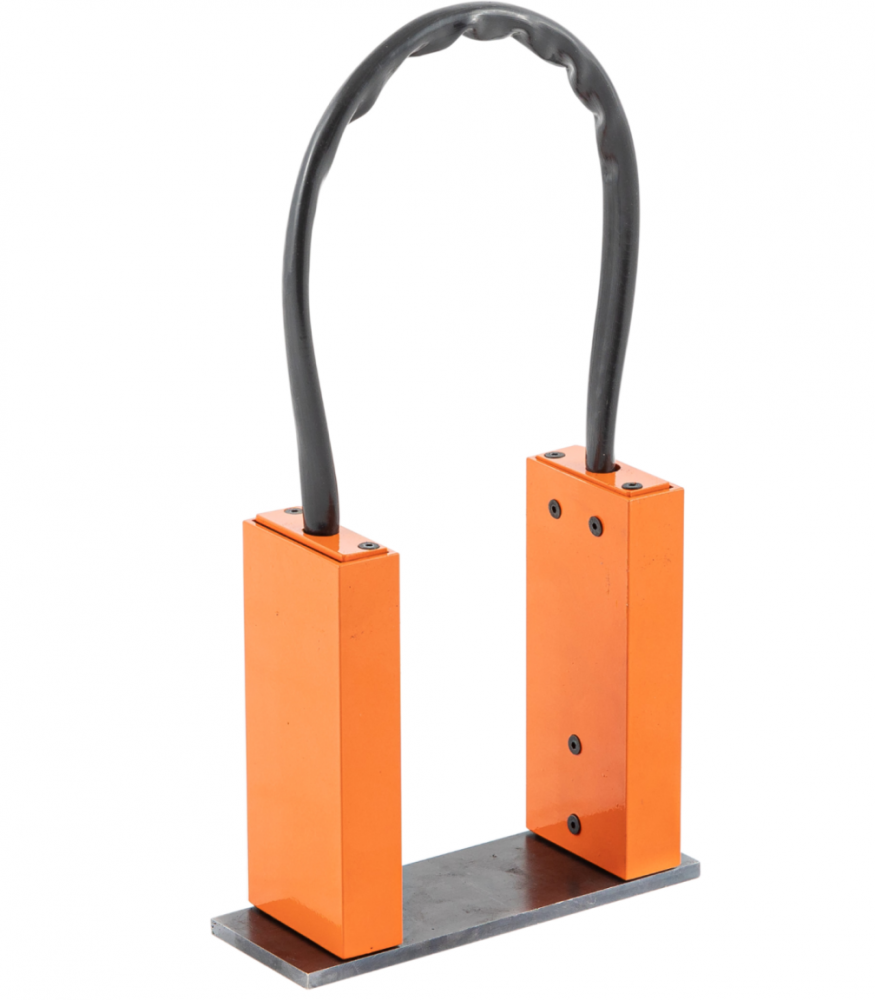

Устройство намагничивающее УН-5

Намагничивающее устройство для неразрушающего контроля магнитопорошковым методом изделий и деталей узлов, выполненных из ферромагнитных материалов

Устройство намагничивающее УН-5 предназначено для неразрушающего контроля изделий и деталей узлов как снятых, так и находящихся в конструкциях, выполненных из ферромагнитных материалов, магнитопорошковым методом в соответствии с ГОСТ 21105-87 и ГОСТ Р 56512-2015. С его помощью можно обнаружить большинство поверхностных, подповерхностных и внутренних дефектов типа трещин, волосовин, непроваров, надрывов, расслоений, флокенов и т. п. Устройство позволяет выявить производственный брак в процессе литья, ковки, сварки или дефекты, возникающие в ходе эксплуатации при усталостном разрушении под нагрузкой.

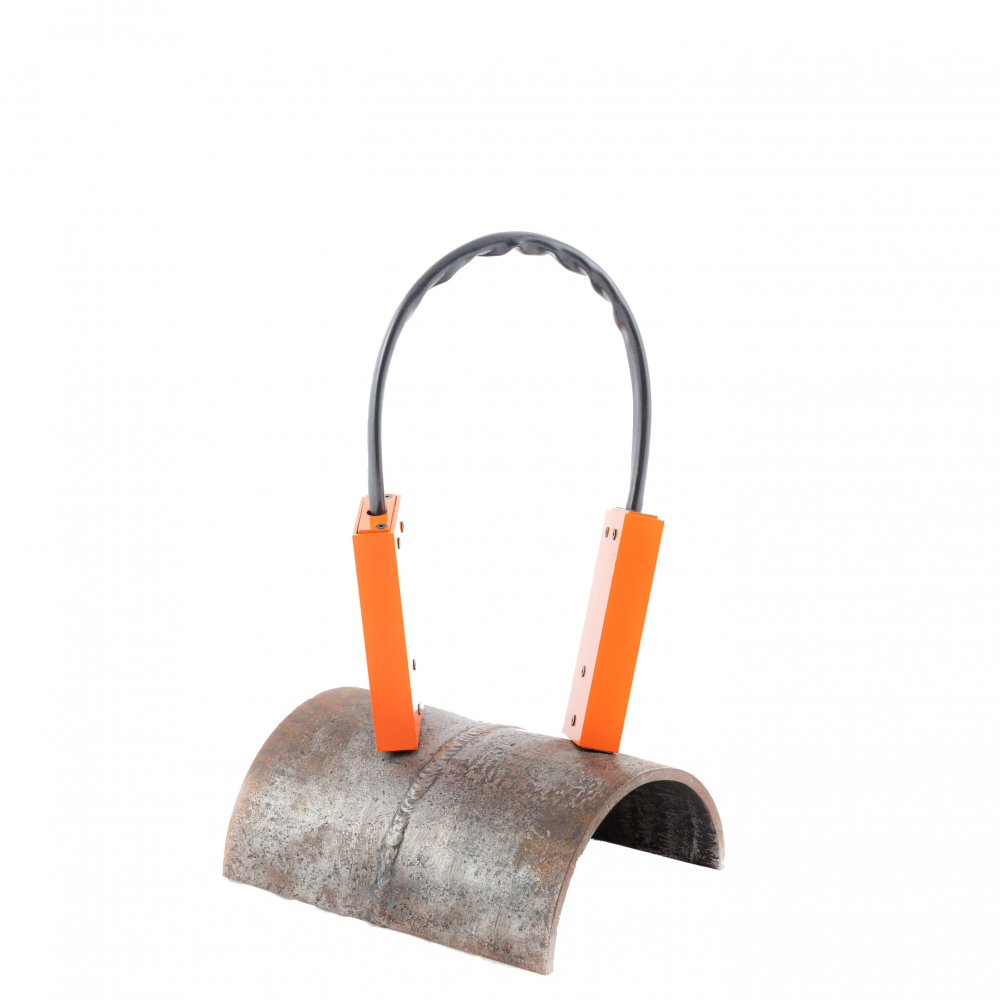

Намагничивающее устройство УН-5 позволяет обеспечить магнитопорошковый контроль изделий сложной формы. УН-5 успешно применяется при контроле в полевых условиях, при проведении высотных монтажных работ, при обследовании аппаратуры высокого давления внутренних поверхностей сосудов и емкостей, т.е. в тех случаях, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности.

Устройство УН-5 является простым в применении, легким и малогабаритным, работа с ним не требует от оператора специальной физической и технической подготовки.

УН-5 отличает повышенное качество индикаторного рисунка и увеличенная зона контроля благодаря уменьшению неконтролируемой зоны возле полюсов и улучшенному соотношению нормальной и тангенциальной составляющих магнитного поля (патент РФ №60732).

Технические характеристики прибора УН-5 соответствуют российским и зарубежным нормативным документам, что обуславливает его широкое применение более чем в 40 странах мира, в том числе в Германии, Франции, Бразилии и Норвегии.

При проведении проверки на наличие дефектов устройство может быть использовано вместе с другим вспомогательным оборудованием для:

•  предварительного и последующего размагничивания
•  нанесения магнитного индикатора, сухого или в виде эмульсии
•  магнитолюминесцентного контроля (ультрафиолетовыми лампами)
