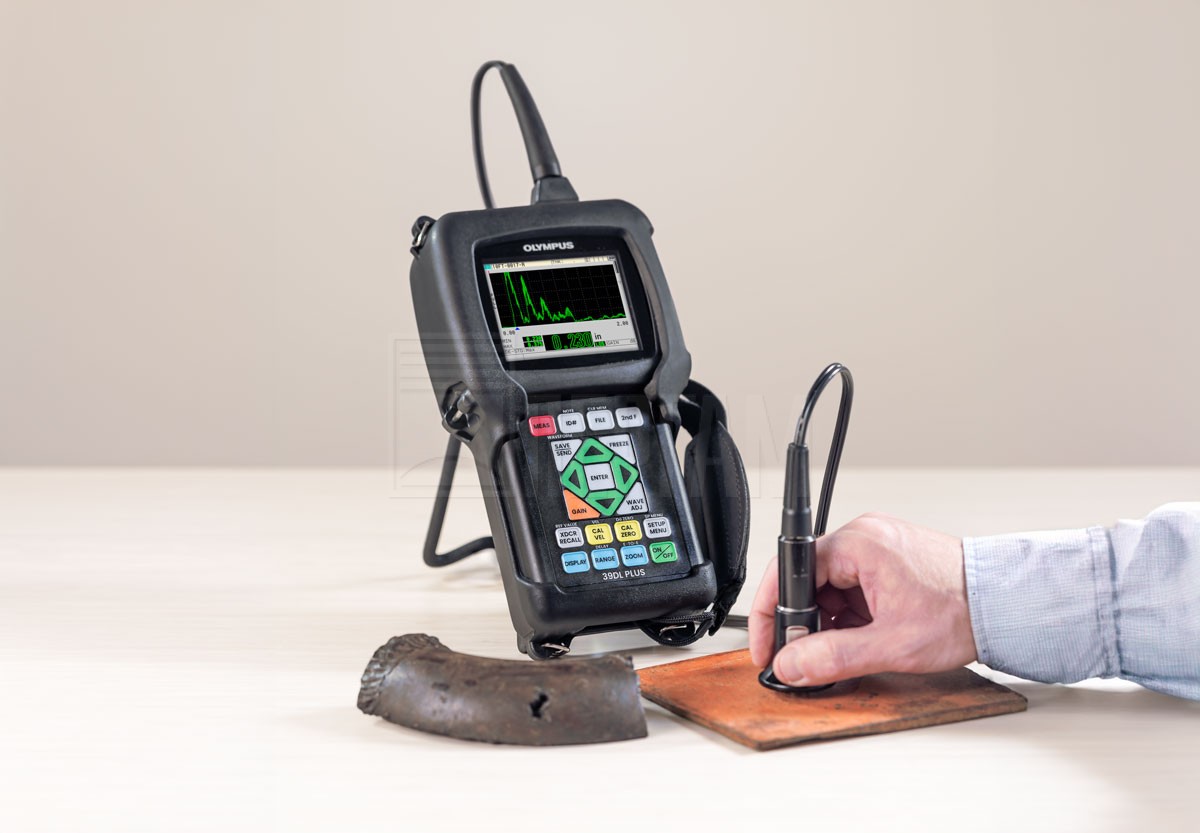

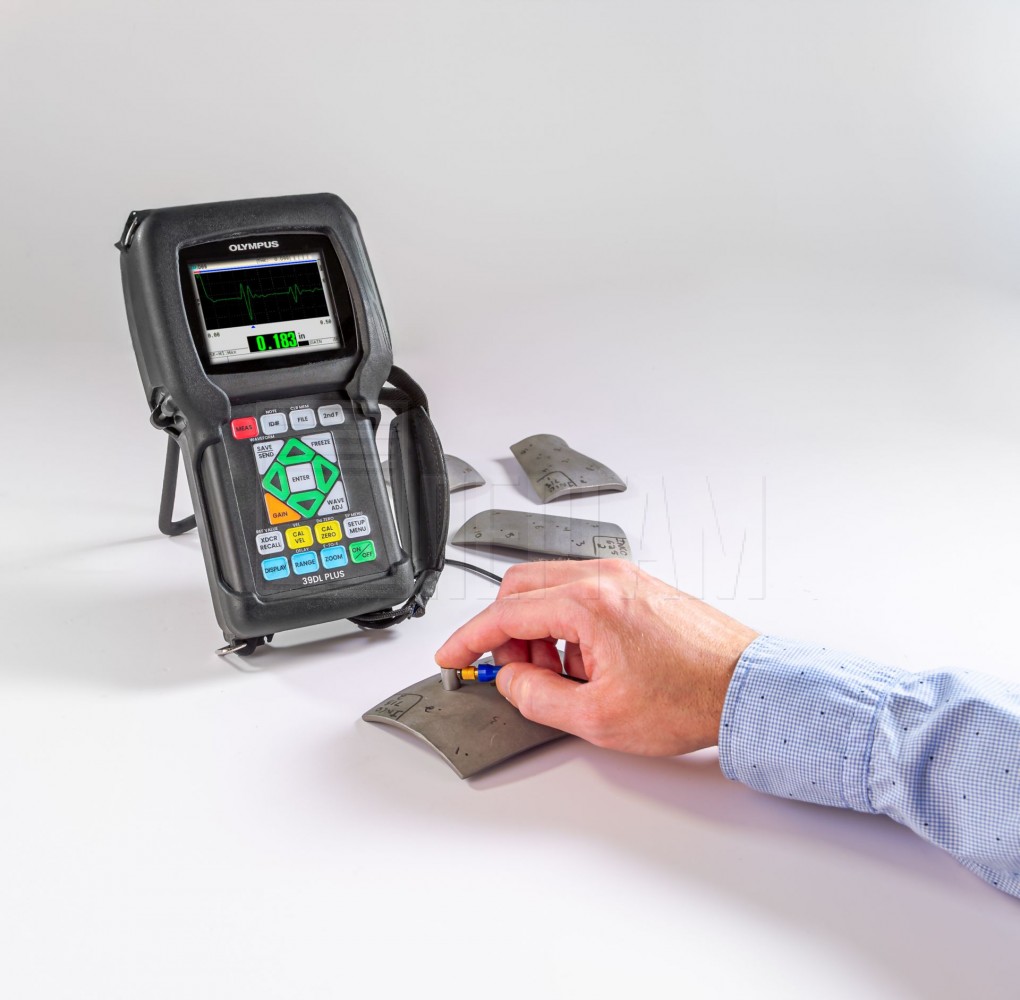

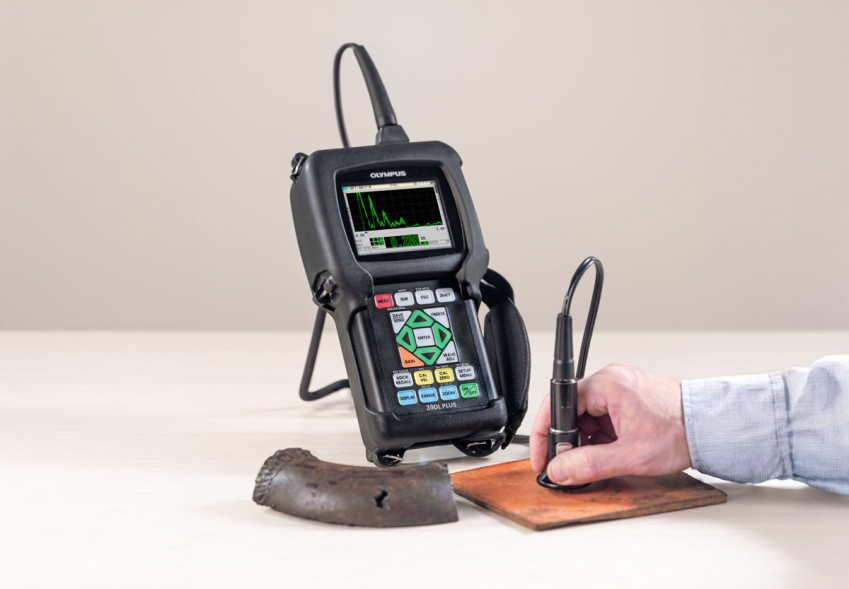

Толщиномер 39DL PLUS

39DL PLUS - толщиномер используется в качестве прецизионного или коррозионного толщиномера для применения в сложных ситуациях, сканирует объекты объекты из металла с частотой до 60Гц, определяет коррозионные поражения.

Упростите процесс ультразвукового контроля толщины с помощью одного быстрого, подключаемого и надежного портативного датчика. Прибор 39DL PLUS™ используется в качестве прецизионного или коррозионного толщиномера для применения в сложных ситуациях.

Благодаря ультразвуковым возможностям мирового класса, высокой скорости сканирования с частотой обновления до 60 Гц и полностью интегрированному беспроводному подключению наш флагманский портативный толщиномер обеспечивает бесперебойный рабочий процесс, которому вы можете доверять.

• Подключаемые устройства: Встроенные Wi-Fi®, Bluetooth®, USB, RS-232 и съемная карта памяти microSD
• Быстрота сканирования: позволяет находить участки с минимальной толщиной и в 2 раза быстрее обновлять данные на дисплее*
• Универсальность: с помощью нашей полной линейки двухэлементных и одноэлементных датчиков можно работать с различными толщинами

*Частота до 60 Гц по сравнению с 30 Гц в предыдущей модели и аналогичных портативных толщиномерах.

Прибор 39DL PLUS обеспечивает рекордную в отрасли скорость сканирования - 60 Гц для портативных толщиномеров.

• Работает как недорогая альтернатива контрольным кодам, для сканирования которых требуется частота обновления дисплея 60 Гц; получите скорость сканирования дефектоскопа благодаря простоте использования толщиномера
• При сканировании участков с минимальной толщиной труб и других объектов, подверженных коррозии, легче находить тонкие участки.

*По состоянию на июнь 2024 года.

Один толщиномер для нескольких применений

Воспользуйтесь мощными функциями измерения и набором программного обеспечения для конкретных применений в соответствии с вашими текущими и будущими требованиями.

• Широкий диапазон толщин: от 0,08 мм (0,003 дюйма) до 635 мм (25 дюймов) в зависимости от материала и выбранного датчика
• Измерение толщины коррозии с помощью двухэлементных датчиков
• Программное обеспечение с высоким разрешением (0,001 мм или 0,0001 дюйма). с одноэлементными датчиками с частотой от 2,25 МГц до 30 МГц
• Технология THRU-COAT™ и эхо-эхо-измерения позволяют проводить измерения через окрашенные и лакированные поверхности.
• Программное обеспечение для измерения содержания оксидов в трубах котлов и окалины внутри них
• Многослойное программное обеспечение позволяет измерять до четырех слоев одновременно
• Программное обеспечение с высокой проникающей способностью для таких материалов, как стекловолокно, резина и толстые отливки
• Стандартное разрешение: 0,01 мм или 0,001 дюйма. для всех датчиков
• Измерения толщины, скорости и времени пролета
• Дифференциальный режим и режим скорости уменьшения толщины позволяют отслеживать изменение толщины и ее процентное соотношение с заданным значением
• Режим B-сканирования с возможностью просмотра 10 000 показаний за сканирование.
• Технология High Dynamic Gain с цифровыми фильтрами оптимизирует начальную настройку усиления на основе калибровки
• V-образный регулятор для индивидуальной компенсации V-образного хода в условиях коррозии
• Разработан в соответствии с EN15317
• Совместим со всеми датчиками и аксессуарами, поддерживаемыми предыдущей моделью

Надежная ультразвуковая технология

Измерительный прибор 39DL™ PLUS обладает проверенной производительностью. С уверенностью выполняйте свою работу, используя стандартную в отрасли технологию ультразвукового контроля толщины.

• Точные и воспроизводимые измерения благодаря исключительному качеству сигнала, стабильным формам колебаний и оптимизированным алгоритмам
• Ультразвуковое оборудование мирового класса, разработанное профессионалами с более чем 35-летним опытом неразрушающего контроля (NDT).

Конструкция, рассчитанная на долговечность в любых условиях эксплуатации

Ваш толщиномер должен продолжать работать, несмотря на удары, падения и грубое обращение, и прибор 39DL PLUS справится с этой задачей.

• Прочность: соответствует стандарту IP67 для защиты от пыли и воды
• Испытания во взрывоопасной среде, на ударопрочность и вибрацию с использованием стандарта MIL-STD-810H
• Широкий диапазон рабочих температур: от -10 °C до 50 °C (от 14 °F до 122 °F)
• Защитный резиновый чехол с измерительной подставкой

Удобный в переноске и использовании

Ручной измерительный прибор 39DL PLUS разработан специально для оператора и удобен в переноске и использовании в полевых условиях или на производстве.

• Эргономичная клавиатура: для быстрого доступа ко всем функциям используйте левую или правую руку.
• Легкая портативная конструкция: весит всего 0,83 кг (1,83 фунта)
• Встроенный регистратор данных: легко собирает показания толщины и данные о форме волны
• Эффективный контроль: стандартные и индивидуальные настройки для двухэлементных и одноэлементных преобразователей.
• Безопасный контроль доступа: Блокировка функций прибора с помощью функций, защищенных паролем
• Превосходная четкость изображения: Цветной VGA-дисплей с возможностью изменения цвета в помещении и на улице
• Смотрите раздел "Работа на большом экране": Выход VGA для подключения датчика к компьютеру или монитору

Экономьте время благодаря цифровому рабочему процессу контроля

Встроенные в толщиномер 39DL PLUS™ функции Wi-Fi® и Bluetooth® обеспечивают бесперебойный рабочий процесс контроля в соответствии с требованиями индустрии 4.0.

• Беспроводное подключение к приложению Link Plus для iOS, программному обеспечению Link-Wedge или приложению Inspection Project Manager (IPM) позволяет легко обмениваться результатами
• Используйте программное обеспечение GageView™ для гибкого просмотра данных с помощью проводного подключения

Мощные инструменты управления рабочими процессами

The Inspection Project Manager (IPM) - это облачное веб- и мобильное приложение, предлагающее цифровой рабочий процесс инспекции, который повышает эффективность и целостность данных.

• Используйте мобильное приложение для iOS или Android с подключением к Интернету или без него для эффективного выполнения задач инспекции
• Собирайте данные проверки и подписывайте задания проверки в цифровом виде с помощью интуитивно понятного интерфейса
• Цифровой отчет автоматически обновляется на протяжении всей проверки

Отправьте данные о толщине на свой мобильный телефон или планшет

Используйте приложение Link Plus для iOS и Bluetooth® для отправки данных о толщине на свой телефон или планшет.

• С вашего мобильного устройства отправьте данные о толщине в текстовом сообщении или по электронной почте или сохраните их в виде текстового файла для удобного импорта в электронную таблицу.
• Вы также можете отправлять данные в совместимые сторонние мобильные приложения

Быстрый ввод данных о толщине в ПО

Используйте дополнительное программное обеспечение Link-Wedge и Bluetooth® для отправки данных с вашего датчика в активное программное приложение Windows. Программное обеспечение может вводить данные практически в любую программу ввода данных на базе Windows.

Удаленное управление и интеграция

Датчик 39DL PLUS предлагает возможности дистанционного управления и интеграции, что позволяет удобно управлять датчиком на расстоянии в инновационных приложениях. Чтобы узнать больше об этих возможностях, обратитесь к местному торговому представителю компании Evident.

Встроенный регистратор данных

Повысьте производительность и отслеживаемость данных с помощью полнофункционального встроенного регистратора данных в калибре 39DL PLUS. Двунаправленный буквенно-цифровой регистратор данных предназначен для простого сбора и передачи показаний толщины и данных о форме волны.

Журнала измерений

• Внутренняя память содержит 792 832 записи о толщине или 20 000 осциллограмм с записями о толщине
• Имя файла из 32 символов
• 9 форматов файлов: пошаговый, последовательный, последовательный с пользовательской точкой, 2D-сетка, 2D-сетка с пользовательской точкой, 3D-сетка, 3D-пользовательский, boiler и ручной
• Идентификатор # из 20 символов (местоположение измерения толщины или TML#)

• Для каждого идентификатора можно хранить до 4 заметок#
• Храните заметки по одному или нескольким идентификационным номерам

Анализ данных

• Встроенный статистический отчет
• Быстрая оценка показаний: Встроенная таблица базы данных с тремя программируемыми цветами, настроенными на определенные значения толщины

Передача данных

• Беспроводной обмен данными: встроенные Wi-Fi® и Bluetooth®
• Проводная передача данных: коммуникационные порты USB и RS-232
• Двусторонняя передача настроек одноэлементных и двухэлементных датчиков
• Копирование файлов между внутренними/внешними картами памяти microSD™; прямой экспорт внутренних файлов на карту microSD в формате CSV, совместимом с Excel

Программное обеспечение для ПК

Программа GageView™ interface, приложение для Windows, собирает, создает, печатает данные с датчика 39DL PLUS и управляет ими. Программное обеспечение взаимодействует с датчиком через порты USB и RS-232 и может считывать и записывать данные на карту памяти microSD.

• Создавайте наборы данных и обзоры
• Редактируйте сохраненные данные
• Просматривайте файлы наборов данных и обзоров, включая показания толщины, значения настройки датчика и значения настройки преобразователя
• Загружайте и выгружайте обзоры толщины в датчик и из датчика
• Экспортируйте обзоры в электронные таблицы и другие программы
• Собирайте снимки экрана
• Распечатайте отчеты, такие как толщина, таблица настроек, статистика и цветовая сетка
• Обновите операционное программное обеспечение
• Загрузите файлы настроек одноэлементных и двухэлементных датчиков
• Обзор B-scan
