Толщиномер металла 45MG

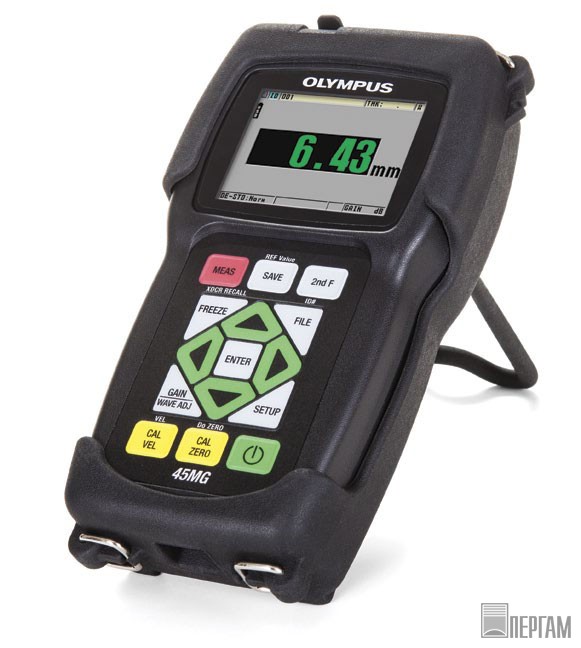

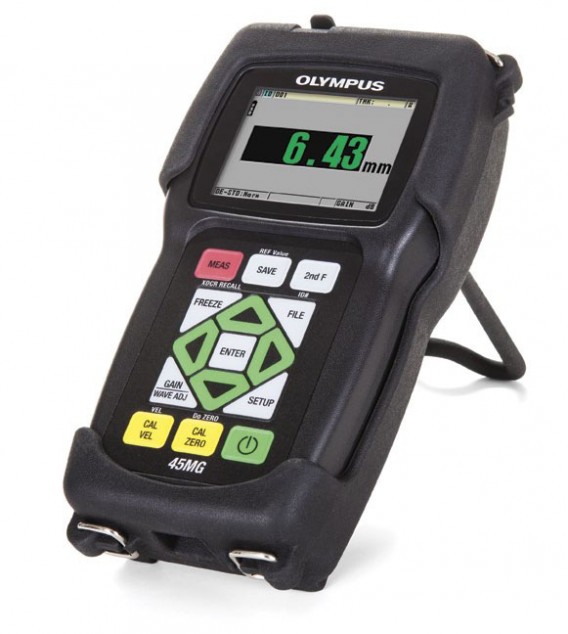

Ультразвуковой толщиномер 45MG

• Цветной трансфлективный QVGA дисплей
• Раздельно-совмещенный датчик для коррозионного мониторинга
• Высокая точность измерения
• Прочный корпус, герметизирован согласно IP67

Прибор 45MG — усовершенствованный ультразвуковой толщиномер, оснащенный стандартными функциями и дополнительным программным обеспечением для измерения толщины. Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Evident, тем самым являясь комплексным решением практически во всех случаях контроля.

Создан для работы в сложных условиях

• Герметизирован согласно IP67
• Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
• Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
• Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
• Широкий диапазон рабочих температур
• Защитный резиновый чехол с подставкой (опция)

Простота эксплуатации

• Простая клавиатура, на которой можно работать правой или левой рукой
• Понятный интерфейс с прямым доступом ко всем функциям
• Внутренняя и на внешняя карты памяти MicroSD
• Порт передачи данных USB
• Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов
• Заводские/пользовательские настройки для одноэлементных датчиков (опция)
• Возможность блокировки прибора с помощью пароля
• Цветной трансфлективный QVGA дисплей с настройками для работы в помещении и на открытом воздухе обеспечивает отличное качество изображения

Стандартные функции

В своей базовой конфигурации 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство дополнительных опций можно приобрести по отдельности; во время покупки прибора или позже, по мере необходимости.

• Совместимость со всеми раздельно-совмещенными преобразователями производства Evident при измерении толщины металлических изделий, покрытых изнутри слоем коррозии
• Режим Мин/Макс
• Два режима сигнализации
• Дифференциальный режим
• Временной B-скан
• Коэффициент утонения
• Настройка усиления (стандартное, высокое и низкое)
• Пароль для блокировки прибора

Дополнительные характеристики

45MG является самым универсальным толщиномером в области неразрушающего контроля с возможностью выбора пяти дополнительных программных опций, активируемых с помощью кода.

Эхо-эхо / Thru-Coat®
В режиме Эхо-эхо отображается действительная толщина металла, а толщина покрытия игнорируется. В режиме Thru-Coat прибор может отображать как толщину металла, так и толщину покрытия на основании введенных значений скорости ультразвука в металле и в покрытии. Эта функция устраняет необходимость удаления краски или покрытия с поверхности детали.

Дополнительное ПО для одноэлементных датчиков
Обеспечивает точность измерений толщины многих материалов, включая металлы, пластмассу, композиты, стекло и керамику. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 2,25 МГц до 30 МГц.

Повышенное проникновение для одноэлементных датчиков
Для измерения толщины толстых изделий или изделий, выполненных из материалов с высокой степенью затухания ультразвука, таких как стекловолокно или литой металл. Совместим с одноэлементными датчиками Microscan с диапазоном частоты от 0,5 МГц до 30 МГц. Данная опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.

Регистратор данных
45MG имеет внутренний полнофункциональный буквенноцифровой регистратор данных с двусторонней передачей информации. Этот регистратор позволяет собирать и передавать значения измерений толщины и А-сканы. Включает интерфейсную программу GageView:™ приложение, работающее в ОС Windows.

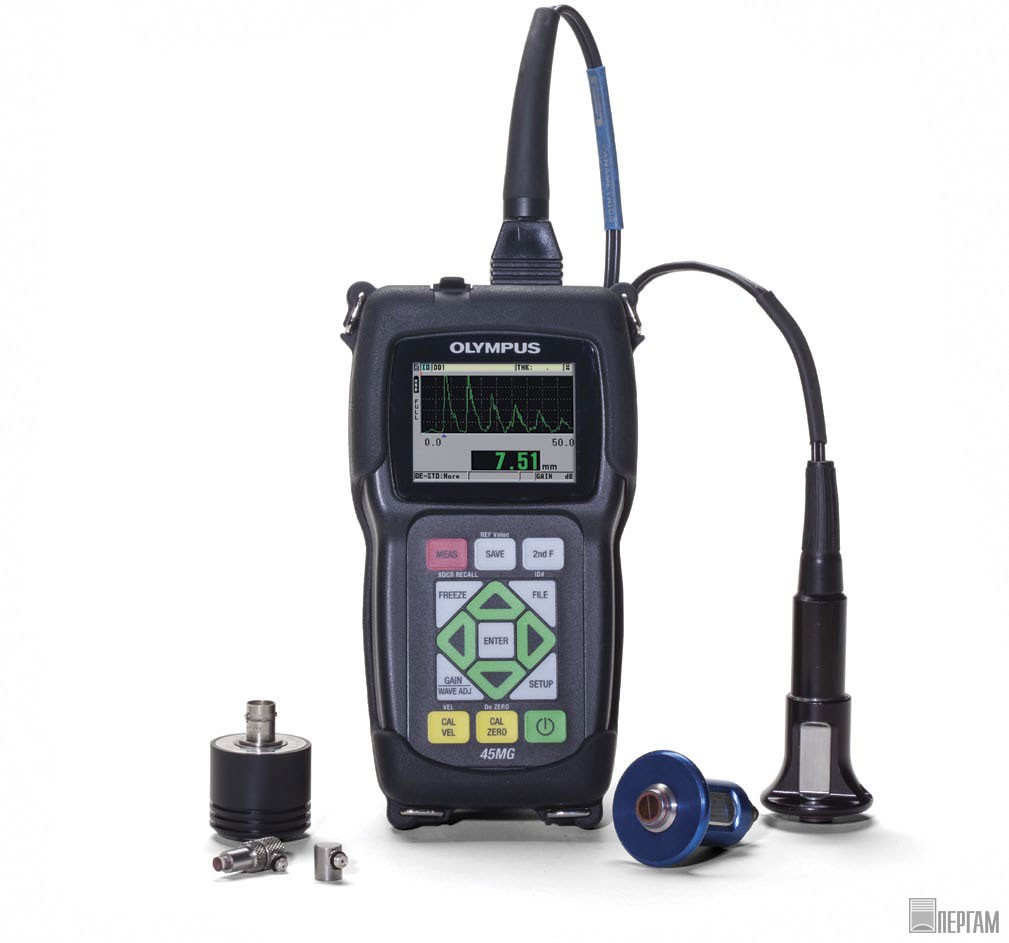

Изображение A-скан с возможностью настройки формы сигнала
Дополнительный режим A-скан в реальном времени позволяет оператору просматривать форму ультразвукового сигнала (или А-скан) прямо на экране прибора, контролировать показания измерений толщины и вручную изменять параметры настройки усиления или бланкирования для обеспечения максимальной точности измерений при работе в сложных условиях. Эта полезная опция включает также ручную настройку усиления, расширенное бланкирование, бланкирование первого эхо-сигнала, диапазон и задержку.

Измерение толщины металлов, покрытых изнутри слоем коррозии

Использование раздельно-совмещенных датчиков
Одним из основных применений 45MG является измерение остаточной толщины труб, резервуаров, сосудов высокого давления, корабельных корпусов и других конструкций, подверженных коррозии или эрозии. Для этих целей чаще всего используются раздельно-совмещённые датчики.

• Автоматическое распознавание стандартных раздельно-совмещенных датчиков серии D79X
• Возможность проведения калибровки в условиях дублирующегося эхо-сигнала
• Опция Эхо-Эхо / THRU-COAT®
• Измерения при высокой температуре (до 500 °C)

В-скан (поперечное сечение)
Функция В-скана в 45MG представляет результаты контроля в виде поперечного сечения объекта контроля. Эта стандартная функция полезна для прослеживания изменения значений толщины в процессе перемещения датчика. B-скан активируется при контакте преобразователя с поверхностью материала. Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны. Регистратор данных 45MG (опция) способен сохранять до 10 000 значений толщины в одном B-скане.

Высоконагретые поверхности
45MG идеально подходит для измерения толщины на горячих поверхностях (до 500 ºC) с использованием преобразователей серии D790 (D790, D790-SM, D790-RL и D790-SL). Функция компенсации нуля прибора 45MG обеспечивает точность измерений на горячих поверхностях путем компенсации изменения температуры в линии задержки датчика за счет теплового дрейфа.

Раздельно-совмещенные преобразователи для коррозионного мониторинга

Все стандартные раздельно-совмещенные датчики имеют функцию автоматического распознавания, позволяющую вызывать из памяти используемые по умолчанию установки коррекции V-пути для каждого конкретного датчика.

Измерение толщины металлов, пластмасс, композитов, стекла, резины и керамики

Использование одноэлементных преобразователей
С помощью одноэлементных датчиков можно проводить точные измерения толщины металлов, пластмасс, композитных материалов, стекла, керамики и других материалов. Предлагается широкий ассортимент датчиков, работающих на различных частотах и имеющих различные диаметры и виды разъемов. Для использования одноэлементного датчика с прибором 45MG вы должны приобрести дополнительное ПО для одноэлементных преобразователей или опцию повышенного проникновения.

• Дополнительное ПО для одноэлементных преобразователей может отображать показания с точностью до 0,001 мм при использовании одноэлементных датчиков, работающих на частоте от 2,25 МГц до 30 МГц
• Опция повышенного проникновения позволяет производить измерения материалов с большим затуханием звука, таких как стекловолокно, резина и массивные литые детали.
• Измерение толщины, скорости и времени прохождения сигнала
• Автоматическая загрузка приложений с заводскими или пользовательскими настройками упрощает измерения толщины

Ультразвуковые измерения толщины точны, надёжны и отличаются высокой повторяемостью. Результат можно быстро получить, проводя измерения с одной стороны материала без разрезания или разрушения детали.

Повышенное проникновение для одноэлементных датчиков (опция)
Данная опция позволяет вам использовать низкочастотные одноэлементные датчики (работающие на частоте до 0,5 МГц) для измерения толщины толстых изделий или изделий, выполенных из материалов с высокой степенью затухания ультразвука, таких как резина, стекловолокно, литье и композитные материалы. Эта опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.

• Большинство толстостенных изделий и материалов с высоким коэффициентом затухания звука
• Толстое металлическое литьё
• Толстые резиновые покрышки, конвейерные ленты
• Корабельные корпуса и резервуары из стекловолокна
• Композитные панели
• Точность 0,01 мм для датчика с частотой 0,5 МГц и 1,0 МГц

Одноэлементные преобразователи для высокоточных измерений толщины

Контактные датчики

Преобразователи Sonopen®

Преобразователь Sonopen имеет сменную линию задержки с малым диаметром контактной поверхности. Этот датчик применяется для измерения толщины лопаток турбин и пластмассовых емкостей с малым радиусом.

Иммерсионные преобразователи

Иммерсионные преобразователи Microscan производства Panametrics предназначены для передачи и приёма ультразвука в воде. Иммерсионный метод измерения толщины используется в случае, если объект контроля имеет сложную геометрическую форму, а также в промышленных производственных линиях. Типичные приложения, работающие в автономном режиме, включают измерения толщины стенок пластиковых и металлических объектов с малым диаметром, а также измерения в процессе сканирования или вращения и измерения толщины объектов с изогнутыми поверхностями. В некоторых случаях необходима фокусировка преобразователя.

Иммерсионная ванна модели RBS-1.
Иммерсионная ванна RBS-1 предназначена для проведения ультразвукового измерения толщины иммерсионным методом.

Преобразователи с линией задержки

Преобразователи Microscan с линией задержки обеспечивают высокое качество контроля тонких материалов при повышенной температуре или с приложениями, требующими высокой точности.

Заменяемые линии задержки

Линии задержки выполняют функцию защитного буфера между поверхностью объекта контроля и элементом преобразователя.

Загрузка настроек

Загрузка настроек упрощает процесс измерения толщины. Выберите любой из сохраненных преобразователей и 45MG автоматически задаст все соответствующие внутренние параметры датчика.

Сохраненные стандартные настройки
Прибор 45MG включает 21 стандартную настройку для одноэлементных датчиков, применяемых для контроля качества изделий. Эти настройки датчика по умолчанию могут использоваться для измерения толщины в различных областях промышленности.

Сохраненные пользовательские настройки
Прибор 45MG способен сохранять до 35 пользовательских настроек для одноэлементных преобразователей, включая калибровку. При подключении нужного вам датчика задаются соответствующие параметры и прибор готов для измерений толщины даже в самых сложных условиях контроля.

Измерение скорости звука в материале
С помощью 45MG можно производить измерения скорости звука в материале. Эта стандартная фунция используется в тех случаях, когда скорость звука в материале связана с другими свойствами материала. Например, при контроле неоднородности структуры литого металла или при выявлении изменений в плотности стекловолокна.

Измерение коэффициента утонения
Дифференциальный режим и режим коэффициента утонения являются стандартными функциями 45MG. Дифференциальный режим отображает показания толщины в сравнении с заранее заданным значением. В режиме измерения коэффициента утонения производится расчёт (в процентах) уменьшения толщины изделия. Например, в автомобильной промышленности при производстве кузовных деталей производятся измерения листовой стали после ее деформации.
