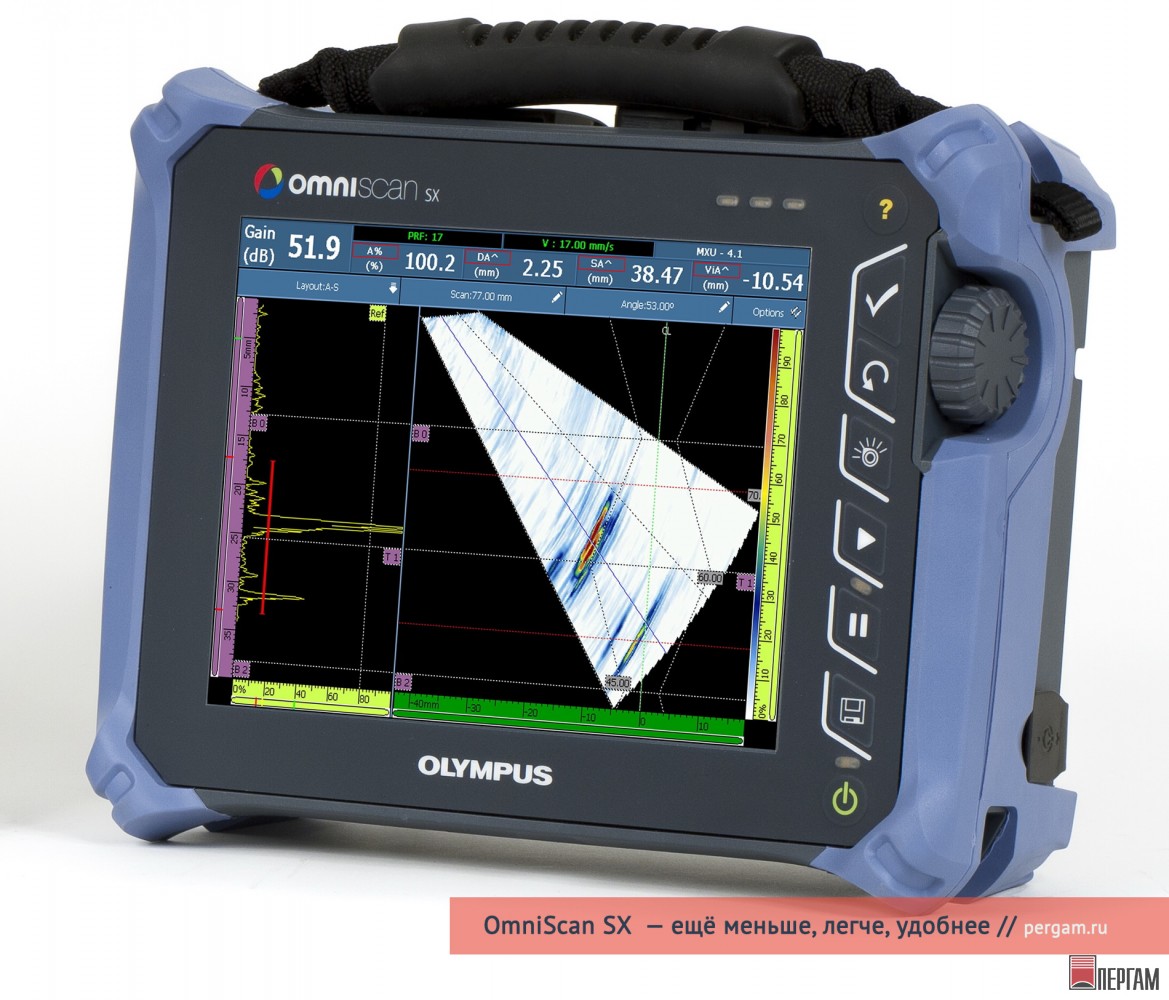

Дефектоскоп OmniScan SX

Дефектоскоп OmniScan SX

Новый портативный дефектоскоп OmniScan SX на 33 % легче и на 50 % меньше своего предшественника OmniScan MX2. Новый Omniscan SX — это воплощение простоты и надёжности. С этим дефектоскопом контроль производственных процессов и выявление скрытых повреждений станет ещё проще.

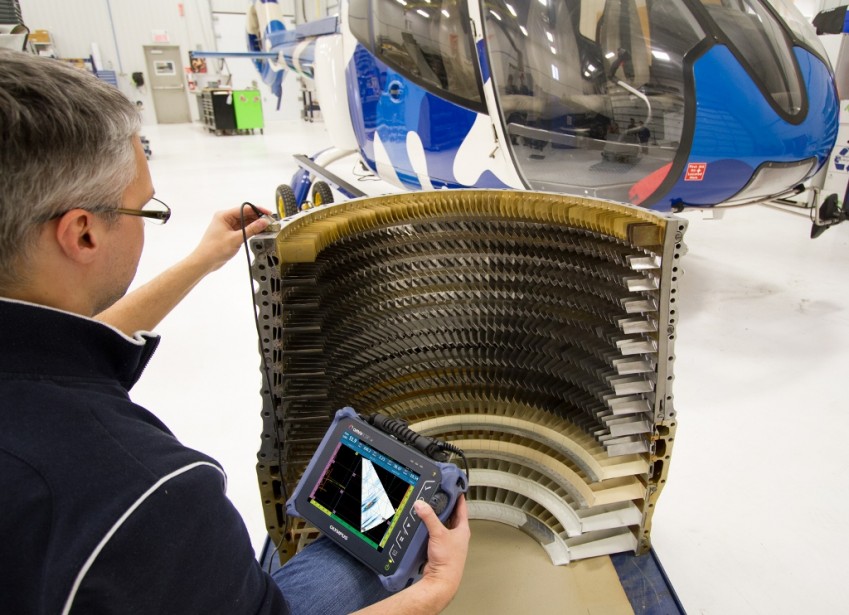

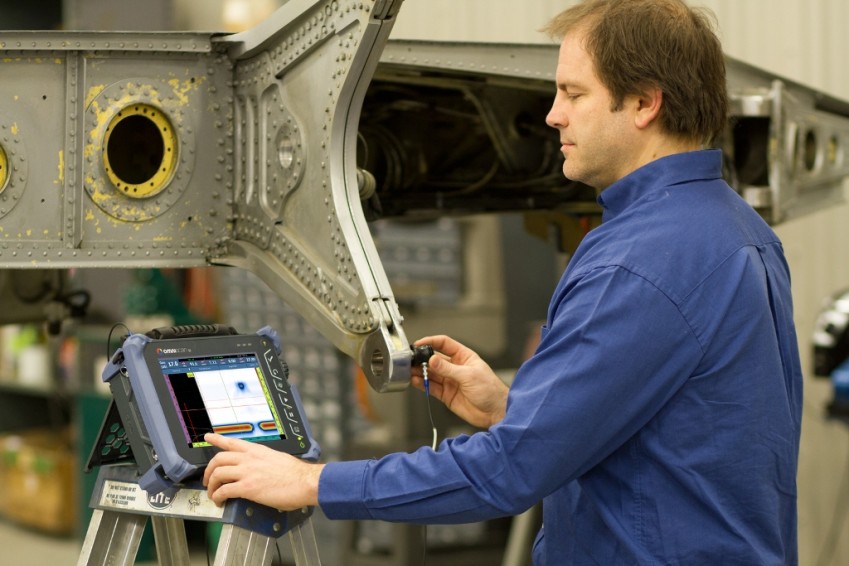

OmniScan SX — прекрасный результат более чем 20-ти лет исследований в области УЗ фазированных решеток. OmniScan SX компании Evident применяется для автоматического и ручного контроля сварных швов, используется для выявления очагов коррозии, расслоений и других дефектов в композитных материалах и металлоконструкциях. Удобный программный интерфейс, дефектоскоп оснащен 8,4-дюймовым (21,3 см) сенсорным экраном. Обратите внимание, прибор не модульный и позволяет работать только с одной группой элементов фазированной решетки. Это делает его простым в применении и доступным по цене.

Применение

Дефектоскоп значительно упрощает производственные процессы и повышает производительность, рассмотрим основные области применения этого прибора.

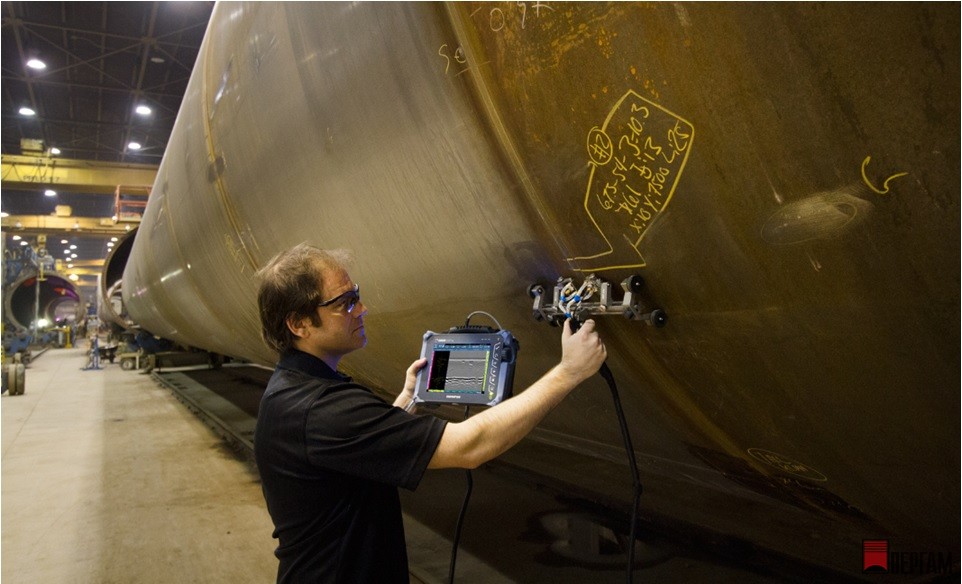

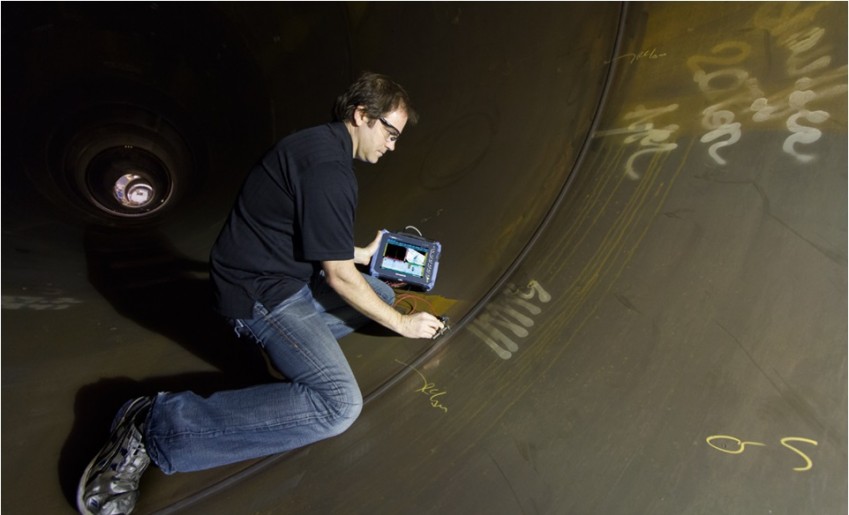

• Контроль сварных соединений с применением фазированных решеток
  OmniScan SX PA применяется для ручного и полуавтоматического контроля сварных швов, разработан Evident для нефтегазовой промышленности. Данная технология используется в соответствии с требованиями ASME, API и другими стандартами, отличается высокой скоростью обнаружения дефектов и простотой в интерпретации полученных данных.

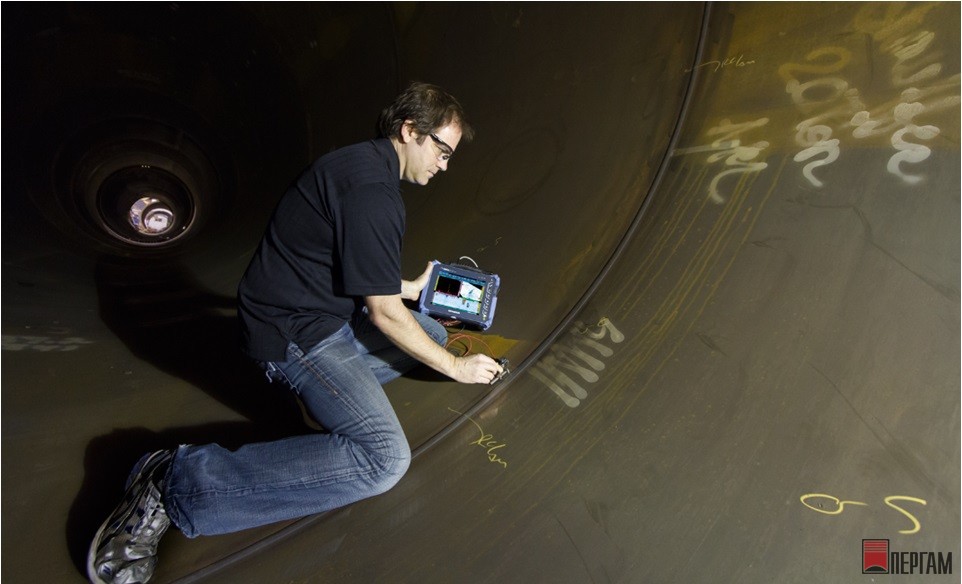

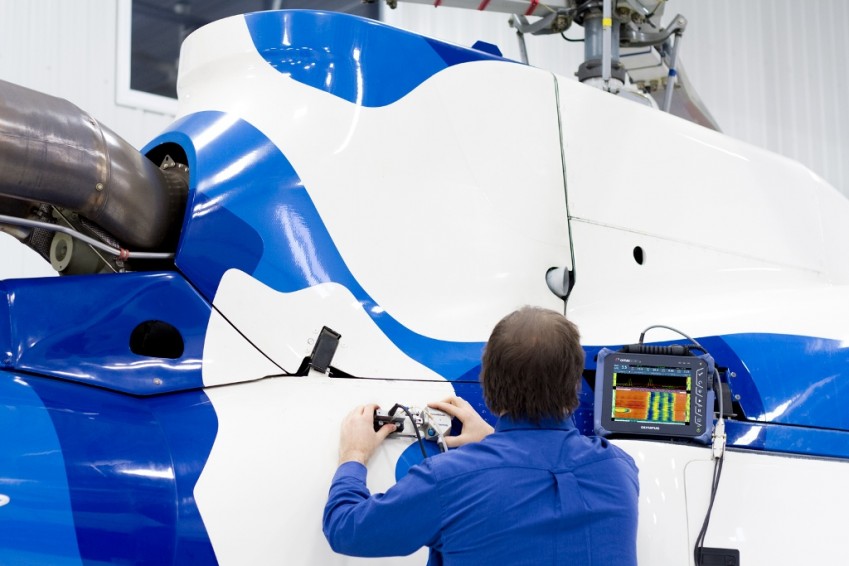

• Выявление коррозии и контроль композитных материалов
  Контроль продольными волнами стал более доступен с прибором OmniScan SX. Evident предлагает проверенное на практике решение для контроля расслоений в композитных материалах и оценки коррозионного утонения стенок.
• Контроль сварных соединений методом TOFD
  Технология TOFD — простой и эффективный метод для обнаружения дефектов сварных соединений. Высокая чувствительность метода TOFD существенно облегчает обнаружение дефектов и определение их размеров.
• Контроль состава материалов

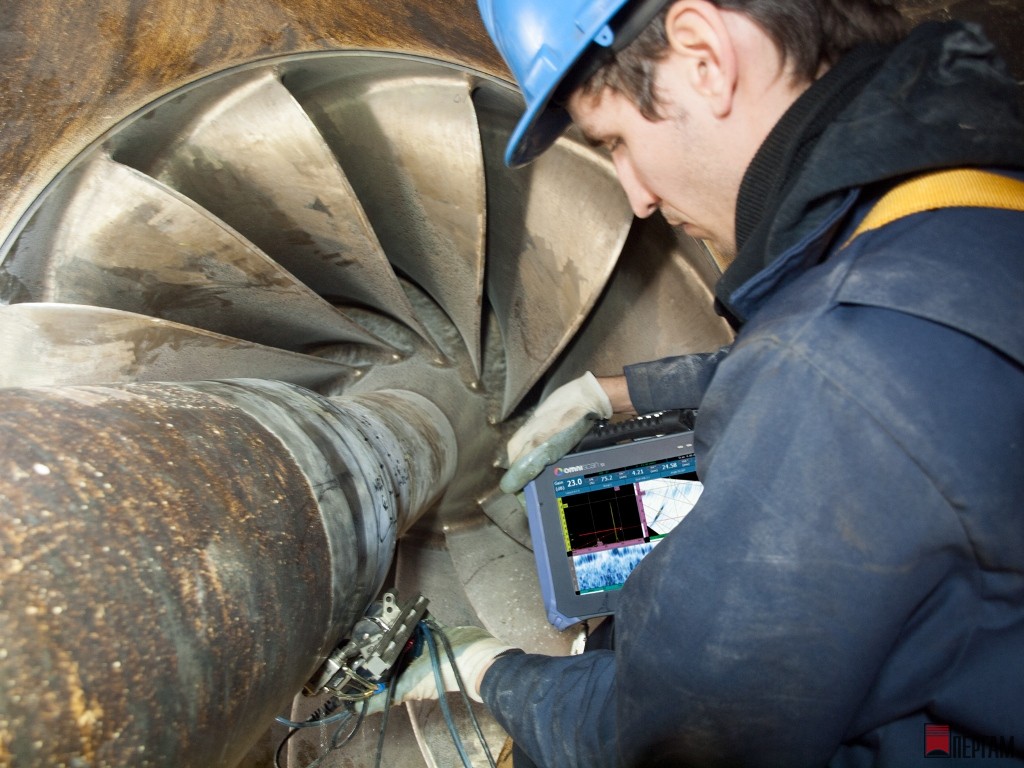

  Ультразвуковые методы неразрушающего контроля позволяют выявлять трещины, утонения стенок труб и другие коррозионные повреждения. OmniScan SX предоставляет возможность проводить контроль продольными и поперечными волнами и является бюджетным решением для контроля качества материалов с использованием одной группы.

Прибор имеет высокую разрешающую способность и чувствительность

Он одинаково хорош для контроля металлов, композитов и др. материалов, а также обеспечивает высокие требования к качеству контроля как в производственных, так и в полевых условиях.

OmniScan SX выпускается в двух конфигурациях:

• SX-PA — исполнение ФР 16:64PR, с дополнительным традиционным УЗ-каналом
• SX-UT — традиционный УЗ-контроль (без ФР)

Доступные режимы контроля:

• фазированные решетки (только SX-PA);
• импульс-эхо;
• раздельно-совмещенный;
• TOFD (дифракционно-временной метод).

OmniScan SX с высокой разрешающей способность и чувствительностью — прекрасный инструмент для контроля металлов, композитов и др. материалов. Обеспечивает высокие требования к качеству контроля как в производственных, так и в полевых условиях. Сенсорный экран OmniScan SX превращает многие задачи неразрушающего контроля в простые сенсорные операции. Тщательно продуманный и простой интерфейс. Выбор элементов и перемещение курсора, масштабирование и настройку стробов, ввод и редактирования текста — все вышеперечисленные функции, наряду с понятной настройкой и мастером калибровки, высокой скоростью обновления данных А и S-сканов, и высокой частоты повторения зондирующих импульсов (ЧЗИ), делают OmniScan SX превосходным аналитическим прибором.

OmniScan SX совместим со всеми промышленными сканерами Evident, преобразователями и комплектующими, а также с ПО для создания настроек, обработки и анализа данных — NDT SetupBuilder и OmniPC. Оборудование и программное обеспечение Evident — гарант эффективности неразрушающего контроля на всех уровнях, начиная с проектирования и настройки, заканчивая сбором данных и анализом результатов тестирования.

Видео: применение дефектоскопа для контроля сварных швов
