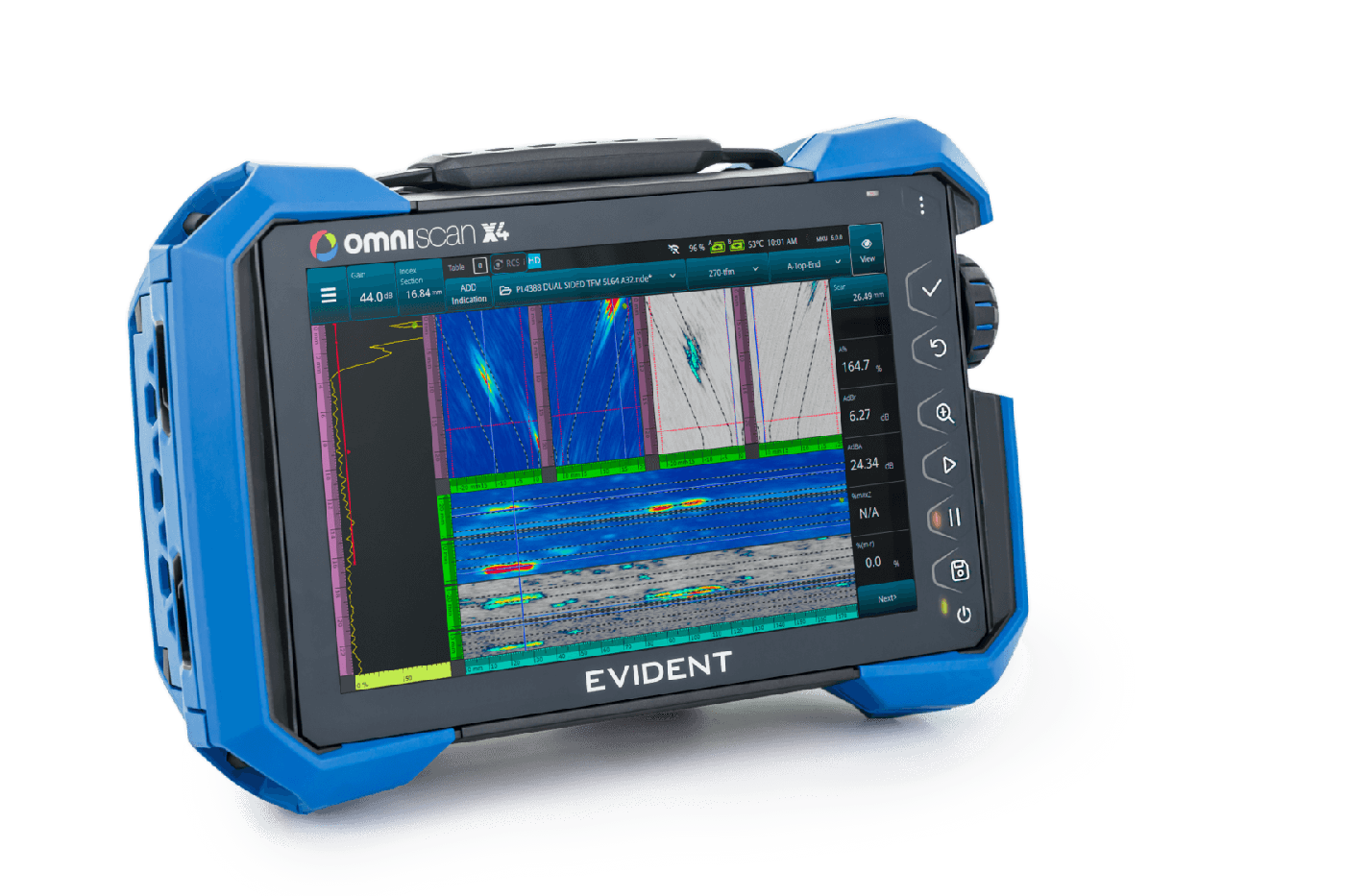

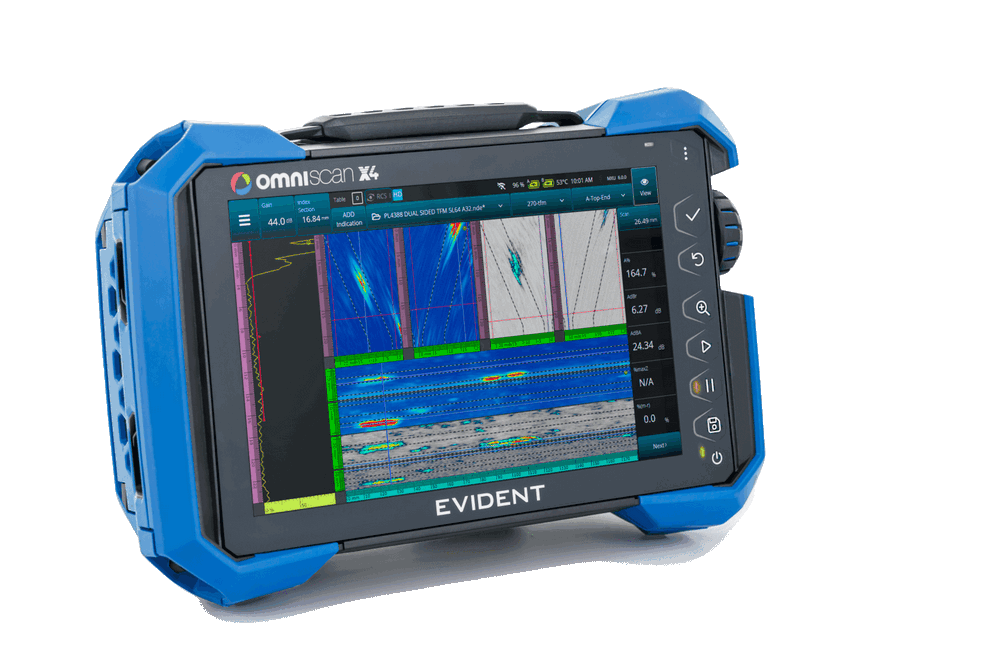

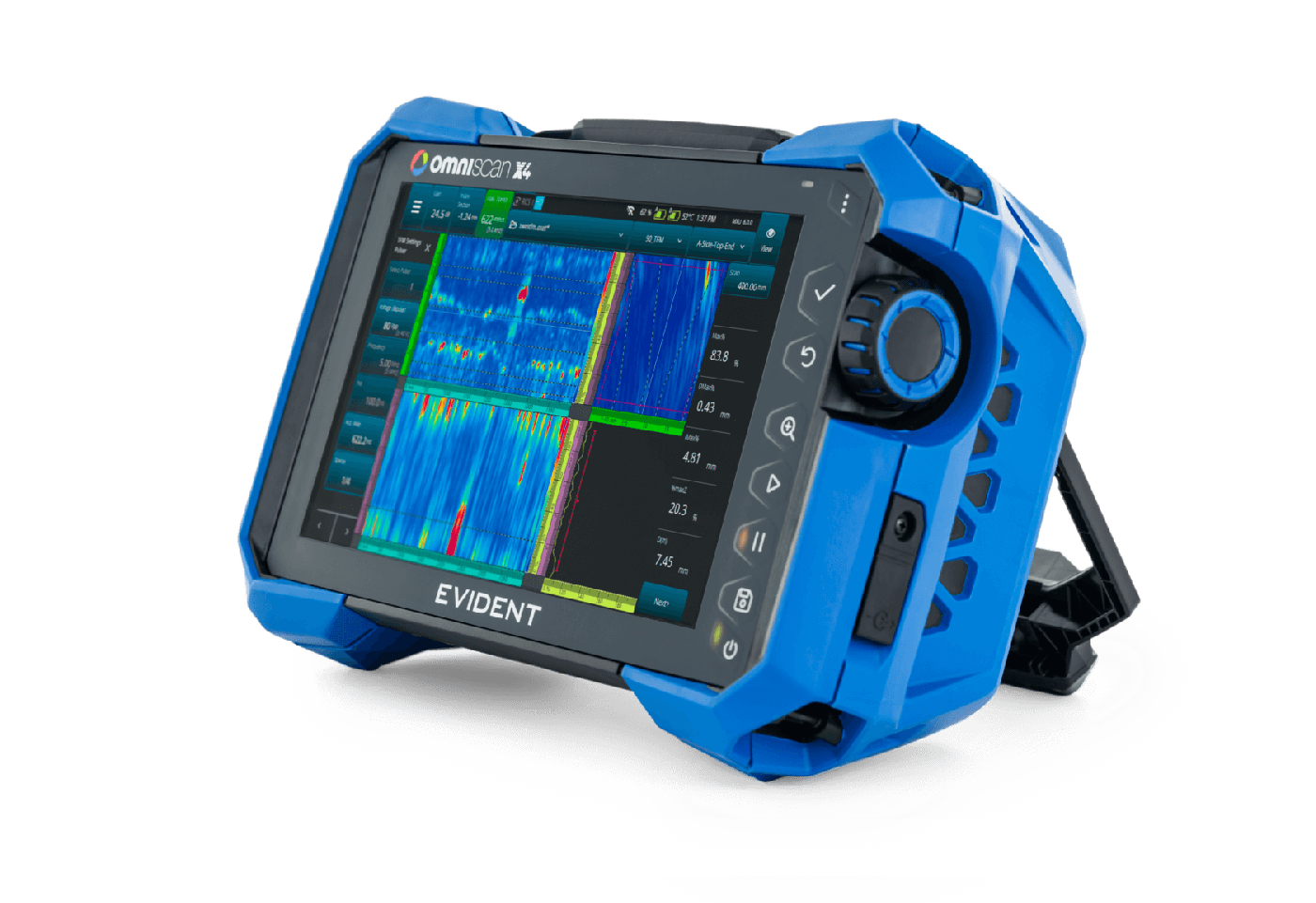

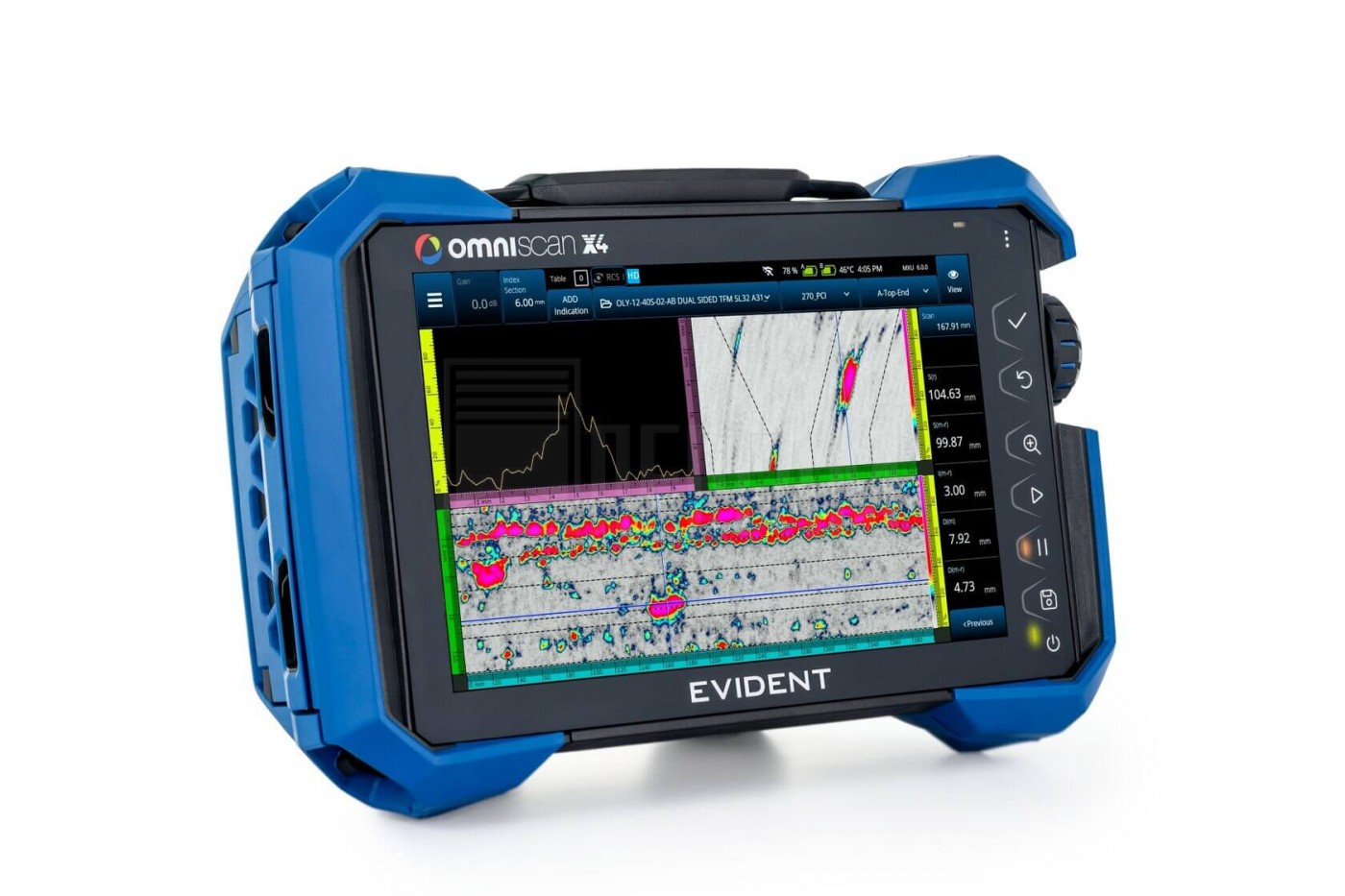

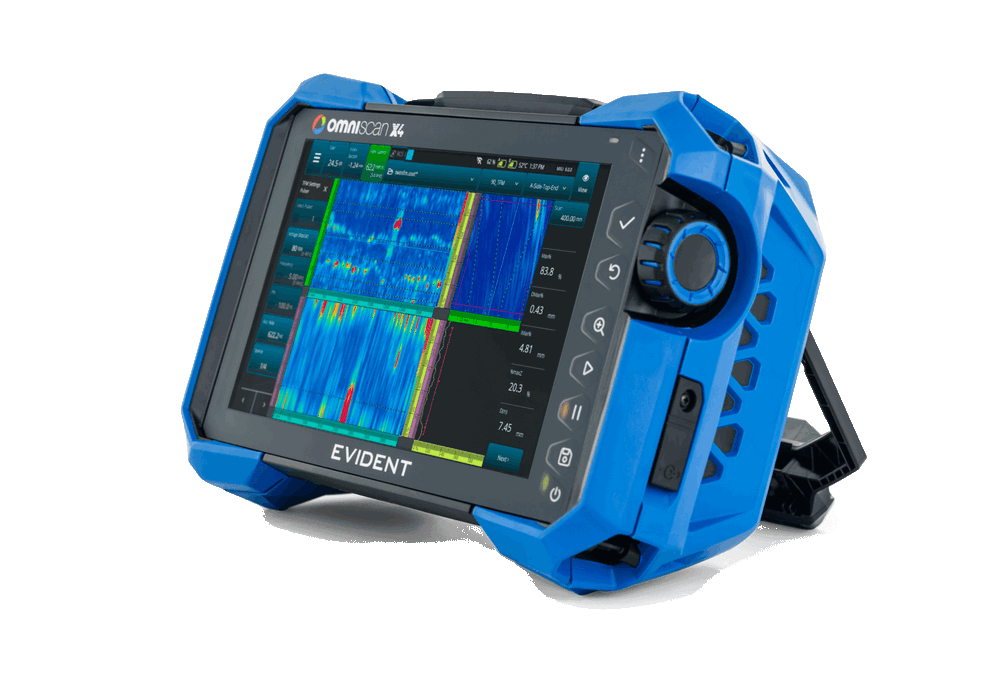

Дефектоскоп OmniScan X4

OmniScan X4 повышает эффективность и производительность ФР-контроля и TFM-визуализации, оснащён инновационной технологией фазово-когерентной визуализации (PCI), новый дефектоскоп позволяет легко интерпретировать сложные дефекты. С OmniScan X4 вы можете пользоваться всеми преимуществами метода ультразвукового контроля PCI: получение чётких TFM-изображений в режиме реального времени и высокую чувствительность к мелким дефектам.

PCI — это мощный метод обнаружения различно ориентированных или мелких дефектов, таких как высокотемпературная водородная коррозия (HTHA), который также позволяет избежать проблем, присущих TOFD. Поскольку TFM получает объемные данные, дефекты можно локализовать и определить их размер во всех направлениях. Окончательное изображение, полученное в режиме PCI, абсолютно не зависит от амплитуды. Это устраняет необходимость сканирования нескольких индексных точек, OmniScan X4 64 генерирует живое изображение, не требует исходных данных для обработки после завершения сбора данных.

Фазовая когерентная визуализация (PCI), которая была доступна только в дефектоскопах OmniScan X3 64 (начиная с версии MXU 5.10), теперь интегрирована во все модели серии OmniScan X4, начиная с приборов 16:64 и заканчивая приборами 64:128.

Проверенный и надежный дефектоскоп

Позволяет использовать несколько методов ультразвукового контроля, оценивать серьёзность дефектов. Используйте ФР, более быстрый TFM и усовершенствованные средства визуализации, инновационный PCI и эффективные методы TFM/PCI для быстрого контроля сварных швов и деталей, компонентов, наиболее подверженные растрескиванию или коррозии.

В 3 раза увеличена скорость получения TFM-изображений

Пропускная способность была ограничивающим фактором для скорости сбора данных TFM в предшествующей серии OmniScan X3. Улучшенная вычислительная мощность OmniScan серии X4 позволяет получать четкие TFM-изображения в три раза быстрее, чем у предыдущей модели (X3 64).

Используйте увеличенную скорость и емкость в 128 элементов OmniScan X4 64:128PR для TFM-проверок с расширенными возможностями фокусировки.

PCI поможет увидеть то, что можете пропустить

Благодаря фазовой когерентной визуализации повышается чувствительность к небольшим дефектам и проникновение в материалы с высоким уровнем шума.

Можно обнаруживать и акцентировать дефекты, такие как мелкие крючковатые трещины и коррозионное растрескивание под напряжением, которые ранее было трудно определить другими способами. Используйте PCI, чтобы различать отдельные дефекты в скоплениях мелких трещин.

TFM и PCI - передовые методы визуализации

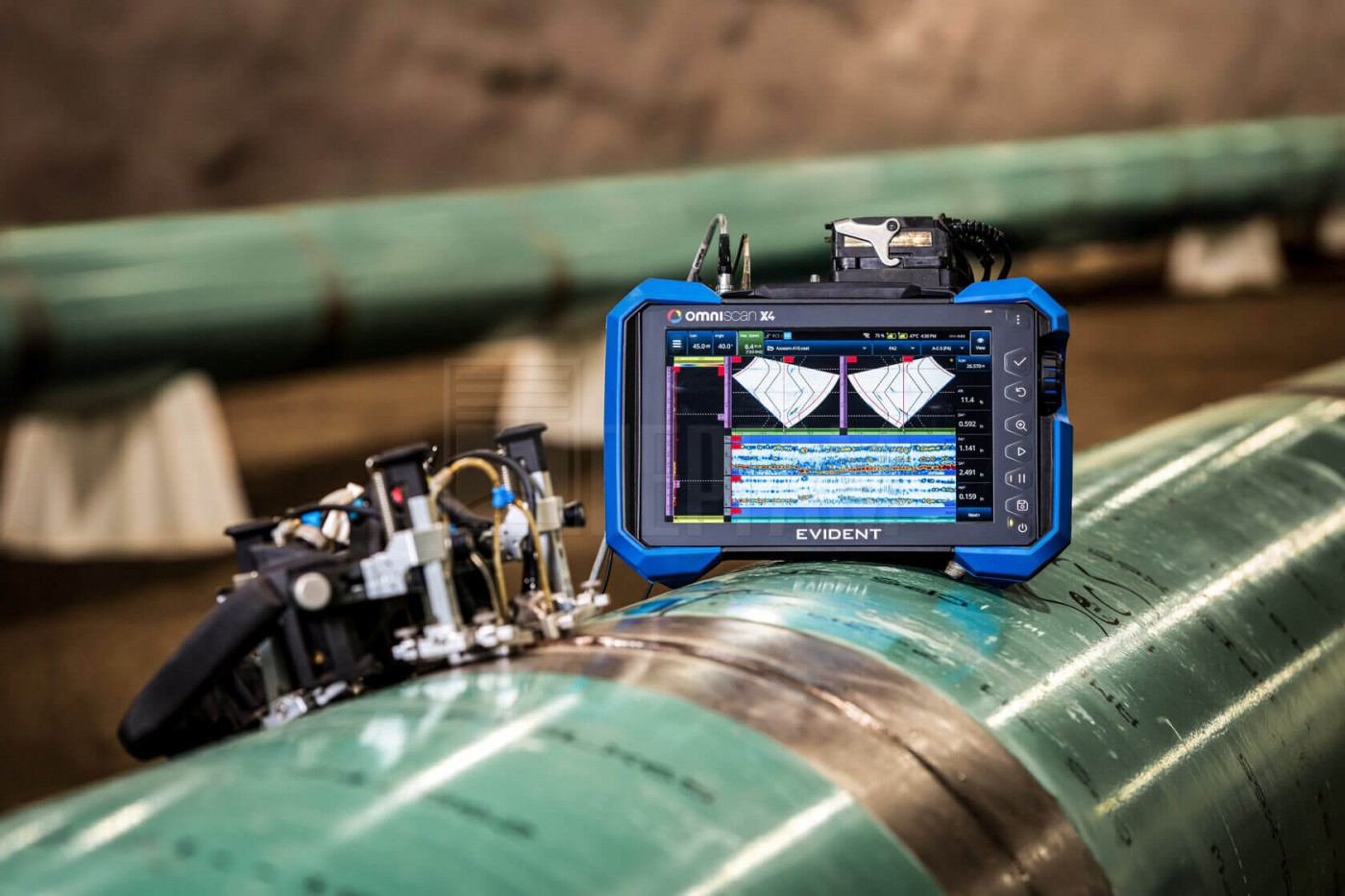

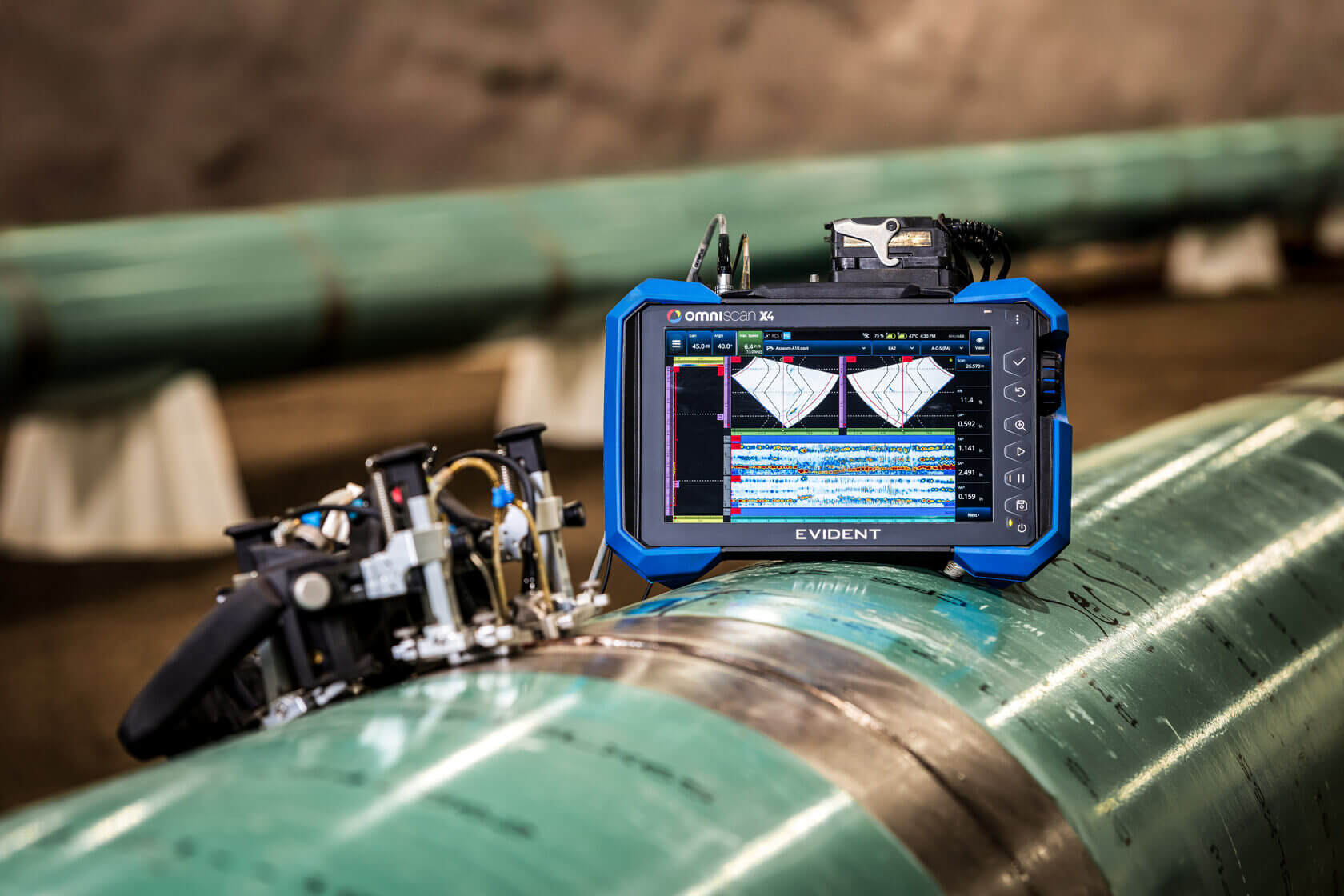

Используйте PCI и TFM для тщательного контроля всего объёма сварных швов с обеих сторон одновременно. Используйте два преобразователя для сканирования сварного шва за один проход, анализируйте результаты TFM и PCI на экране для сравнения, измерения и подтверждения показаний.

Это позволяет экономить время на сканирование, анализ и восстановление данных для отчета с каждой стороны сварного шва.

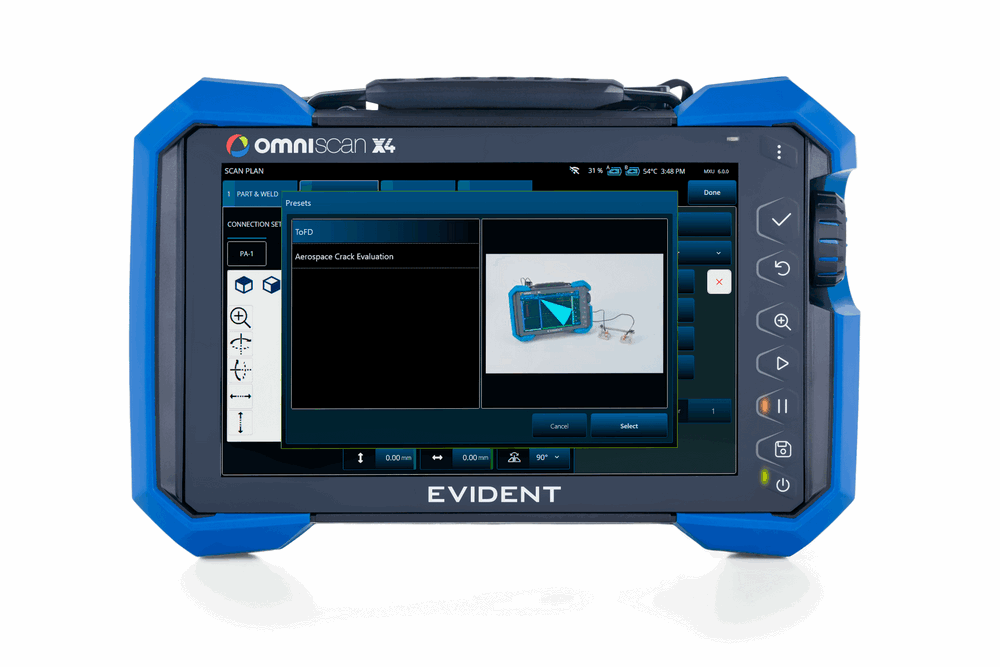

Удобные предустановки приложений

Упростите процесс обучения новых сотрудников и повысьте надежность и согласованность проверок между операторами с помощью предустановок приложений OmniScan X4. Даже пользователи с низким уровнем подготовки и новички смогут за считанные минуты создать оптимальную конфигурацию PA или PCI. Благодаря предустановленным настройкам для контроля коррозии и композитных материалов, запрограммированные параметры упрощают настройки сканирования с использованием сканеров HydroFORM, FlexoFORM и RollerFORM. Настройки можно изменять по необходимости.

Упрощенный коррозионный мониторинг

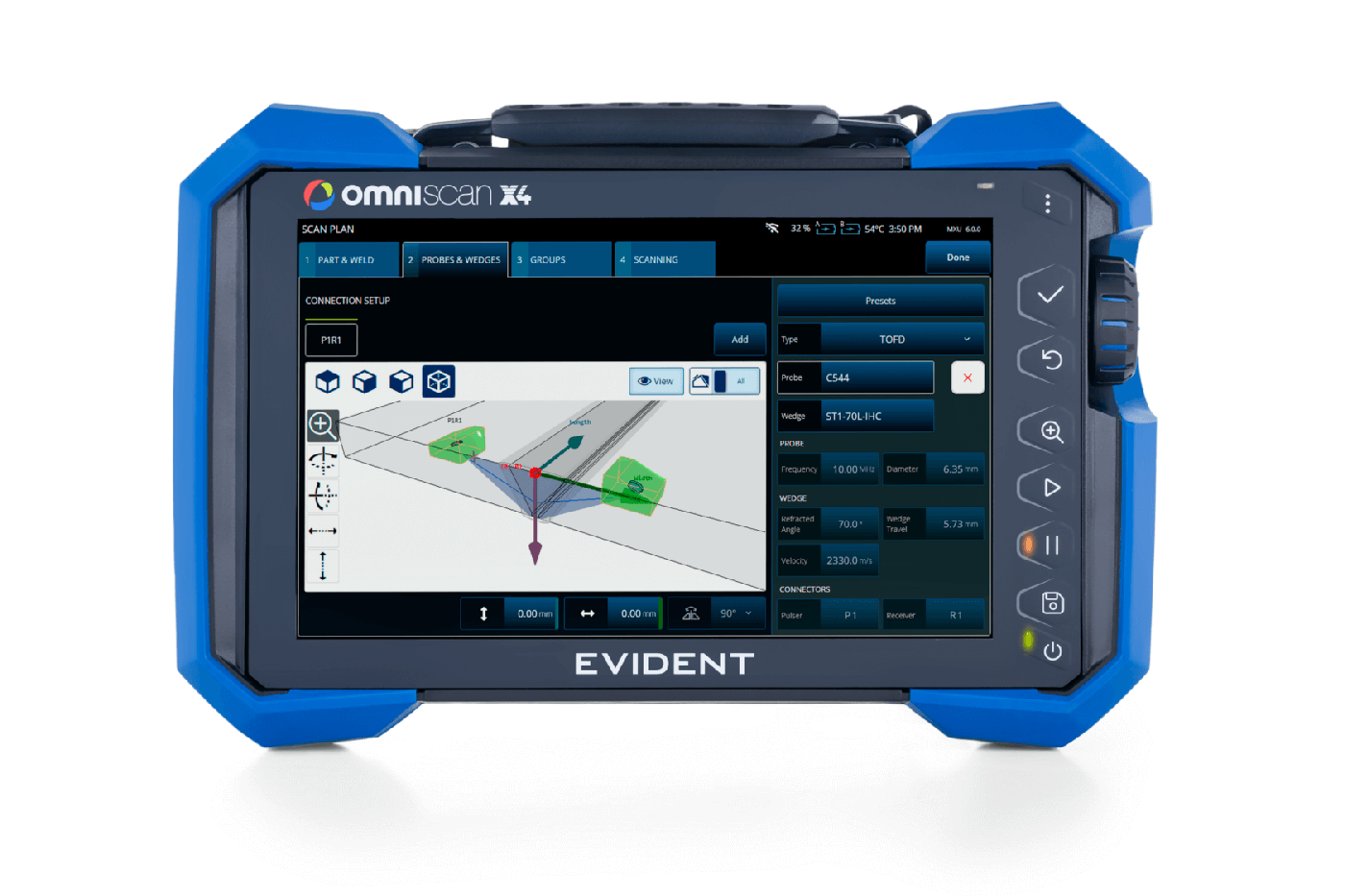

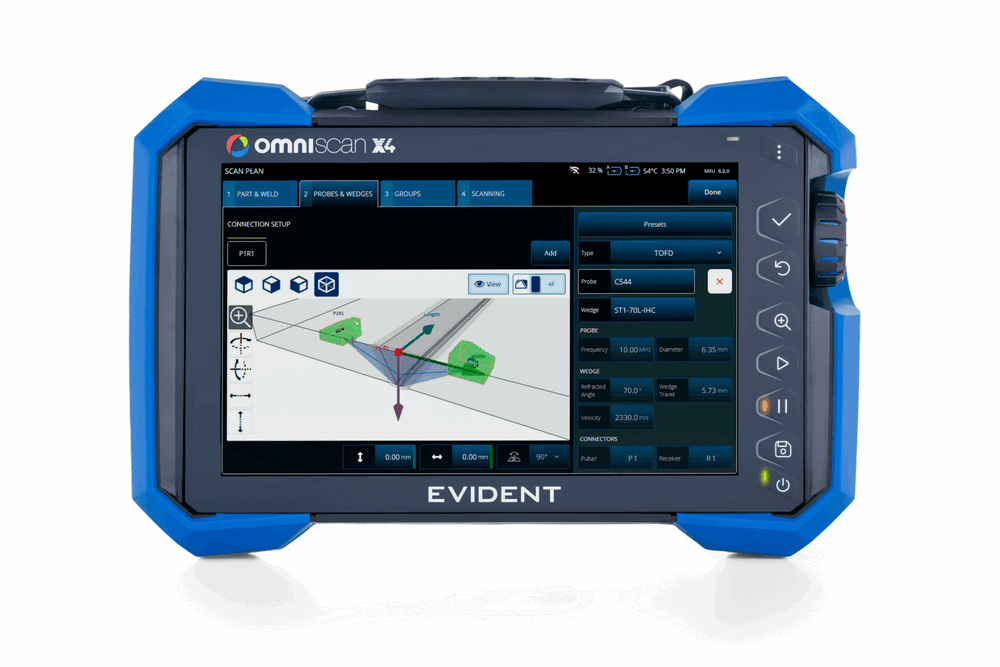

В использовании фазированных решеток для коррозионного мониторинга немало преимуществ, в том числе оптимальный охват поверхности и высокое разрешение. Овладеть технологией фазированных решеток – непростая задача, но с дефектоскопом OmniScan X4 она значительно упрощается. Интуитивно понятная пошаговая 3D-графика плана сканирования облегчает настройку инспекции, от самой простой до самой сложной.

При настройке растрового плана сканирования можно задать оси сканирования и создать опорную точку относительно объекта. Эти привязки к реальным объектам, а также корректировка истинной ориентации значительно упрощают создание интуитивно понятного схематического представления данных проверки для вашего отчета.
